1、消防管道跨越建筑伸缩缝的做法详解消防给水及消火栓系统技术规范(GB50974-2014)第824条第6款、第12319第6款明确要求,消防管道跨越建筑伸缩缝时应采取补偿技术措施。但设计单位在绝大部分图纸设计中未对补偿技术措施进行计算和明确设计,施工单位往往根据经验或主观臆算随意安装,造成消防管道跨越伸缩缝安装错误,造成质量隐患,甚至可能发生重大质量事故。下图是笔者在消防质量巡查中发现的安装实例照片:图中,伸缩缝两侧设置了两个固定支架,波纹补偿器安装于固定支架外侧,建筑物水平伸缩位移推力将直接作用于管道轴向,波纹补偿器失去调节管道轴向变形作用,严重时可能造成此处管道轴向断裂,发生重大质量事故。那

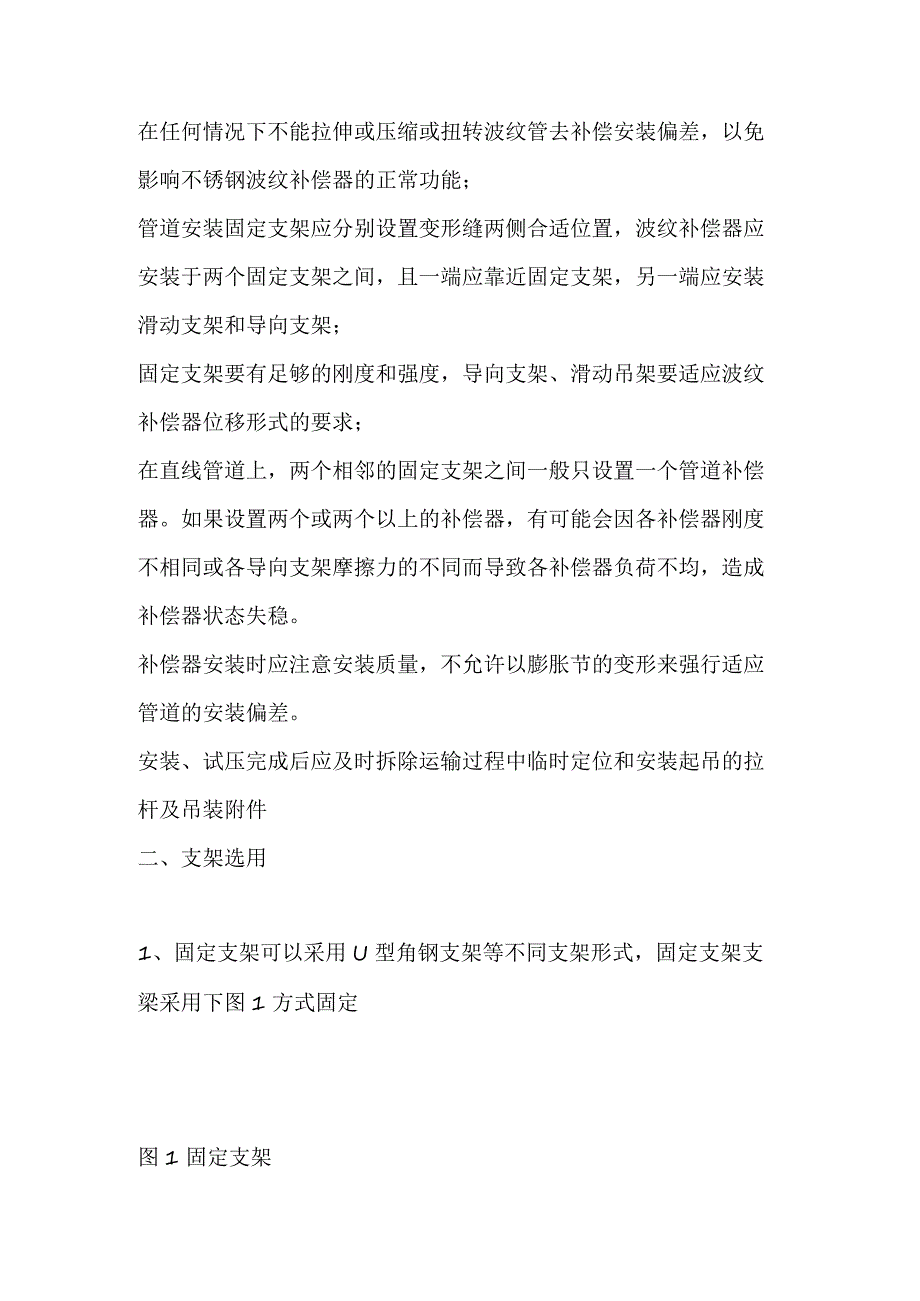

2、么,建筑变形缝处应如何设置并安装伸缩节呢?一、安装要求:在安装中应按照厂家推荐的数据来正确设计波纹补偿器的长度;在任何情况下不能拉伸或压缩或扭转波纹管去补偿安装偏差,以免影响不锈钢波纹补偿器的正常功能;管道安装固定支架应分别设置变形缝两侧合适位置,波纹补偿器应安装于两个固定支架之间,且一端应靠近固定支架,另一端应安装滑动支架和导向支架;固定支架要有足够的刚度和强度,导向支架、滑动吊架要适应波纹补偿器位移形式的要求;在直线管道上,两个相邻的固定支架之间一般只设置一个管道补偿器。如果设置两个或两个以上的补偿器,有可能会因各补偿器刚度不相同或各导向支架摩擦力的不同而导致各补偿器负荷不均,造成补偿器状
3、态失稳。补偿器安装时应注意安装质量,不允许以膨胀节的变形来强行适应管道的安装偏差。安装、试压完成后应及时拆除运输过程中临时定位和安装起吊的拉杆及吊装附件二、支架选用1、固定支架可以采用U型角钢支架等不同支架形式,固定支架支梁采用下图1方式固定图1固定支架2、滑动支架可采用下图2图2滑动支架和导向支架如果变形缝两侧固定支架距离较近,也可以不用滑动支架和导向支架,或采用单臂吊杆吊架。三、安装实例点评安装实例1安装实例2安装实例3四、注意事项1、波纹补偿器补偿能力与波形管的外形尺寸、壁厚和管径大小有关;压力越高、波壁越厚、管径越小、其刚性越大,补偿能力越小。因此应根据管道工作压力和管道管径选定合适的补偿器;2、补偿器两端固定支架、滑动支架应安装、调整完毕后才能安装补偿器,在任何情况下均不应该使补偿器承受安装位置变差形成的应力;3、不得使补偿器遭受任何外部冲击破坏,否则必须更换。
