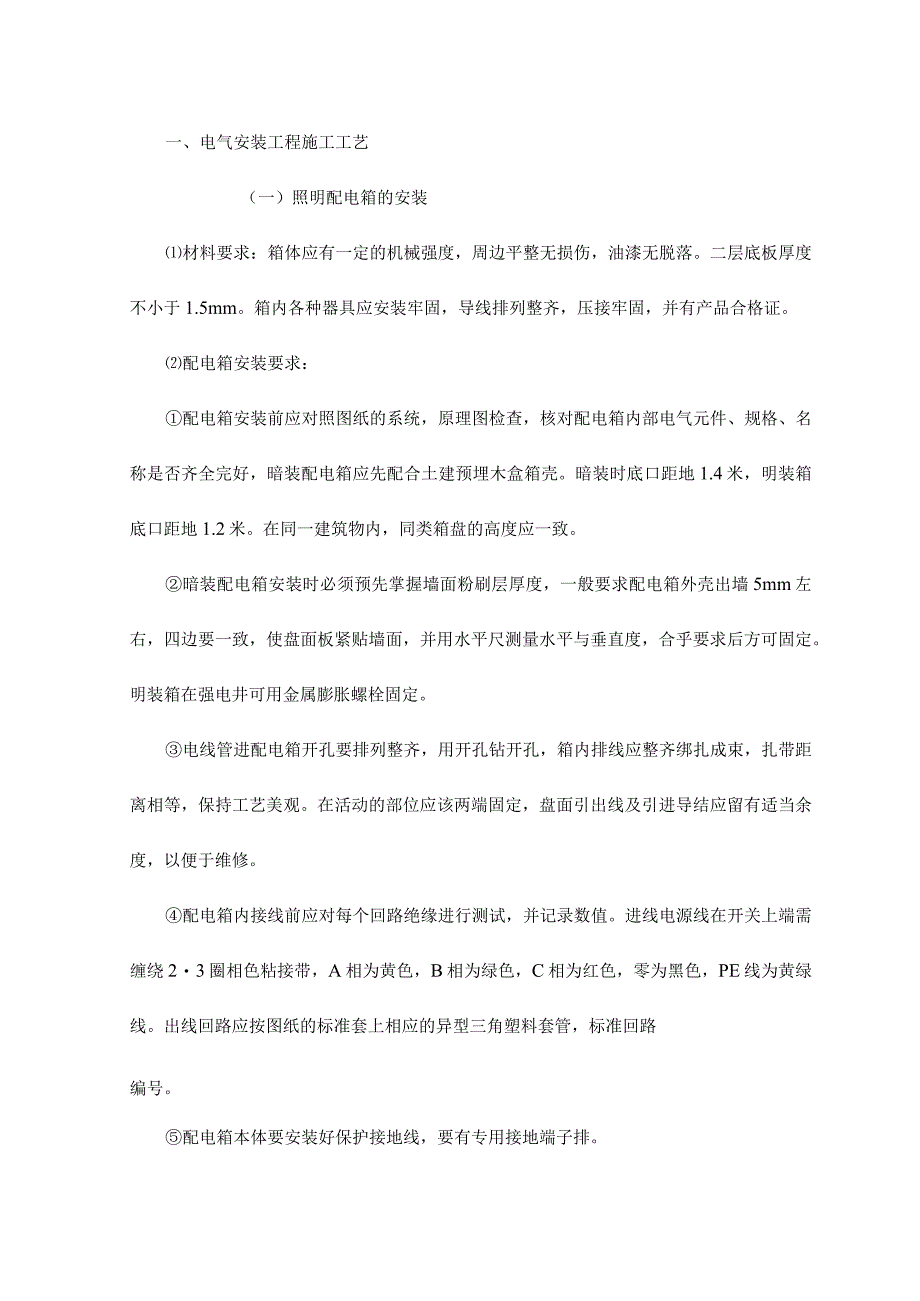

电气安装工程施工工艺.docx_第1页
第1页 / 共7页

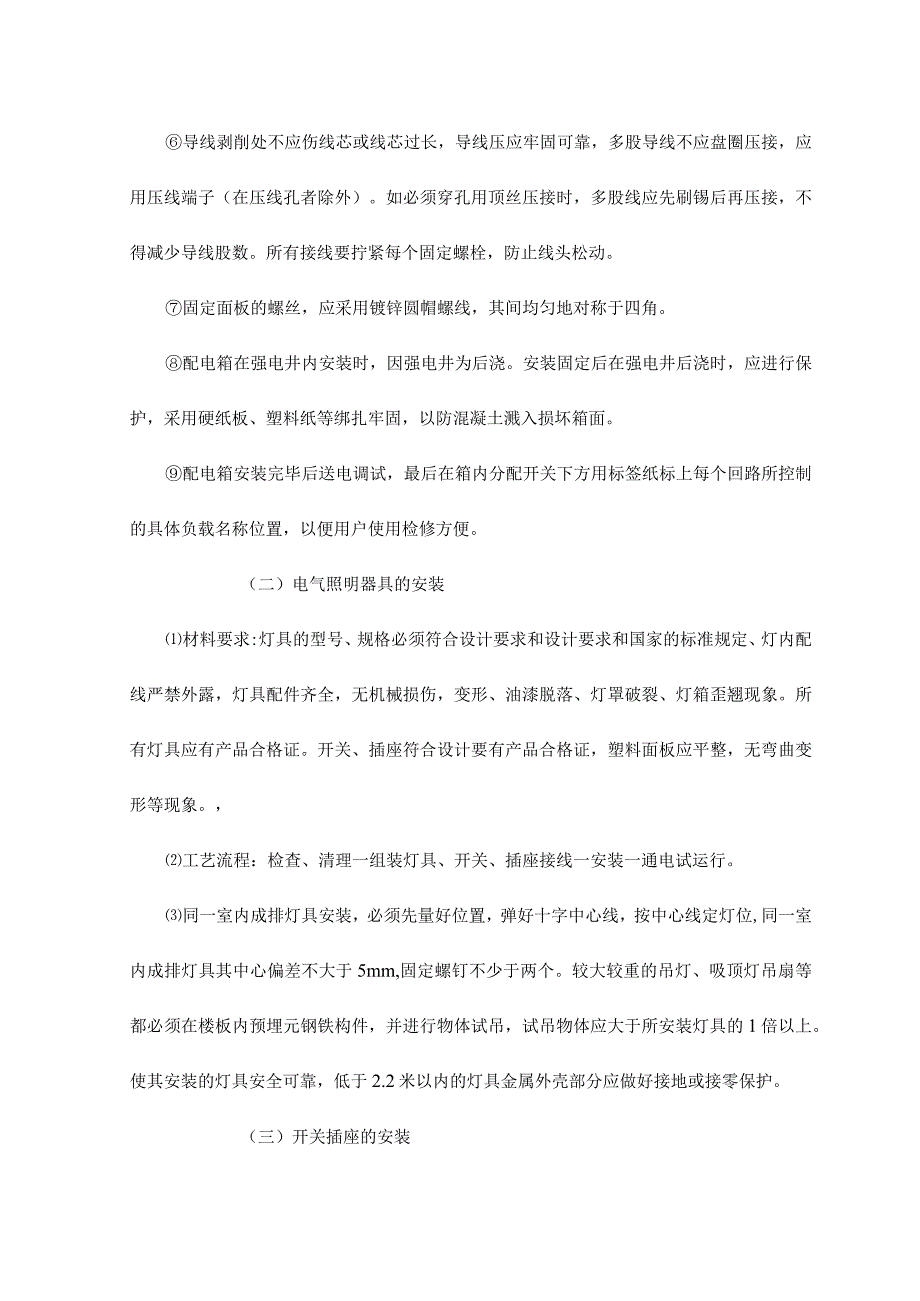

电气安装工程施工工艺.docx_第2页
第2页 / 共7页

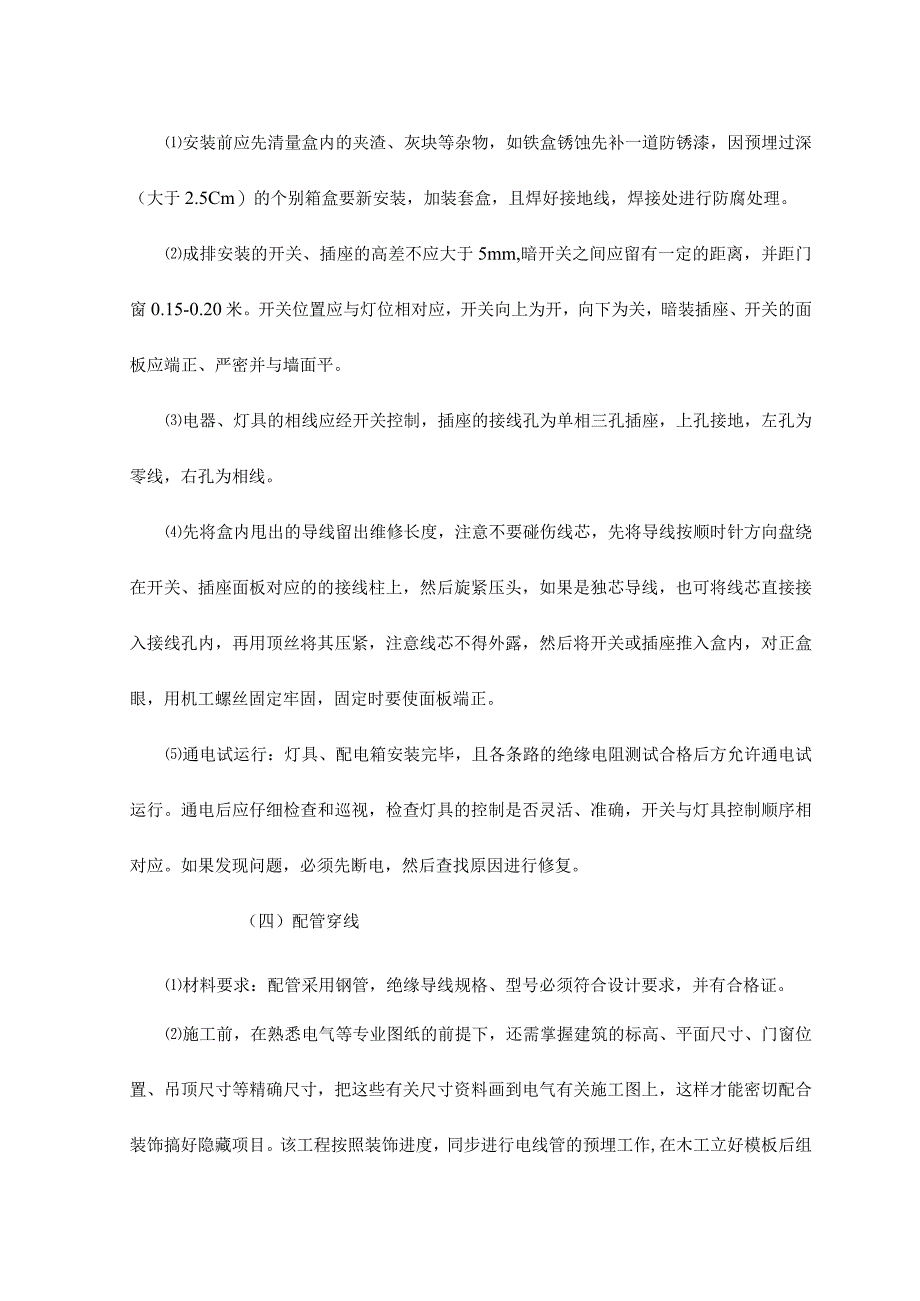

电气安装工程施工工艺.docx_第3页
第3页 / 共7页
电气安装工程施工工艺.docx_第4页
第4页 / 共7页
电气安装工程施工工艺.docx_第5页
第5页 / 共7页
电气安装工程施工工艺.docx_第6页
第6页 / 共7页
电气安装工程施工工艺.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《电气安装工程施工工艺.docx》由会员分享,可在线阅读,更多相关《电气安装工程施工工艺.docx(7页珍藏版)》请在第壹文秘上搜索。

1、一、电气安装工程施工工艺(一)照明配电箱的安装材料要求:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。二层底板厚度不小于1.5mm。箱内各种器具应安装牢固,导线排列整齐,压接牢固,并有产品合格证。配电箱安装要求:配电箱安装前应对照图纸的系统,原理图检查,核对配电箱内部电气元件、规格、名称是否齐全完好,暗装配电箱应先配合土建预埋木盒箱壳。暗装时底口距地1.4米,明装箱底口距地1.2米。在同一建筑物内,同类箱盘的高度应一致。暗装配电箱安装时必须预先掌握墙面粉刷层厚度,一般要求配电箱外壳出墙5mm左右,四边要一致,使盘面板紧贴墙面,并用水平尺测量水平与垂直度,合乎要求后方可固定。明装箱在强电井

2、可用金属膨胀螺栓固定。电线管进配电箱开孔要排列整齐,用开孔钻开孔,箱内排线应整齐绑扎成束,扎带距离相等,保持工艺美观。在活动的部位应该两端固定,盘面引出线及引进导结应留有适当余度,以便于维修。配电箱内接线前应对每个回路绝缘进行测试,并记录数值。进线电源线在开关上端需缠绕23圈相色粘接带,A相为黄色,B相为绿色,C相为红色,零为黑色,PE线为黄绿线。出线回路应按图纸的标准套上相应的异型三角塑料套管,标准回路编号。配电箱本体要安装好保护接地线,要有专用接地端子排。导线剥削处不应伤线芯或线芯过长,导线压应牢固可靠,多股导线不应盘圈压接,应用压线端子(在压线孔者除外)。如必须穿孔用顶丝压接时,多股线应

3、先刷锡后再压接,不得减少导线股数。所有接线要拧紧每个固定螺栓,防止线头松动。固定面板的螺丝,应采用镀锌圆帽螺线,其间均匀地对称于四角。配电箱在强电井内安装时,因强电井为后浇。安装固定后在强电井后浇时,应进行保护,采用硬纸板、塑料纸等绑扎牢固,以防混凝土溅入损坏箱面。配电箱安装完毕后送电调试,最后在箱内分配开关下方用标签纸标上每个回路所控制的具体负载名称位置,以便用户使用检修方便。(二)电气照明器具的安装材料要求:灯具的型号、规格必须符合设计要求和设计要求和国家的标准规定、灯内配线严禁外露,灯具配件齐全,无机械损伤,变形、油漆脱落、灯罩破裂、灯箱歪翘现象。所有灯具应有产品合格证。开关、插座符合设

4、计要有产品合格证,塑料面板应平整,无弯曲变形等现象。,工艺流程:检查、清理一组装灯具、开关、插座接线一安装一通电试运行。同一室内成排灯具安装,必须先量好位置,弹好十字中心线,按中心线定灯位,同一室内成排灯具其中心偏差不大于5mm,固定螺钉不少于两个。较大较重的吊灯、吸顶灯吊扇等都必须在楼板内预埋元钢铁构件,并进行物体试吊,试吊物体应大于所安装灯具的1倍以上。使其安装的灯具安全可靠,低于2.2米以内的灯具金属外壳部分应做好接地或接零保护。(三)开关插座的安装安装前应先清量盒内的夹渣、灰块等杂物,如铁盒锈蚀先补一道防锈漆,因预埋过深(大于2.5Cm)的个别箱盒要新安装,加装套盒,且焊好接地线,焊接

5、处进行防腐处理。成排安装的开关、插座的高差不应大于5mm,暗开关之间应留有一定的距离,并距门窗0.15-0.20米。开关位置应与灯位相对应,开关向上为开,向下为关,暗装插座、开关的面板应端正、严密并与墙面平。电器、灯具的相线应经开关控制,插座的接线孔为单相三孔插座,上孔接地,左孔为零线,右孔为相线。先将盒内甩出的导线留出维修长度,注意不要碰伤线芯,先将导线按顺时针方向盘绕在开关、插座面板对应的的接线柱上,然后旋紧压头,如果是独芯导线,也可将线芯直接接入接线孔内,再用顶丝将其压紧,注意线芯不得外露,然后将开关或插座推入盒内,对正盒眼,用机工螺丝固定牢固,固定时要使面板端正。通电试运行:灯具、配电

6、箱安装完毕,且各条路的绝缘电阻测试合格后方允许通电试运行。通电后应仔细检查和巡视,检查灯具的控制是否灵活、准确,开关与灯具控制顺序相对应。如果发现问题,必须先断电,然后查找原因进行修复。(四)配管穿线材料要求:配管采用钢管,绝缘导线规格、型号必须符合设计要求,并有合格证。施工前,在熟悉电气等专业图纸的前提下,还需掌握建筑的标高、平面尺寸、门窗位置、吊顶尺寸等精确尺寸,把这些有关尺寸资料画到电气有关施工图上,这样才能密切配合装饰搞好隐藏项目。该工程按照装饰进度,同步进行电线管的预埋工作,在木工立好模板后组织定位,在柱上及剪刀墙上预埋工作,必须透明塑料软管灌水校平统一标高、预埋盒必须紧贴模板固定牢

7、靠。电管开口处和箱盒内用废水泥纸填塞,防止水泥砂进入造成管路堵塞。管路连接:镀锌钢管敷设时,一律采用套管连接,进入箱盒时,将管口打光。管小于D20及以下用管箍连接,D25以下钢管用寺管连接。套管长度为连接管每径的1.5-3.0倍。连接管口的对口处应在套管中心,焊口应焊接牢固严密。为了节省材料,便于施工,线路走向沿最短线路,并尽可能减少弯曲,管路超过下列长度时,应加装接线盒,其位置应便于穿线。无弯时45米,有弯时30米,有两个弯时20米,有三个弯时12米。管弯曲处不应有凹穴和裂缝,弯扁度不应大于管外径的10%o暗敷时管弯曲半径不小于管外外径的6倍。管与箱盒、暗配管可用跨接地结焊接固定在箱盒棱边口

8、,严禁管口与敲落孔焊接,管口出箱管和入箱管要长短一致,间距均匀,排列整齐,露出箱盒不应小于5mm。地线焊接:钢管敷设时,管路应作整体接地连接,管内与管的套管或管箍连接处,管路进入箱盒均消用巾6元钢跨接,跨接地线两端焊接面不得小于该跨接截面的6倍,焊接均匀牢固。焊接处楞清除药皮,刷防锈漆。管内扫管空带线:其目的是检查管路是否畅通、准确、清扫管内积水和杂物,用空压机吹扫后,用棉布条两端牢固的的绑孔在带线(d)1.2-2.0mm2的钢丝)上来回拖拉。清扫后,须放适量滑石粉,以便丝路滑行。选择导线:应根据设计图纸要求选择导线。进(出)户的导线应选择使用橡胶绝缘导线,严禁使用铝线,为保证相线、零线、地线

9、及开关线不致混淆,应采用不同颜色的塑铜线,用黄绿线做专用保护地线,黑色线做零线,其它导线如同色应认真做好标记,严格区分做好标记记录。管内空线带护口:导线在管内严禁有接头,多股软铜应涮锡,导线应按标准留足接线长度。线路检查及绝缘摇测:管内穿线结束后,应按规范及质量验证标准进行自检验互检,不符合规定时应立即纠正,检查无误后再进行绝缘摇测。照明线路的绝缘摇测一般选用55OV、量程为O5OO兆欧姆的欧姆表,一人摇测,一人应及时读数并记录,摇动速度应保持在12R/MIN左右,该数消采用一分钟后的读数为宜。照明线路的绝缘电阻不小于0.5兆欧姆,动力线路的绝缘电阻值不小于1兆欧。(五)电缆敷设1 .电缆敷设

10、准备:在电缆敷设前,应认真做好如下工作:a.根据业主工程进度要求及土建施工进度,编制相应的电缆敷设计划。b.电缆穿管敷设事先清理埋管内的杂物、积水,并去除管口残余尖角毛刺。c.编制电缆敷设计划,并经业主审核。2 .电缆敷设:a.检查电缆无损伤,绝缘良好。根据施工图纸,敷设应符合图纸设计和要求。b.电缆敷设时,采取措施防止电缆有压扁,电缆绞拧护层等情况发生。c.电缆拖放时,采取措施以减少电缆表面的摩擦力,并严格控制拉力,不准大于制造厂商的要求。d.每根电缆在首端和终端,应逐根作标记,穿管电缆在转弯处,设置明显的方位标志,标明电缆用途及去向。电缆敷设注意电缆端头的防潮处理。e.所有电缆敷设将按单根

11、电缆,无中间接头敷设完成,并控制电缆长度。电缆敷设完,挂好正规电缆牌,将电缆管口及电缆孔洞封堵严密。电缆敷设应留有接线及施工工艺要求的长度,及时做好电缆耐压试验。3 .电缆终端与接头的制作a.由经过培训的熟悉工艺的人员进行。b.制作时,严格遵守制作工艺规程。c.线芯连接时,除去线芯和连接管内壁油污及氧化层。压接模具与金具配合恰当。d.端头安装严格按工艺规范制作,低压电力电缆当电缆截面积大于10mm2且为多芯电缆时,采用IKV热缩型电缆指套,其余采用热缩型电缆直套进行绝缘和密封保护。3.重点工序控制1)编制重点工序表,进行重点工序控制。2)重点工序施工应编制安全技术措施,对施工提出明确的操作要求

12、和技术标准,并在施工前进行技术交底。3)重点工序的操作人员必须持有相应的上岗合格证,其钢印号应统一编号、登记、公布、发放及管理。4)重点工序的施工必须使用技术参数符合使用要求的设备,施工用的材料必须是合格的材料。5)重点工程施工应在适宜的环境下进行操作。6)重点工序施工完毕,经检验合格后,操作者必须在施工工件上打上自己的钢印号,并填写“重点工序过程施工控制卡”。7)重点工序施工时,质检员应到现场监督检查,并应邀请项目法人代表或监理工程师到现场监督检查。4、调试和试验本工程的试验项目,严格按照规范进行,所有试验项目的试验结果应符合GB50150-91电气装置安装工程电气设备交接试验标准等规范的有关规定。
