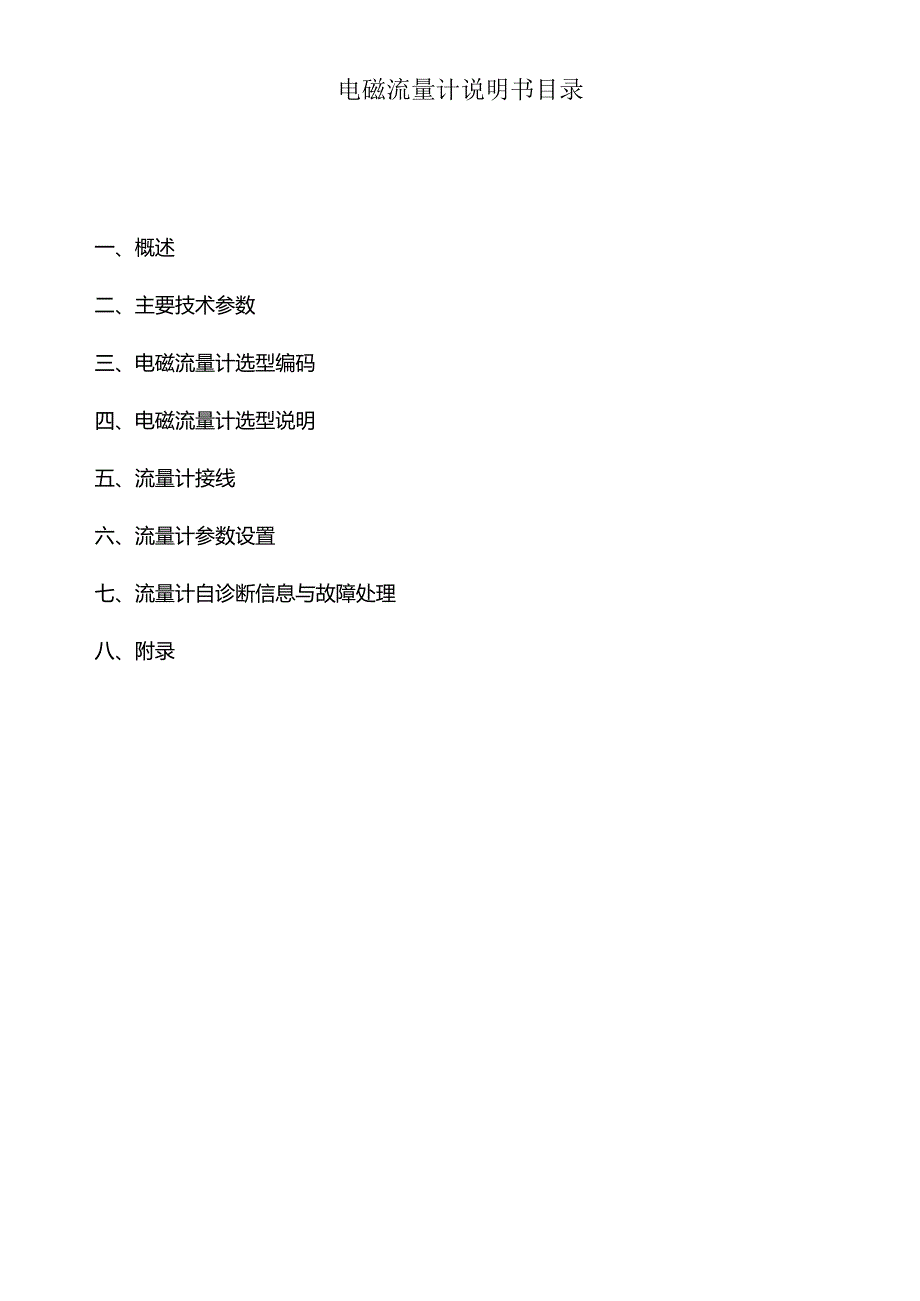

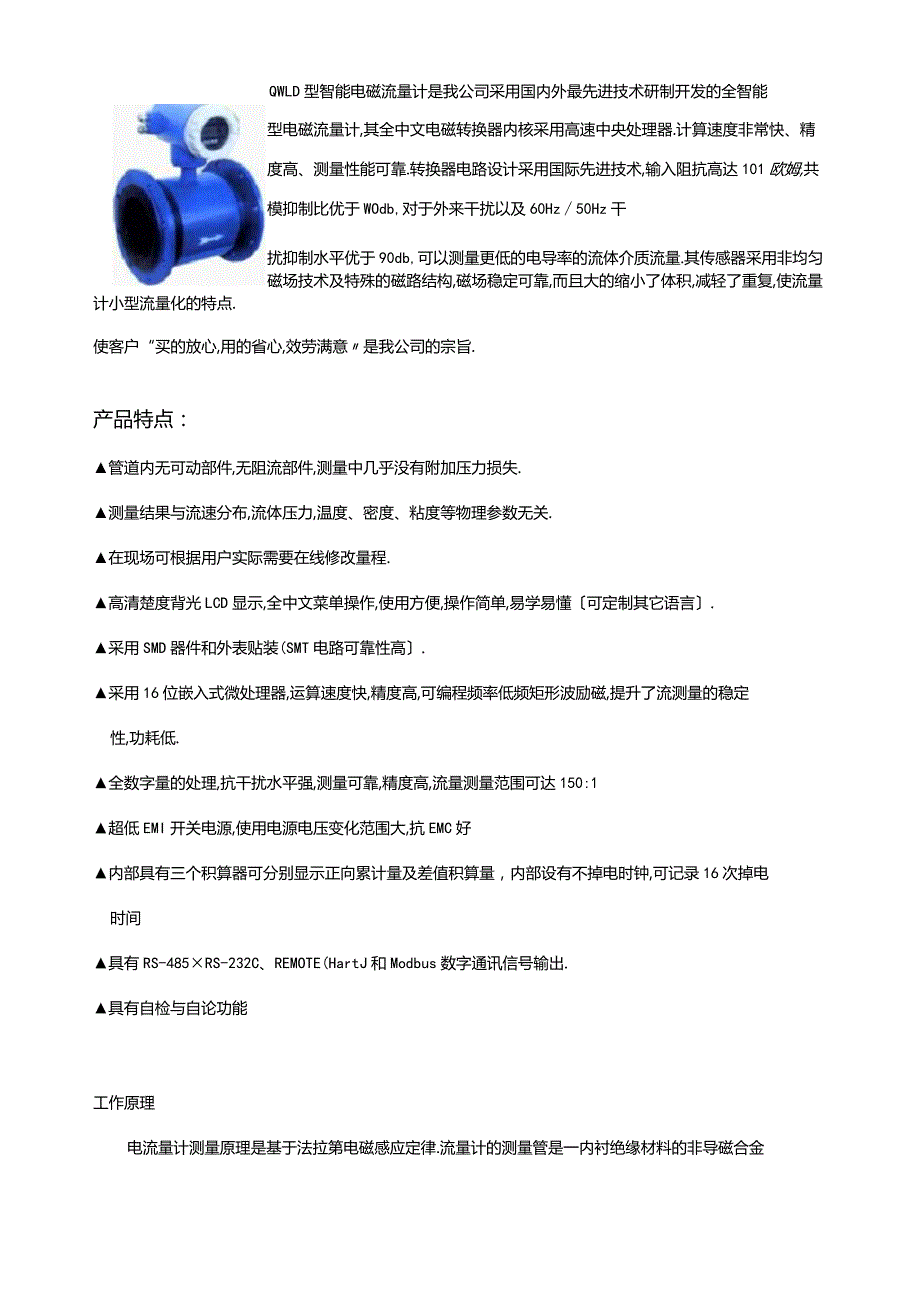

1、电磁流量计说明书目录一、概述二、主要技术参数三、电磁流量计选型编码四、电磁流量计选型说明五、流量计接线六、流量计参数设置七、流量计自诊断信息与故障处理八、附录QWLD型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计,其全中文电磁转换器内核采用高速中央处理器.计算速度非常快、精度高、测量性能可靠.转换器电路设计采用国际先进技术,输入阻抗高达101欧姆,共模抑制比优于WOdb,对于外来干扰以及60Hz50Hz干扰抑制水平优于90db,可以测量更低的电导率的流体介质流量.其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,而且大的缩小了体积,减轻了重复,使流量计小型流量
2、化的特点.使客户“买的放心,用的省心,效劳满意是我公司的宗旨.产品特点：管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失.测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关.在现场可根据用户实际需要在线修改量程.高清楚度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂可定制其它语言.采用SMD器件和外表贴装(SMT电路可靠性高.采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提升了流测量的稳定性,功耗低.全数字量的处理,抗干扰水平强,测量可靠,精度高,流量测量范围可达150:1超低EMI开关电源,使用电源电压变化范围大,抗EMC好内部具有三

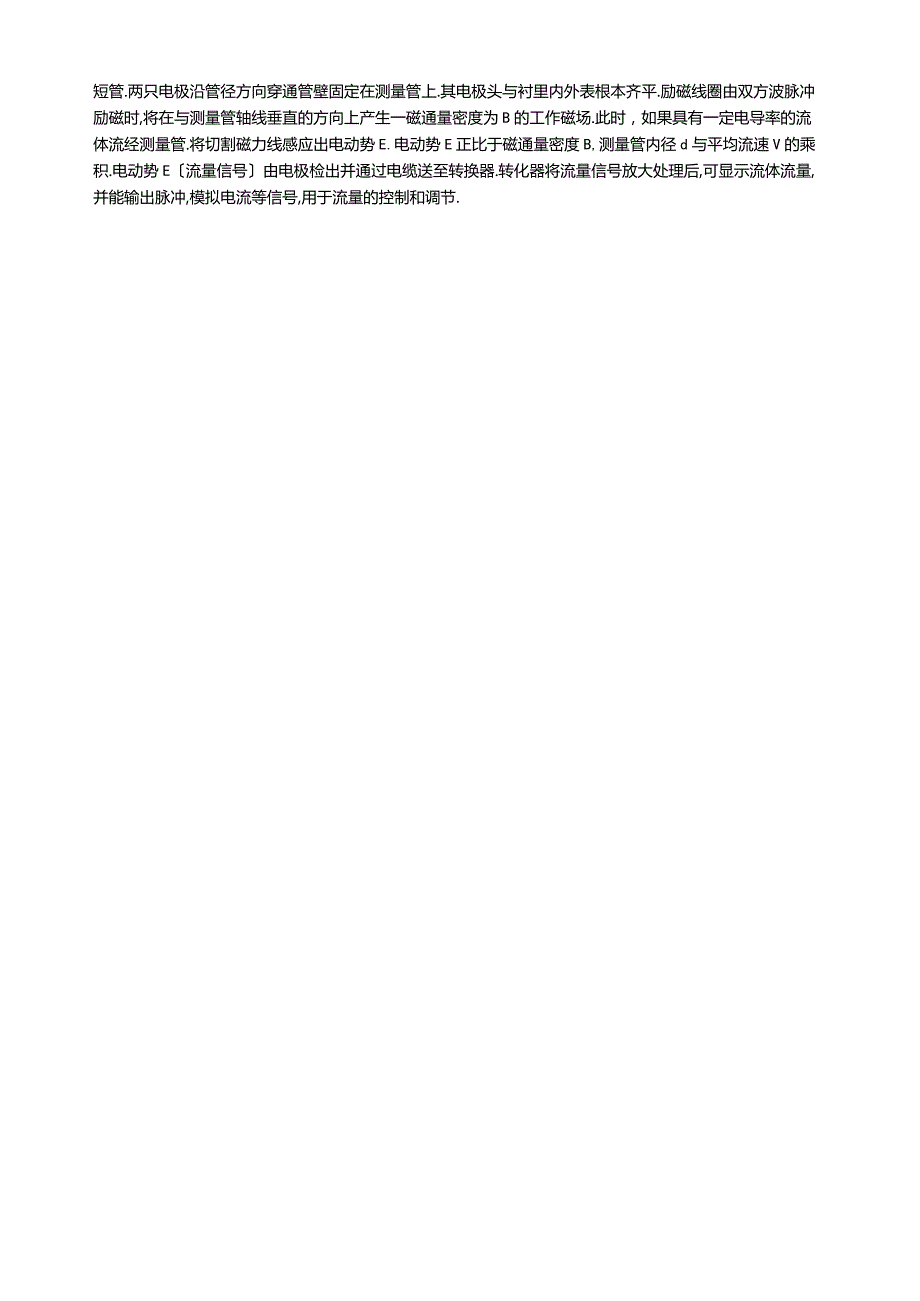

3、个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟,可记录16次掉电时间具有RS-485RS-232C、REMOTE(HartJ和Modbus数字通讯信号输出.具有自检与自论功能工作原理电流量计测量原理是基于法拉第电磁感应定律.流量计的测量管是一内衬绝缘材料的非导磁合金短管.两只电极沿管径方向穿通管壁固定在测量管上.其电极头与衬里内外表根本齐平.励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场.此时，如果具有一定电导率的流体流经测量管.将切割磁力线感应出电动势E.电动势E正比于磁通量密度B,测量管内径d与平均流速V的乘积.电动势E流量信号由电极检
4、出并通过电缆送至转换器.转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节.E=KBdv式中：E为电极间的信号电压B磁通密度(T)d测量管内径5V平均流速m/s式中k.d为常数，由于励磁电流是恒流的,故B也是常数,那么由E二KBdV可知,体积流量Q与信号电压E-成正比,即流速感应的信号电压E与体积Q成线性关系.因此只要测量出E就可确定流量Q,这是电磁流量计的根本工作原理.由E二KBdV可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果.至于流动状态只要符合轴对称流动如层流或者紊流就不会影响测量结果的.
5、因此说电磁流量计是一中真正的体积流量计.对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正.这是电磁流量计的一突出优点,是其他任何流量计所没有的.测量管内无活动及阻流部件,因此几乎没有压力损失，并且有分高的可靠性.应用领域由于电磁流量计有其独特的优点,因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱,盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量.2主要技术参
6、数公称通径系列DN (mm)管道式四氟衬里：10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125150, 200, 250, 300, 350, , 500, 600管道式橡胶衬里：电导率范围：被测流体电导率25 u s/cm大多数以水为成份的介质,其导电率在200-800 us/cm范围内，均可选用电磁流量；40,50,65,80,100,125,150,200,300输出电流及负载电阻:350, 400, 500r 600, 800, 1000, 1200420mA全隔离负载电阻V750欧姆脉冲注：特殊规格可以定制 流动方向正,反,净流量，量程比：150
7、： 1重复性误差：测量值的% 精度等级：管道式：级,级 被测介质温度：普通橡胶衬里：-20+60C高温橡胶衬里：-20+90聚四氟乙烯衬里：-30+100C高温型乙烯衬里：-30180C 额定工作压力：管道式：DN10DN65： W. DN80 DN150： W,DN200DN1200： W 流量测量范围：频率0-1KHZ光电隔离OCT外接电源W35V导通时集电极最大电流为25mA 电极材料：含铝不锈刚、钛i、祖(Ta、哈氏合金H、粕Pt或其他特殊电极材料 防护等级：潜水型：IP68,其他型IP65 供电电源：85265V,4563HZ 直管段长度：管道式：上游25DN,下游22DN 连接方式
8、：流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB9119-88的规定. 防暴标志：mdl IBT4 环境温度：-25C+60C 相对温度：5%95%常见介质电导率表液体电导率Us/cmJ液体电导率Us/cm)各种酸10*104-80M04啤酒600-800碱液8*104-30*104麦芽汁500-1000蒸ts水牛奶200-300水及饮料200-800水果酱400-10003电磁流量计选型编码电费流箪计选型编包DB耳一口QWLDT户餐外事,隹11-口1QT7uldt11一L-I吼白龟owm的JUt由O-IEMAS*Q充3MUWTr1CKhbMM承Ji1.WIVr-ng4RXM乙DC(,
9、HPM11.4Hrf区白餐-耐tffil选型编码举列测量介质：污水管道口径：DN50电极选择：M02Ti就地显示输出衬里材料：橡胶信号：4-20mA0TkHZ无通讯智能型上限流量：30mVh编码：L-mag-50S-M2X100-304电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件.选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径,流量范围,衬里材料,电极材料和输出电流等,都能适应被测流体的性质和性质和流量的要求.可测的流体由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说，除了高温流体之外,只要电导率
10、大于5ucm的任何流体都选用相应的电磁流量计来测量流量,因此不导电的气体,蒸汽,油类,丙酮等物质不能选用电磁流量计来测量流量.传感器口径确实定流量计使用流速最好在s范围内，此时流量计口径可选择与用户管道口径一致.使用流速低于S时最好在仪表部位局部提升流速,采用缩管方式:异径管的中央锥角不大于15c时,可把异径管视为直管段的一局部.一体型或别离型的选择一体型：现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体.别离型：即传感器和转换器分开装于不同的地点,一般出现以下情况时选用别离型.环境温度或流量计转换器外表受辐射温度超过600.管道震动较大的场合.会对传感器的铝壳严重腐蚀的场合
11、.现场温度较大或有腐蚀性气体的场合.流量计装在高空或井下调试不方便的场合.订货时应注明传感器的转换器别离距离,一般不能超过Ioom,转换器为墙挂式安装.电极、接地环材料的选择应根据被测的流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验材料耐腐蚀性能含铝不锈钢COCn8Ni12Mo2Ti硝酸、温室下V5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚破西缸海水、酷酹哈氏合金C哈氏合金B(HCHB耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸钛(Ti)海水、各种氯化物和次氯酸盐、氯化性酸包括发烟硝酸、有机酸、碱坦(Ta)除氢氟酸、发烟硫酸、碱外的其余化学
12、介质、包括沸点的盐酸.硝酸和V1750c琉酪ffi(Pt)各种酸、碱、盐不包括王水衬里材料选择说明应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料.内衬材料名称符号性能最高工作温适用液体度橡胶氯丁橡胶耐磨性中等,耐一般低浓度的酸碱盐的腐蚀V800C自来水、工业用水、海水聚胺脂橡胶极好的耐磨性能，耐酸碱性能较差V600C纸浆、矿浆等浆液氟塑料聚四氯乙烯F4或PTFE化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀V1800C腐蚀性强的酸碱盐液体四氯乙烯和六氟丙烯译名：特氟隆FEPF46或FEP化学性能略逊于F4腐蚀性的酸碱盐液体塑料四氯乙烯和乙烯F4或ETFE化学性能略逊于F4腐蚀性的酸碱
13、盐液体聚乙烯PO化学性能稳定V600C污水聚苯硫酸PPSV1500C热水流量范围的选择最大流量和最小流量必须符合下表中的数.)1015202532405065Qmin(m3h)Qmin(m3h)内径mm80100125150200250300350Qmin(m3h)Qmin(m3h)1690265038105190内径mm400450500550600700800900Qmin(m3h)Qmin(m3h)67808570106001280015200207002710034300内径mm10001100120014001600180020002200Qmin(m3h)Qmin(m3h)42400513006100083121108566137404169635205258开口挥放安装地点的选择为了使变送路工作可靠稳定,在选择安装地点时应注意以下几个方面的要求：尽量避开铁磁性物体及具有强电磁场的设备如大电机、大变压器的等，以免磁场影响传感器的工作磁场和流量信号.应尽量安装在枯燥通风之处,不宜在潮湿、易积水的地方安装.应尽量预防日晒雨淋,预防环境温度高于60C及相对湿度大于95%.选择便于维修,活动方便的地方.流量计应安装在水泵后端,决不能在抽吸侧安装；阀门应安装在流量下游侧.安装要求为了你正确的测量,在选择管道上位置时应注意以下几点要求：传感器既可在直管道上安装,也可以在水
