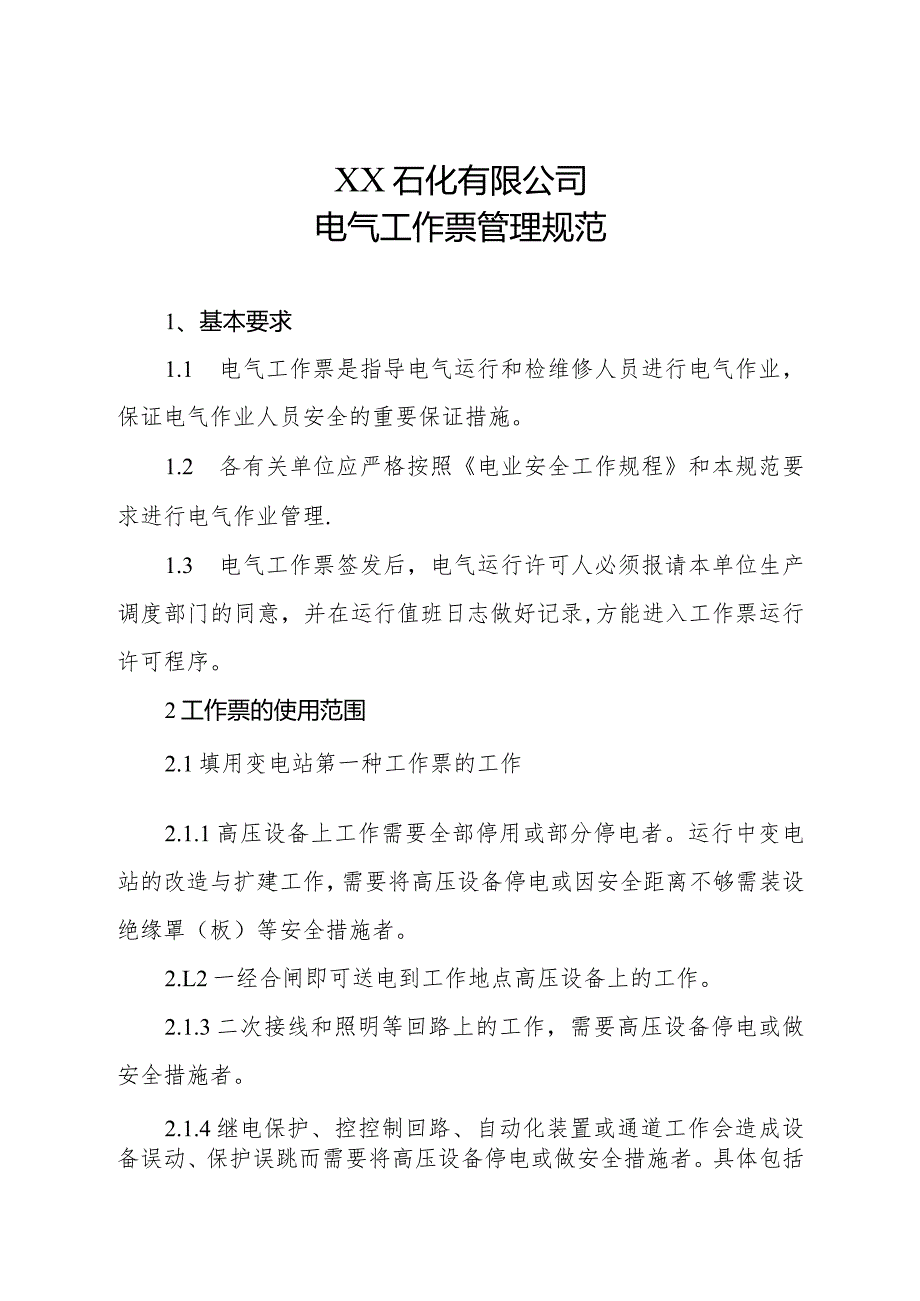

1、XX石化有限公司电气工作票管理规范1、基本要求1.1 电气工作票是指导电气运行和检维修人员进行电气作业，保证电气作业人员安全的重要保证措施。1.2 各有关单位应严格按照电业安全工作规程和本规范要求进行电气作业管理.1.3 电气工作票签发后，电气运行许可人必须报请本单位生产调度部门的同意，并在运行值班日志做好记录,方能进入工作票运行许可程序。2工作票的使用范围2.1填用变电站第一种工作票的工作2.1.1高压设备上工作需要全部停用或部分停电者。运行中变电站的改造与扩建工作，需要将高压设备停电或因安全距离不够需装设绝缘罩（板）等安全措施者。2.L2一经合闸即可送电到工作地点高压设备上的工作。2.1.

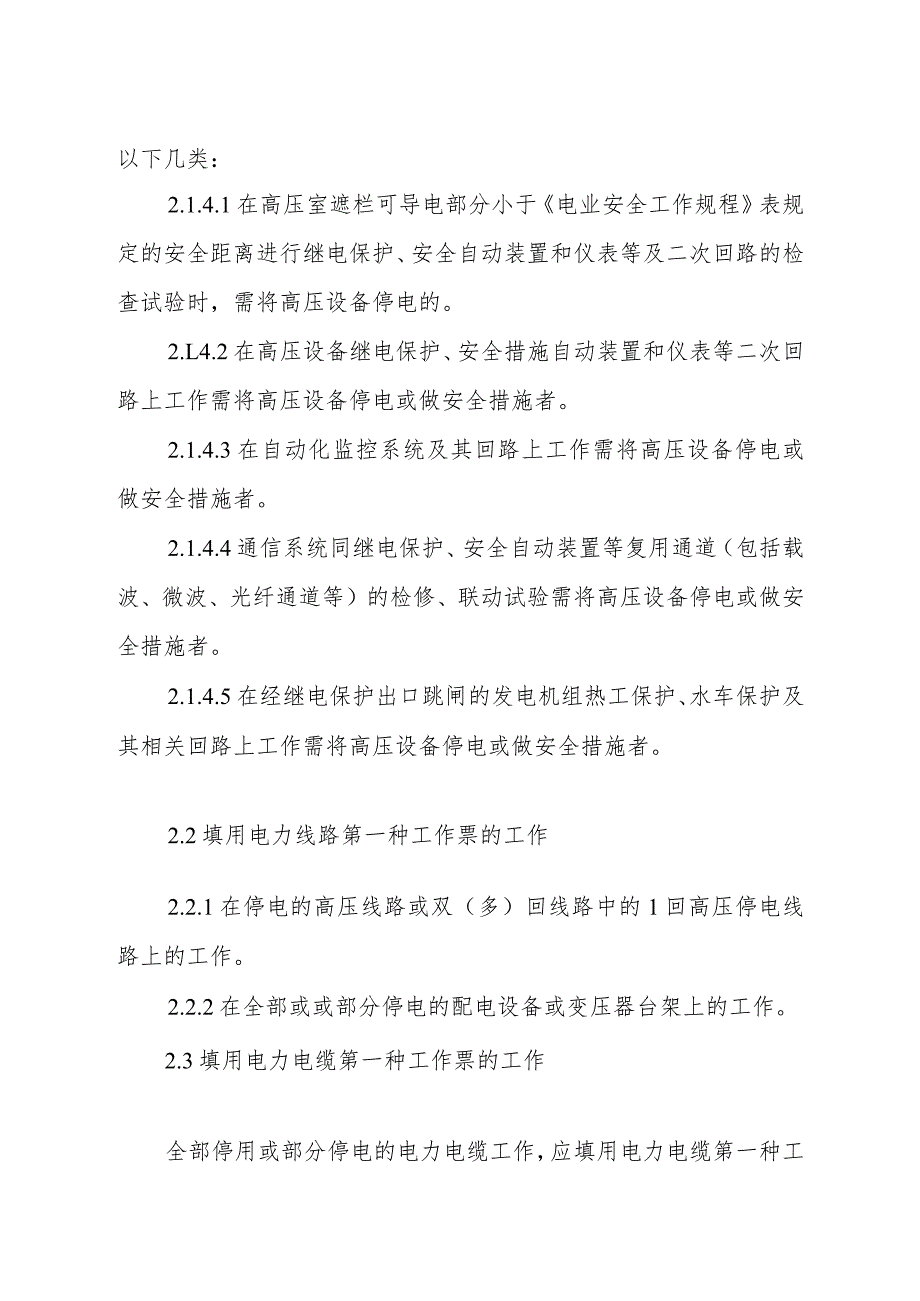

2、3二次接线和照明等回路上的工作，需要高压设备停电或做安全措施者。2.1.4继电保护、控控制回路、自动化装置或通道工作会造成设备误动、保护误跳而需要将高压设备停电或做安全措施者。具体包括以下几类：2.1.4.1在高压室遮栏可导电部分小于电业安全工作规程表规定的安全距离进行继电保护、安全自动装置和仪表等及二次回路的检查试验时，需将高压设备停电的。2.L4.2在高压设备继电保护、安全措施自动装置和仪表等二次回路上工作需将高压设备停电或做安全措施者。2.1.4.3在自动化监控系统及其回路上工作需将高压设备停电或做安全措施者。2.1.4.4通信系统同继电保护、安全自动装置等复用通道（包括载波、微波、光纤

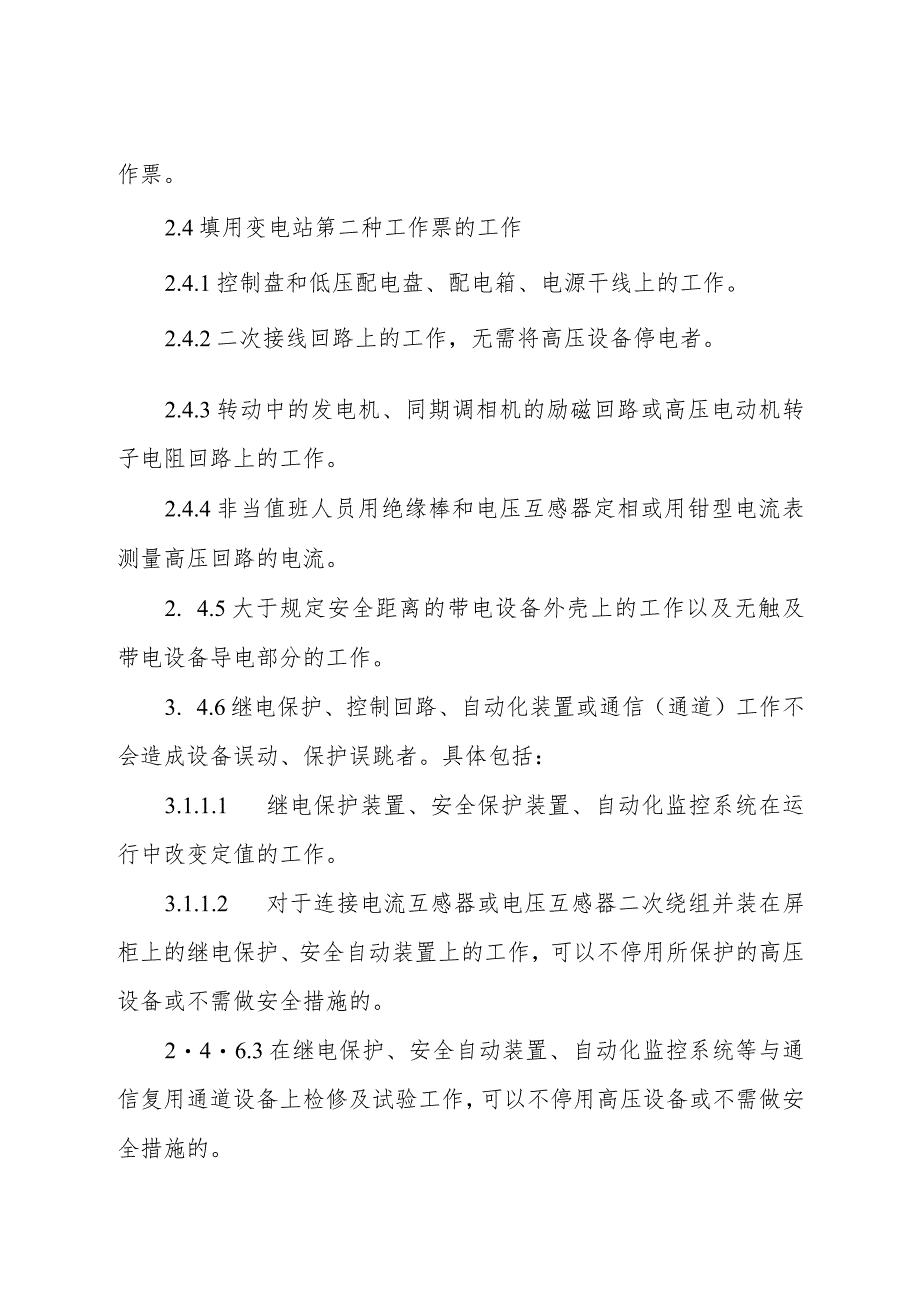

3、通道等）的检修、联动试验需将高压设备停电或做安全措施者。2.1.4.5在经继电保护出口跳闸的发电机组热工保护、水车保护及其相关回路上工作需将高压设备停电或做安全措施者。2.2填用电力线路第一种工作票的工作2.2.1在停电的高压线路或双（多）回线路中的1回高压停电线路上的工作。2.2.2在全部或或部分停电的配电设备或变压器台架上的工作。2.3填用电力电缆第一种工作票的工作全部停用或部分停电的电力电缆工作，应填用电力电缆第一种工作票。2.4填用变电站第二种工作票的工作2.4.1控制盘和低压配电盘、配电箱、电源干线上的工作。2.4.2二次接线回路上的工作，无需将高压设备停电者。2.4.3转动中的发电
4、机、同期调相机的励磁回路或高压电动机转子电阻回路上的工作。2.4.4非当值班人员用绝缘棒和电压互感器定相或用钳型电流表测量高压回路的电流。2. 4.5大于规定安全距离的带电设备外壳上的工作以及无触及带电设备导电部分的工作。3. 4.6继电保护、控制回路、自动化装置或通信（通道）工作不会造成设备误动、保护误跳者。具体包括：3.1.1.1 继电保护装置、安全保护装置、自动化监控系统在运行中改变定值的工作。3.1.1.2 对于连接电流互感器或电压互感器二次绕组并装在屏柜上的继电保护、安全自动装置上的工作，可以不停用所保护的高压设备或不需做安全措施的。246.3在继电保护、安全自动装置、自动化监控系统
5、等与通信复用通道设备上检修及试验工作，可以不停用高压设备或不需做安全措施的。2.4.6.4经继电保护出口的发电机组热工保护、水车保护及其相关回路上工作，可以不停用高压设备或不需做安全措施的。2.4.7继电保护检修中遇有下列情况还应填写二次工作安全措施票（附录）2.4.7.1在运行设备的二次回路上进行拆、接线工作；2.4.7.2在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的二次回路工作；2.5 填写电力线路第二种工作票的工作2. 5.1大于规定安全距离的带电线路杆塔上的工作,对于同一电压等级、同类型工作，可在数条线路上共用1份电力线路第二种工作票。3. 5.2在运行中的配电变压
6、器台架（箱）或配电设备上的不停电工作。2.6 填写电力电缆第二种工作票的工作。电力电缆的不停电工作。2.7 填用带电作业工作票的工作2 .7.1变电站或电力线路填用带电作业工作票的工作为：带电作业、带电设备清扫（洗）或与邻近带电设备距离小于规定安全距离的工作。3 .7.2对于同一电压等级，同类型的数条电力线路，可共用一份带电作业工作票。2. 8填用事故应急抢修单的工作事故应急抢修可不用工作票，但应使用事故应急抢修单，在开始工作前必须按规定做好安全措施，并应指定专人负责监护，并履行许可证手续。2.9电力驱动的机械设备检修，需要停电和做安全措施的应按工作票使用要求,填写机械设备停电检修作业票（详见
7、附件8票样）一3变电站（发电厂）第一种工作票的填写变电站第一种工作票分为手工填写和使用工作票管理系统填写两种形式，手工填写工作票和工作票管理系统打印工作票,要使用统一标准格式填写，应一式两联，两联工作票编号相同。手工填写的工作票要用蓝色或黑色的钢笔或圆珠笔填写，填写工作票应对照变电站接线图，填写内容要与现场设备的名称和编号相符，并使用设备双重名称。工作票有破损不能继续使用时，应补填新的工作票。3.1工作票签发人填写变电站第一种工作票的要求3. 1.1单位、班组：单位：应填写工作班组主管单位的名称，例如：检修公司、修试所等。班组：应填写参加工作班组的名称。不能只写简称，要写全称。3. 1.2工作
8、负责人（监护人）：工作负责人是组织工作人员安全的完成工作票上所列工作任务的负责人，也是对本工作班完成工作的监护人。若几个班同时工作时，填写总工作负责人的姓名。对于复杂的多班组工作，总的工作负责人应由检修车间的生产技术人员担任。机械检修需要电气停电及做安全措施的检修作业,工作负责人可以由机械检修负责人担任（若电机需要做拆除接线的安全措施时，工作班组应派电气作业人员作为工作班成员配合工作），一个工作负责人只能发给一张工作票,在工作期间，工作票应始终保留在工作负责人手中。3 .1.3工作班人员：填写的工作班人员不包括工作负责人在内，单一班组工作时,班组人数不超过五人,填写全部人员姓名。班组人数超过五
9、人时，可填写五个人姓名并写上“等”共计包括工作负责人在内的所有工作人员总数。几个班同时进行工作时，工作票可发给一个总的负责人，在工作班成员栏内，只填明各班的负责人姓名，不必填写全部工作人员名单。4 .1.4工作的变配电站名称及设备双重名称:此栏应填写进行工作的变电站、开关站、配电室名称和电压等级，变电站、开关站、配电室名称要写全称，不能只写简称或代号。3. 1.5工作任务：工作地点及设备双重名称应填写实际工作现场的位置和地点名称以及设备的双重名称。3 .1.6工作内容：工作内容栏应填写该工作的设备检修、试验清扫、保护校验、TA变化及设备更改、安装、拆除等项目。3. .1.7计划工作时间：填写的
10、时间应在调度批准的设备停电检修时间范围内，不包括停、送电操作所需的时间。计划工作时间的填写统一按照公历的年、月、日和24h制填写。计划工作时间不准涂改，如果有涂改必须重新填写工作票。计划工作时间应小于申请的停电检修时间，计划工作时间必须在调度批准的停、送电时间以内。4. 1.8安全措施:按工作需要应拉开的断路器、隔离开关和跌落式熔断器，新建、扩建工程或设备变更未定编号时，可使用设备名称，但必须要与现场实际设备名称相符。填写应具体明确，并注明设备编号。应写明装设接地线的具体位置和确切地点，接地线的编号可以留出空格，待变电站值班运行人员做好安全措施后，由工作许可人填写装设接地线编号。此栏还应注明各
11、组接地开关的编号，接地开关只填写编号不填写地点。填写应装设遮栏，应挂标示牌的名称和地点。填写防止二次回路误碰的具体措施。填写要装设的绝缘挡板，必须注明现场实际装设处的位置。3. 1.9工作地点保留带电部分或注意事项：要求工作地点保留带电部分必须写明停电设备上、下、左、右第一个相邻带电间隔和带电设备的名称和编号。接地开关需要拉开进行修试时，工作负责人应向工作许可人借临时接地线，并作好登记。4. 1.10工作票签发人签名：工作票签发人填好工作票并审查无误或由工作负责人填写工作票，但必须经工作票签发人审核无误后，由工作票签发人在一式两联工作票的“工作票签发人签名”栏签名，并填写签发日期。3. 1.1
12、1电力驱动的机械设备检修,需要停电和做安全措施的由电气工作票签发人根据机械检修作业实际情况确定电气安全措施，工作票中的安全措施必须有可靠防止电动机因误送电而发生转动伤人事故的措施，1）在电动机电源控制柜门或抽屉上加机械锁，机械锁钥匙应编号，一把正常使用，由工作负责人保管，一把作为备用由运行管理技术人员保管。办理许可手续时，应在工作票上，填写机械锁的编号。工作终结时，工作负责人交回工作票和钥匙，工作票终结完毕方能解锁。2）必要时应安排电气工作人员拆除电动机接线（电机端或控制柜端），将拆除的电机端的接线电缆头进行三相短接接地保护，易燃易爆装置场所，应在电机配电柜侧拆除电缆引线J并在工作票备注栏注明
13、工作完成拆除和恢复接线时间。3）在配电柜出线电缆头处安装三相短接接地线。3. 2送交和接收变电站第一种工作票运行值班人员收到变电站第一种工作票后，应对工作票的全部内容作仔细审查，特别是安全措施是否符合现场实际情况,确认无问题后，在一式两联的变电站第一种工作票上填写收到工作票时间并在运行值班人员签名栏签名。收到变电站第一种工作票的时间填写统一按照公历的年、月、日和24h制填写。变电站运行值班人员必须在工作前一日审核、检查、填写工作票。3. 3工作许可人填写变电站第一种工作票的要求3. 3.1根据现场已经执行的拉开断路器和隔离开关对照工作票上应拉开断路器和隔离开关的逐项内容，在“已执行”栏逐项打“
14、J二3. 3.2根据现场已经执行的装设接地线、合上接地开关对照工作票上应装接地线、应合上接地开关的逐项内容，在“已执行”栏逐项打由工作许可人在“应装接地线、应合接地开关”栏填写现场已经装设接地线的编号。3. 3.3根据现场已经布置的安全措施对照工作票上应设遮栏、应挂标示牌、防止二次回路误碰措施的逐项内容，在“已执行”栏逐项打5。3 .3.4补充安全措施是指工作许可人认为有必要补充的其他安全措施和要求，该栏是运行值班人员向检修、试验人员交待补充工作地点保留带电部分和安全措施的书面依据。4 .4许可开始工作时间许可开始工作时间由工作许可人在工作现场填写，许可开始工作时间填写统一按照公历的年、月、日
15、和24h制填写。许可开始工作时间应在计划工作时间之后。工作许可人在一式两联工作票中“工作许可人签名”栏签名，工作负责人在一式两联工作票中“工作负责人签名“栏签名。3. 5工作班组人员签名工作班组全体人员确认工作负责人布置的任务和本工作项目安全措施交代清楚并确认无疑问后，工作班成员应逐一在签名栏填入自己的姓名，工作班成员必须是本人亲自签名，在签名时字迹要工整且一律写全名，不允许代签。3. 6工作负责人变动情况3. 6.1工作负责人变动：工作期间，若工作负责人因故长时间离开工作现场时，应由原工作票签发人变更工作负责人，履行变更手续，并告知全体工作人员及工作许可人，同时在工作票上填写离去和变更的工作
16、负责人姓名，还应填写工作票签发人姓名以及工作负责人变动的时间。工作负责人只允许变更一次。1.1 6.2工作人员变动：工作人员变动必须经工作负责人同意，并在工作票上注明变动人员姓名、变动日期和时间，时间填写统一按照公历的年、月、日和24h制填写，还要简要写明工作人员变动的原因。3.7 工作票延期应在工期尚未结束以前由工作负责人向运行值班负责人提出申请，由运行值班负责人通知工作许可人给予办理。延期、签名时间填写统一按照公历的年、月、日和24h制填写。第一种工作票只能延期一次。3.8 工作间断使用一天的工作票不必填写“每日开工和收工时间”，使用多日的工作票应填写“每日开工和收工时间:每日收工，应清扫工作地点，开放已封闭的通路，并将工作票交回工作许可人，在工作票上
