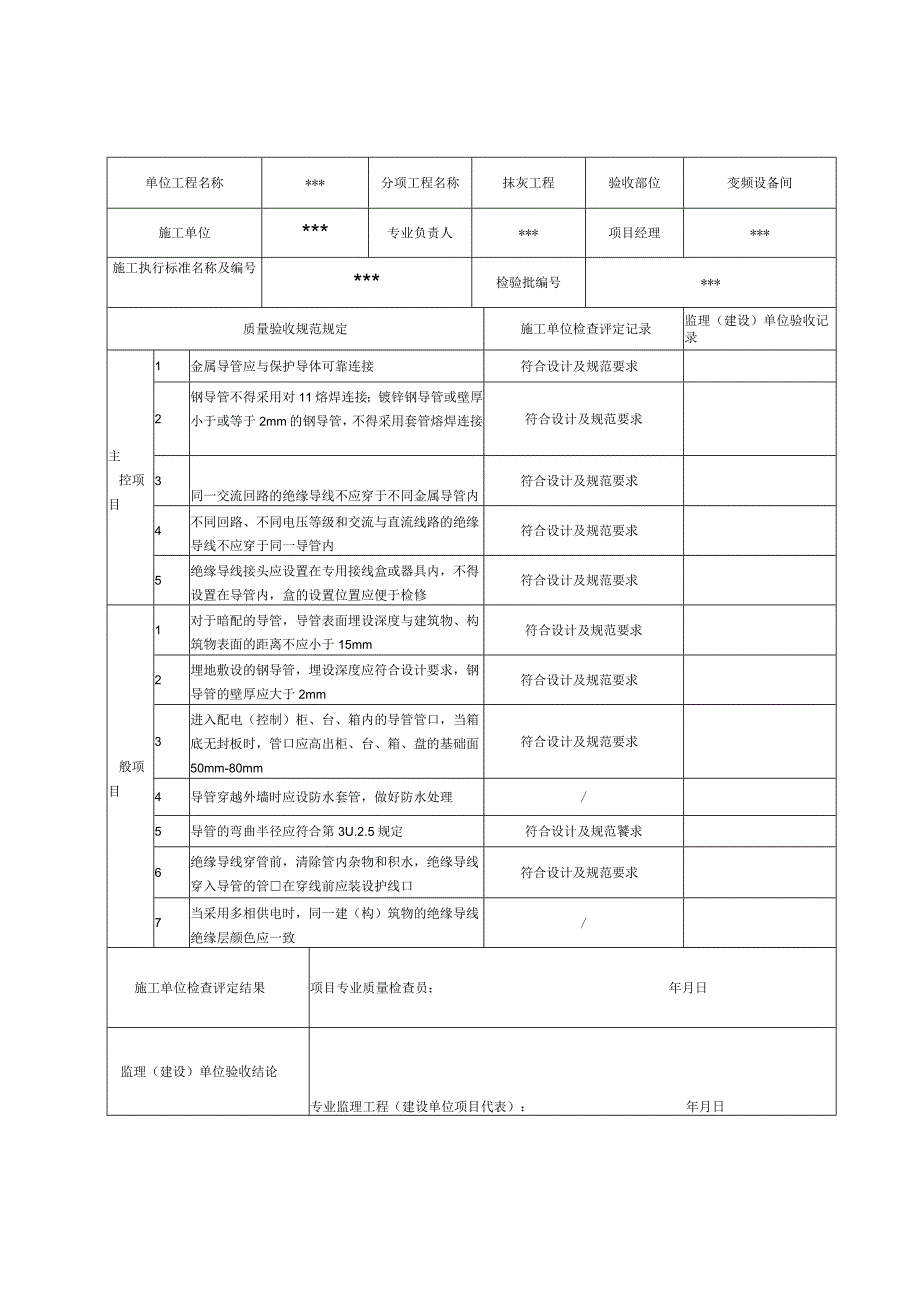

1、单位工程名称*分项工程名称抹灰工程验收部位变频设备间施工单位*专业负责人*项目经理*施工执行标准名称及编号*检验批编号*质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属导管应与保护导体可靠连接符合设计及规范要求2钢导管不得采用对11熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接符合设计及规范要求3同一交流回路的绝缘导线不应穿于不同金属导管内符合设计及规范要求4不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内符合设计及规范要求5绝缘导线接头应设置在专用接线盒或器具内，不得设置在导管内，盒的设置位置应便于检修符合设计及规范要求般
2、项目1对于暗配的导管，导管表面埋设深度与建筑物、构筑物表面的距离不应小于15mm符合设计及规范要求2埋地敷设的钢导管，埋设深度应符合设计要求，钢导管的壁厚应大于2mm符合设计及规范要求3进入配电（控制）柜、台、箱内的导管管口，当箱底无封板时，管口应高出柜、台、箱、盘的基础面50mm-80mm符合设计及规范要求4导管穿越外墙时应设防水套管，做好防水处理/5导管的弯曲半径应符合第3U.2.5规定符合设计及规范饕求6绝缘导线穿管前，清除管内杂物和积水，绝缘导线穿入导管的管在穿线前应装设护线口符合设计及规范要求7当采用多相供电时，同一建（构）筑物的绝缘导线绝缘层颜色应一致/施工单位检查评定结果项目专业

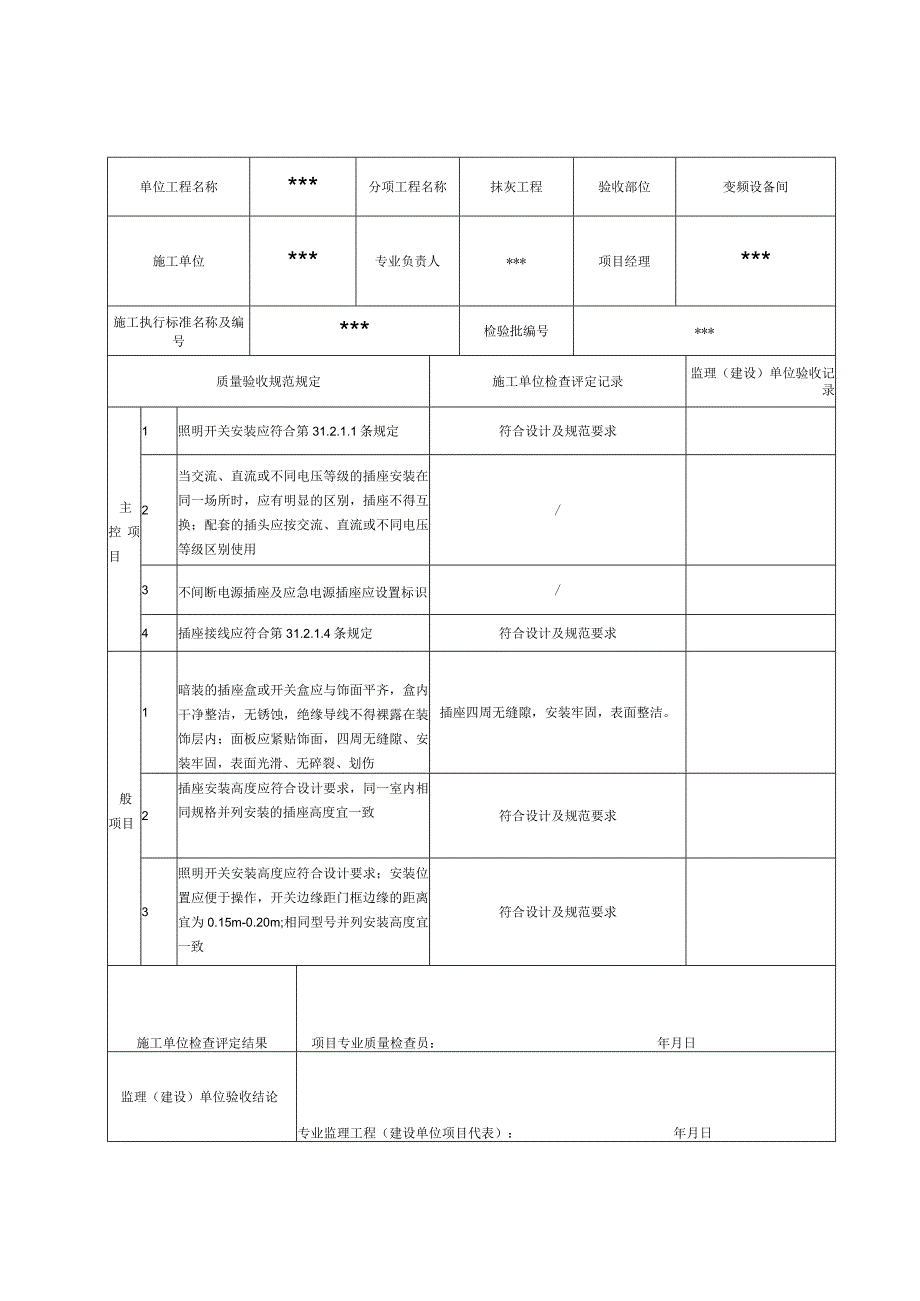

3、质量检查员：年月日监理（建设）单位验收结论专业监理工程（建设单位项目代表）：年月日单位工程名称*分项工程名称抹灰工程验收部位变频设备间施工单位*专业负责人*项目经理*施工执行标准名称及编号*检验批编号*质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1照明开关安装应符合第31.2.1.1条规定符合设计及规范要求2当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换；配套的插头应按交流、直流或不同电压等级区别使用/3不间断电源插座及应急电源插座应设置标识/4插座接线应符合第31.2.1.4条规定符合设计及规范要求般项目1暗装的插座盒或开关盒应与饰面平
4、齐，盒内干净整洁，无锈蚀，绝缘导线不得裸露在装饰层内；面板应紧贴饰面，四周无缝隙、安装牢固，表面光滑、无碎裂、划伤插座四周无缝隙，安装牢固，表面整洁。2插座安装高度应符合设计要求，同一室内相同规格并列安装的插座高度宜一致符合设计及规范要求3照明开关安装高度应符合设计要求；安装位置应便于操作，开关边缘距门框边缘的距离宜为0.15m-0.20m;相同型号并列安装高度宜一致符合设计及规范要求施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程（建设单位项目代表）：年月日单位工程名称*分项工程名称抹灰工程验收部位变频设备问施工单位*专业负责人*项目经理*施工执行标准名称及

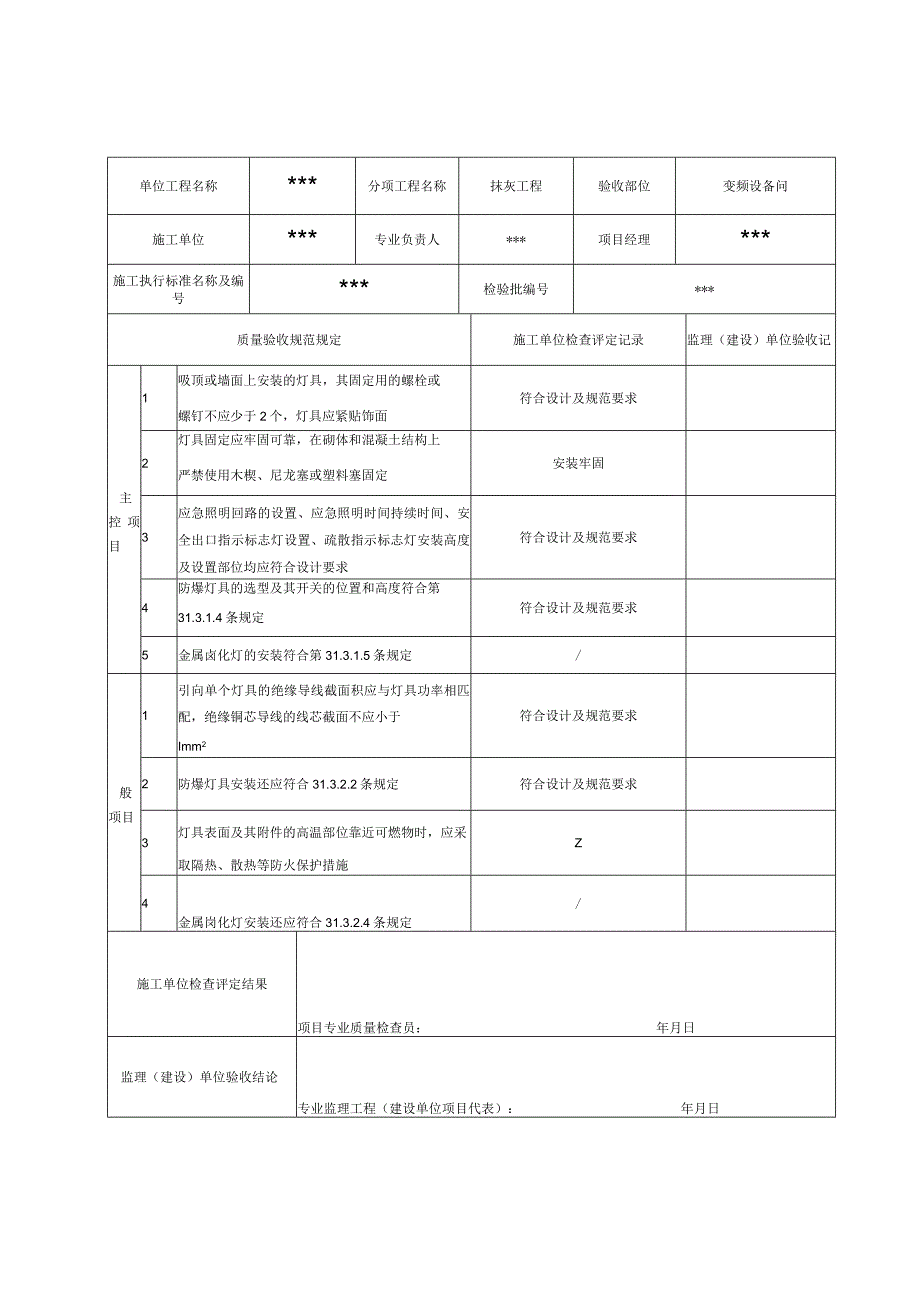

5、编号*检验批编号*质量验收规范规定施工单位检查评定记录监理（建设）单位验收记主控项目1吸顶或墙面上安装的灯具，其固定用的螺栓或螺钉不应少于2个，灯具应紧贴饰面符合设计及规范要求2灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木楔、尼龙塞或塑料塞固定安装牢固3应急照明回路的设置、应急照明时间持续时间、安全出口指示标志灯设置、疏散指示标志灯安装高度及设置部位均应符合设计要求符合设计及规范要求4防爆灯具的选型及其开关的位置和高度符合第31.3.1.4条规定符合设计及规范要求5金属卤化灯的安装符合第31.3.1.5条规定/般项目1引向单个灯具的绝缘导线截面积应与灯具功率相匹配，绝缘铜芯导线的线芯截面
6、不应小于Imm2符合设计及规范要求2防爆灯具安装还应符合31.3.2.2条规定符合设计及规范要求3灯具表面及其附件的高温部位靠近可燃物时，应采取隔热、散热等防火保护措施Z4金属岗化灯安装还应符合31.3.2.4条规定/施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程（建设单位项目代表）：年月日单位工程名称*分项工程名称抹灰工程验收部位变频设备间施工单位*专业负责人*项目经理*施工执行标准名称及编号*检验批编号*质量验收规范规定施工单位检查评定记录监理（建设）单位验收记与主控项目1接地装置的接地电阻值应符合设计要求符合设计及规范要求2接地装置的材料规格、型号应符
7、合设计要求符合设计及规范要求3接地装置在地面以上的部分，应按设计要求设置测试点符合设计及规范要求4防雷引下线的布置、安装数量和连接方式应符合设计要求符合设计及规范要求5当利用建筑物金属屋面做接闪器时，其材质及截面应符合设计要求符合设计及规范要求6防雷引下线与接地装置必须采用焊接或螺栓连接，防雷引下线与接闪器、接闪带必须采用焊接卡接连接符合设计及规范要求7所有设备的金属外壳、金属构筑物或管道等，均应与就近的接闪带可靠连接符合设计及规范要求8等电位联结端子箱、配电箱等进线金属套管、其他特殊要求房间的接地装置应与室外接地装置就近可靠连接符合设计及规范要求般项目1接地装置埋设深度应符合设计文件要求：符合设计及规范要求2接地装置的焊接搭接长度应符合第27.1.10条符合设计及规范要求3接闪带、防雷引下线的焊接搭接长度及要求应符合接地装置的焊接要求符合设计及规范要求4支持卡子、接闪带、断接卡子安装方式应符合设计要求符合设计及规范要求5接闪带安装、固定支架高度应符合设计要求符合设计及规范要求6室外接地网距建筑物距离应符合设计要求符合设计及规范要求施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程（建设单位项目代表）：
