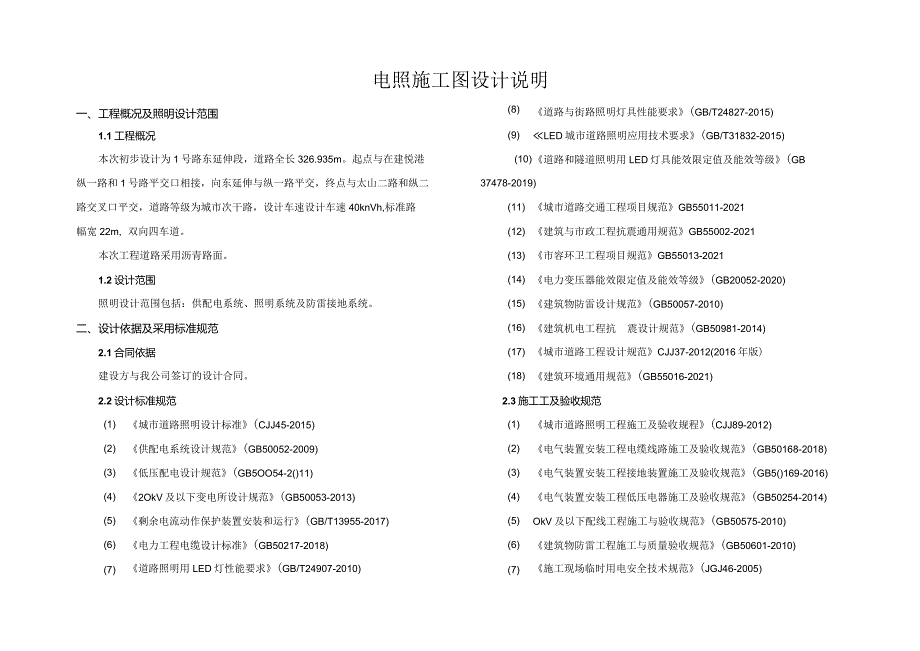

配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第1页
第1页 / 共23页

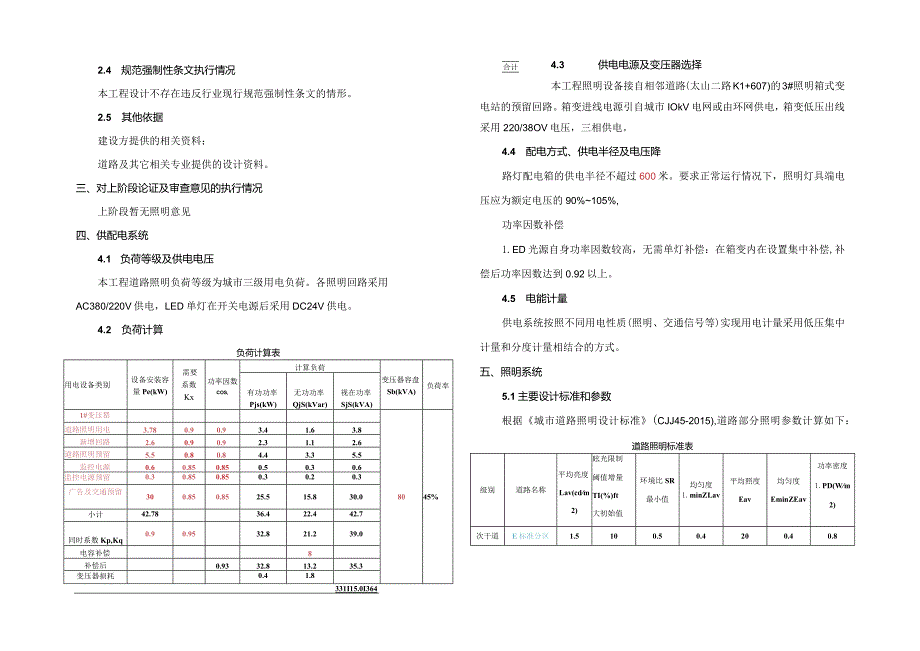

配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第2页
第2页 / 共23页

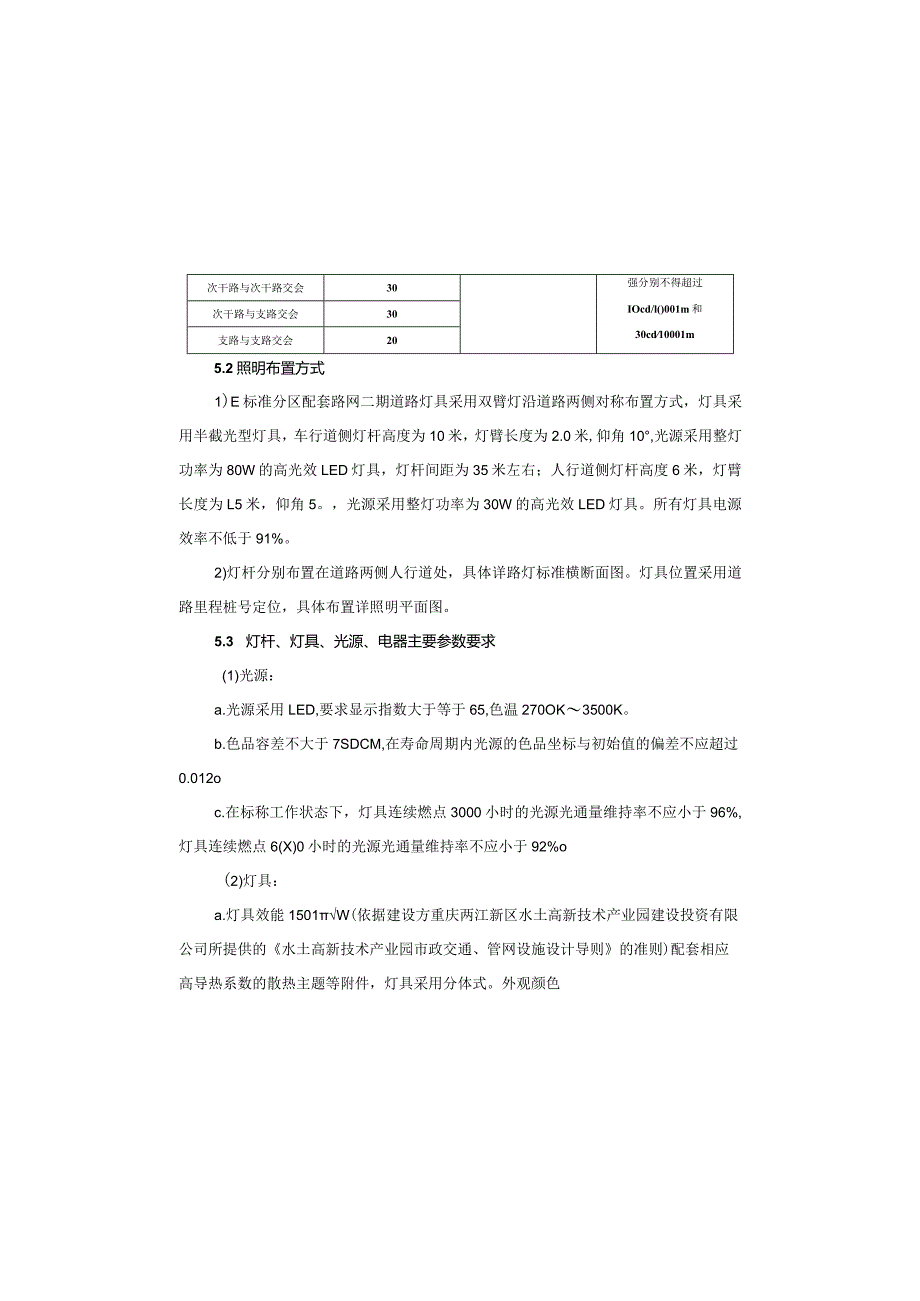

配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第3页
第3页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第4页
第4页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第5页
第5页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第6页
第6页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第7页
第7页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第8页
第8页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第9页
第9页 / 共23页
配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx_第10页
第10页 / 共23页
亲,该文档总共23页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx》由会员分享,可在线阅读,更多相关《配套路网二期道路工程(1号路东延伸段)电照施工图设计说明.docx(23页珍藏版)》请在第壹文秘上搜索。

1、电照施工图设计说明一、工程概况及照明设计范围(8)道路与街路照明灯具性能要求(GB/T24827-2015)1.1工程概况(9)LED城市道路照明应用技术要求(GB/T31832-2015)本次初步设计为1号路东延伸段,道路全长326.935m。起点与在建悦港(10)道路和隧道照明用LED灯具能效限定值及能效等级(GB纵一路和1号路平交口相接,向东延伸与纵一路平交,终点与太山二路和纵二37478-2019)路交叉口平交,道路等级为城市次干路,设计车速设计车速40knVh,标准路(11)城市道路交通工程项目规范GB55011-2021幅宽22m,双向四车道。(12)建筑与市政工程抗震通用规范GB

2、55002-2021本次工程道路采用沥青路面。(13)市容环卫工程项目规范GB55013-20211.2设计范围(14)电力变压器能效限定值及能效等级(GB20052-2020)照明设计范围包括:供配电系统、照明系统及防雷接地系统。(15)建筑物防雷设计规范(GB50057-2010)二、设计依据及采用标准规范(16)建筑机电工程抗震设计规范(GB50981-2014)2.1合同依据(17)城市道路工程设计规范CJJ37-2012(2016年版)建设方与我公司签订的设计合同。(18)建筑环境通用规范(GB55016-2021)2.2设计标准规范2.3施工工及验收规范(1)城市道路照明设计标准(

3、CJJ45-2015)(1)城市道路照明工程施工及验收规程(CJJ89-2012)(2)供配电系统设计规范(GB50052-2009)(2)电气装置安装工程电缆线路施工及验收规范(GB50168-2018)(3)低压配电设计规范(GB5OO54-2()11)(3)电气装置安装工程接地装置施工及验收规范(GB5()169-2016)(4)2OkV及以下变电所设计规范(GB50053-2013)(4)电气装置安装工程低压电器施工及验收规范(GB50254-2014)(5)剩余电流动作保护装置安装和运行(GB/T13955-2017)(5)OkV及以下配线工程施工与验收规范(GB50575-2010

4、)(6)电力工程电缆设计标准(GB50217-2018)(6)建筑物防雷工程施工与质量验收规范(GB50601-2010)(7)道路照明用LED灯性能要求(GB/T24907-2010)(7)施工现场临时用电安全技术规范(JGJ46-2005)合计2.4 规范强制性条文执行情况本工程设计不存在违反行业现行规范强制性条文的情形。2.5 其他依据建设方提供的相关资料;道路及其它相关专业提供的设计资料。三、对上阶段论证及审查意见的执行情况上阶段暂无照明意见四、供配电系统4.1 负荷等级及供电电压本工程道路照明负荷等级为城市三级用电负荷。各照明回路采用AC380/220V供电,LED单灯在开关电源后采

5、用DC24V供电。4.2 负荷计算负荷计算表用电设备类别设备安装容量Pe(kW)需要系数Kx功率因数COS,计算负荷变压器容盘Sb(kVA)负荷率有功功率Pjs(kW)无功功率QjS(kVar)视在功率SjS(kVA)1#变压罂8045%道路照明用电3.780.90.93.41.63.8新增回路2.60.90.92.31.12.6道路照明预留5.50.80.84.43.35.5监控电源0.60.850.850.50.30.6监控电源预留0.30.850.850.30.20.3广告及交通预留300.850.8525.515.830.0小计42.7836.422.442.7同时系数Kp,Kq0.9

6、0.9532.821.239.0电容补偿8补偿后0.9332.813.235.3变压器损耗0.41.8331I15.0I3644.3 供电电源及变压器选择本工程照明设备接自相邻道路(太山二路K1+607)的3#照明箱式变电站的预留回路。箱变进线电源引自城市IOkV电网或由环网供电,箱变低压出线采用220/38OV电压,三相供电。4.4 配电方式、供电半径及电压降路灯配电箱的供电半径不超过600米。要求正常运行情况下,照明灯具端电压应为额定电压的90%105%,功率因数补偿1.ED光源自身功率因数较高,无需单灯补偿:在箱变内在设置集中补偿,补偿后功率因数达到0.92以上。4.5 电能计量供电系统

7、按照不同用电性质(照明、交通信号等)实现用电计量采用低压集中计量和分度计量相结合的方式。五、照明系统5.1主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下:道路照明标准表级别道路名称平均亮度Lav(cdm2)眩光限制阈值增量TI(%)ft大初始值环境比SR最小值均匀度1.minZLav平均照度Eav均匀度EminZEav功率密度1.PD(Wm2)次干道E标准分区1.5100.50.4200.40.8次干路与次干路交会30强分别不得超过IOcd/l()001m和30cd10001m次干路与支路交会30支路与支路交会205.2照明布置方式1)E标准分区配

8、套路网二期道路灯具采用双臂灯沿道路两侧对称布置方式,灯具采用半截光型灯具,车行道侧灯杆高度为10米,灯臂长度为2.0米,仰角10,光源采用整灯功率为80W的高光效LED灯具,灯杆间距为35米左右;人行道侧灯杆高度6米,灯臂长度为L5米,仰角5。,光源采用整灯功率为30W的高光效LED灯具。所有灯具电源效率不低于91%。2)灯杆分别布置在道路两侧人行道处,具体详路灯标准横断面图。灯具位置采用道路里程桩号定位,具体布置详照明平面图。5.3 灯杆、灯具、光源、电器主要参数要求(1)光源:a.光源采用LED,要求显示指数大于等于65,色温270OK3500K。b.色品容差不大于7SDCM,在寿命周期内

9、光源的色品坐标与初始值的偏差不应超过0.012oc.在标称工作状态下,灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6(X)0小时的光源光通量维持率不应小于92%o(2)灯具:a.灯具效能1501W(依据建设方重庆两江新区水土高新技术产业园建设投资有限公司所提供的水土高新技术产业园市政交通、管网设施设计导则的准则)配套相应高导热系数的散热主题等附件,灯具采用分体式。外观颜色配套路网二期道路(1号路东延伸段)道路照明设计参数表级别道路名称平均亮度Lav(cdm2)眩光限制网值增量TI(%)大初始值环境比SR最小值均匀度1.minZLav平均照度Eav均匀度EminZEav

10、功率密度1.PD(Wm2)次干路E标准分区配套路网二期道路(1号路东延伸段)1.5100.50.4230.40.4人行照明标准表道路等级级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)次干路37.51.52.51.5人行照明设计参数表道路等级级别路面平均照度维持值(Ix)路面最小照度维持值(Ix)最小垂直照度维持值(Ix)最小半柱面照度维持值(Ix)次干路37.51.52.51.5交会区照明标准值交会区类型路面平均照度维持值1.X照度均匀度眩光限制主干路与主干路交会500.4在驾驶员观看灯具的方位角上,灯具在90和80悬度角方向上的

11、光主干路与次干路交会50主干路与支路交会505.4 照明控制模式及技术要求(1)采用智能照明控制系统,控制系统有单灯控制、系统调控、防盗报警、参数监控、灯杆倾斜报警、漏电报警等功能。道路照明远程监控系统由上位机管理软件、集中控制器、终端控制器、(单灯控制器、双灯控制器)组成,集中控制器安装在配电柜内,终端控制器安装在照明终端。集中控制器通过GPRS无线网络与监控中心进行通信,终端控制器采用电力载波通信/RS485等方式与集中控制器进行通信。(2)管理系统具有遥控、遥测、遥信、遥调、线缆盗割报警等功能,解决了小概率事件(如雷雨、台风、天气、政务、节日需要、天文日蚀等)的灯具控制问题,实现了自动灯

12、具巡检及实时灯具检测,动态调节灯具运行参数,分析、记录灯具运行情况等。可根据不同地区、不同季节、不同天候合理设置并远程实时更改灯具运行方案,改变以前单一且固定的定时。(3)可根据不同道路不同时段的照度需求,设定多种分多段式功率调节方案,做到按需调光。管理系统实现了照明的精细化管理,显著提高了照明灯具运行质量和效率、提高城市“亮化”率、节省电能、降低运行成本和维护费用。(4)单灯控制器内集成漏电报警和灯杆倾斜报警装置,线缆防盗保证24小时实时监测。(5)兼容性和拓展性要求:能实现五遥功能、安全防护、智慧管理、便捷维护,能兼容和拓展智慧城市其他系统,如智慧城管系统、无线WlFl系统、视频监控系统、

13、报警求助系统、充电桩系统、道路积水智能预警系统、停车场智能系统、井盖智能系统等。应采用当地市政委指定的颜色或建设方指定的其他颜色。b.灯具防护等级不应低于IP65,光源腔的防护等级不应低于IP54,道路照明灯具维护系数0.7,灯具电气腔的防护等级不应低于IP43。c.灯具的电源模组应符合现行国家标准灯的控制装置第14部分:LED模块用直流或交流电子控制装置的特殊要求GB19510.14的要求,且可现场替换,替换后防护等级不应降低。d.灯具的无线电骚扰特性应符合现行国家标准电气照明和类似设备的无线电骚扰特性的限制和测量方法GB17743的要求,谐波电流限值应符合现行国家标准电磁兼容限值谐波电流发

14、射限值(设备每相输入电流16A)GB17625.1的要求,电磁兼容抗扰度应符合现行国家标准一般照明用电设备电磁兼容抗扰度要求GB/T18595的要求。e.灯具电源应通过国家强制性产品认证。(3)灯杆:灯杆材质为国标优质Q235或钢宝钢的特制SS400低硅低碳钢(其中Si0.04%、屈服强度245MPa)。提供钢材供货合同及质量证明书。灯杆采用内外壁热浸锌圆锥型钢管喷塑灯杆,热镀锌层厚度270um,锥度12/1000,外喷GB/T18922的1374号色哑光漆,壁厚不小于4mm,其制作应符合相应行业标准。灯杆下部设接线孔,配置专用防盗螺丝。本次部分照明灯杆采用“多杆合一”,集合了标志牌,信号灯等杆件的功能,由于多杆合一设施涉及多个专业、设备厂商和设施权属单位,合杆实施
