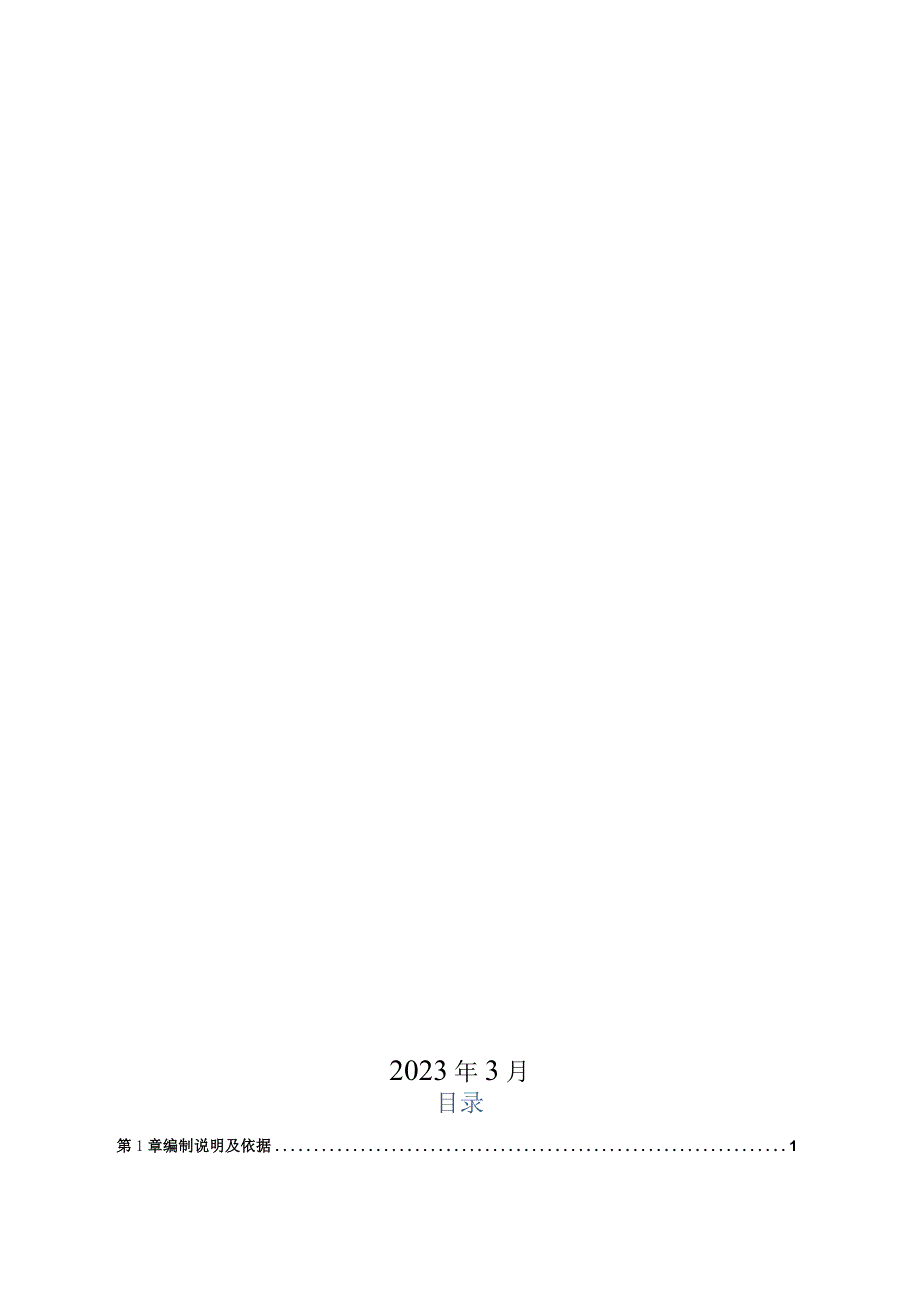

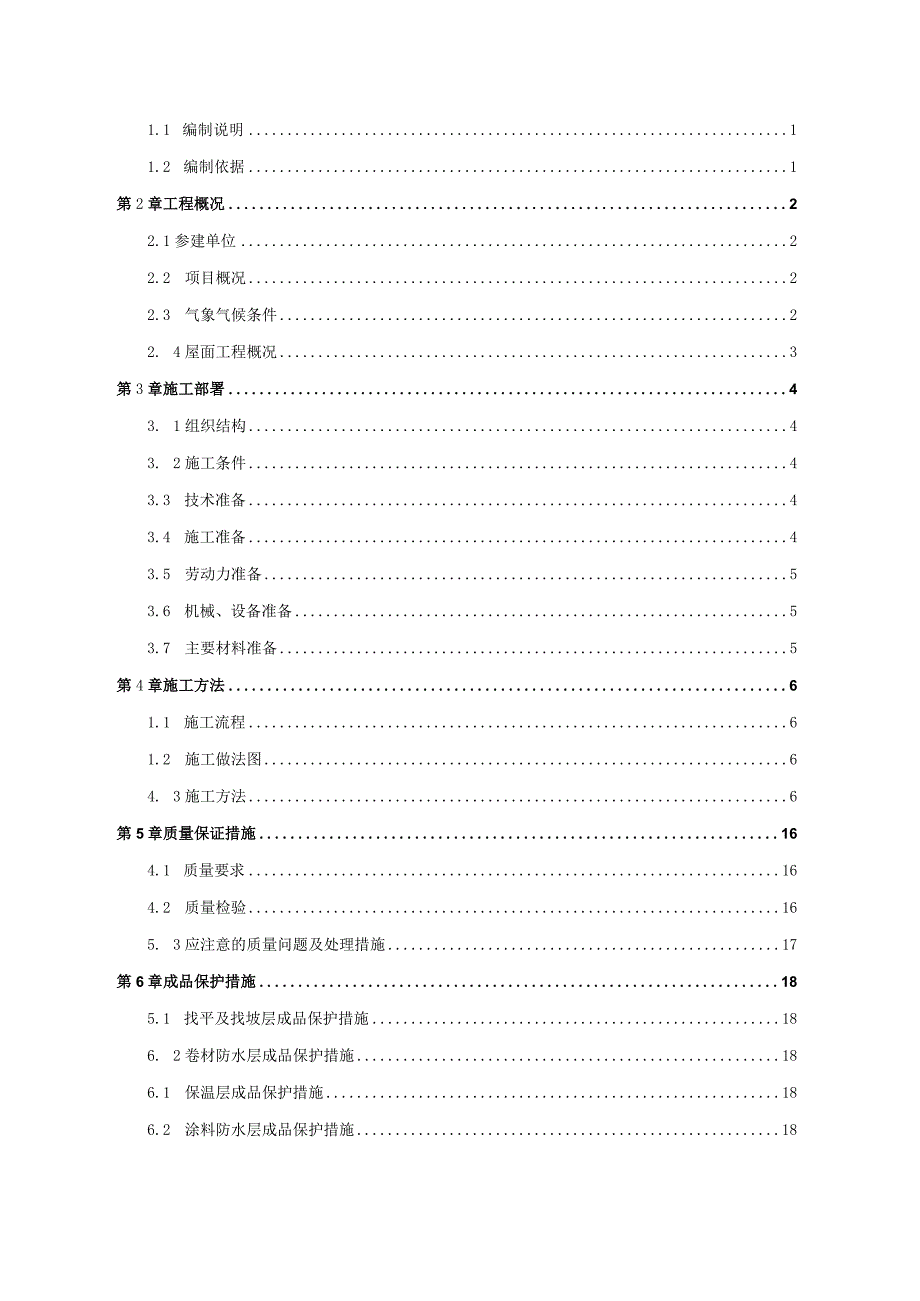

1、2023年3月目录第1章编制说明及依据11.1 编制说明11.2 编制依据1第2章工程概况22.1参建单位22.2 项目概况22.3 气象气候条件22. 4屋面工程概况3第3章施工部署43. 1组织结构43. 2施工条件43.3 技术准备43.4 施工准备43.5 劳动力准备53.6 机械、设备准备53.7 主要材料准备5第4章施工方法61.1 施工流程61.2 施工做法图64. 3施工方法6第5章质量保证措施164.1 质量要求164.2 质量检验165. 3应注意的质量问题及处理措施17第6章成品保护措施185.1 找平及找坡层成品保护措施186. 2卷材防水层成品保护措施186.1 保温

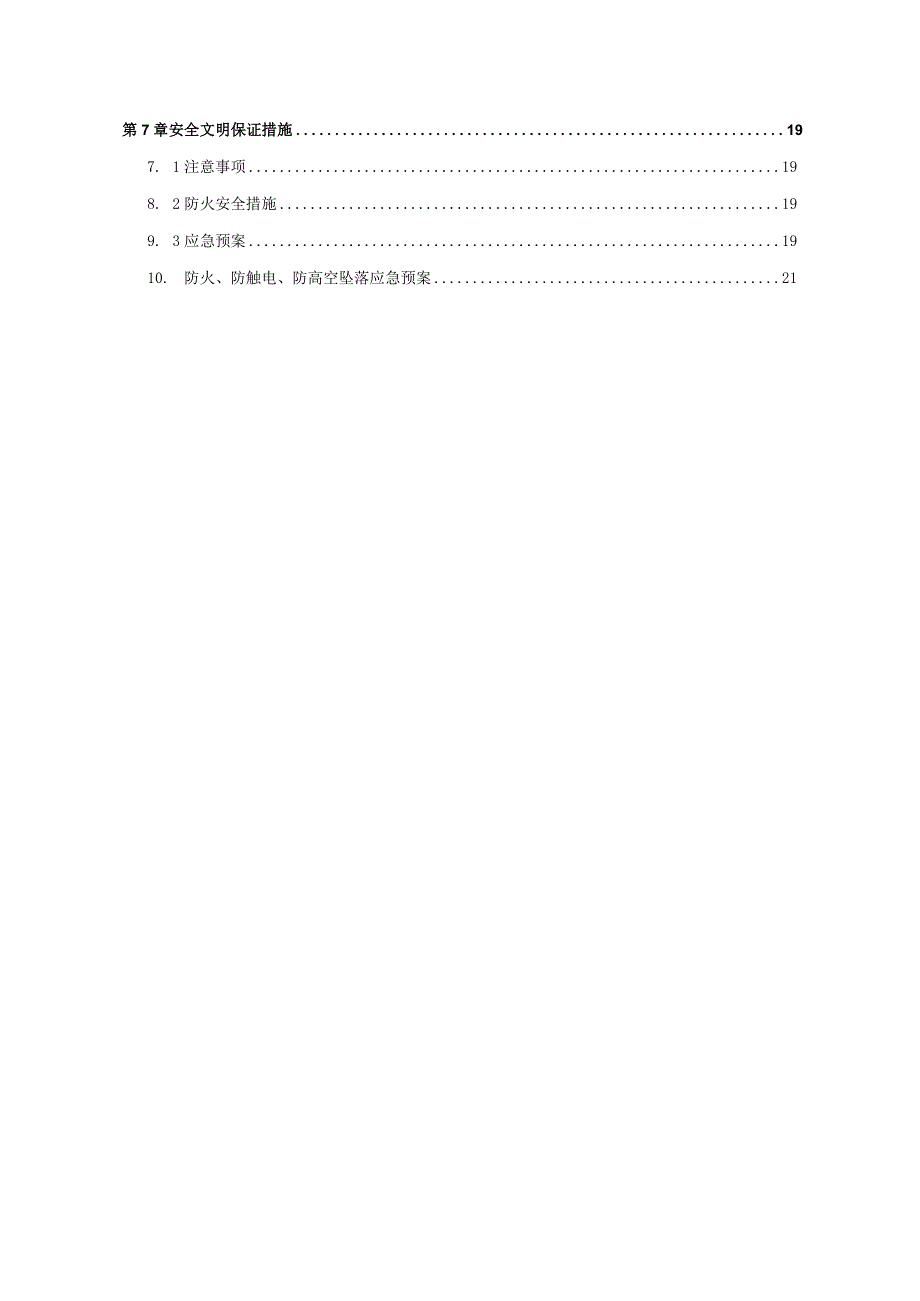

2、层成品保护措施186.2 涂料防水层成品保护措施18第7章安全文明保证措施197. 1注意事项198. 2防火安全措施199. 3应急预案1910. 防火、防触电、防高空坠落应急预案211.1编制说明项目屋面工程施工方案，项目部结合工程设计特点、业主质量要求和进度计划安排，本着经济、适用、安全可靠和施工便易的宗旨而编制。本方窠旨在指导屋面工程的施工，确保工程的施工质量、安全、组织安排得到有效控制。1. 2编制依据1.2. 1工期要求*建设项目施工总承包合同要求结合现场实际施工进度。1.3. 2施工图纸业主提供的施工图纸。1.4. 3相关规范、规程1、中华人民共和国、行业和济宁市主管部门颁布的有
3、关法律、法规及规定；2、中华人民共和国、行业和济宁市主管部门颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准。主要国家标准、规定一览表序号类型名称编号1国家标准建筑工程施工质量验收统一标准GB50300-20132屋面工程技术规范GB50345-20123屋面工程质量验收规范GB50207-20124建筑工程施工现场消防安全技术规范GB50720-20115行业标准种植屋面工程技术规程JGJ155-20136建筑施工安全检查标准JGJ59-20117建筑施工高处作业安全技术规范JGJ80-20168图集平屋面建筑构造12J201-19建筑构造通用图集建筑外保温（防火）10BJ2-U
4、2.1参建单位工程名称项目地点建设单位监理单位设计单位施工单位工程类别公共建筑2.2项目概况总建筑面积12877.13m2地下建筑面积2787.47m2地上建筑面积10089.66m2耐火等级一级结构使用年限50年结构抗震设防烈度7度基础形式筏板基础地下防水等级一级屋面防水等级1级建筑层数综合楼4层/保健楼2层/办公楼2层建筑高度综合楼21.33m保健楼12.7m办公楼12.7m结构体系框架结构结构材料钢筋混凝土砌体材料内隔墙：蒸压加气混凝土砌块和ALC墙板。地下防水材料3+4厚SBS防水卷材屋面防水材料3+3厚SBS防水卷材2. 3气象气候条件*位于东亚季风气候区，属暖温带大陆性季风气候，气
5、候条件优越，具有四季分明、光照充足、雨热同季、降水集中、干湿交替、无霜期长、偶有灾害等特点。年平均无霜期为199天，初霜日一般在10月下旬，终霜日一般在4月上旬。主要气象灾害有暴雨、寒潮、大风、干旱、冰雹等。2. 4屋面工程概况根据图纸要求，本工程屋面构造共有2种。屋面分类及构造做法表编号名称建筑工程做法耐火等级使用部位备注A细石混凝土平屋面（保温）140厚C20细石混凝土保护层随打随抹平压光扫毛，内配已400200双向钢筋网片（6mX6m分格缝宽20,密封胶嵌缝，钢筋网在分格处断开）A上人及非上人屋面防水等级I级2干铺玻纤布一道33+3厚SBS上翻至女儿墙顶部，不锈钢压条固定4刷基层处理剂一
6、道520厚1：2.5水泥砂浆找平压光6LC5.0轻骨料混凝土土，最薄处30厚2%找坡层780厚阻燃挤塑聚苯板，压缩强度25082厚聚氨酯防水涂料分4遍涂刷，上翻高度建筑完成面以上250mm920厚1：3水泥砂浆找平10现浇钢筋混凝土屋面板B细石混凝土平屋面G吃温）140厚C20细石混凝土保护层随打随抹平压光扫毛，内配C400200双向钢筋网片（6m6m分格缝宽20,密封胶嵌缝，钢筋网在分格处断开）A非上人屋面防水等级I级2干铺玻纤布一道33+3厚SBS上翻至女儿墙顶部，不锈钢压条固定4刷基层处理剂一道520厚1：2.5水泥砂浆找平压光6LC5.0轻骨料混凝土土，最薄处30厚2%找坡层720厚1
7、：3水泥砂浆找平8现浇钢筋混凝土屋面板2.1 组织结构成立项目屋面工程施工领导小组，如下:组长:副组长:3. 2施工条件1、屋面女儿墙及出屋面结构施工完毕，基层按要求处理完毕。2、屋面层结构验收通过。3、伸出屋面的管道、设备或预埋件等，应在屋面工程施工前安设完毕。4、设备等需要在结构上打膨胀螺栓的需要提前施工。3.3技术准备1、项目技术负责人参照有关国家规范以及地方性标准编制详细可行的屋面施工方案，对现场施工管理人员进行技术交底，明确设计意图和施工注意要点；组织相关人员学习相应国家施工及验收规范标准及图集，解决施工中存在的重难点，组织施工员对施工作业班组进行该分项工程的质量交底和安全交底，为现
8、场施工做好准备。并进行严格的三级技术交底，即技术负责人施工员一作业劳务队伍。2、大面积施工前先做好示范样板，经建设单位、监理单位以及施工单位确认并形成文字性东西，方可施工。施工时各道工序之间必须进行交接检验，上道工序合格后方可进行下道工序施工，并做好相关记录。3、材料的产品合格证书、性能检测报告齐全，已做好进场验收并记录，其复验报告完成。3. 4施工准备屋面工程施工应遵照“按图施工、材料检验、工序检查、过程控制、美观耐用”的原则。1、屋面工程施工时，应建立各道工序的自检、互检和交接检的三检制度并有完整的检查记录。每道工序完成，应由监理检查验收，合格后方可进行下道工序的施工。2、屋面防水层应由经
9、资质审查合格的防水专业队伍进行施工。3、屋面工程所采用的防水、保温隔热材料等应有产品合格证书和性能检验报告，材料的品种规格性能等应符合现行国家产品标准和设计要求，材料进场后应按规范要求抽样复检，并提出试验报告，不合格的材料不得在屋面工程中使用。4、当下道工序或相邻工程施工时，对屋面已完成部分应及时采取保护措施。5、伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔、打洞或重物冲击。6、不同品种材料应分别堆放并储存于阴凉通风室内，严禁接近热源和火源，卷材宜直立堆放，其高度不宜超过二层。3. 5劳动力准备屋面工程施工劳动力计划表序号名称数量备注1专业防水工6
10、防水卷材铺贴2钢筋工4屋面钢筋网片绑扎及铺设3混凝土工5屋面找坡层、找平层、防水保护层施工4测量工2测量放线5保温工5保温板铺装6普工3屋面清理、材料转运、文明施工等3.6 机械、设备准备屋面工程旅工机械、设备计划表序号名称单位数量用途1塔吊1材料转运2汽车吊（根据现场具体情况安排）台1材料转运3铁锹个5砂浆、混凝土层施工4水平刮杆个5砂浆、混凝土层刮平5铁抹子个5砂浆、混凝土层收面6卷尺、钢尺个2测量放线7滚刷、扫帚、锤子、剪刀、小线个若干Z3.7 主要材料准备3. 7.1主要材料计划主要材料提前考察落实好供货单位，保证材料合格。4.1施工流程结构验收一闭水试验及裂缝漏水点修补一基层清理f水
11、泥砂浆找平层施工一刷2厚聚氨酯防水涂料f闭水试验一80厚挤塑聚苯板施工一LC5.0轻骨料混凝土2%找坡一3+3厚SBS上翻至女儿墙顶部一干铺纤维布一道一40厚C20细石混凝土施工（内配。4200双向钢筋网片）4. 2施工做法图4.2.1屋面施工做法图UfifC20WttIH*1 内 姆200，晌网片 Z干帐” T3. 33SBSltJU 74SOX4. f-5. 2012.5m, LC5.0t. M30Wtm7. Mtfl. 2WO419. 20k3M:ji-4QK20i5Um A也420饿向陶片2. fW4-3. 33SBSnO 不像粗4. 5. 2011 25娘Mu讦班6. LC5.0tl
12、, tm)*ft*2%Zt0岁；3水版丽 M1io. *ceoif*保温屋面做法非艇屋面做法4.3施工方法4.3.1屋面设备基础施工屋面设备基础由安装提供施工图纸及配合施工，施工前应注意复核设备基础高度,充分考虑屋面做法的厚度，防止设备基础高度不足被掩埋。4.3.2基层清理1、对基层表面的污垢、灰渍采用高压水枪冲扫处理，对基层起砂部位进行打磨处理将基层表面的浮浆打磨掉，确保基层表面平整、牢固、光滑、均匀一致，不得有起砂、空鼓等缺陷，并达到一定的强度（1.2MPa以上）。2、屋面阴阳角使用圆角抹子抹成圆角，阴角圆角直径应不小于50mm,阳角圆角直径不应小于20mm。3、墙体螺杆眼使用专用堵块填塞
13、，填塞后涂抹一层防水砂浆。4.3.3聚氨酯防水涂料施工（限于保温屋面）1、防水基层应按设计要求用20厚1:3水泥砂浆做代平层，表面应平整压光，不允许有凹凸不平、松散和灰尘等缺陷。排水口或地漏要低于整个防水层，以便排出积水。带套管的管道应高出底座表面20毫米以上。阴角应做成半径为IOMM的小圆角，以便于涂料施工。2 .所有突出层面管件必须安装牢固，接缝严密，端部光滑，无任何松动。3 .传统的聚氨酯防水涂料施工中，防水基层应基本处于干燥状态，含水率应小于9%0简单的测量方法是在基面上覆盖一块面积为Im2、厚度为1.52.0mm的橡胶板，静置23小时。如果被覆盖的基层表面没有水印，基层一面的胶皮上没有凝结水印，经验表明其含水率小于9。4 .施工前，先用铲子和扫帚清除基层表面的疙瘩、砂浆疙瘩等异物，并彻底清扫灰尘和杂物。阴阳角、管道根部、排水口都要仔细清理干净。如果发现油污和铁锈，应使用钢丝刷、砂纸和有机溶剂彻底清洁。5 .聚氨酯防水涂料施工方法5.1 施工基面应平整、清洁、无损伤、无灰尘、无油污。5.2 配料：按照A组分:B组分=1:2的比例，先将A组分放入容器中，再加入B组分，搅拌均匀后使用。5.3 为了隔绝基
