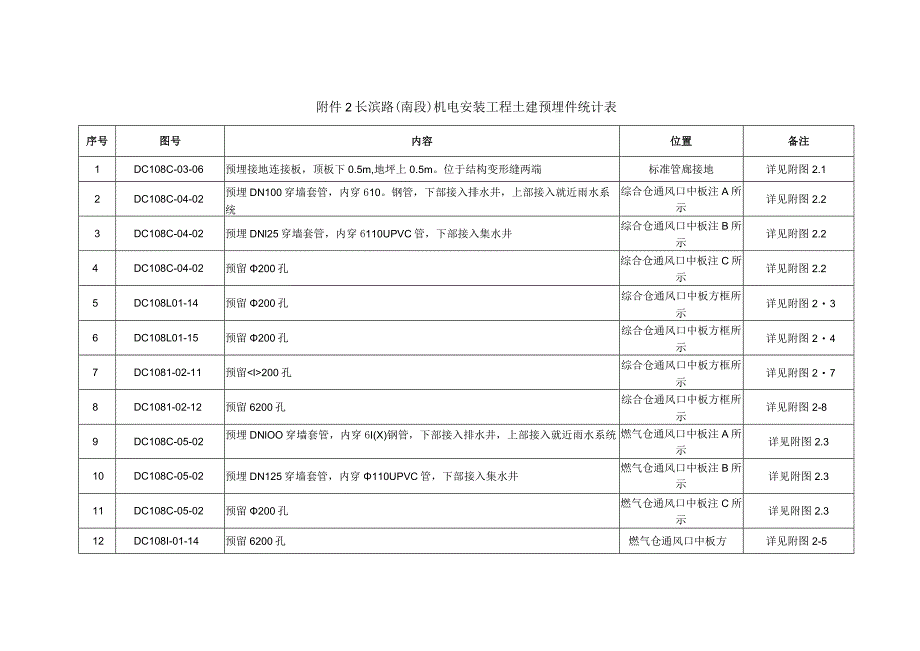

1、附件2长滨路(南段)机电安装工程土建预埋件统计表序号图号内容位置备注1DC108C-03-06预埋接地连接板，顶板下0.5m,地坪上0.5m。位于结构变形缝两端标准管廊接地详见附图2.12DC108C-04-02预埋DN100穿墙套管，内穿610。钢管，下部接入排水井，上部接入就近雨水系统综合仓通风口中板注A所示详见附图2.23DC108C-04-02预埋DNl25穿墙套管，内穿6110UPVC管，下部接入集水井综合仓通风口中板注B所示详见附图2.24DC108C-04-02预留200孔综合仓通风口中板注C所示详见附图2.25DC108L01-14预留200孔综合仓通风口中板方框所示详见附图2
2、36DC108L01-15预留200孔综合仓通风口中板方框所示详见附图247DC1081-02-11预留200孔综合仓通风口中板方框所示详见附图278DC1081-02-12预留6200孔综合仓通风口中板方框所示详见附图2-89DC108C-05-02预埋DNlOO穿墙套管，内穿6I(X)钢管，下部接入排水井，上部接入就近雨水系统燃气仓通风口中板注A所示详见附图2.310DC108C-05-02预埋DN125穿墙套管，内穿110UPVC管，下部接入集水井燃气仓通风口中板注B所示详见附图2.311DC108C-05-02预留200孔燃气仓通风口中板注C所示详见附图2.312DC108I-01-1

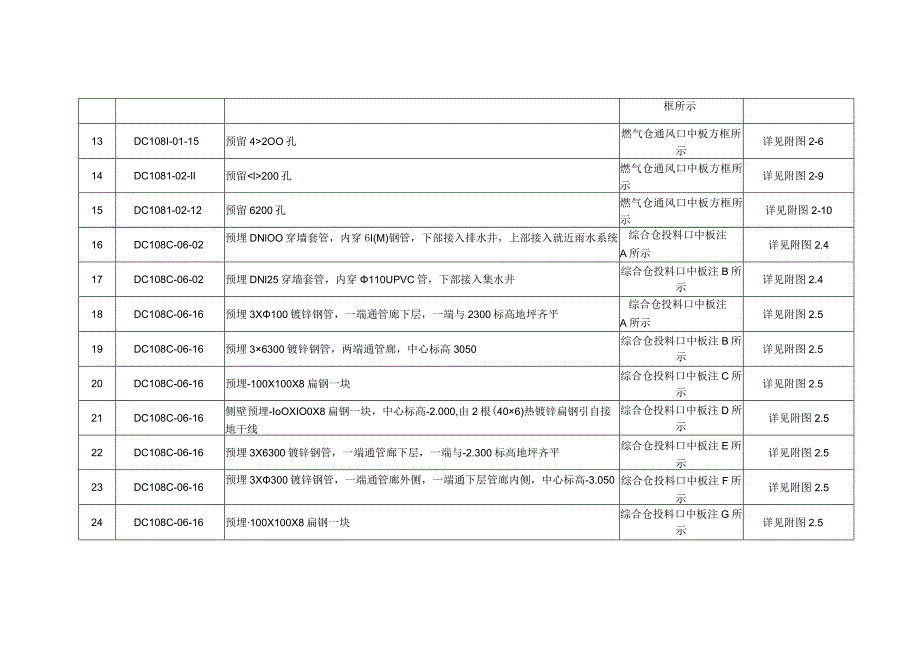

3、4预留6200孔燃气仓通风口中板方详见附图2-5框所示13DC108I-01-15预留42OO孔燃气仓通风口中板方框所示详见附图2-614DC1081-02-Il预留200孔燃气仓通风口中板方框所示详见附图2-915DC1081-02-12预留6200孔燃气仓通风口中板方框所示详见附图2-1016DC108C-06-02预埋DNlOO穿墙套管，内穿6I(M)钢管，下部接入排水井，上部接入就近雨水系统综合仓投料口中板注A所示详见附图2.417DC108C-06-02预埋DNl25穿墙套管，内穿110UPVC管，下部接入集水井综合仓投料口中板注B所示详见附图2.418DC108C-06-16预埋3
4、X100镀锌钢管，一端通管廊下层，一端与2300标高地坪齐平综合仓投料口中板注A所示详见附图2.519DC108C-06-16预埋36300镀锌钢管，两端通管廊，中心标高3050综合仓投料口中板注B所示详见附图2.520DC108C-06-16预埋-100X100X8扁钢一块综合仓投料口中板注C所示详见附图2.521DC108C-06-16侧壁预埋-IoOXIO0X8扁钢一块，中心标高-2.000,由2根(406)热镀锌扁钢引自接地干线综合仓投料口中板注D所示详见附图2.522DC108C-06-16预埋3X6300镀锌钢管，一端通管廊下层，一端与-2.300标高地坪齐平综合仓投料口中板注E所

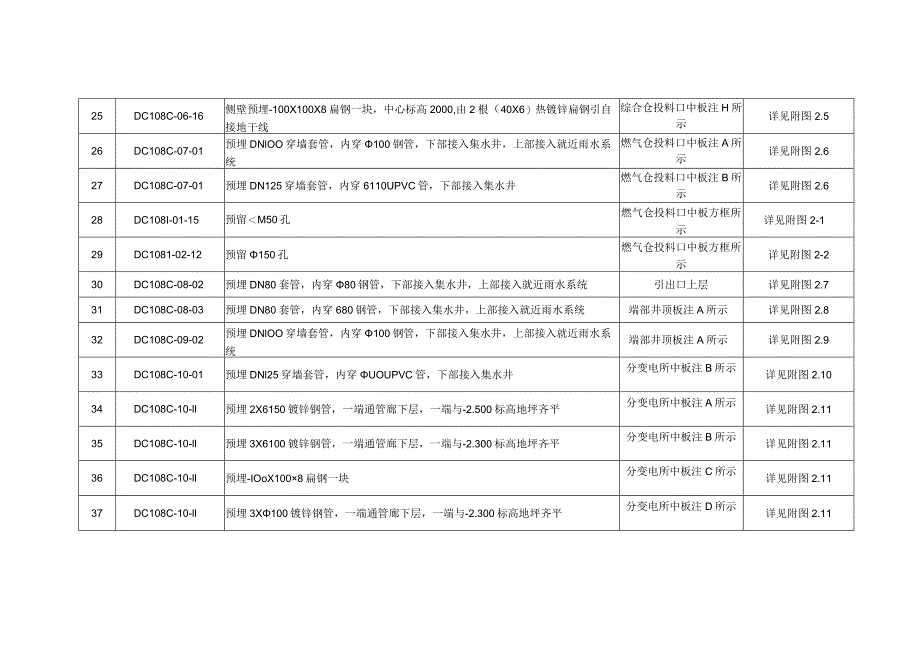

5、示详见附图2.523DC108C-06-16预埋3X300镀锌钢管，一端通管廊外侧，一端通下层管廊内侧，中心标高-3.050综合仓投料口中板注F所示详见附图2.524DC108C-06-16预埋100X100X8扁钢一块综合仓投料口中板注G所示详见附图2.525DC108C-06-16侧壁预埋-100X100X8扁钢一块，中心标高2000,由2根（40X6）热镀锌扁钢引自接地干线综合仓投料口中板注H所示详见附图2.526DC108C-07-01预埋DNlOO穿墙套管，内穿100钢管，下部接入集水井，上部接入就近雨水系统燃气仓投料口中板注A所示详见附图2.627DC108C-07-01预埋DN1
6、25穿墙套管，内穿6110UPVC管，下部接入集水井燃气仓投料口中板注B所示详见附图2.628DC108I-01-15预留M50孔燃气仓投料口中板方框所示详见附图2-129DC1081-02-12预留150孔燃气仓投料口中板方框所示详见附图2-230DC108C-08-02预埋DN80套管，内穿80钢管，下部接入集水井，上部接入就近雨水系统引出口上层详见附图2.731DC108C-08-03预埋DN80套管，内穿680钢管，下部接入集水井，上部接入就近雨水系统端部井顶板注A所示详见附图2.832DC108C-09-02预埋DNlOO穿墙套管，内穿100钢管，下部接入集水井，上部接入就近雨水系统
7、端部井顶板注A所示详见附图2.933DC108C-10-01预埋DNl25穿墙套管，内穿UOUPVC管，下部接入集水井分变电所中板注B所示详见附图2.1034DC108C-10-ll预埋2X6150镀锌钢管，一端通管廊下层，一端与-2.500标高地坪齐平分变电所中板注A所示详见附图2.1135DC108C-10-ll预埋3X6100镀锌钢管，一端通管廊下层，一端与-2.300标高地坪齐平分变电所中板注B所示详见附图2.1136DC108C-10-ll预埋-IOoX1008扁钢一块分变电所中板注C所示详见附图2.1137DC108C-10-ll预埋3X100镀锌钢管，一端通管廊下层，一端与-2.
8、300标高地坪齐平分变电所中板注D所示详见附图2.1138DC108C-10-llfjJi1001008扁钢一块分变电所中板注E所示详见附图2.1139DC108C-10-ll侧壁预埋-100Xlo0X8扁钢一块，中心标高2.000,由2根（40X6）热镀锌扁钢引自接地干线分变电所中板注F所示详见附图2.1140DC1O8C-11-O2预埋DNlOO穿墙套管，内穿6100钢管，下部接入集水井，上部接入就近雨水系统电力引出通道中板注A所示详见附图2.1241DC1O8C-11-O2预埋DN125穿墙套管，内穿6110UPVC管，下部接入集水井电力引出通道中板注B所示详见附图2.1242DC108D-02-01预埋700长DNlOO/80单法墙管，法兰端位于廊内，与集水井设置相对应；下部接入集水井，上部接入就近雨水系统综合管廊标准详见附表2.143预埋25镀锌钢管，一端通管廊下层，一端高于地坪50mm综合仓、燃气仓投料口、通风口中板方框所示详见附图1.1844预留洞口：内径850*850*250、外径1150*1150*250综合仓、燃气仓通风口进、出风口详见附图1.22、1.23
