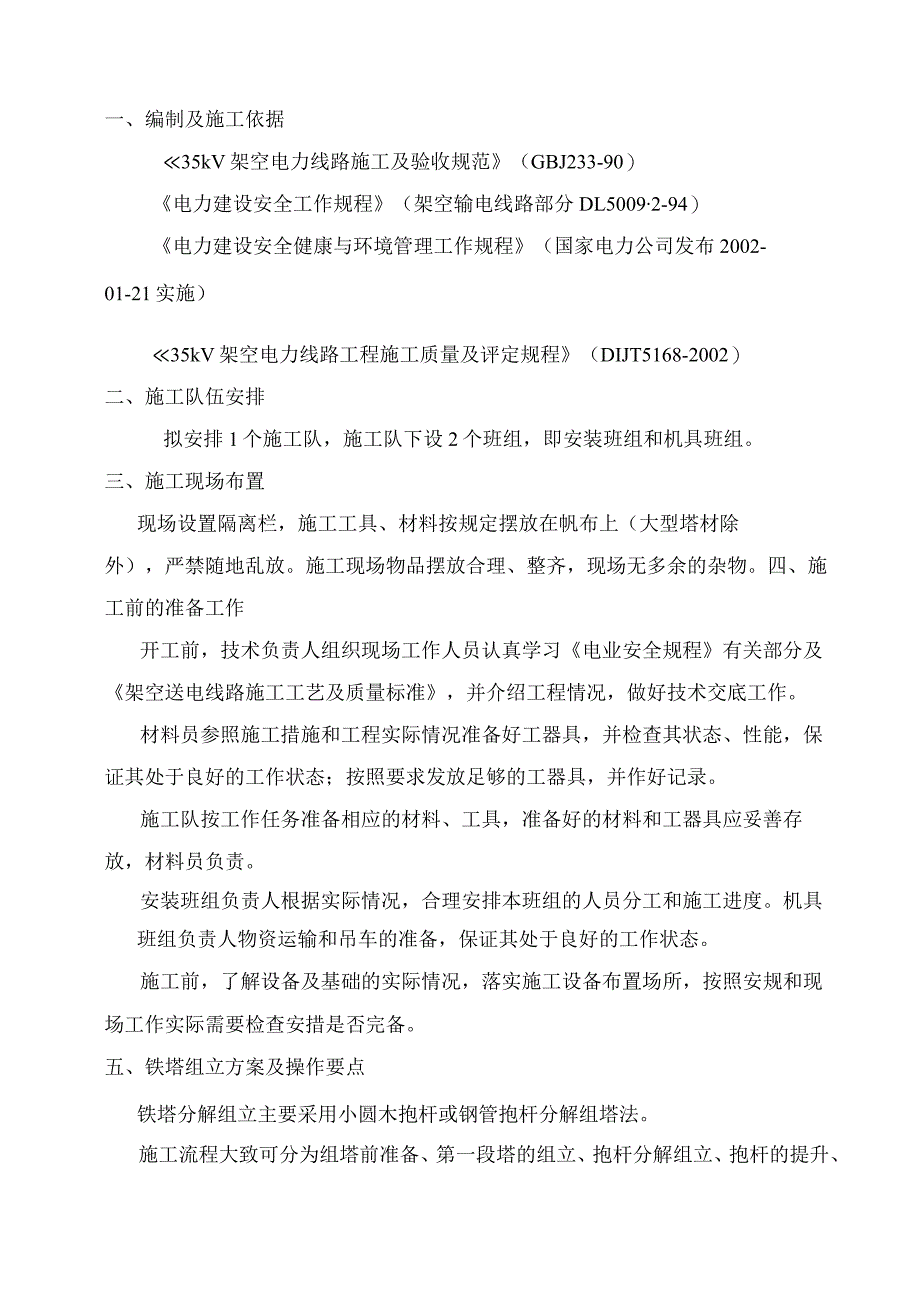

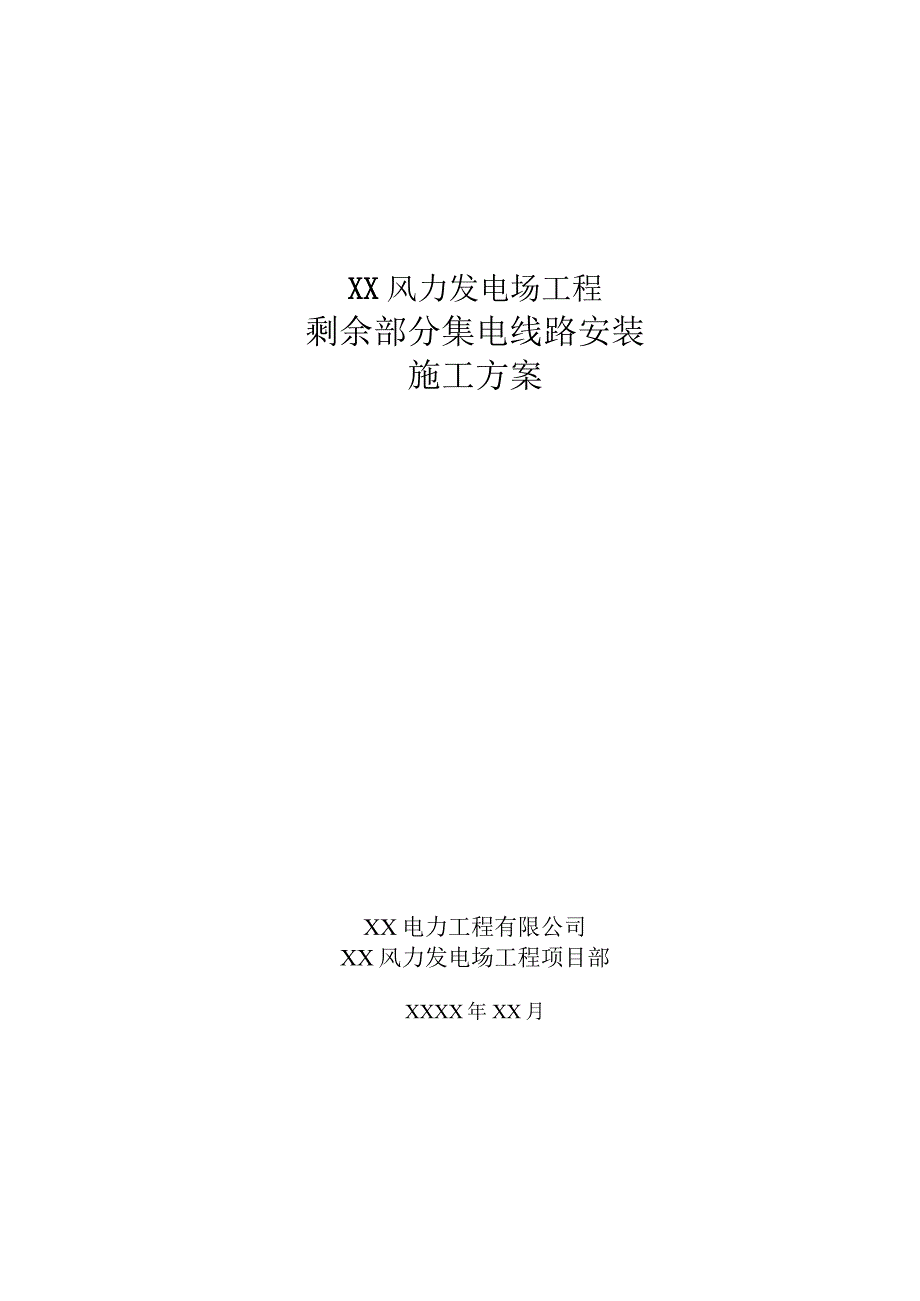

1、XX风力发电场工程剩余部分集电线路安装施工方案XX电力工程有限公司XX风力发电场工程项目部XXXX年XX月一、编制及施工依据35kV架空电力线路施工及验收规范（GBJ233-90）电力建设安全工作规程（架空输电线路部分DL50092-94）电力建设安全健康与环境管理工作规程（国家电力公司发布2002-01-21实施）35kV架空电力线路工程施工质量及评定规程（DIJT5168-2002）二、施工队伍安排拟安排1个施工队，施工队下设2个班组，即安装班组和机具班组。三、施工现场布置现场设置隔离栏，施工工具、材料按规定摆放在帆布上（大型塔材除外），严禁随地乱放。施工现场物品摆放合理、整齐，现场无多余
2、的杂物。四、施工前的准备工作开工前，技术负责人组织现场工作人员认真学习电业安全规程有关部分及架空送电线路施工工艺及质量标准，并介绍工程情况，做好技术交底工作。材料员参照施工措施和工程实际情况准备好工器具，并检查其状态、性能，保证其处于良好的工作状态；按照要求发放足够的工器具，并作好记录。施工队按工作任务准备相应的材料、工具，准备好的材料和工器具应妥善存放，材料员负责。安装班组负责人根据实际情况，合理安排本班组的人员分工和施工进度。机具班组负责人物资运输和吊车的准备，保证其处于良好的工作状态。施工前，了解设备及基础的实际情况，落实施工设备布置场所，按照安规和现场工作实际需要检查安措是否完备。五、

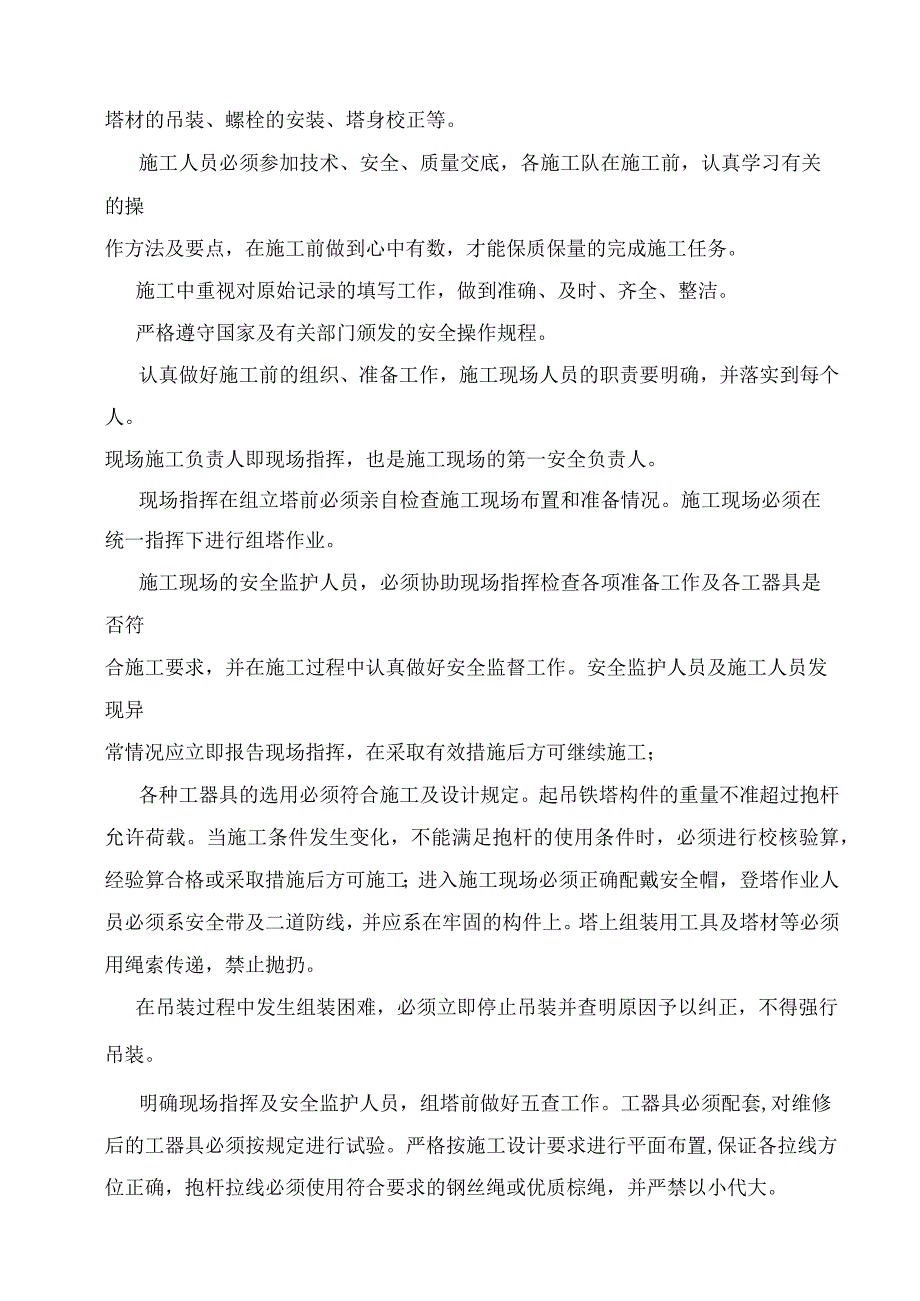

3、铁塔组立方案及操作要点铁塔分解组立主要采用小圆木抱杆或钢管抱杆分解组塔法。施工流程大致可分为组塔前准备、第一段塔的组立、抱杆分解组立、抱杆的提升、塔材的吊装、螺栓的安装、塔身校正等。施工人员必须参加技术、安全、质量交底，各施工队在施工前，认真学习有关的操作方法及要点，在施工前做到心中有数，才能保质保量的完成施工任务。施工中重视对原始记录的填写工作，做到准确、及时、齐全、整洁。严格遵守国家及有关部门颁发的安全操作规程。认真做好施工前的组织、准备工作，施工现场人员的职责要明确，并落实到每个人。现场施工负责人即现场指挥，也是施工现场的第一安全负责人。现场指挥在组立塔前必须亲自检查施工现场布置和准备情
4、况。施工现场必须在统一指挥下进行组塔作业。施工现场的安全监护人员，必须协助现场指挥检查各项准备工作及各工器具是否符合施工要求，并在施工过程中认真做好安全监督工作。安全监护人员及施工人员发现异常情况应立即报告现场指挥，在采取有效措施后方可继续施工；各种工器具的选用必须符合施工及设计规定。起吊铁塔构件的重量不准超过抱杆允许荷载。当施工条件发生变化，不能满足抱杆的使用条件时，必须进行校核验算，经验算合格或采取措施后方可施工；进入施工现场必须正确配戴安全帽，登塔作业人员必须系安全带及二道防线，并应系在牢固的构件上。塔上组装用工具及塔材等必须用绳索传递，禁止抛扔。在吊装过程中发生组装困难，必须立即停止吊
5、装并查明原因予以纠正，不得强行吊装。明确现场指挥及安全监护人员，组塔前做好五查工作。工器具必须配套,对维修后的工器具必须按规定进行试验。严格按施工设计要求进行平面布置,保证各拉线方位正确，抱杆拉线必须使用符合要求的钢丝绳或优质棕绳，并严禁以小代大。木抱杆应无腐、无结、无裂痕。其稍径不应小于130mm,抱杆杆径缩率应小于1%,长度不能超过8米；木抱杆单向弯曲应小于2%；抱杆工作时，控制每吊重量不超过200kg,抱杆倾角不超过15。；钢管抱杆使用材料应满足20#或35#钢材的规定；钢管应满足GB/T8162-1999结构用无缝钢管的要求；抱杆的焊接应满足GB/T12467-1998焊接质量要求的规
6、定。钢管抱杆的使用应严格遵照以下参数：抱杆倾角WI5。，起吊绳倾角20。，抱杆附加偏心距小于20Cnb抱杆拉线对地夹角45。无论是木抱杆或钢管抱杆必须打四条拉线按四角布置。提升抱杆时，头部拉线须均匀受力，拉力控制适度。起重时，必须保证系统安全稳定，在地面试吊调平后，方可进行正式起吊，并设置反方向平衡拉线。抱杆反向平衡拉线必须打紧，对地夹角不得大于45。；必要时，可用双木抱杆配合并对抱杆采取补强措施，以完成较大较重构件的起吊工作。注意被吊件的补强，防止塔材变形，各相邻节点主材的弯曲不得超过1/750,适当调整控制大绳方位，禁止硬拉硬拽。当完成横担吊装工作时，应使用双抱杆并对其采取补强措施。在吊装
7、作业时，所有工器具不得与塔材直接连接，连接处必须绑设垫木或麻袋片，以防损坏铁塔涮锌。六、混凝土杆组立方案及操作要点1）吊装就位的控制：标高控制：主要依靠下部找平，应在两根碎杆上标出埋深位置。就位后用水平仪与标高控制点复核。中心偏差控制：就位后用两台经纬仪观测控制，一台从顶部中心线及地面预测的中心线进行观测校正，另一台控制侧面。用根部的钢楔和风绳配合微调和临时固定。2）线杆架构的组装与吊装质量要求：线杆架构组装、吊装时要严格控制垂直度与标高，确保精确施工。为确保组装质量，防止因钢圈不圆或直径不一致而造成错口、起台现象,在组装前对所有将要对接的钢圈进行认真地检查，不合格的线杆决不组合。柱间钢圈焊接
8、前必须将钢圈口内（IOmnl范围）附着的混凝土浮浆清理干净，以防止焊接时因翻浆而产生的假焊、夹渣和气孔。线杆的吊装：检查纵横中心线、坑底标高正确与否，观查经纬仪的架设位置是否正确，检查吊车站位能否满足吊装条件以及倒链、缆风绳等附件是否完好齐全。组装后的线杆使用吊车吊在线杆的上部，缓缓从一头将其吊起，放入挖好的基础坑内，然后用缆风绳对称进行拖拉控制，每根缆风绳配一台It倒链固定连接在地锚上，利用倒链调整线杆的倾斜度或垂直度。核对无误后，按设计要求进行回填夯实。七、施工质量标准严格执行架空电力线路施工及验收规范GBJ233-9O及国家有关标准。铁塔组立后应正、直、平、齐，其尺寸偏差不得超过下列规定
9、：直线塔结构倾斜3%o；横担在主柱连接处的高差2%o；直线铁塔结构中心与中心桩横线路方向位移50mm；转角铁塔结构中心与中心桩横线路、顺线路方向位移50mm；铁塔组立后，各相邻节点间主材弯曲不得超过1/750,凡主材弯曲超差的，一律不许安装。质量保证措施：认真执行有关施工质量规定；各钢绳绑扎点均应加垫木或其它衬垫物，以防磨伤铁塔；各起吊构件均应做好补强，尤其是横担一类横长构件，必须做好补强，防止起吊时构件发生弯曲。八、安全、技术措施认真执行电力建设安全工作规程（架空输电线路篇）及公司制定安全保证措施。严格遵守技术纪律，认真作好施工前的技术、安全、质量交底工作，组织施工人员学习安全规程、施工工艺
10、及各项安全保证措施，提高职工的安全和自我保护能力。做好人员的组织工作，明确分工、明确职责，对施工重要环节必须选用责任心强、经验丰富的工作人员。进入施工现场必须正确佩带安全帽，施工作业人员应正确使用安全防护用品。组塔工作中，必须设安全监护人，全面负责安全工作，加强施工中安全监护工作，不仅监护人员要到位，而且监护责任必须明确。在每个作业点的每项作业中都必须由专人监护。并严格执行安全工作命令票制度。安全监护人员不得擅离工作岗位，不得从事安全监护职责以外的工作。组塔所使用的工器具、机械设备必须按施工设计的规格、数量配套，并对其进行全面检查，对不满足安全系数的工器具必须更换，对维修后的机具设备必须按规定
11、进行负载实验，严禁以小代大，以坏代好。现场指挥人员在组塔前，必须亲自作好“五查”工作：各方向地锚规格及埋深的检查；工器具规格及机械运行情况的检查；抱杆系统、制动系统、拉线系统的检查；各岗位操作人员到位情况检查；现场环境及视野情况检查。地面布置必须严格按照施工方案进行，所有地锚的方位和马道坡度及有效埋深必须符合要求，对水位较高、土质较差地区，必须采取加固措施。根据所选择的施工方案，严格控制单吊重量，严禁超负荷起吊。施工中，当被吊件离开地面以后，应停止牵引，检查各系统的受力情况是否正常，确认无误后方可继续起吊。对于临近带电线路的塔位，组塔时必须用绝缘尼龙绳作为铁塔控制绳及上下传递工器具的传递绳，严禁控制绳及传递接近临近的带电线路。组塔当日必须将螺栓紧固，危及安全的部件不得短缺。九、文明施工措施依据施工及验收规范施工。遵守规程，导则，守则，施工方案，技术方案作业。施工平面布置少占地，布局合理，场地平整，看守工棚整洁。材料分类存放，防潮，码放整齐。工器具分类存放，有条有理。划定作业区，四角插旗。插标示牌，内容应包括工作负责人，安全负责人，技术负责人，作业内容（组立方式），起吊简图。螺栓开包，分种类规格堆放在苫布编织布上，装袋使用。到现场携带安全帽，进作业区正确佩带安全帽，着装整齐。
