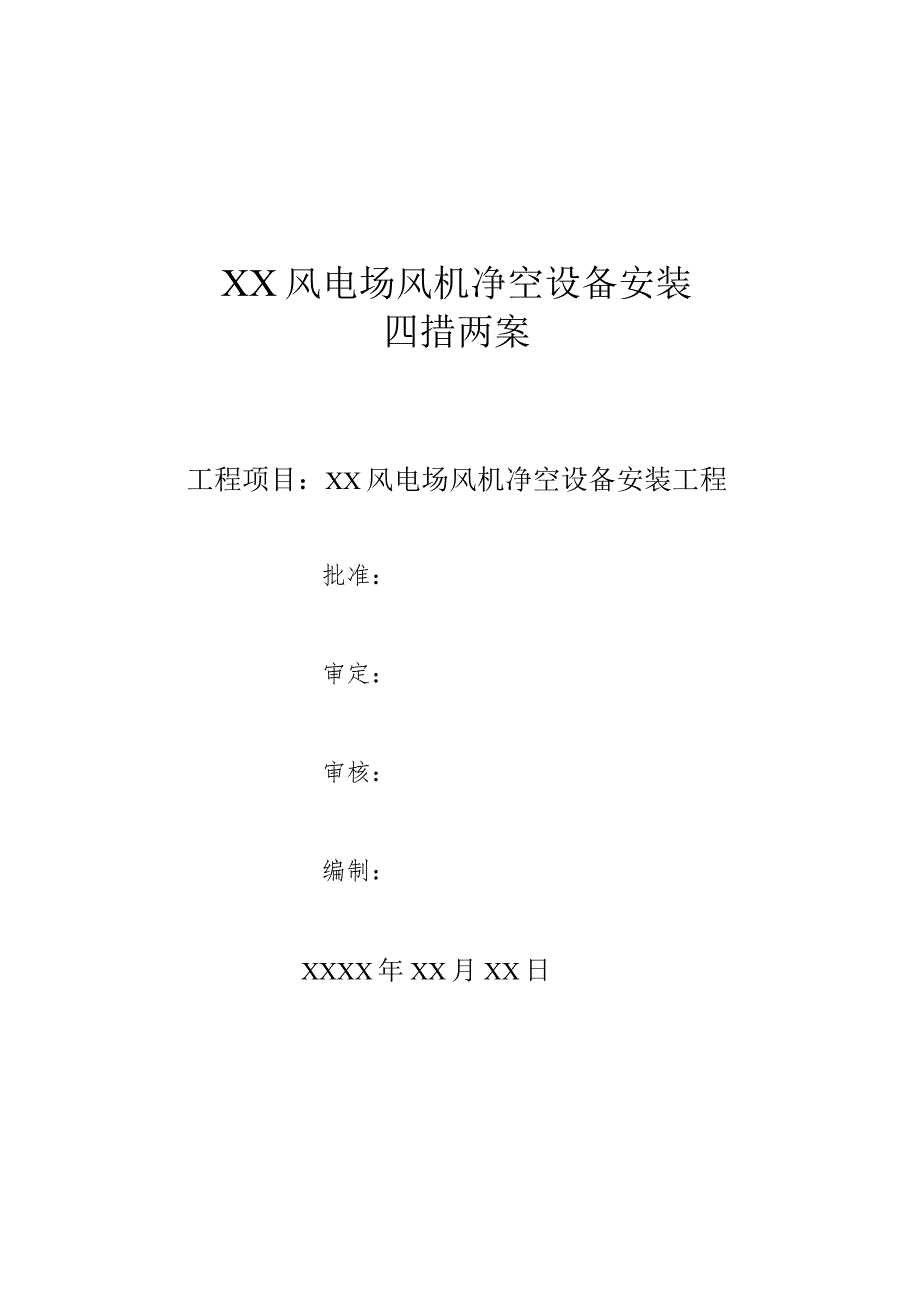

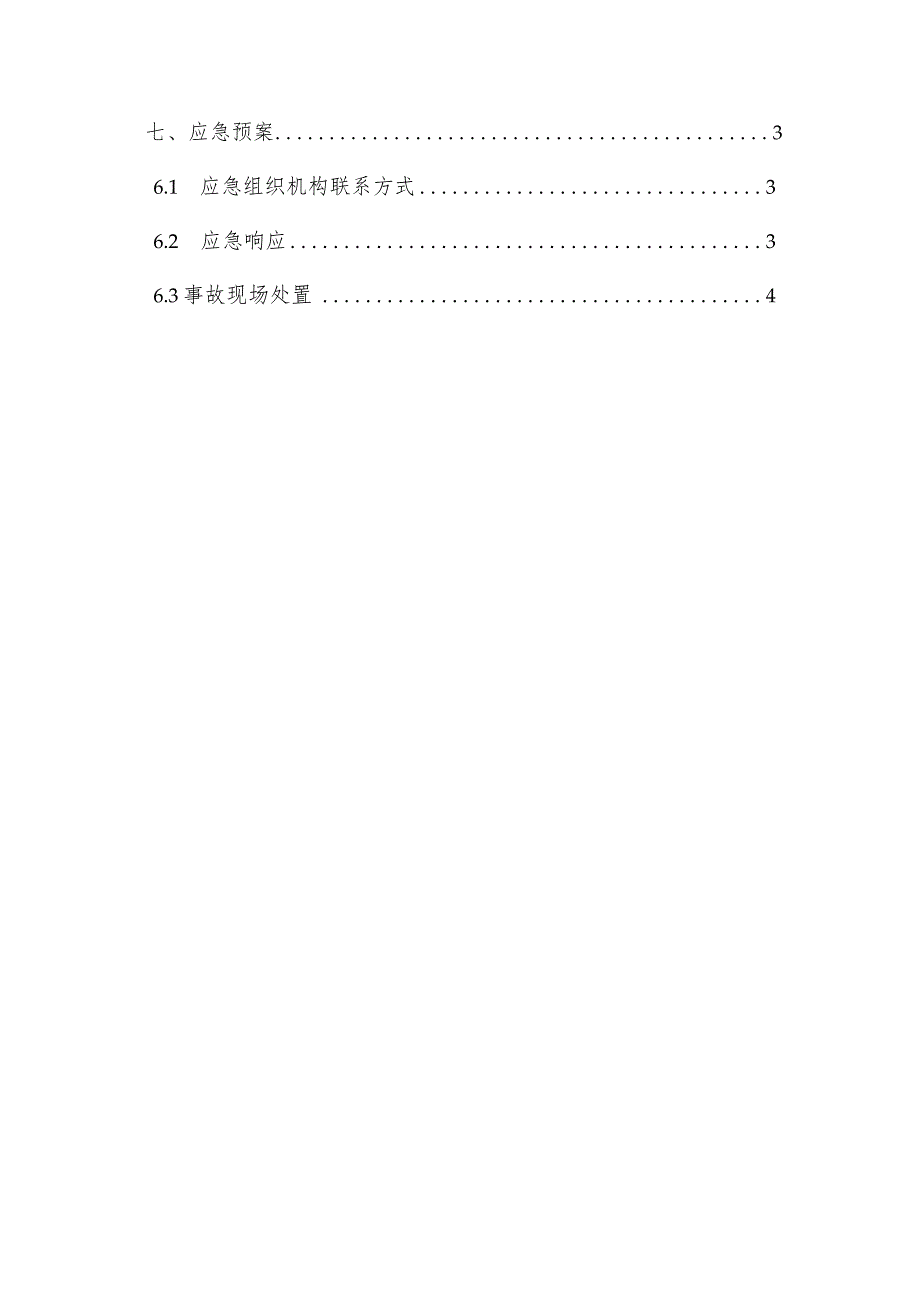

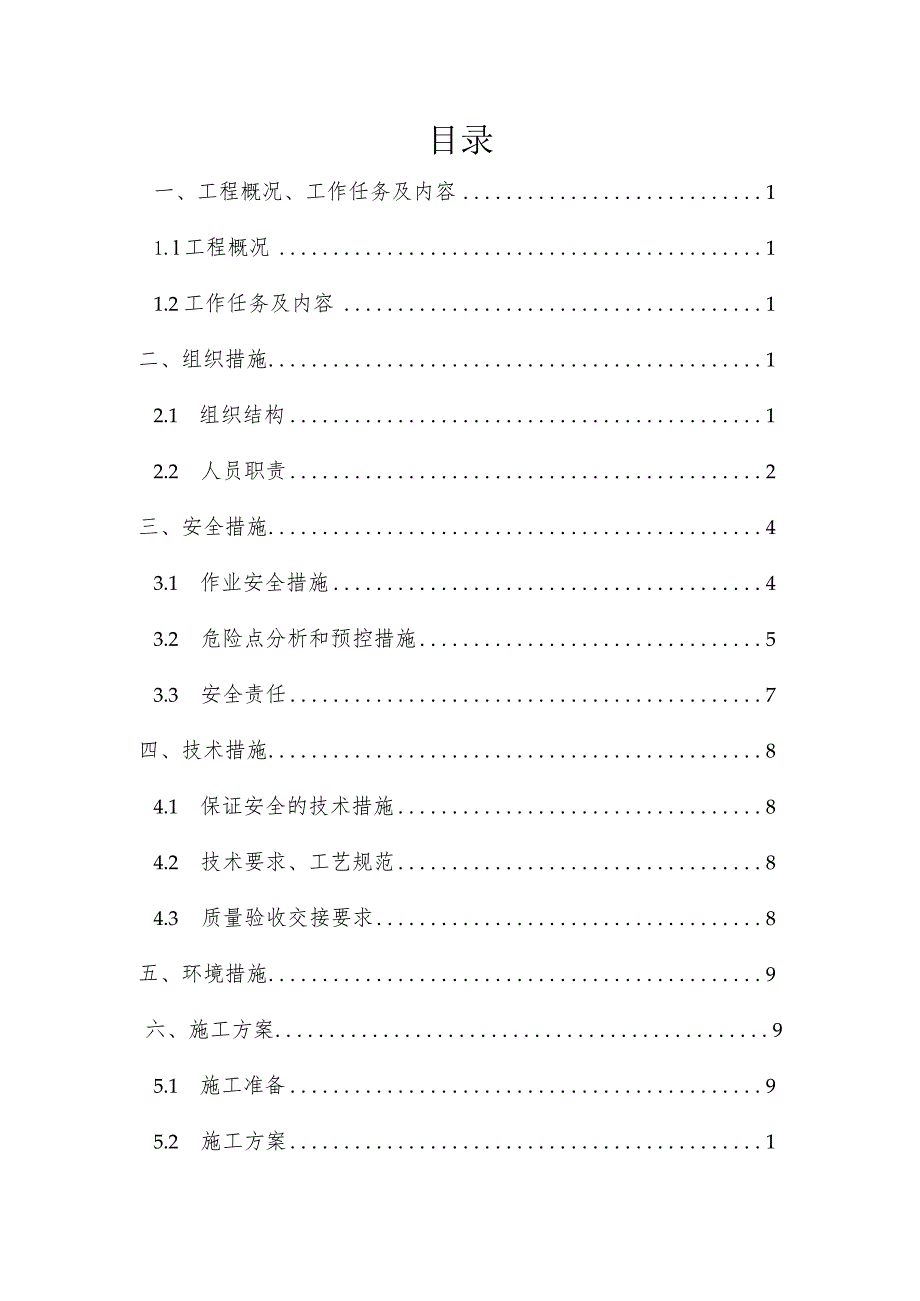

1、XX风电场风机净空设备安装四措两案工程项目：XX风电场风机净空设备安装工程批准：审定：审核：编制：XXXX年XX月XX日目录一、工程概况、工作任务及内容11.l工程概况11.2工作任务及内容1二、组织措施12.1 组织结构12.2 人员职责2三、安全措施43.1 作业安全措施43.2 危险点分析和预控措施53.3 安全责任7四、技术措施84.1 保证安全的技术措施84.2 技术要求、工艺规范84.3 质量验收交接要求8五、环境措施9六、施工方案95.1 施工准备95.2 施工方案1七、应急预案36.1 应急组织机构联系方式36.2 应急响应36.3事故现场处置4XX风电场风机净空设备安装三措两
2、案1工程概况、工作任务及内容1.1工程概况1.Ll编制目的：为保证XX风电场风机净空设备安装施工安全、有序进行，完善外委施工作业标准化管理，保证施工质量与进度,提高风电场应急处置能力，特编制本文件。1.L2适用范围：本文件适用于XX风电场风机净空设备工作。1.L3施工单位：XX科技有限公司1.L4计划工作时间：XXXX年XX月XX日至XXXX年XX月XX日。1.2工作任务及内容XX风电场风机净空设备安装工作。2组织措施2.1组织结构2.1.1项目负责人：XXX2.1.2安全监督人员：XXX2.1.3现场工作负责人：XXX2.1.4风电场运行负责人：XXX2.1.5现场安全员：XXX2.L6质量
3、验收负责人：XXX2.1.7验收工作成员:XXX、XXX2.1.8作业班组成员：XXX、XXX2.2人员职责2.2.1项目负责人2.2.1.1负责工作现场的组织、协调和管理，监控工程进度，监督“四措”和检修方案的正确实施；2.2.1.2全面领导和协调改造工作的顺利进行，防止任何人身、设备事故的发生；2.2.L3负责本次施工项目的全部资料管理。2.2.2安全监督人员2.2.2.1组织相关人员对本次现场作业的“四措两案”进行审核，保证本次作业安全进行；2.2.2.2负责本次作业现场安全监督，要及时发现现场安全隐患并及时处理；2.2.23监督现场工作人员遵守规程，正确使用劳动防护用品和执行现场安全措
4、施，监督现场环境卫生，保持作业现场干净整洁。2.2.3现场工作负责人2.2.3.1负责施工现场组织、协调和安全质量管理工作,掌握工程进度。2.2.3.2监督方案的贯彻实施和现场安全文明施工，对现场发生的问题负有解决的责任，并对现场工艺要求、工程质量进行初步验收。2.2.4风电场运行负责人2.2.4.1负责现场安全措施的正确有效实施；2.2.42检查工作票上所列安全措施的正确、合适，符合现场工作要求。2.2.5现场安全员2.2.5.1负责施工现场安全管理工作，监督安全措施的实施，对现场出现的安全隐患有制止和纠正的责任。2.2.6质量验收负责人2.2.6.1检查项目满足国家、行业、公司有关规程、规
5、定的要求，满足设备运行要求；2.2.62对施工质量进行检查把关，提出施工后存在的缺陷及隐患，并指导施工人员进行整改。2.2.7验收工作成员2.271配合质量验收负责人对施工质量进行检查，对验收负责人提出的缺陷及隐患，安排施工人员合理整改。2.2.8作业班组成员2.2.81负责工程现场的具体施工工作，是工程方案的具体实施人员，工作中必须严格执行工程“四措两案2.2.82服从工作负责人的安排，做好现场的安全防护工作。3安全措施3. 作业安全措施4. 1.l工作开工前应办好工作票，并严格按照工作票上的安全措施执行，施工内容及安全注意事项对作业人员进行交底，参加人员须签字，施工过程中必须设安全监护人，
6、安全监护人对施工人员必须监护到位。5. 1.2现场所有电器设备，非专业人员严禁操作，严禁私拉乱拽电线、电动设备等。施工用电机械应可靠接地。未经允许，任何人不得私接电源，使用临时电源应装设满足要求的漏电保护器。6. 1.3进入施工现场必须戴好安全帽，登高作业人员必须系好安全带，高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸，工具应随手放入工具袋。作业中的通道和登高用具，应随时清扫干净，传递物件禁止抛掷。7. 1.4施工区应设有安全隔离带，并设有明显安全标志。禁止无关人员入内。8. 1.5高处作业前，施工人员应做好防止高处坠落的安全措施。9. 1.6工作负责人必须时刻关注工作人员作业安全，全
7、3. 程监护，发现不安全行为或现象及时制止，严防高空坠落、机械伤害事件的发生。4. 1.7禁止在工作区域吸烟、使用明火。5. 1.8工作过程中，防止触电危险，做好防护措施6. 1.9工作间断时，全体工作人员撤出，安全措施保持不变，清理工作现场。间断后继续工作时，应检查安全措施的正确性。没有工作负责人带领，任何人不得进入工作现场。7. 1.10工作结束后工作负责人应向运行人员详细进行现场交代，并将其记入检修交代记录簿。记录的主要内容有工作完成情况，已经解决及未解决的问题及缺陷，运行、检修注意事项等。经运行人员检查无误后，双方应在检修记录簿上签字。8. 1.11工作人员要严格执行四措两案和危险点预
8、控措施，工作负责人要做好安全监护，安全技术主管不定期进行安全监督，确保施工安全。3.2 危险点分析和预控措施序号危险因素辩识可能导致伤害是否为重大危险因素控制方法序号危险因素辩识可能导致伤害是否为重大危险因素控制方法1现场作业条件核查不清，安全注意事项交待不清人员伤害及设备损坏是1.1 1有关人员必须在施工前对现场周围带电部位、大型施工器械的行走路线和工作位置及对施工构成障碍的外部因素等核查清楚。1.2 工作负责人向工作成员宣读工作票，交代现场安全措施、带电部位和其他注意事项。1.3 施工前核实当天风速预测情况，施工现场突起大风时应立即停止作业。2选派工作负责人和工作班人员不当人员伤害及设备损
9、坏是2.1工作负责人有较强的责任心和安全意识，能熟练掌握所承担工作的检修项目和质量标准。2.2工作班人员能在工作负责人指导下安全、保质、保量地完成承担的工作任务。3高空坠落摔伤人员伤害是3.1在高度超过1.5米处工作，作业人员必须使用安全带，或采取其他可靠的安全措施。4坠物打伤人或砸坏设备人员伤害及设备损坏是4.1 现场作业人员戴好安全帽，穿防砸鞋。4.2 高处作业应使用工具袋，不准随处乱放，传递工器具不得抛掷。5碰伤、摔伤人员伤害是5.1工作人员穿防滑鞋。5.2雷雨天气时应暂停作业。序号危险因素辩识可能导致伤害是否为重大危险因素控制方法6操作方式或工具选用不当伤人人员伤害是6.1 工作中必须
10、戴好安全帽。6.2 使用专用工具时需用力适度。6.3不准将手放在受力方向和尖硬物件之间，同时注意将身体躲开工具转动半径和受力方向。7突发性灾害人员伤害及设备损坏是7.1应有现场突发事件应急预案。7.2当事故发生时，立刻启动相应应急预案。8现场设备检查不到位设备损坏是8.1 作业前认真检查现场设备是否受到损伤。8.2 施工作业设备存在安全隐患不得强行施工。9安全措施拆除不全设备损坏是9.1认真核实安全措施是否全部拆除。9.2此工作由两人进行。3.3 安全责任3.3.1由于安全措施不到位造成的安全问题由项目负责人和运行负责人负相应责任。3.3.2对工作班成员因没有认真执行安全措施造成安全问题或施工
11、过程中出现的设备检查监督不到位造成的安全问题及经济损失，由安全监督人、项目负责人、现场安全监护负责人、现场工作负责人负相应责任。3.3.3因工作负责人指挥不到位（失误）造成的人身及设备损失，由工作负责人负相应责任。3.3.4因施工现场安全措施不到位、在工作中监督不到位（失误）造成的人身及设备损失，由安全监督人员、现场安全监护负责人负相应责任。3.3.5外来施工人员进入现场前应开展安全告知，保证人员熟悉现场工作路径、施工范围、工作内容和安全注意事项。4、技术措施4.1保证安全的技术措施4.Ll将风机手动停机4.1.2将风机运行/维护旋钮切至维护状态4.L3在风机塔筒门把手上悬挂“在此工作”标识牌
12、4.L4将风机叶轮可靠锁定4.2技术要求、工艺规范施工过程必须严格执行风力发电工程施工组织设计规范、风力发电场运行规程、风力发电场安全规程、风力发电场检修规程、风力发电机组设计要求、风力发电机组装配和安装规范、风力发电机组验收规范等相关规程、规范，相关人员全面熟悉本文件内容。4.3质量验收交接要求4.3.1施工质量满足国家及行业的设计与施工验收规范、标准及质量检验评定标准要求。4.3.2施工过程中注意对成品的保护，严格按照施工方案和相关施工技术措施等要求进行。每一程序施工结束后,经检验合格方能进行下一步施工作业，做好施工记录,并签字认可。5、环境措施在改造施工过程中保证对环境无影响，主要措施为
13、：对施工物料器具的妥善保管，施工完成后不遗留物料在风机。对施工产生的工业垃圾进行彻底清理，并带离现场，由施工单位妥善处理。6、施工方案6.1施工准备6.1.1施工工器具准备序号工具名称规格用量1一字螺丝刀1套2十字螺丝刀1套3偏口钳1套4角磨机1把5万用表1个6剥线钳1把6.L2施工耗材准备序号物料编号物料描述单位用量位号162040804300快固结构胶支1262051102300结构胶固化剂（快速）WD3134康达支1362040300400扎带（耐候性）_CV-300W/黑色冷包16.2施工方案步骤L使用平行工装及打孔工装确定打孔位置。使用量尺确定打孔工装位置：如示意图所示，前后方向上，
14、打孔工装与机舱前壁距离为1m。左右方向上，打孔工装位于机舱中线左侧，距离中线03mo此处开孔后续进行封堵。使用平行工装确定打孔工装平行度：平行工装两端始终保持平行，可根据实际情况调节距离，调节平行工装，使其两端紧靠机舱侧壁及打孔工装，使打孔工装与机舱侧壁保持平行。确定打孔工装位置及平行度后，使用切割工具紧贴打孔工装内框进行切割。使用平行尺工具确定设备安装位置前后方：位于塔壁与机舱前壁之间，靠近机舱前壁1米。如下示意图所示，Xl为1米。左右方：位于靠近机舱中线的位置（焊接线左侧），中线左侧0.3米。如下示意图所示，X2为0.3米。步骤2.在确定的安装位置上使用线框工具画出切割线并进行切割。步骤3.将箭头朝向机舱前方并使用平行尺保持探头前杠与舱体前壁平行。松开外壳固定螺丝，拆开外壳步骤4.通过旋转四角旋钮调整设备水平度，调整底板横向水平为0。，使用水平尺测量后拍照留存，然后调整探头仰角为18。后拍照留存。步骤5.使用胶水沿底座四周涂抹均匀，不留缝隙。步骤6.重新安装外壳，将外壳固定螺丝拧紧。步骤7.通电通气（具体根据客户现场情况而定）净空设备不影响机组内设备正常运行，不影响机组设备可靠性，并且对机舱设备环境不产生其他干涉因素。7、应急预案为了应对改造
