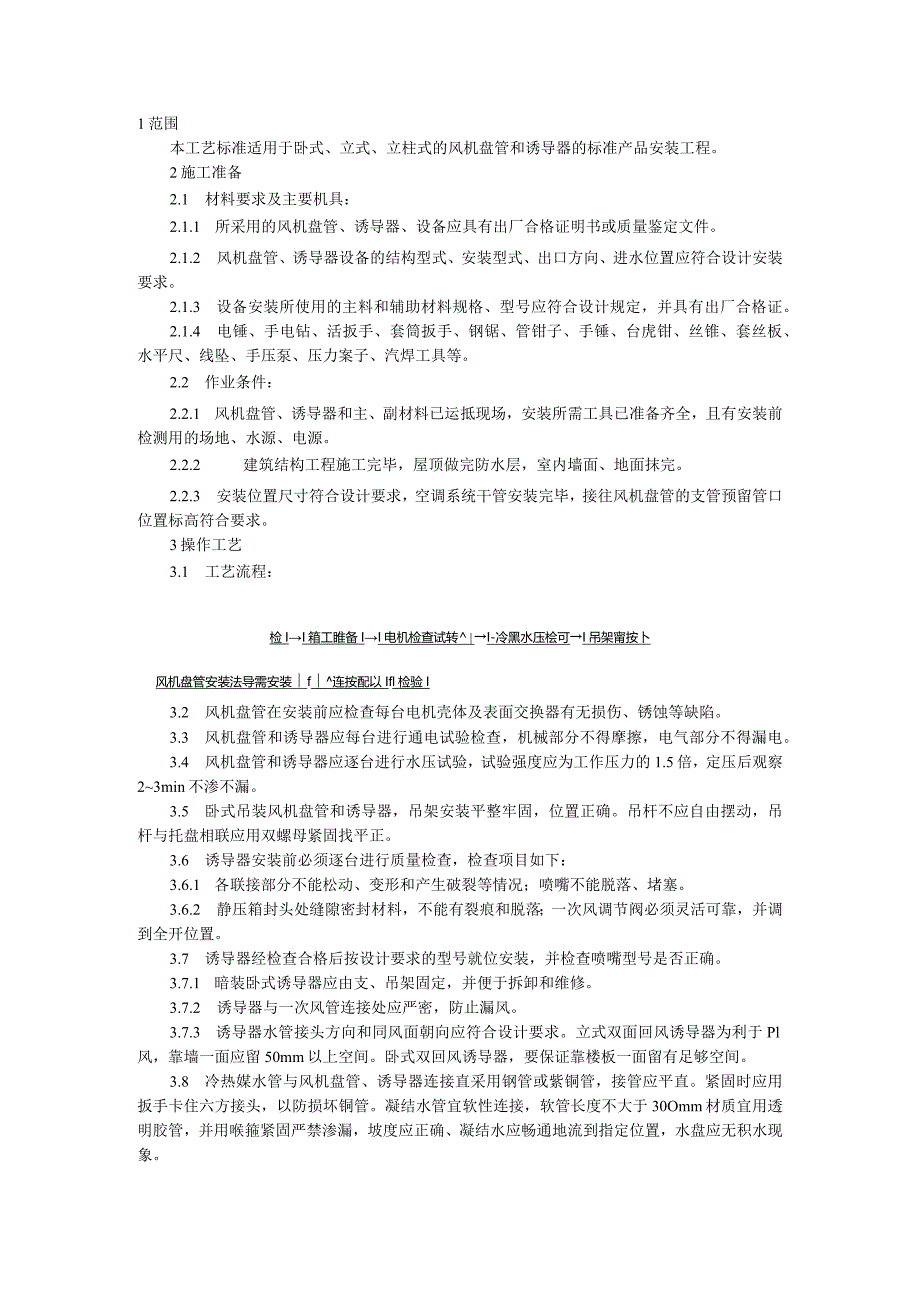

1、1范围本工艺标准适用于卧式、立式、立柱式的风机盘管和诱导器的标准产品安装工程。2施工准备2.1 材料要求及主要机具：2.1.1 所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。2.1.2 风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。2.1.3 设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。2.1.4 电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。2.2 作业条件：2.2.1 风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有
2、安装前检测用的场地、水源、电源。2.2.2 建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。2.2.3 安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。3操作工艺3.1 工艺流程：检II箱工睢备II电机检查试转I-冷黑水压桧可I吊架甯按卜风机盘管安装法导需安装f连按配以Ifl检验I3.2 风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。3.3 风机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。3.4 风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察23min不渗不漏
3、。3.5 卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。3.6 诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1 各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。3.6.2 静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。3.7 诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。3.7.1 暗装卧式诱导器应由支、吊架固定，并便于拆卸和维修。3.7.2 诱导器与一次风管连接处应严密，防止漏风。3.7.3 诱导器水管接头方向和同风面朝向应符合设计要求。立式双

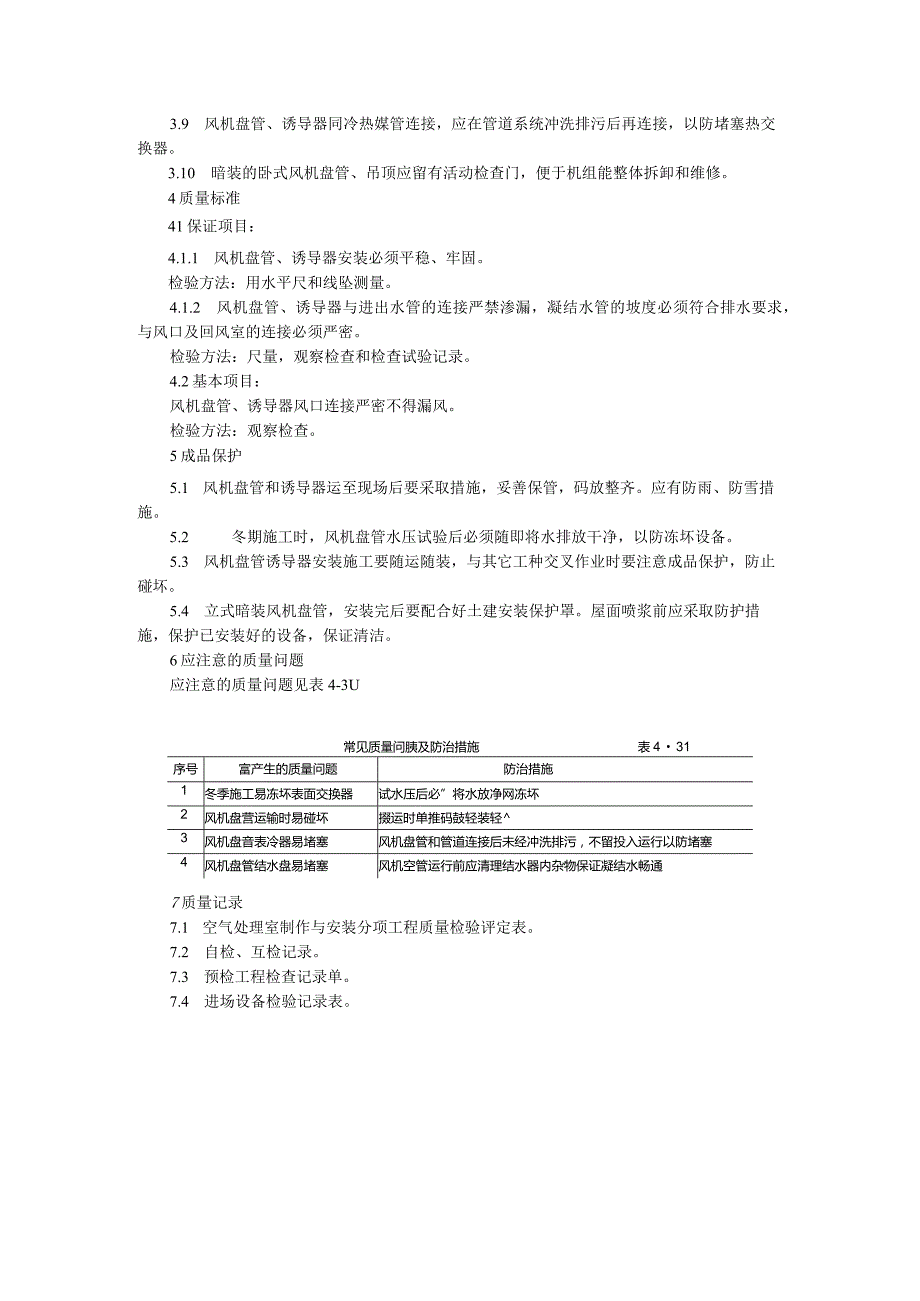

4、面回风诱导器为利于Pl风，靠墙一面应留50mm以上空间。卧式双回风诱导器，要保证靠楼板一面留有足够空间。3.8 冷热媒水管与风机盘管、诱导器连接直采用钢管或紫铜管，接管应平直。紧固时应用扳手卡住六方接头，以防损坏铜管。凝结水管宜软性连接，软管长度不大于30Omm材质宜用透明胶管，并用喉箍紧固严禁渗漏，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。3.9 风机盘管、诱导器同冷热媒管连接，应在管道系统冲洗排污后再连接，以防堵塞热交换器。3.10 暗装的卧式风机盘管、吊顶应留有活动检查门，便于机组能整体拆卸和维修。4质量标准41保证项目：4.1.1 风机盘管、诱导器安装必须平稳、牢固。检
5、验方法：用水平尺和线坠测量。4.1.2 风机盘管、诱导器与进出水管的连接严禁渗漏，凝结水管的坡度必须符合排水要求，与风口及回风室的连接必须严密。检验方法：尺量，观察检查和检查试验记录。4.2基本项目：风机盘管、诱导器风口连接严密不得漏风。检验方法：观察检查。5成品保护5.1 风机盘管和诱导器运至现场后要采取措施，妥善保管，码放整齐。应有防雨、防雪措施。5.2 冬期施工时，风机盘管水压试验后必须随即将水排放干净，以防冻坏设备。5.3 风机盘管诱导器安装施工要随运随装，与其它工种交叉作业时要注意成品保护，防止碰坏。5.4 立式暗装风机盘管，安装完后要配合好土建安装保护罩。屋面喷浆前应采取防护措施，保护已安装好的设备，保证清洁。6应注意的质量问题应注意的质量问题见表4-3U常见质量问胰及防治措施表431序号富产生的质量问题防治措施1冬季施工易冻坏表面交换器试水压后必”将水放净网冻坏2风机盘营运输时易碰坏掇运时单推码鼓轻装轻3风机盘音表冷器易堵塞风机盘管和管道连接后未经冲洗排污，不留投入运行以防堵塞4风机盘管结水盘易堵塞风机空管运行前应清理结水器内杂物保证凝结水畅通7质量记录7.1 空气处理室制作与安装分项工程质量检验评定表。7.2 自检、互检记录。7.3 预检工程检查记录单。7.4 进场设备检验记录表。
