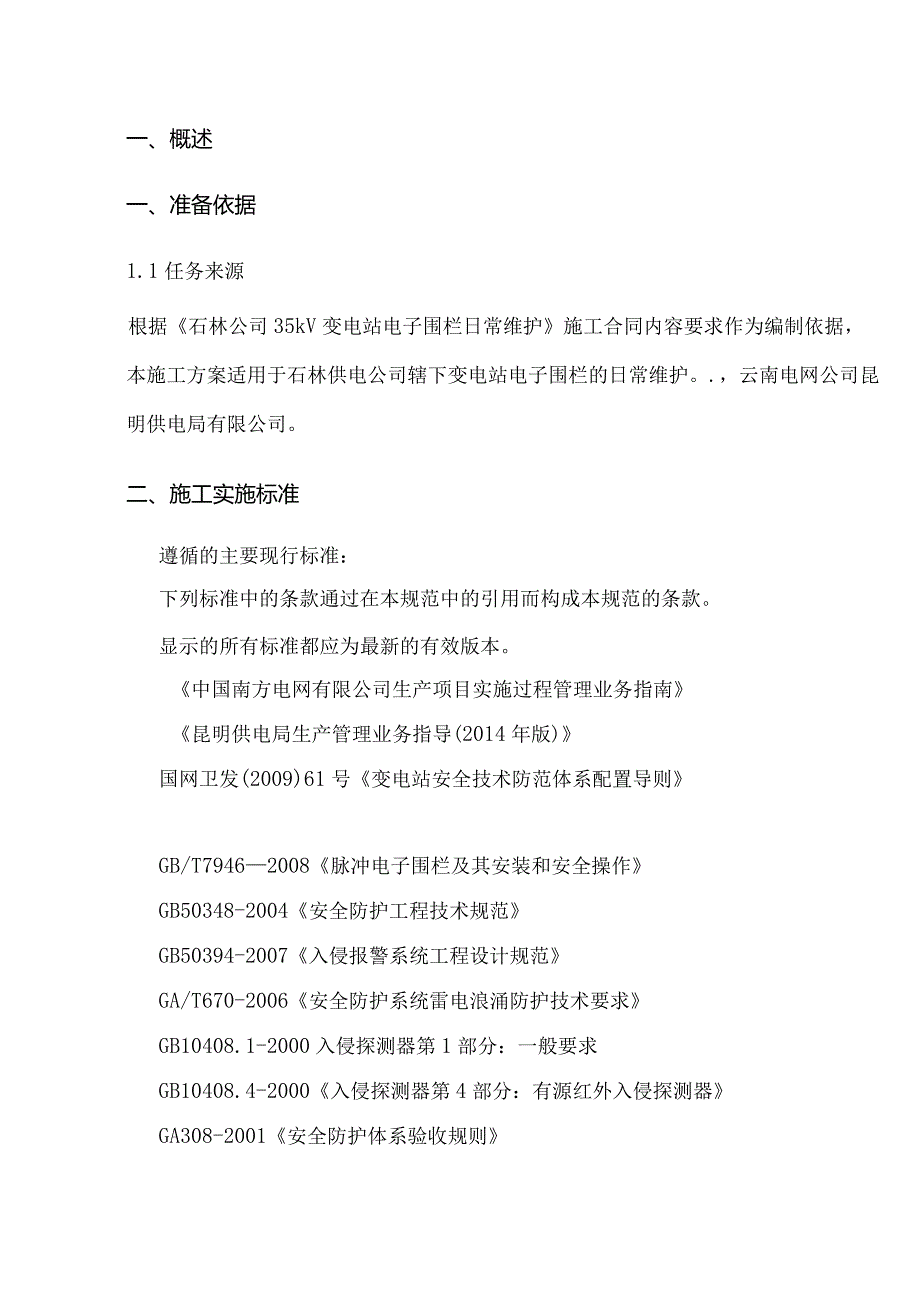

1、35kV变电站电子围栏日常维护工程建设方案及三项措施目录一、概述3一、编译依据32、施工实施标准3三、项目概况44.主要风险概述52.风险评估与控制51 .现场调查52、操作风险分析与控制8三、施工组织措施9项目人员92 .职责分工94.建设总体规划111.施工进度计划横杆图11二、施工过程11三、工期及施工进度表14五、施工技术措施、过程控制及验收要求151 .施工技术152 .过程控制和验收要求3六、施工安全措施16一、主要危险点及预防措施16七、现场文明施工与环境保护178 .现场应急响应17一、概述一、准备依据1.1任务来源根据石林公司35kV变电站电子围栏日常维护施工合同内容要求作为
2、编制依据，本施工方案适用于石林供电公司辖下变电站电子围栏的日常维护。.，云南电网公司昆明供电局有限公司。二、施工实施标准遵循的主要现行标准：下列标准中的条款通过在本规范中的引用而构成本规范的条款。显示的所有标准都应为最新的有效版本。中国南方电网有限公司生产项目实施过程管理业务指南昆明供电局生产管理业务指导(2014年版)国网卫发(2009)61号变电站安全技术防范体系配置导则GB/T79462008脉冲电子围栏及其安装和安全操作GB50348-2004安全防护工程技术规范GB50394-2007入侵报警系统工程设计规范GA/T670-2006安全防护系统雷电浪涌防护技术要求GB10408.1-
3、2000入侵探测器第1部分：一般要求GB10408.4-2000入侵探测器第4部分：有源红外入侵探测器GA308-2001安全防护体系验收规则GA/T368-2001入侵报警系统技术要求GB/T15408-1994报警系统电源装置、试验方法和性能规范GB/T16677/1996报警图像信号有线传输装置GB/T16796-1997安全防盗报警设备安全要求及试验方法GA/T74-2000安全系统通用图形符号GB50057-94建筑物防雷设计规范(2000年版)GB/T50314-2000智能建筑设计标准DG/TJ08-603-2002弱电工程通用技术招标书GB12663-2001防盗报警控制器通用
4、技术条件GB16796-1999安全防范与报警设备安全要求及试验方法EN61011(1993)“电子围栏激励器标准”三、项目概况3.1建设相关单位建设单位：昆明供电局石林供电有限公司项目责任单位：昆明供电局石林供电有限公司生产设备管理部设计单位：无监理单位：云南博井工程建设监理有限公司建设单位：昆明某科技有限公司运维单位：石林供电股份有限公司输变电管理处3.2建设范围及主要工程数量项目士林公司35kV变电站电子围栏日常维护建设范围对石林公司35kV大屯、板桥、三家村、长湖、月湖、龟山6个变电站的电子围栏系统进行日常维护。1、电围栏系统电源电压适应性测试、脉冲电压峰值测试、脉冲间隔时间测试、脉冲
5、持续时间测试、短路报警测试、开路报警测试、建设内容和报警输出校验、报警复位测试。工作量2、加固旧电子围栏前端，更换故障主机和控制键盘，修剪一些靠近墙壁的树枝，将电子围栏主机的防水盒清理干净，除尘。3 .3建设期计划开始日期：2017年5月5日计划竣工日期:2017年10月31日4 .主要风险概述该项目有四个主要风险：1.高空作业：施工人员在屋顶作业时必须注意安全，并做好防护措施（使用全身安全带），避免高处坠落发生意外。2.搬运长物：长物（如：绝缘梯）必须由两人同时放下搬运。3.临时电源连接：使用带漏电保护开关的插座电源，在操作者指定的连接点并在操作者的监督下连接电源。4、电围栏触电：检修时切断
6、主机电源，在保证无电压的情况下进行检修。2、风险评估与控制一、现场调查勘探时间：2017年5月3日勘查单位：昆明某科技有限公司任务：石林公司35kV大屯、板桥、三家村、昌湖、月湖、龟山变电站电子围栏系统的日常维护。勘探地点：安装电子围栏系统的35kV大屯、板桥、三家村、昌湖、月湖、龟山变电站。现场停电范围：无工地预留带电部件：站内所有设备通电工作现场危险点及重点注意事项：人员坠落、电围栏触电，进入变电站带电设备区应保证足够的安全距离。2.操作风险分析与控制根据风险数据和现场调查，分析施工过程中可能存在的运营风险,制定控制措施，确定责任人，形成项目重要运营风险清单。项目重要运营风险清单月歹时|0
7、得设工作节奏危害分布、特征及生产风可能面临风险的人员、设备和现有控制措施以R提议的行动是如何通过的（打“J”）妇隹招制人备险状况其他信息刍F纽ii至心i戈IlZBSR竹耒匹1前期港备殁有5但1）现场调查2）准备材料和备件3）危险点分析与讨论4）施工方案研究1）材料准备不足影响工期和质量2）施工方案研究不充分，工作人员对工作内容和过程不清楚，造成意外触工作人员和设备1）根据初步调查，材料准备齐全2）召集工作班成员学习（建设计戈J）,明确工作任务和范围，熟悉工作流程和步骤。&含便Z作绍S电1.穿着整12部设备检人身伤害工作人齐的工作服关作有查和设备损员和维和绝缘鞋国金势任坏修设备2、加强工作髓S色
8、监督三、施工组织措施一、项目人员组织架构项目经理刘艳辉安全员 高梵质量员 许俊玉材料员 沈雁平技术负责人李文平工作负责人赵允施工人员王勇、赵剑、杨朝洪二、职责分工明确岗位职责的主要目的是为了更好地解决责任与权益的关系，充分调动员工的积极性，形成激励机制、权力机制、自我约束机制，促进建设内部管理部。2.1 项目负责人的职责2.1.1对所承担的维修工作项目的质量和安全负全部责任。2.1.2做好团队管理，确保维修工作质量。2.L3协调各部门或外部单位之间的关系，对项目工作实施的整体进度负责。2.2 工程技术负责人的职责1 .2.1认真执行相应的技术法规，做好技术管理，合理安排和协调技术工作。2 .2
9、.2参与维护工作现场管理标准的制定和实施。2.2.3参与施工组织设计，审批实施方案、安全措施、网络方案,及时解决维修工作中的技术问题，确保高质量、安全、高效地完成的维护任务。2.2.4制定并组织实施科学合理的技术组织措施，确保维修工作质量。2.3现场工作负责人的职责2.3.1执行上级指令，贯彻统一指挥原则。2.3.2合理组织人员按时、高质量完成维修任务。2.3.3落实各项制度，加强管理。2.3.4协调人事关系，确保维修工作顺利进行。2.4 现场安全员的职责2.4.1 1负责组织编制和审查安全技术措施、安全技术公开和安全技术教育。2.4.2 负责维修工作范围内的安全实施，落实各项安全技术措施。2
10、.4.3 4.3专职安全管理人员，负责安全管理和监督检查。2.4.4 开工前，必须对本单位所有管理人员进行“入职施工安全教育和安全培训”，增强人员安全意识、自我保护能力和自我合规意识。2.4.5 责令制定相应的建设项目安全生产管理制度、规章制度，认真执行建设单位的有关制度、规定。2.5 质检员职责2.5. 1全面负责团队的技术工作，遵守各项规章制度。2.5.2组织技术资料的研究，主持团队的技术交底工作。2.5.3及时发现并解决维修技术问题。2.5.4做好各项施工技术记录，组织总结，主持班的质量管理和质量验收。2.5.5参与设备和系统的调试并做好记录。四、总体建设方案1、施工进度计划水平条形图士
11、林公司35kV变电站电子围栏日常维护可能03040506070809准备启动程序35kV大屯变电子围栏日常维护35kV板桥变电所电子围栏日常维护35kV三家村变电所电子围栏日常维护35kV月湖变电子围栏的日常维护35kV长湖变电所电子围栏日常维护35kV龟山变电子围栏日常维护竣工验收报告工作状态并提交完成文件2、施工过程根据相关技术规范，电子围栏系统的维护分为4项：维护前的准备工作、电子围栏系统的各项数据测试、设备加固、清洁、更换异常部件。具体工作包括：全面检查，包括：吊杆、绝缘子、金属导体、跳线、接地柱、警示灯、内部报警器、复位开关等。脉冲电子围栏开路报警和短路报警测试，高压和低压开关测试。
12、断电时，清洁脉冲电子围栏主机表面，检查电池。检查脉冲电子围栏周围环境，避免因环境因素引起的电气危险和火灾风险。1）防区控制：控制键盘可对单防区或多防区布防或撤防，并控制防区的电压等级。2）查看报警记录：查看控制键盘上的报警记录，查询或删除单个或多个防区的报警记录。3）报警解除：可自动或手动选择解除电子围栏主机的报警，清除复位报警信号。4 ）元件检查：检查吊杆、绝缘子、合金线、跳线、电线杆、警示灯等外观。5 ）、电源电压适应范围测试：额定工作电压为正弦50Hz,220VACo当输入电压在额定值的180-24OV范围内波动时，能正常工作，不会误报警。6 ）脉冲电压峰值测试：测量电子围栏的峰值电压，
13、单线对地电压应24kV且WlOkV。7 ）脉冲间隔时间测试：要求脉冲间隔时间1.Oso报警输出校验：当指示电压或容量时，脉冲主机报警输出接点动作正常。8 ）、电子围栏开路报警测试：将被测防御区域的电子围栏主机内任何高压绝缘线拆下，形成开路，脉冲电子围栏主机报警指示灯亮，并发出相应的声音和灯光警报被激活。监控室内的报警管理设备发出报警声，指示特定报警区域等一系列功能的实现。9 ）、电子围栏短路报警测试：用两端裸线的高压绝缘线搭接任意两条相邻的合金线，电子围栏主机报警指示灯亮，相应的声光报警灯亮防区启动后，监控室的报警管理设备发出报警声，指示特定报警区域等一系列功能。10 ）报警复位测试：每次测试故障恢复后，控制室的报警管理设备应及时复位报警信息。ID、电子围栏前端检查及处理：1、及时清理合金丝上的杂物，避免误报、漏报。及时修剪电子围栏周围的树木，以免树枝和树木压倒并折断合金线。必要时可对合金线进行松弛调整。2、检查护栏支架、绝缘子、固定螺丝等部件是否完好，避免部件松动脱落。3、检查警示标志是否完好
