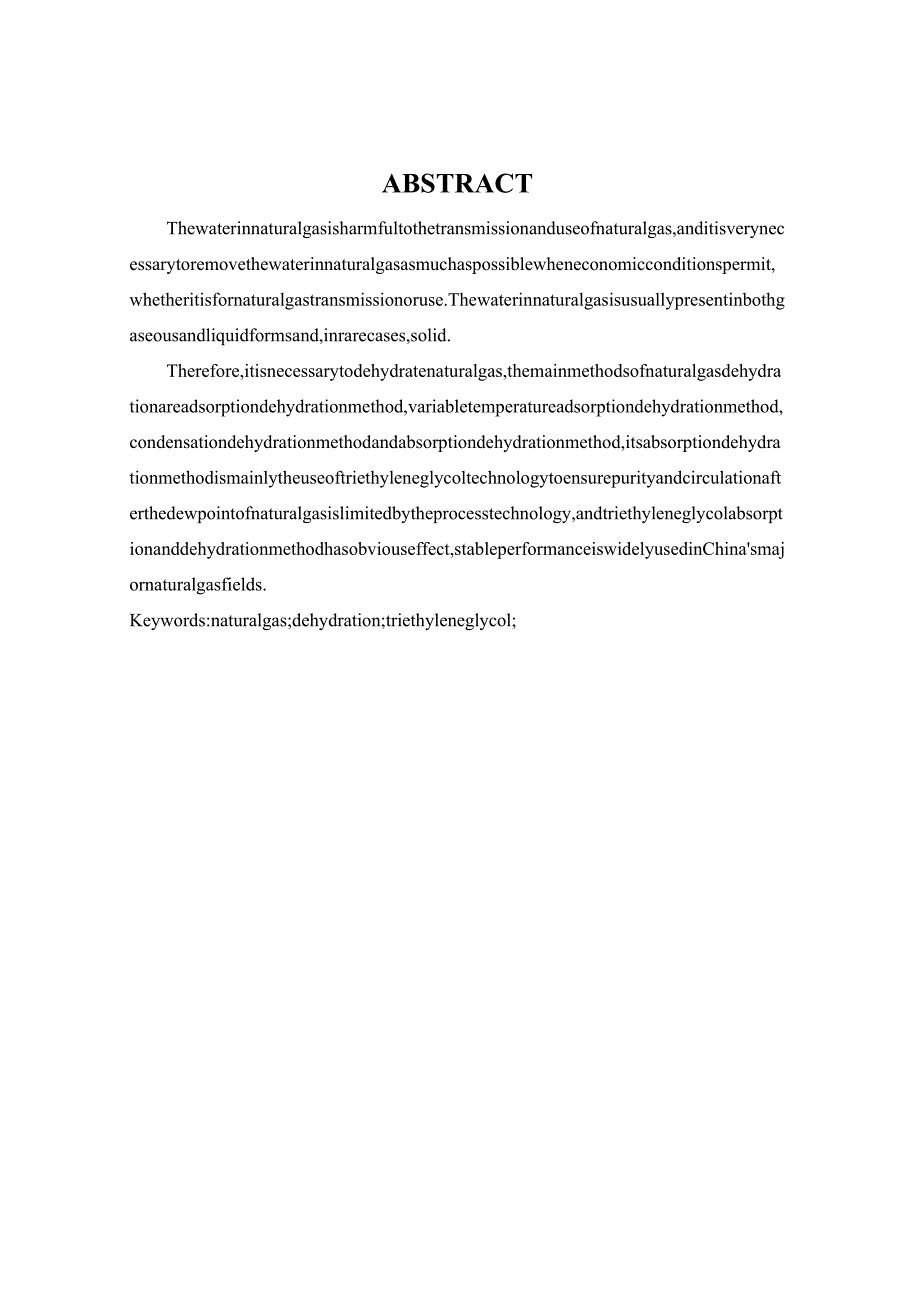

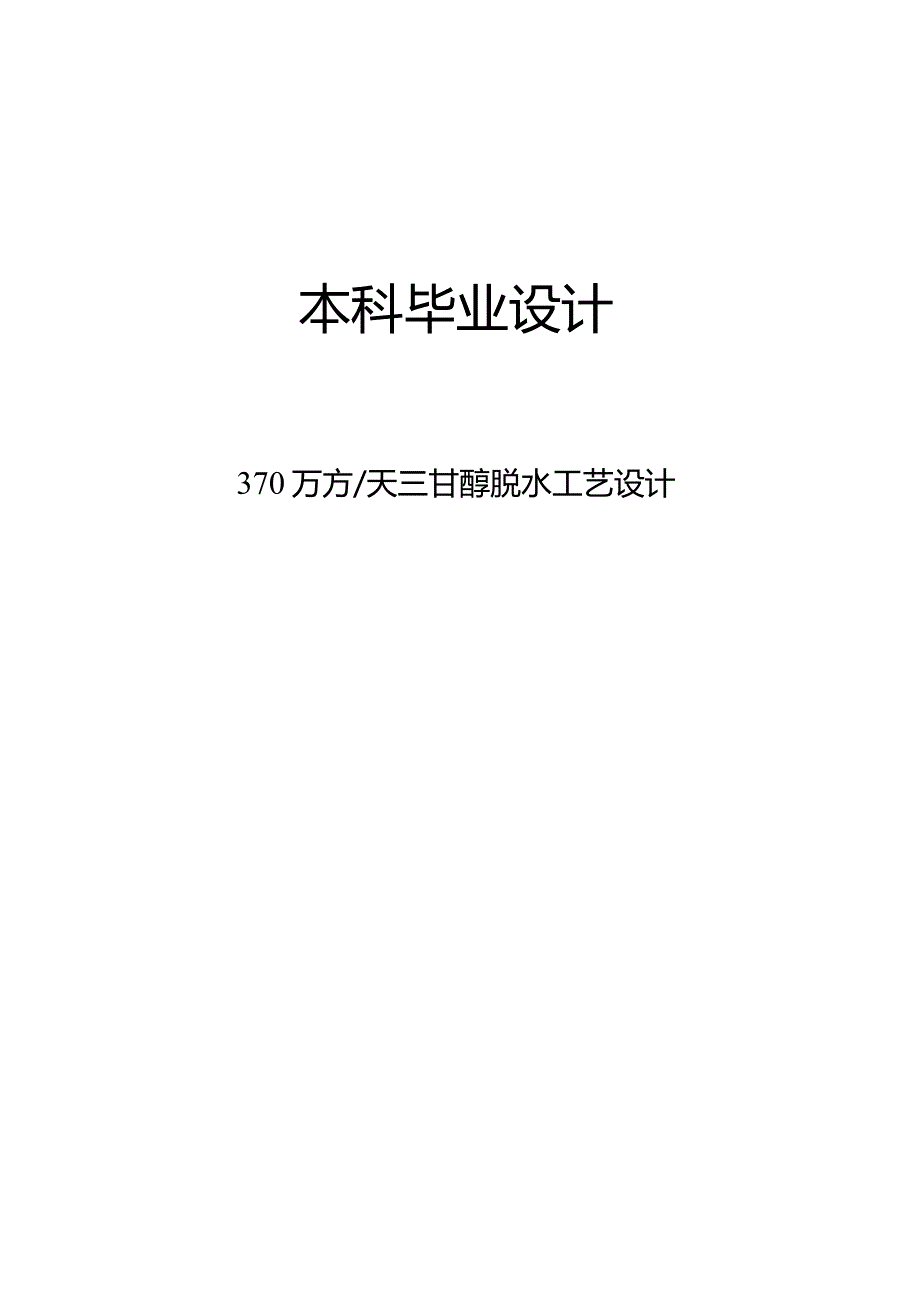

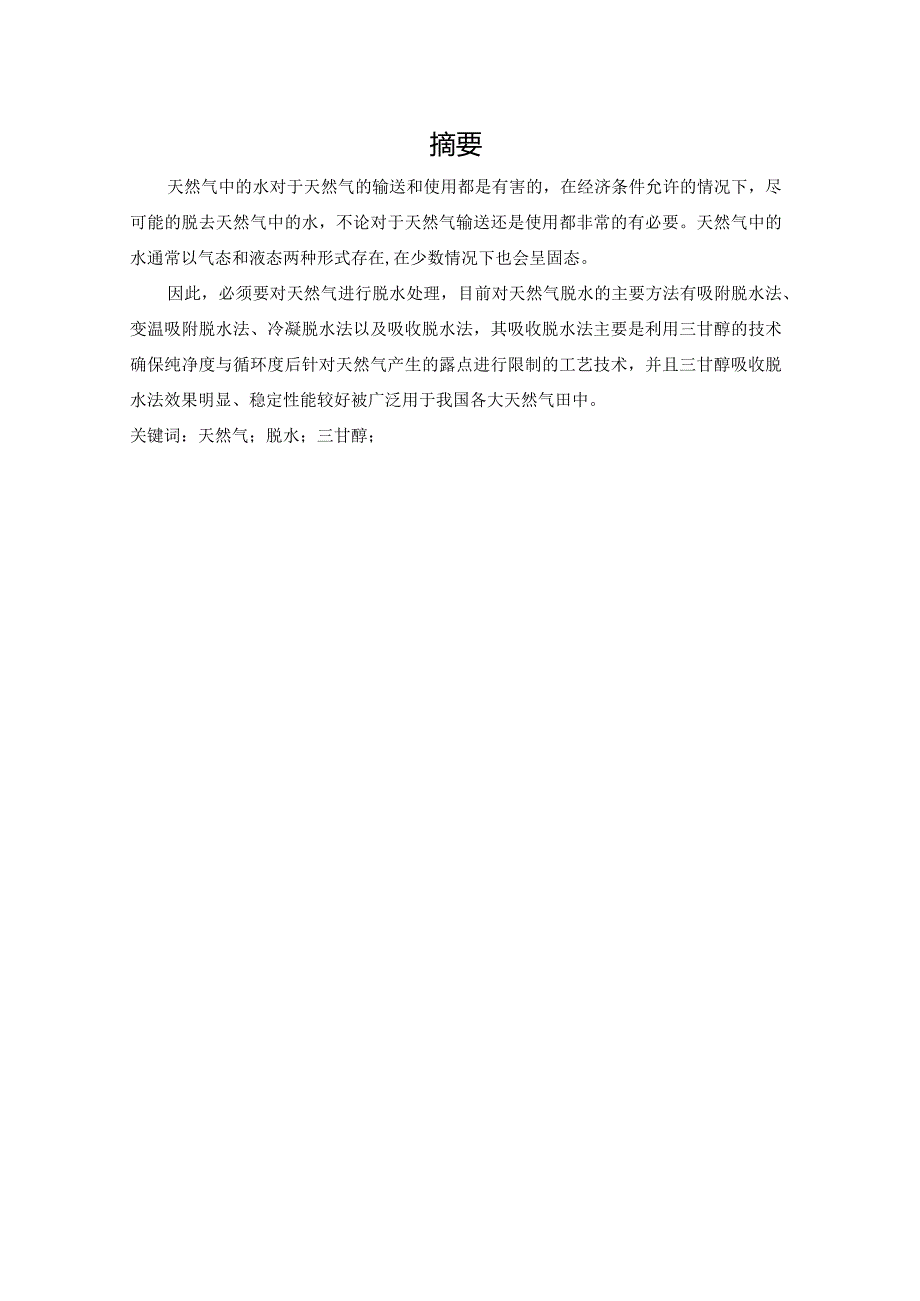

1、本科毕业设计370万方/天三甘醇脱水工艺设计摘要天然气中的水对于天然气的输送和使用都是有害的，在经济条件允许的情况下，尽可能的脱去天然气中的水，不论对于天然气输送还是使用都非常的有必要。天然气中的水通常以气态和液态两种形式存在,在少数情况下也会呈固态。因此，必须要对天然气进行脱水处理，目前对天然气脱水的主要方法有吸附脱水法、变温吸附脱水法、冷凝脱水法以及吸收脱水法，其吸收脱水法主要是利用三甘醇的技术确保纯净度与循环度后针对天然气产生的露点进行限制的工艺技术，并且三甘醇吸收脱水法效果明显、稳定性能较好被广泛用于我国各大天然气田中。关键词：天然气；脱水；三甘醇；ABSTRACTThewaterin
2、naturalgasisharmfultothetransmissionanduseofnaturalgas,anditisverynecessarytoremovethewaterinnaturalgasasmuchaspossiblewheneconomicconditionspermit,whetheritisfornaturalgastransmissionoruse.Thewaterinnaturalgasisusuallypresentinbothgaseousandliquidformsand,inrarecases,solid.Therefore,itisnecessaryto
3、dehydratenaturalgas,themainmethodsofnaturalgasdehydrationareadsorptiondehydrationmethod,variabletemperatureadsorptiondehydrationmethod,condensationdehydrationmethodandabsorptiondehydrationmethod,itsabsorptiondehydrationmethodismainlytheuseoftriethyleneglycoltechnologytoensurepurityandcirculationafte
4、rthedewpointofnaturalgasislimitedbytheprocesstechnology,andtriethyleneglycolabsorptionanddehydrationmethodhasobviouseffect,stableperformanceiswidelyusedinChinasmajornaturalgasfields.Keywords:naturalgas;dehydration;triethyleneglycol;目录第I章绪论11.1本课ZE研目的11.2国内外现状11.3设计参数2第2章设备选型及计算32.1分离器的选择32.1.1进料分离器3
5、2.1.2甘醇闪蒸分离器32.2吸收塔的选择422.1V-52.2.2塔高的计算62.2.3除雾器面积的计算72.2.4壁厚计算82.3再生塔选择92.3.1富液精储柱计算102.3.2塔径的计算102.3.3塔高的计算122.3.4壁厚的计算122.4贫液精储柱计算14第3章结论15参考文献16附录17第1章绪论1.1 本课题研究目的天然气是我国主要的资源，其热值高等特点用作工业和民用燃料，而且还是石油化工行业的重要原料。但天然气在管输过程中，极易达到其水露点，使其所含饱和水蒸气析出，从而腐蚀管道。天然气脱水工艺是以溶剂吸收法与固体干燥剂吸附法进行的，但目前被广泛使用的是三甘醇吸附脱水法，三
6、甘醇吸附脱水法主要是净化天然气中的含水量并且对天然气深冷分离装置进行露点处理。也就是浓三甘醇对水具有较强的吸湿性能达到脱水。脱水后的三甘酸富液，经过高温减压，再进行蒸储脱水，用来除去吸收的水分。这样三甘醇就可以循环利用了，从而达到除去天然气中水蒸气的目的。其次三甘醇作为一种甘醇类化合物具备很强的吸湿性，其稳定性与实用性较强并且在采用三甘醇时因为热稳定性更好所以可以再生，从而使蒸气压降低，并且在相同质量浓度下三甘醇可有效达到更好的露点降，并且沸点高度明显在常温下基本不会挥发。也就是上述这些特点，三甘醵吸附脱水法目前被广泛使用，同时也是天然气工业最为普遍的工艺技术之一。1.2 国内外现状虽然三甘醇
7、脱水系统在天然气工业中得到了广泛的应用，但还是存在着一些问题:系统比较复杂；三甘醇溶液再生过程的能耗比较大；三甘醇溶液会损失和被污染，因此需要补充和净化；三甘醇与空气接触会发生氧化反应，生成有腐蚀性的有机酸。所以，三甘醇脱水的投资和运行成本比较高。目前国内的撬装三甘醇脱水系统多从国外引进。虽然性能很好，但是也存在很多问题。如一次性投资比较大；各种零配件和消耗品不易购买。而且价格昂贵；计量标准与我国现行标准不同；测量系统不适合我国的天然气性质等。例如四川大天池天然气输送干线引进的撬装三甘醇脱水系统，1999年3月25日至7月27日试运行过程中，日平均三甘醇消耗量为119kg,而且随着装置运行时间
8、延长，三甘醇消耗逐渐增加。由于使用的三甘醇需要进口，价格较高因此三甘醇消耗量成为影响生产成本的重要因素。1.3 设计参数1 .进站压力：8MPa2 .进站温度：383 .处理规模：37xi4n3d4.干气露点：一85.原料气组成：组分CiC2C3i-C4n-C4i-C5mol%96.041.210.660.170.140.08组分n-C5C6C7+N2CO2H2Omol%0.060.040.350.710.250.29第2章设备选型及计算2.1 分离器的选择2.1.1 进料分离器进料分离器从天然气中脱除游离态液体的分离器。因来气中含水很少，采用过滤式分离器,过滤式分离器分成两部分，上游部分装设
9、过滤管，下游装捕雾器。含微量和固体杂质的气体由外向内通过过滤管时，分出杂质并使雾状油滴聚结成较大油滴，和入口分离室的液体汇合流入集液罐内，气体则通过捕雾器后流出分离器。这种分离器能脱除100%粒径大于2m的油滴和99%粒径大于0.5m的油滴。2.1.2 甘醇闪蒸分离器由规范知，甘静闪蒸分离器的作用是脱除富甘醇富液中夹带的天然气及凝液,以减少结焦和气泡。分离器还可捕集甘醇中闪蒸出的天然气和甘醇-天然气驱动泵排放的废气。当处理的气体量相比液体量很少时，应按液体的停留时间来确定甘醛闪蒸分离器的尺寸；当气体量很大时，可以按气液分离器来计算甘醇闪蒸分离器的尺寸。表2.1甘醇闪蒸分离器基础数据项目数据项目
10、数据压力，Map0.55气体质量流量kg/h16.214温度，50.61液体质量流量kg/h4899.588液体体积百分比，%50液体体积流量l113h4.468由表2.1可以看出，气体处理量相比液体处理量来说很小，所以在计算甘醇闪蒸分离器时应按液体的停留时间来确定。三甘醇闪蒸分离器优先选用卧式两相分离器。甘醇闪蒸分离器根据液体停留时间确定尺寸大小，公式如下：mLe=Q0tf21式中D闪蒸分离直径，motr停留时间，min,此处取IOmin0m液体流通面积与分离器横截面积之比，无因次。此处取m=05即液位控制在0.5D处。1.e一重力沉降区的有效长度，一般取分离器圆通部分的0.75倍。Q(I-
11、液体处理器，m3h0 = 38 4.468 X 103 3.14 60由表2.1得=0.795m因闪蒸罐压力为0.55Mpa,为低压，所以此处选长径比为3。经计算甘醇闪蒸分离器的直径为795mm,经圆整后取800mm,则甘醇闪蒸分离器的长度为1.=40=4X800=3200nzn2.2 吸收塔的选择根据本课题采用的脱水剂为三甘醇，根据SY/T00762008中5.3.2要求，吸收塔选择板式塔。板式塔之间的比较式一个十分复杂的问题，要考虑的问题很多，而且每一种方法都存在一些不足的地方，综合考虑各方面因素后，对板式塔的评价具体可以从以下几个方面比较：生产能力；塔板效率；操作弹性；气体通过塔盘的压力
12、降；造价；操作是否方便。表2.2各种塔盘比较塔盘形式蒸气量液量效率操作弹性压力降价格可靠性泡罩良优良超差良优筛板塔优优优良优超良浮阀优优优优良优优穿流式优超差差优超可表2.3各种板式塔的优缺点及用途塔盘形式结构优点缺点用途泡罩型圆形泡罩复杂弹性好；无泄漏费用高；板间距大；适用于特定要求的场合S型泡罩稍简单简化了泡罩的形式，因此性能相似费用高；板间距大；适用于特定要求的场合浮阀型多条浮阀简单操作弹性好；塔板效率高；处理能力较大没有特别的缺点适用于加压及常压下的气液传质过程重盘式浮阀简单通过以上表2.2和表2.3个表的比较，结合课题要求，根据SY/T00762008中的5.3.2要求，综合考虑各方
13、面的因素后，决定本课题中选择吸收塔的塔板为圆形泡罩型塔板。2.2.1 塔径的计算版式吸收塔直径由气体体积流量、允许最大气体流速确定、其允许气体流速按公式计算2.2式中Vc板式塔允许气体流速，m/spt甘醇在操作状态下的密度，kgn3Pg气体在操作状态下的密度，kgm3K一一经验常数，见表2.4表2.4板间距与K值的关系塔盘间距，mmK值4500.03665600.04576000.0488由规范知，板式吸收塔的最小塔板间距为457.2Omnb通常选用板式吸收塔的板间距为600mm,所以，此次设计选用的板式吸收塔为泡罩塔，且塔板间距为600mmo由HYSYS模拟流程可知，吸收塔的第三块塔板的气相
