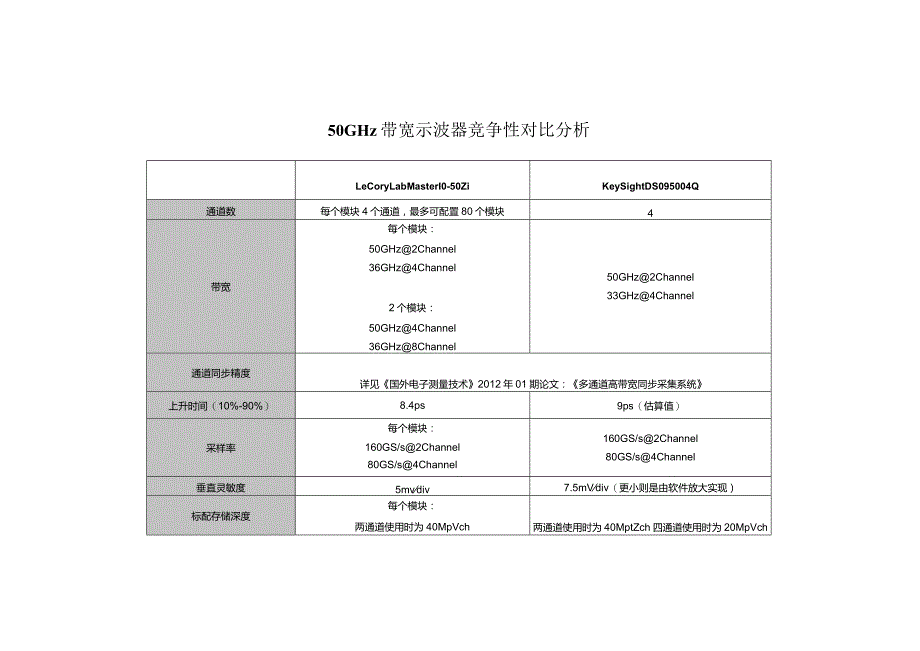

1、50GHz带宽示波器竞争性对比分析LeCoryLabMasterI0-50ZiKeySightDS095004Q通道数每个模块4个通道，最多可配置80个模块4带宽每个模块：50GHz2Channel36GHz4Channel2个模块：50GHz4Channel36GHz8Channel50GHz2Channel33GHz4Channel通道同步精度详见国外电子测量技术2012年01期论文：多通道高带宽同步采集系统上升时间（10%-90%）8.4ps9ps（估算值）采样率每个模块：160GS/s2Channel80GS/s4Channel160GS/s2Channel80GS/s4Channel

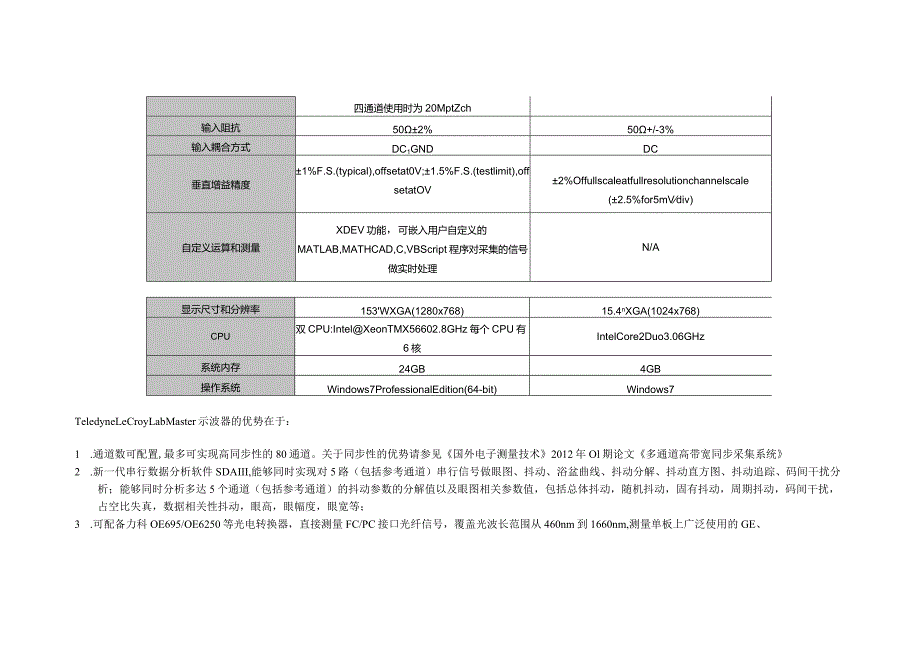

2、垂直灵敏度5mvdiv7.5mVdiv（更小则是由软件放大实现）标配存储深度每个模块：两通道使用时为40MpVch两通道使用时为40MptZch四通道使用时为20MpVch四通道使用时为20MptZch输入阻抗502%50+/-3%输入耦合方式DC1GNDDC垂直增益精度1%F.S.(typical),offsetat0V;1.5%F.S.(testlimit),offsetatOV2%Offullscaleatfullresolutionchannelscale(2.5%for5mVdiv)自定义运算和测量XDEV功能，可嵌入用户自定义的MATLAB,MATHCAD,C,VBScript程序
3、对采集的信号做实时处理N/A显示尺寸和分辨率153WXGA(1280x768)15.4nXGA(1024x768)CPU双CPU:IntelXeonTMX56602.8GHz每个CPU有6核IntelCore2Duo3.06GHz系统内存24GB4GB操作系统Windows7ProfessionalEdition(64-bit)Windows7TeledyneLeCroyLabMaster示波器的优势在于：1 .通道数可配置,最多可实现高同步性的80通道。关于同步性的优势请参见国外电子测量技术2012年Ol期论文多通道高带宽同步采集系统2 .新一代串行数据分析软件SDAIII,能够同时实现对5

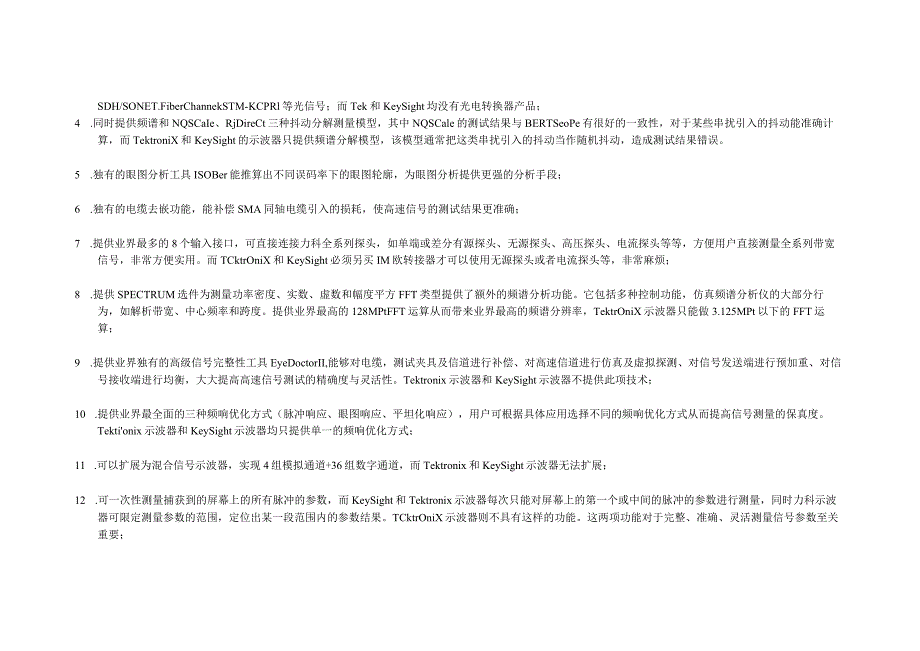

4、路（包括参考通道）串行信号做眼图、抖动、浴盆曲线、抖动分解、抖动直方图、抖动追踪、码间干扰分析；能够同时分析多达5个通道（包括参考通道）的抖动参数的分解值以及眼图相关参数值，包括总体抖动，随机抖动，固有抖动，周期抖动，码间干扰，占空比失真，数据相关性抖动，眼高，眼幅度，眼宽等；3 .可配备力科OE695/OE6250等光电转换器，直接测量FC/PC接口光纤信号，覆盖光波长范围从460nm到1660nm,测量单板上广泛使用的GE、SDH/SONET.FiberChannekSTM-KCPRl等光信号；而Tek和KeySight均没有光电转换器产品；4 .同时提供频谱和NQSCaIe、RjDire
5、Ct三种抖动分解测量模型，其中NQSCale的测试结果与BERTSeoPe有很好的一致性，对于某些串扰引入的抖动能准确计算，而TektroniX和KeySight的示波器只提供频谱分解模型，该模型通常把这类串扰引入的抖动当作随机抖动，造成测试结果错误。5 .独有的眼图分析工具ISOBer能推算出不同误码率下的眼图轮廓，为眼图分析提供更强的分析手段；6 .独有的电缆去嵌功能，能补偿SMA同轴电缆引入的损耗，使高速信号的测试结果更准确；7 .提供业界最多的8个输入接口，可直接连接力科全系列探头，如单端或差分有源探头、无源探头、高压探头、电流探头等等，方便用户直接测量全系列带宽信号，非常方便实用。而
6、TCktrOniX和KeySight必须另买IM欧转接器才可以使用无源探头或者电流探头等，非常麻烦；8 .提供SPECTRUM选件为测量功率密度、实数、虚数和幅度平方FFT类型提供了额外的频谱分析功能。它包括多种控制功能，仿真频谱分析仪的大部分行为，如解析带宽、中心频率和跨度。提供业界最高的128MPtFFT运算从而带来业界最高的频谱分辨率，TektrOniX示波器只能做3.125MPt以下的FFT运算；9 .提供业界独有的高级信号完整性工具EyeDoctorII,能够对电缆，测试夹具及信道进行补偿、对高速信道进行仿真及虚拟探测、对信号发送端进行预加重、对信号接收端进行均衡，大大提高高速信号测
7、试的精确度与灵活性。Tektronix示波器和KeySight示波器不提供此项技术；10 .提供业界最全面的三种频响优化方式（脉冲响应、眼图响应、平坦化响应），用户可根据具体应用选择不同的频响优化方式从而提高信号测量的保真度。Tektionix示波器和KeySight示波器均只提供单一的频响优化方式；11 .可以扩展为混合信号示波器，实现4组模拟通道+36组数字通道，而Tektronix和KeySight示波器无法扩展；12 .可一次性测量捕获到的屏幕上的所有脉冲的参数，而KeySight和Tektronix示波器每次只能对屏幕上的第一个或中间的脉冲的参数进行测量，同时力科示波器可限定测量参数
8、的范围，定位出某一段范围内的参数结果。TCktrOniX示波器则不具有这样的功能。这两项功能对于完整、准确、灵活测量信号参数至关重要；13 .提供可选的LSIB高速数据传输接口，是业界首家以PCl-EXPrCSS总线为媒介的远程遥控和数传系统，速度高达325M采样点/秒，与当前示波器主要采用的USB或以太网或GPIB相比，速度提高了20-100倍，特别适合有“离线”波形分析和存储需要，或希望将示波器当成数据采集卡的客户需要。Tektronix示波器仅支持较低速的USB和以太网和GPIB接口；14 .力科示波器可同时测量12个参数，TektrOniX示波器只能同时测量6个参数；力科示波器显示器为
9、15.3英寸宽屏高分辨率可触摸LCD,比TCktrOniX或KoySight示波器的12.1英寸LCD大50%,更大的显示器方便你同时观测更多路通道的信号，更详细的信号细节，更全面的观测视角。比如你可能需要同时观测四路通道信号，而且还要对这四路信号都作FFT运算，12.1显示器对于同时观测8个波形来说是不够的，15.3大显示屏能给你带来更愉悦的示波器使用体验。力科示波器可支持双显示器以交互显示不同波形或信息，此时总显示面积将是普通12.1屏幕的三倍；15 .力科示波器支持可热插拔控制面板，方便用户随时调整控制面板到方便的位置来控制示波器，使您的调试工作更加轻松顺畅；16 .强大的光信号测试能力
