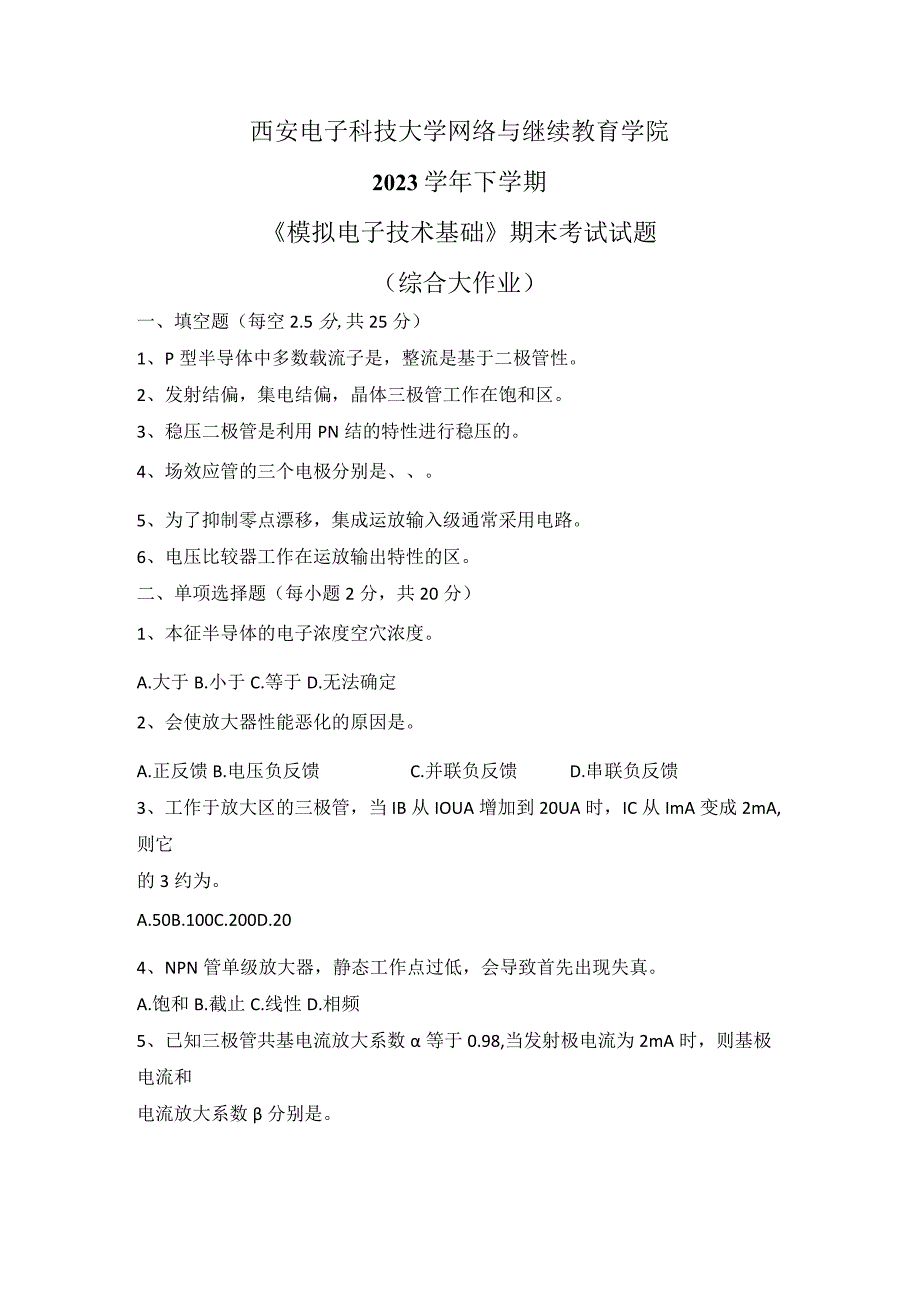

1、西安电子科技大学网络与继续教育学院2023学年下学期模拟电子技术基础期末考试试题（综合大作业）一、填空题（每空2.5分,共25分）1、P型半导体中多数载流子是，整流是基于二极管性。2、发射结偏，集电结偏，晶体三极管工作在饱和区。3、稳压二极管是利用PN结的特性进行稳压的。4、场效应管的三个电极分别是、。5、为了抑制零点漂移，集成运放输入级通常采用电路。6、电压比较器工作在运放输出特性的区。二、单项选择题（每小题2分，共20分）1、本征半导体的电子浓度空穴浓度。A.大于B.小于C.等于D.无法确定2、会使放大器性能恶化的原因是。A.正反馈B.电压负反馈C.并联负反馈D.串联负反馈3、工作于放大区

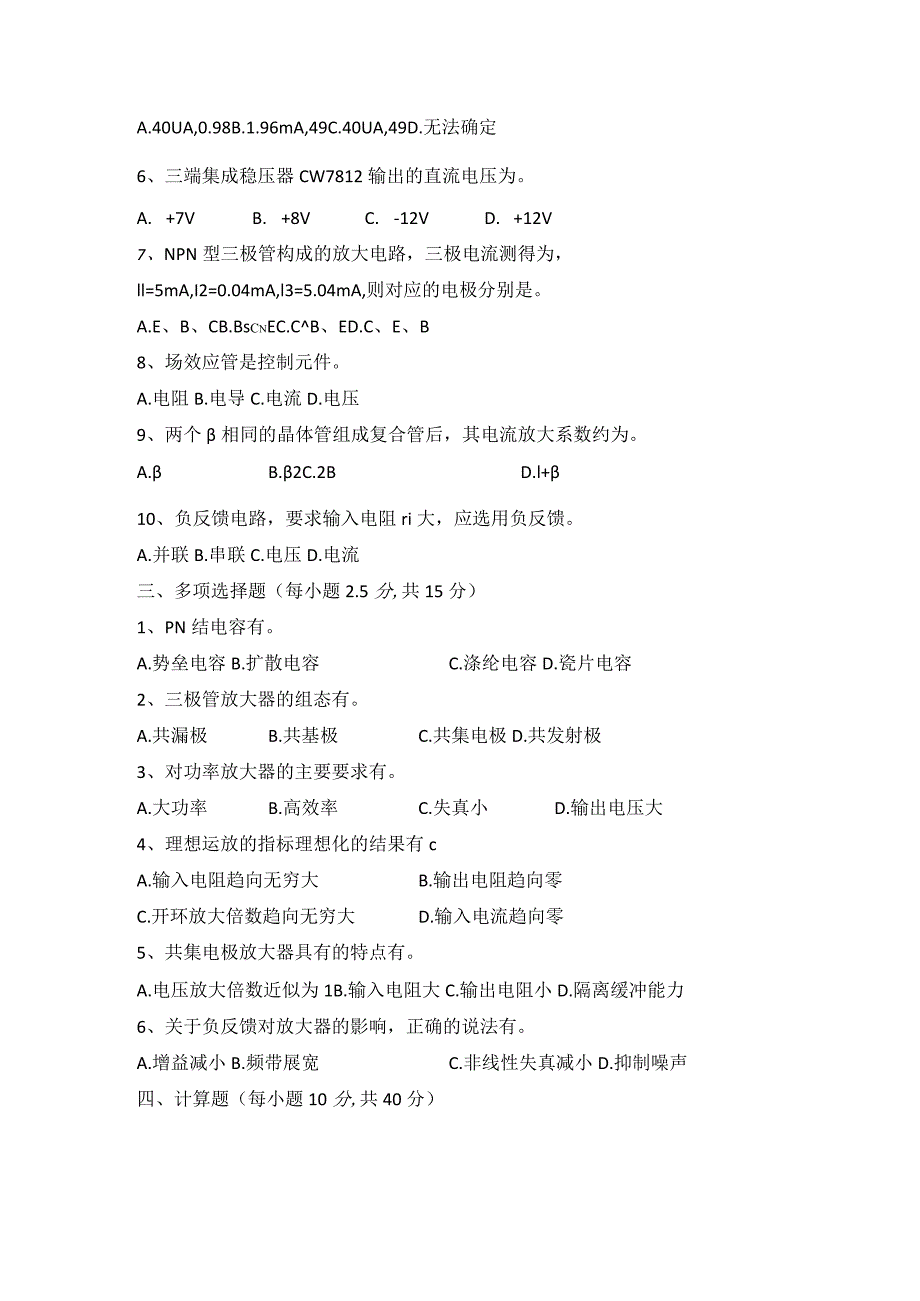

2、的三极管，当IB从IOUA增加到20UA时，IC从ImA变成2mA,则它的3约为。A.50B.100C.200D.204、NPN管单级放大器，静态工作点过低，会导致首先出现失真。A.饱和B.截止C.线性D.相频5、已知三极管共基电流放大系数等于0.98,当发射极电流为2mA时，则基极电流和电流放大系数分别是。A.40UA,0.98B.1.96mA,49C.40UA,49D.无法确定6、三端集成稳压器CW7812输出的直流电压为。A. +7VB. +8VC. -12VD. +12V7、NPN型三极管构成的放大电路，三极电流测得为，ll=5mA,I2=0.04mA,l3=5.04mA,则对应的电极
3、分别是。A.E、B、CB.BsCnEC.CB、ED.C、E、B8、场效应管是控制元件。A.电阻B.电导C.电流D.电压9、两个相同的晶体管组成复合管后，其电流放大系数约为。A.B.2C.2BD.l+10、负反馈电路，要求输入电阻ri大，应选用负反馈。A.并联B.串联C.电压D.电流三、多项选择题（每小题2.5分,共15分）1、PN结电容有。A.势垒电容B.扩散电容C.涤纶电容D.瓷片电容2、三极管放大器的组态有。A.共漏极B.共基极C.共集电极D.共发射极3、对功率放大器的主要要求有。A.大功率B.高效率C.失真小D.输出电压大4、理想运放的指标理想化的结果有cA.输入电阻趋向无穷大B.输出电
4、阻趋向零C.开环放大倍数趋向无穷大D.输入电流趋向零5、共集电极放大器具有的特点有。A.电压放大倍数近似为1B.输入电阻大C.输出电阻小D.隔离缓冲能力6、关于负反馈对放大器的影响，正确的说法有。A.增益减小B.频带展宽C.非线性失真减小D.抑制噪声四、计算题（每小题10分,共40分）1、电路如图1所示，ui=6sintV,E=3V,二极管正向导通电压忽略不计，试画出输M出电压uO的波形。R2、分析图2所示放大电路，分别画出直流和交流等效电路并指出放大器类型。3、集成运算放大电路如图3所示。已知U1=1V,2=2V(1)指出各级运放为何种基本运算电路;(2)计算UOlUOO4k图34、用集成运放设计满足关系式uo=-(10uil+4ui2)的电路，要求最大电阻为IOkQo
