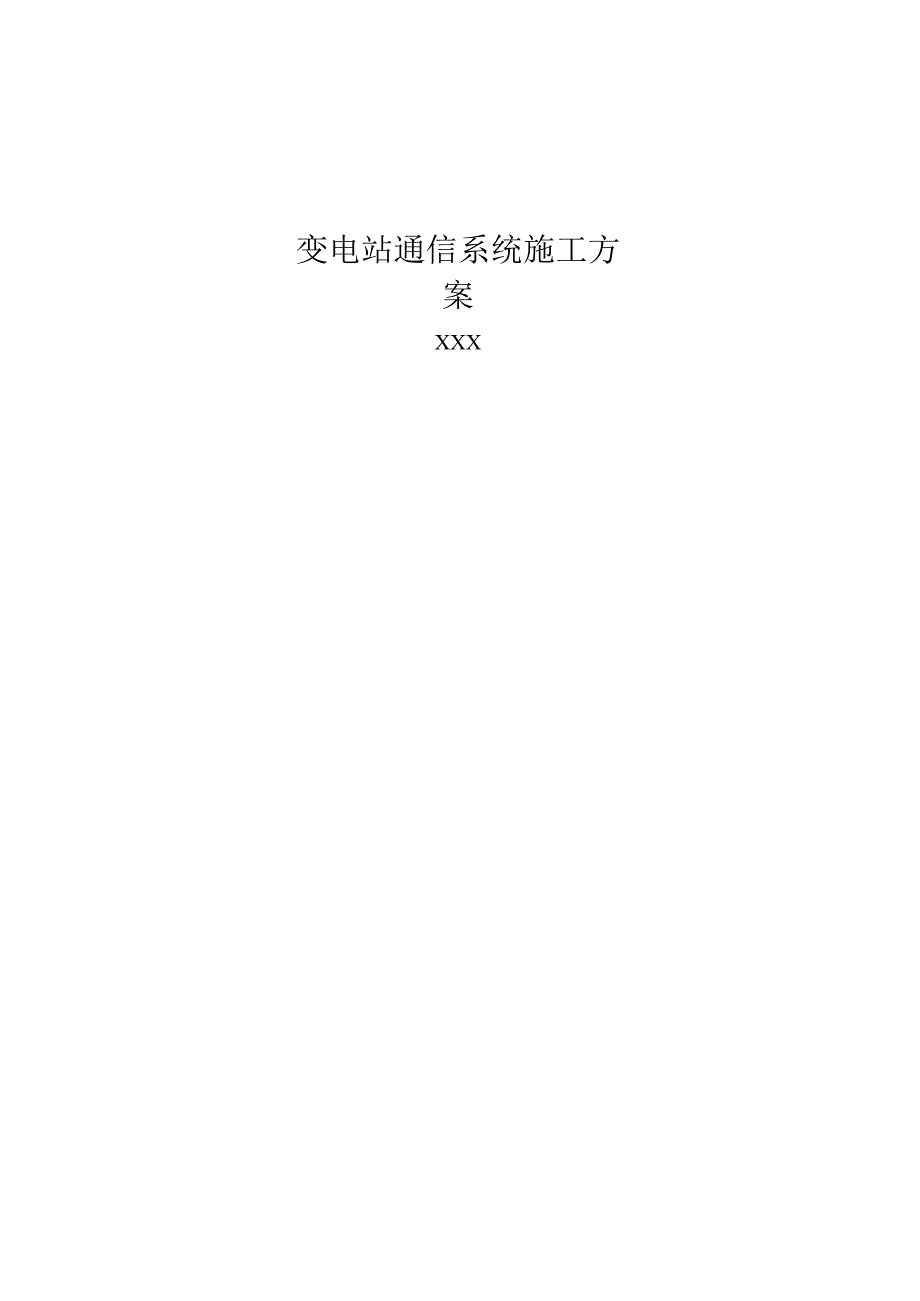

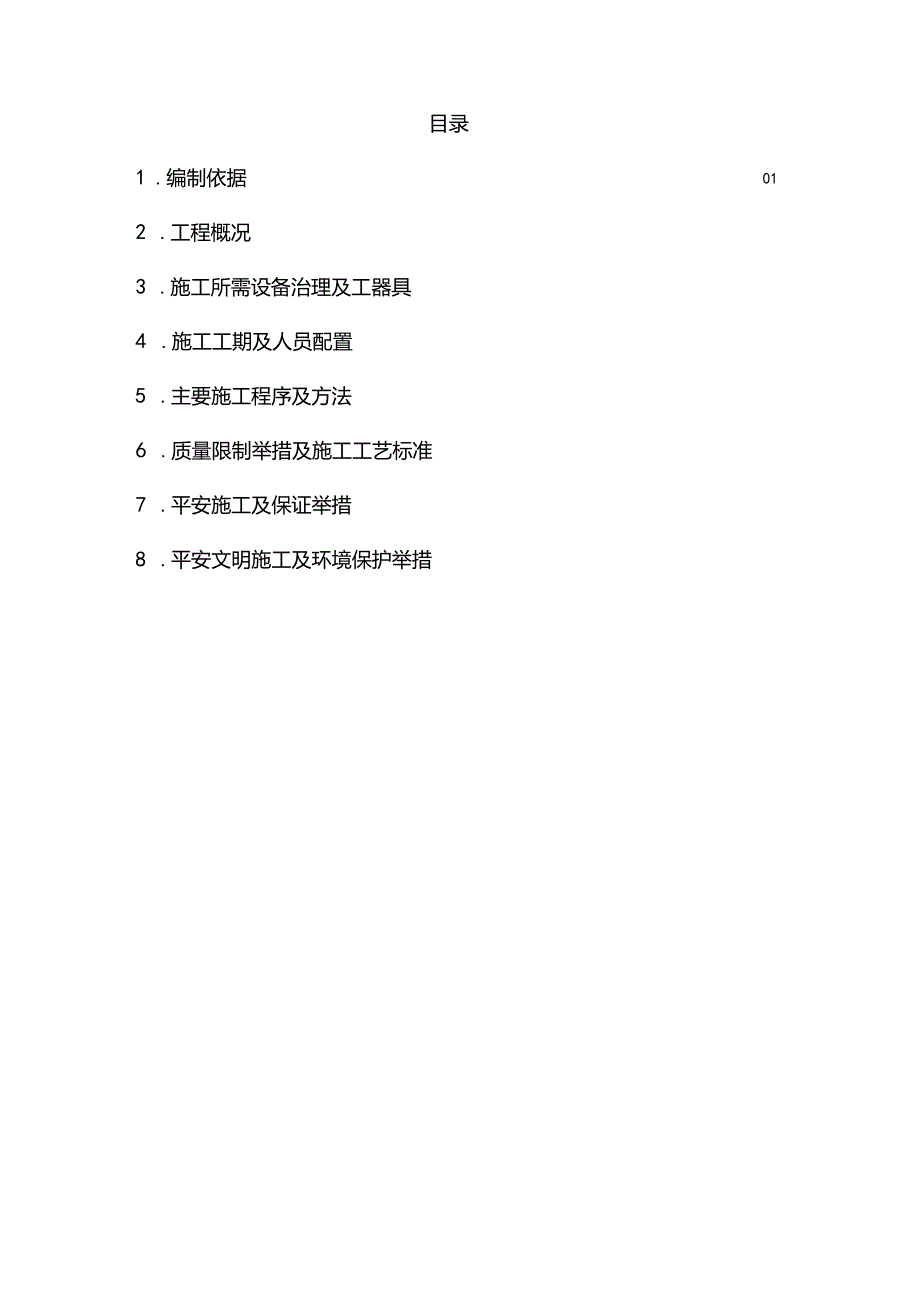

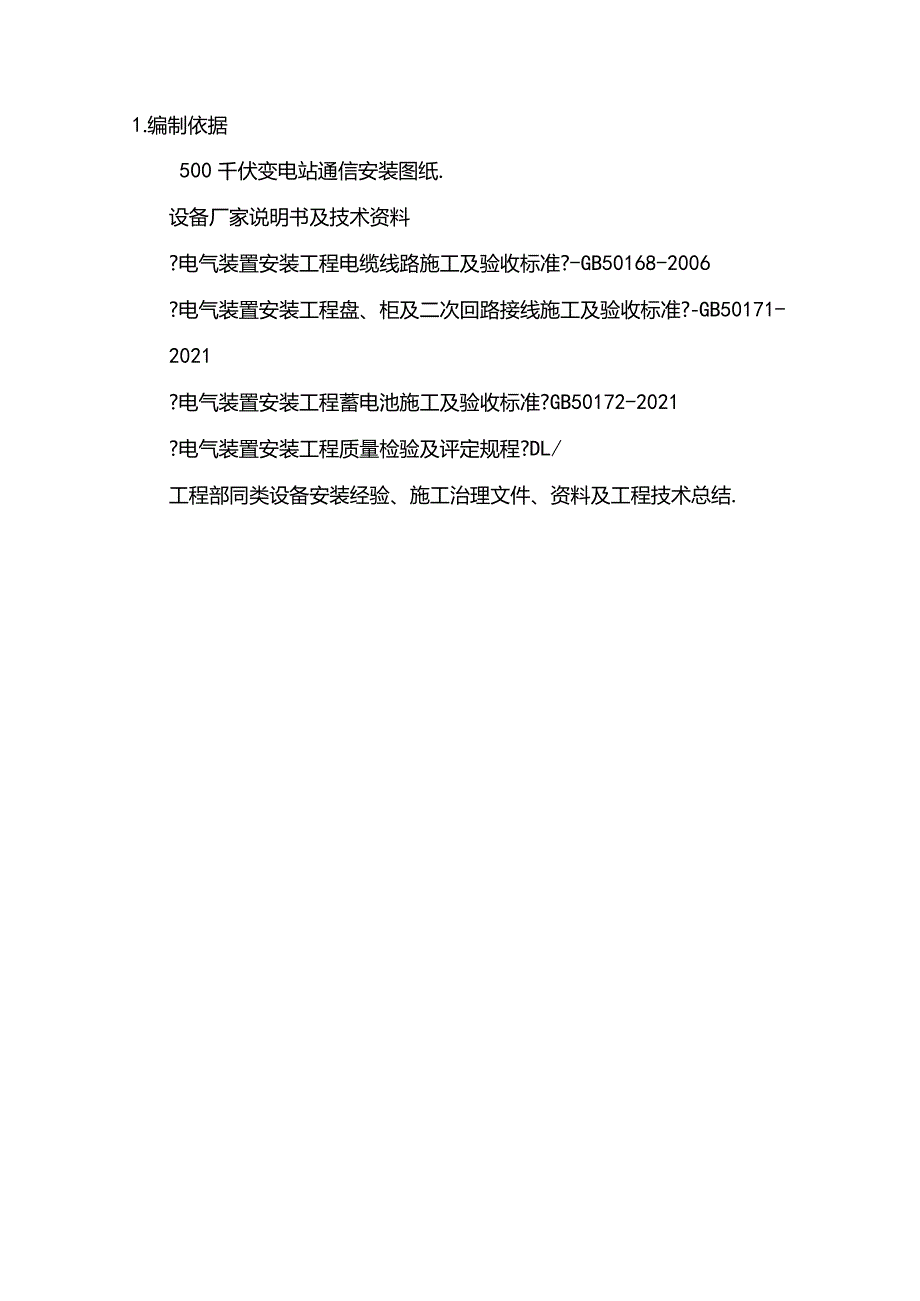

1、变电站通信系统施工方案XXX目录011 .编制依据2 .工程概况3 .施工所需设备治理及工器具4 .施工工期及人员配置5 .主要施工程序及方法6 .质量限制举措及施工工艺标准7 .平安施工及保证举措8 .平安文明施工及环境保护举措1.编制依据500千伏变电站通信安装图纸.设备厂家说明书及技术资料?电气装置安装工程电缆线路施工及验收标准?-GB50168-2006?电气装置安装工程盘、柜及二次回路接线施工及验收标准?-GB50171-2021?电气装置安装工程蓄电池施工及验收标准?GB50172-2021?电气装置安装工程质量检验及评定规程?DL/工程部同类设备安装经验、施工治理文件、资料及工程
2、技术总结.2 .工程概况500千伏变电站新建工程通信局部,内容包括通信光缆敷设和通信设备安装.2.1 通信光缆敷设敷设四根GYFTZY-24B1非金属阻燃光缆,进场光缆采用24芯无金属光缆,从龙门架引入至二次设备间光纤配线柜内ODF单元,进场光缆在站内应沿电缆沟敷设,敷设时穿PVC管保护.这几条光缆用于组织SBHB变至华中网调、河南省调及开封地调的主、备用通道.通信设备安装本期建设在SBHS华中网系统中配置1套S华中网光传输设备马可尼OMS1664，串入HB变与SB变之间,组织HB变-开封西变-官渡变1+1光纤电路：省北网系统中配置一套华为0SN7500设备,用于组织SB-HB-HSB的电路:
3、配线系统中本期将在站内设置1面288芯光纤配线柜,1面252单元的数字配线架,一面1200回的音频配线架;在HB变配置双套通信专用直流电源系统:还配置了1台通信监控子.另外,HB新增一套对地网的PCM设备,装设数字程控调度交换机一台,用于所内通信及调度交换组网使用.调度交换机为广州广哈通信提供的MAP256型设备,主机主控单元按11配置，另配置64键双手柄调度台2个,系统维护终端、录音系统各一套.主要设备序号设备名称规格型号单位数量备注华中网系统1机架及电源套120MS1664公共局部套13STM-16接口板44M接口板卡块15以太网接口板卡块1省网系统1效劳器机柜和电源套12OSN7500公
4、共局部套13STM-64接口板块14STM-1光接口板块25PDH业务处理板块26以太网交换板块1PCM设备1机柜及电源套1主控板块1音频板块1用户板块1四调度交换机1广哈MAP256型设备套12调度台部2五其他配线设备1光纤配线架套12数字配线架套13音频配线架套14通信监控子站套15维护终端、录音系统套13 .施工工期及人员配置施工工期20天劳动力组织8人序号t_i_l/-L.UjOxjJAL人数姓名联系责任1班长通信施工的总体筹划及指导2技术负责安装、调试的技术指导盘柜3安装人员安装、线缆敷设及接线4调试人员蓄电池、光设备的调试4.施工所需设备治理及工器具名称规格型号单位数量备注电焊机台
5、1电锤台1切割机ZE-BD-110台1倒链2T、5T个各4手枪电钻把1水平尺8mm把1三角尺把1扳手套2电工常用工具套55.主要施工程序及方法工艺流程施工准备-通信室内的设备安装-户外通信设备的安装-通信电缆的敷设和接线-通信电源系统的接线-通信系统的防雷接地检查验收通信设备安装1利用螺栓将屏柜和地面牢固连接,其垂直和水平偏差应满足规范要求.垂直度V;盘间接缝V2mm:对水平偏差:相邻屏V2mm、成列V5;对盘面偏差:相邻屏Vlmn1、成列V5mm2屏柜安装结束,将各屏柜内的设备进行检查、安装.根据各屏柜的设备布置图安装子架、插件、网管等,插件安装位置正确、接触良好、排列整洁.3屏柜上的各种零
6、件下得脱落或碰坏,漆面不应有脱落及划痕，各种标志应完整、清楚.4各类配线面板布置应符合设计,位置正确,排列整洁,标志齐全.安装在墙上配线盒的安装螺丝必须拧紧，面板应保持在一个平面上,平整美观.通信电缆施工1电力电缆、信号缆线应分隔布放,并应符合下表的规定.条件最小净距mm380V5KVA信号电缆与电力电缆平行敷设130300600有一方在接地的金属槽或钢管中70150300双方在接地的金属槽或钢管中1080150注:当380V电力电缆V2.人,双方都在接地的线槽中，且平行长度WIOm时,最小间距可为10mm.双方都在接地的线槽中，系指两个不同的线槽,也可在同一线槽中用金属板隔开.2建筑物内电缆
7、暗管敷设与其他管线最小净距见下表的规定.管线种类平行净距（mm垂直交叉净距二避雷引下线1000300保护地线5020热力管不包封500500热力管包封300300给水管15020煤气管30020压缩空气管150203屏蔽电缆的屏蔽层端到端应保持完好的导通性4电缆的敷设应平直、整洁、美观,尽量预防交叉,电缆或非金属保护管应固定牢固.5高频电缆两端的金属编织层分别与载波机和结合滤波器的接地回路端子相连接,并应接地.6建筑物综合布线：插座和信息插座统一安装于距离地30cm处，分线盒安装于距离地面2m处.分线盒内缆线应有余量以适应终接、检测和变更.7光缆在光配架、门型构架的接续盒内的熔接可靠,光缆固定
8、牢固.光缆终端的芯线应放置在光纤盒内或用软质的保护管引入光纤盒.光纤应顺直,无扭绞现象.8音频电缆在音频配线架上利用专用工具根据规定的颜色顺序接入，接线可靠.其芯线和屏内跳线均绑扎整洁,走向符合要求,松紧适度.音频接口的保护器接触良好.音频电缆在设备侧接线应通过端子或专用的转接盒进行转接,然后接入机或保护设备等.9同轴电缆与电缆插头的焊接牢固、接触良好,插头的配件装配正确牢固.剥开的长度与插头相适合,剥开处采用热缩管进行保护.10通信设备内的其余二次电缆、通信线、屏内跳线等安装牢固、整齐美观,符合接线工艺要求.111电缆的屏蔽层应两端接地.对于铠装电缆,在进入机房前,应将铠带和屏蔽同时接地.1
9、2引入机房的音频电缆的备用芯应在配线架上接地.13线缆两端应贴有标签,应标明编号,标签书写应清楚、端正和正确.标签应选用不易损坏的材料.通信机房走线架安装施工工艺1桥架的安装位置应符合设计,左右偏差不应超过3三.2桥架水平度偏差不应超过2mm.3垂直桥架应与地面保持垂直,垂直度偏差不应超过3mm.4桥架截断处及两桥架拼接处应平滑、无毛刺.5吊架和支架安装应保持垂直,整洁牢固，无歪斜现象.6桥架各段之间应保持连接良好,安装牢固.7接地铜排四个角与机房环行地网四点连接,所有铜排之间的连接处或铜排与机房接地的连接处必须可靠连接.采用螺栓连接时,连接处必须用2粒以上的螺栓紧固，同时在连接处涂导电橡胶.
10、8接地铜排与机房地网连接处需涂上黄绿相间的油漆.5 .5接地1通信设备的金属机架和外壳,缆线的屏蔽和恺装层,分配线设备的保安接地端子,直流电源的正极等应作保护和工作接地,分别采用35m112多股铜绞线与接地母线可靠连接焊或卡接.2屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内前应水平直埋10m以上,埋深应大于.，电缆屏蔽层和铁管两端接地,并在入口处接入接地装置.如不能埋入地中，至少应在金属管道室外局部沿长度均匀分布在两处接地,接地电阻应小于10欧姆；在高土壤电阻率地区,每处的接地电阻不应大于30欧姆,且应适当增加接地处数.执行内容:埋设深度、埋设长度、两处接地、接地电阻6 .质量限制举措及施工工
11、艺标准屏柜安装施工工艺1J盘、柜体底座与既相互连接牢固,导通良好,可开启屏门用软铜导线司靠接地.2J盘、柜面平整,附件齐全,门锁开关灵活,照明装置完好,盘、柜前后标识齐全、清楚.3盘、柜垂直度误差Vm,相邻两柜顶部水平误差V2mm,成列柜顶部水平误差V5mm;相邻两柜面误差Vlmm；成列柜面盘误差V5mm,相间接缝误差V2mm.质量限制举措1根底型钢不直度VImmm,全长W5mm；水平度误差VImmm,全长误差5mm；位置误差及全长不平行度W5mm.2机架内各种线缆应使用活扣扎带统一编扎，活扣扎带间距为100-200mm,线缆应顺直,无明显扭绞.3对于卡接电缆芯线,卡线位置、长度应一致,穿线孔
12、可视，A、B线不允许扭绞.4金属铠必须与机架接地相连,音频电缆芯线必须经过过流、过压保护装置方可接入设备.光纤敷设、接线及测试施工工艺1导引光缆应采用阻燃、防水的非金属光缆.2进场光缆由接续盒引下的导引光缆至电缆沟地局部应穿热渡锌钢管保护,钢管两端做防水封堵.3）导引光缆应排列整洁,走向合理,不宜交叉,最小弯曲半径应不小于缆径的25倍.4导引光缆应宜配置在缆沟底层支吊架上.5）导引光缆两端及转弯应装设规格统一的标志牌,标志牌的字迹应清楚不易脱落；光缆由走线架、拐弯点、上线柜应绑扎固定,光缆排列应整洁.质量限制举措1光纤接头损耗应到达设计规定值,光纤熔接后应采用热熔套管保护.2）光缆接续时应注意
13、光缆端别、光钎钎序正确,且对应光缆端别及纤序作识别标志.3光纤预留在接头盒内应保证足够的盘绕半径,并无挤压、松动.4光纤熔接后需要用OTDR光时域反射计测通.通信蓄电安装施工工艺1蓄电池应排列一致、整洁.放置平稳.2蓄电池需进行编号,编号清楚、齐全.3蓄电池间连接线连接可靠,参齐、美观.4蓄电池上部或蓄电池应加盖绝缘盖,以预防发生短路.质量限制举措1蓄电池支架要求固定牢靠,水平误差W5r.2蓄电池组与直流屏之间连接电缆的预留空洞位置适当，以使电缆走向合理、美观.3蓄电池的安装顺序必须根据设计图纸或厂家图纸及提供的连接排线情况进行.4蓄电池组各级电池之间连接线搭接处清洁后涂电力复合脂,并用力矩扳手紧固，力矩大小符合厂家要求.5连接的同时,将单体电池的采样线同步接入,接入前确认采样装置侧己接入，以免发生短路；采样线排列整洁、工艺美观.防雷、接地施工工艺1通信机房的屏位下应敷设专用的环形接地网,并与变电站的主接地网有不少于两点的可靠连接,接地网一般采用不小于90而12的铜排或120mni2的扁钢.2微波塔的接地网应围绕塔基做成闭合的环形接
