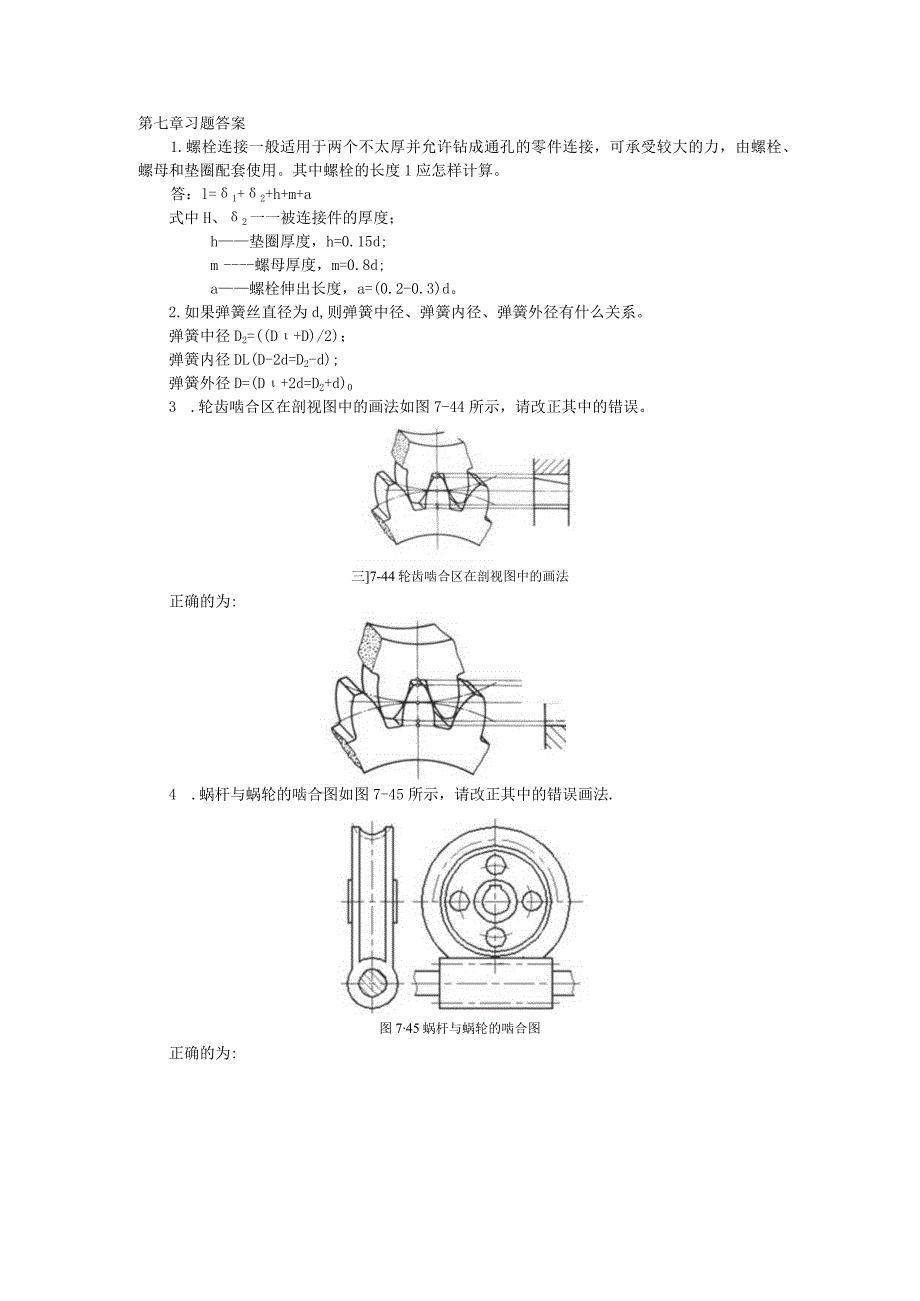

第七章习题答案1.螺栓连接一般适用于两个不太厚并允许钻成通孔的零件连接，可承受较大的力，由螺栓、螺母和垫圈配套使用。其中螺栓的长度1应怎样计算。答：l=1+2+h+m+a式中H、2一一被连接件的厚度；h垫圈厚度，h=0.15d;m螺母厚度，m=0.8d;a螺栓伸出长度，a=(0.2-0.3)d。2.如果弹簧丝直径为d,则弹簧中径、弹簧内径、弹簧外径有什么关系。弹簧中径D2=(D+D)/2)；弹簧内径DL(D-2d=D2-d);弹簧外径D=(D+2d=D2+d)03 .轮齿啮合区在剖视图中的画法如图7-44所示，请改正其中的错误。三7-44轮齿啮合区在剖视图中的画法正确的为:4 .蜗杆与蜗轮的啮合图如图7-45所示，请改正其中的错误画法.图745蜗杆与蜗轮的啮合图正确的为:5 .己知圆柱螺旋压缩弹簧的簧丝直径d=5mm,弹簧中径I=35mm,节距t=IOmm,有效圈数n=8,支承圈=2.5,右旋,试画出此弹簧图。分析：应首先计算出自由高度H。根据公式Ho=nt+(112-0.5)d得：Ho=8lO+(2.7-0.5)5=90mm,符合国标尺寸系列。此弹簧具体的作图步骤如下图所示。
