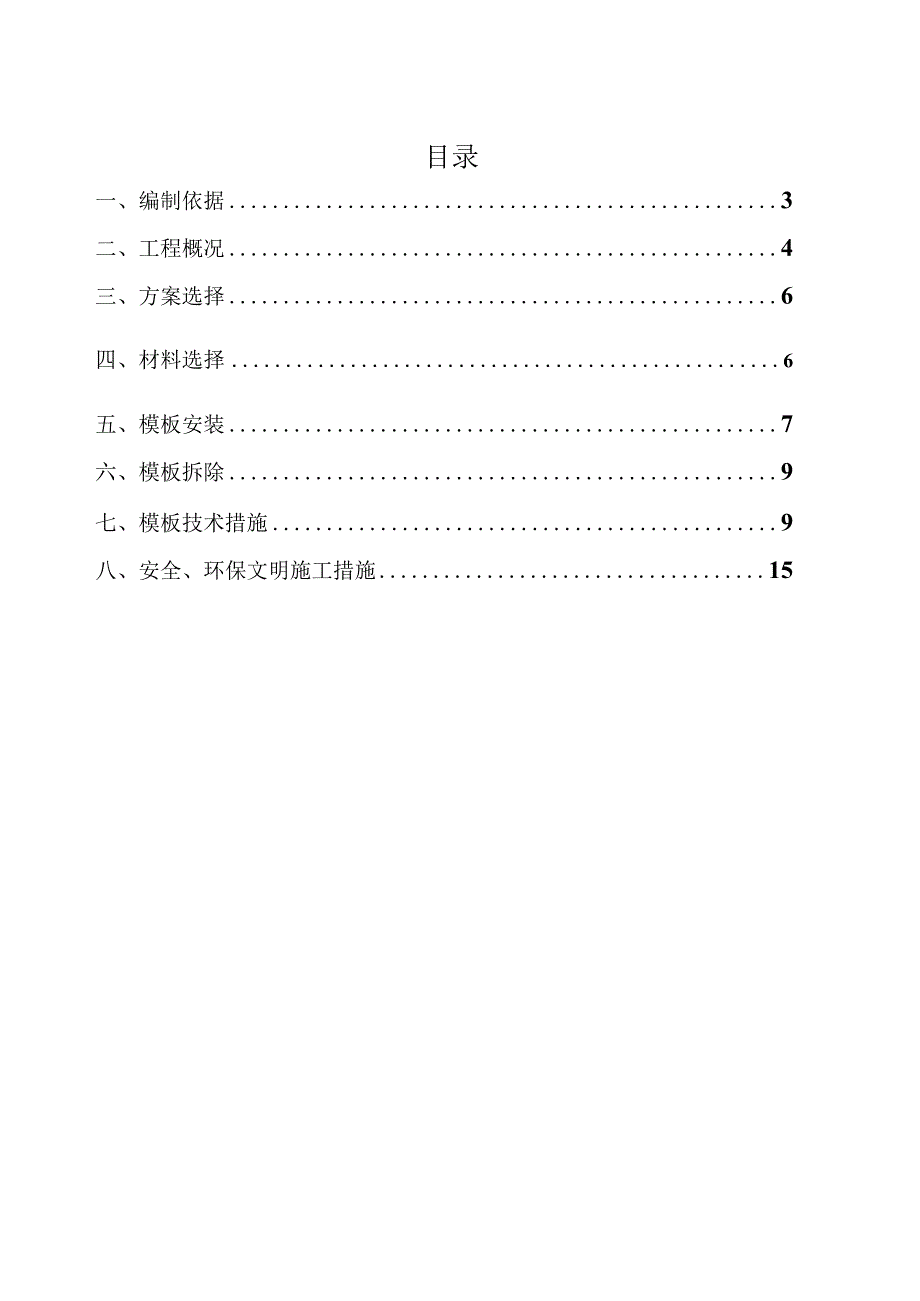

8.模板施工方案.docx_第3页
第3页 / 共17页
8.模板施工方案.docx_第4页
第4页 / 共17页
8.模板施工方案.docx_第5页
第5页 / 共17页
8.模板施工方案.docx_第6页
第6页 / 共17页
8.模板施工方案.docx_第7页
第7页 / 共17页
8.模板施工方案.docx_第8页
第8页 / 共17页
8.模板施工方案.docx_第9页
第9页 / 共17页
8.模板施工方案.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《8.模板施工方案.docx》由会员分享,可在线阅读,更多相关《8.模板施工方案.docx(17页珍藏版)》请在第壹文秘上搜索。

1、模板工程施工方案编制日期:2023年3月目录一、编制依据3二、工程概况4三、方案选择6四、材料选择6五、模板安装7六、模板拆除9七、模板技术措施9八、安全、环保文明施工措施15一、编制依据1、施工图纸图纸名称图纸编号结构施工图结构施工图2、主要法规、标准、规程、规范序号类别名称编号1国家混凝土结构工程施工质量验收规范GB50204-20152建筑施工扣件式钢管脚手架安全技术规范JGJ-130-20183工程测量规范GB50026-20074建筑现场临时用电安全技术规范JGJ46-20055建筑工程施工工艺规程DBJ14-032-20046建筑施工手册二、工程概况1、总体简介项目名称项目所在地建

2、设单位监理单位设计单位勘察单位施工单位项目简介上不二:5czc*c5czjc*c*czjc*c*c*jc5jc*JcJc5c*jc5czjc*c5jc*jc5c*c*c5c5cz*c*czcJc*c5c*Jc县。本工程一共1层,层高15m,总建筑高度为15m。建筑形式为门式刚架结构,基础形式为独立基础,建筑结构类型为二类,结构使用年限为50年,抗震设防为7度,耐火等级为二级。本项目包括钢结构工程、土建工程、装饰工程、建筑机电安装工程等内容。2、建筑设计简介序号项目内容1建筑功能研发办公2建筑特点门式刚架结构,抗震设防烈度7度,合理使用年限50年3建筑面积总建筑面积(后)2001.34占地面积(

3、11f)4建筑层数1层5建筑层层高15m6建筑高度15m8建筑防火二级9防水等级二级3、结构设计简介1、*嘉祥县。本工程一共1层,层高15m,采用门式刚架结构,基础形式为独立基础。2、结构设计各项指标要求序号项目指标备注1设计施工年限50年2建筑结构安全等级二级4建筑抗震设防类别四级5地基基础设计等级丙级6建筑耐火等级二级三、方案选择本工程考虑到施工工期、质量和安全要求,故在选择方案时,应充分考虑以下几点:1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理。2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。3、选用材料时,力求做到常见通用、可周转利用,便于保

4、养维修。4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;5、综合以上几点,模板及模板支架的搭设,还必须符合JCJ59-99检查标准要求。四、材料选择(1)竹、木模板的面板及龙骨:其规格、种类按表选用。竹、木模板面板及龙骨规格、种类参考表部位名称规格(mm)备注面板多层板1220*2440宜做防水处理背楞型钢、钢管等(2)面板及龙骨材料质量必须符合其设计要求。安装前先检查模板的质量,不符合质量标准的不得投入使用。(3)支架系统:木支架或各种定型桁架、支柱、托具、卡具、螺栓、钢门式架、碗扣架、钢管、扣件等。(4)脱模剂:水质隔离剂。五、模板安装1、模板安装的一般要求竖向

5、结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前,要清除杂物,焊接或修整模板的定位预埋件,做好轴线复核工作。模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下:1、两块模板之间拼缝12、相邻模板之间高低差13、模板平整度24、模板平面尺寸偏差32、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度(L2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线,并以该控制线为起点,引出每道细部轴线,根据轴线位置

6、放出细部截面位置尺寸线,以便于模板的安装和校正。当混凝土浇筑完毕,模板拆除以后,开始引测楼层50Omm标高控制线,并根据50OmnI线将板底的控制线直接引测到墙、柱上。3、0.OOO以下模板安装要求(1)墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整f模板加固f验收f混凝土浇筑f拆模技术要点安装墙模前,要对墙体接茬处凿毛,用空压机清除墙体内的杂物,做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象,墙模安装前,在底板上根据放线尺寸贴海绵条,做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。(2)楼板模板安装顺序及技术要点模板安装顺序满堂脚手架一主龙骨一次龙骨f柱头模板龙骨一柱头模

7、板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收一进行下道工序4、模板构造(1)墙模板胶合板使用前模板表面清理,涂刷隔离剂,严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用50X80木方间距20Omm(起步20Omnb以上40OnmI间距,其余间距60Omm),水平外楞圆钢管48X3.5间距45Omm。加固通过背楞上打孔拉结穿墙螺栓水平间距60Omnb竖向间距45OnInb斜向支撑用钢管中下三道进行间距60Omm加固以保证其稳定。地下室外墙用对拉螺栓带止水片,端头带小木块限位片,以防地下水沿对拉螺栓渗入墙内。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。(2)柱模板按标

8、高抹好水泥砂浆找平层,按位置线做好定位墩台,以便保证柱轴线边线与标高的准确,以防止位移。通排柱,先装两端柱,经校正、固定、拉通线校正中间各柱。模板按柱子大小,预拼成一面一片,就位后先用铅丝与主筋绑扎临时固定,用企口缝将两侧模板连接卡紧,安装完两面在安另外两面模板。箍可用钢管等制成。柱箍应根据柱模尺寸、侧压力大小,在模板设计中确定柱箍尺寸间距不大于500mm,下部1.5米范围内不大于400mm,柱箍用山型卡和拉拴加固。将柱箍与周围脚手架连为一体,用线坠控制调节校正模板垂直度。打碎前将柱模内清理干净,封闭清理口,办理柱模预检。六、模板拆除1、模板拆除根据现场同条件的试块指导强度,符合设计要求的百分

9、率后,由技术人员发放拆模通知书后,方可拆模。2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时,混凝土强度要达到L2MPa(依据拆模试块强度而定),保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的板底模,跨度小于两米的,其混凝土强度必须达到设计强度的50%后方可拆除,跨度大于2m小于8m的,其混凝土强度必须达到设计强度的75%后方可拆除;混凝土的梁底模其混凝土强度必须达到设计强度的75%后方可拆除。3、拆除模板的顺序与安装模板顺序相反,先支的模板后拆,后支的先拆,先拆非承重模板,后拆承重模板。七、模板技术措施1、进场模板质量标准模板要求:(1)技术性能必须符合相关质量标准(通

10、过收存、检查进场木胶合板出厂合格证和检测报告来检验)。(2)外观质量检查标准(通过观察检验)任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0001m2o每平方米污染面积不大于0.005112(3)规格尺寸标准厚度检测方法:用钢卷尺在距板边20rn处,长短边分别测3点、1点,取8点平均值;各测点与平均值差为偏差。长、宽检测方法:用钢卷尺在距板边100mm处分别测量每张板长、宽各2点,取平均值。对角线差检测方法:用钢卷尺测量两对角线之差。翘曲度检测方法:用钢直尺量对角线长度,并用楔形塞尺(或钢卷尺)量钢直尺与板面间最大弦高,后者与前者的比值为翘曲度。2、模板安装质量要

11、求必须符合混凝土结构工程施工及验收规范(GB50204-2002)及相关规范要求。(1)主控项目1)安装现浇结构的上层模板及其支架时,下层楼板应具有承受上层荷载的承载能力,或加设支架;上下层支架的立柱应对准,并铺设垫板。检查数量:全数检查。检验方法:对照模板设计文件和施工技术方案观察。2)在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处。检查数量:全数检查。检验方法:观察。(2)一般项目1)模板安装应满足下列要求:模板的接缝不应漏浆;在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水;模板与混凝土的接触面应清理干净并涂刷隔离剂;浇筑混凝土前,模板内的杂物应清理干净;检查数量:全数检查。检验方法

12、:观察。2)对跨度不小于4m的现浇钢筋混凝土梁、板,其模板应按要求起拱。检查数量:按规范要求的检验批(在同一检验批内,对梁,应抽查构件数量的10%,且不应少于3件;对板,应按有代表性的自然间抽查10%,且不得小于3间。)检验方法:水准仪或拉线、钢尺检查。3)固定在模板上的预埋件、预留孔洞均不得遗漏,且应安装牢固其偏差应符合附表1的规定;模板安装允许偏差和检验方法附表1E项目国安规范标造允许偈差(mm)检查方法1轴统位移柱、墙、梁5量尺2底授上表面标高5水准仪或拉搓、尺量3戏面模内尺寸基础10尺里住、靖、梁4154层高垂直度展高不大于5m6经纬仪或拉展、尺壁层高大干5m85相多两板表面高低差2尺

13、量6表面平整度5靠尺、塞尺7阴阳角方正-方尺、塞尺垂直线尺8前埋铁件中心饯位移拉线、尺量9预埋管、螺检中心我位移3拉线、尺里螺栓外露长度+10,-O10预留孔洞中心线位移10拉线、尺重尺寸+10-011门窗渭中心线位移拉线、尺量交、高对角线-12插筋中心线位移5尺金外露长度+10,-0检查数量:按规范要求的检验批(对梁、柱,应抽查构件数量的10%,且不应少于3件;对墙和板,应按有代表性的自然间抽查10%,且不得小于3间)。检验方法:钢尺检查。(3)现浇结构模板安装的偏差应符合表1的规定。检查数量:按规范要求的检验批(对梁、柱,应抽查构件数量的10%,且不应少于3件;对墙和板,应按有代表性的自然

14、间抽查10%,且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表L(检验方法:检查同条件养护试块强度试验值。检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。)(4)模板垂直度控制1)对模板垂直度严格控制,在模板安装就位前,必须对每一块模板线进行复测,无误后,方可模板安装。2)模板拼装配合,工长及质检员逐一检查模板垂直度,确保垂直度不超过3mm,平整度不超过2mm;3)模板就位前,检查顶模棍位置、间距是否满足要求。(5)顶板模板标高控制每层顶板抄测标高控制点,测量抄出混凝土墙上的300线,墙周边弹出顶板模板的底标高线。(6)模板的变形控制D墙模支设前,竖向梯子筋上,焊接顶模棍(墙厚每边减少Inm)。2)浇筑混凝土时,做分层尺竿,并配好照明,分层浇筑,层高控
