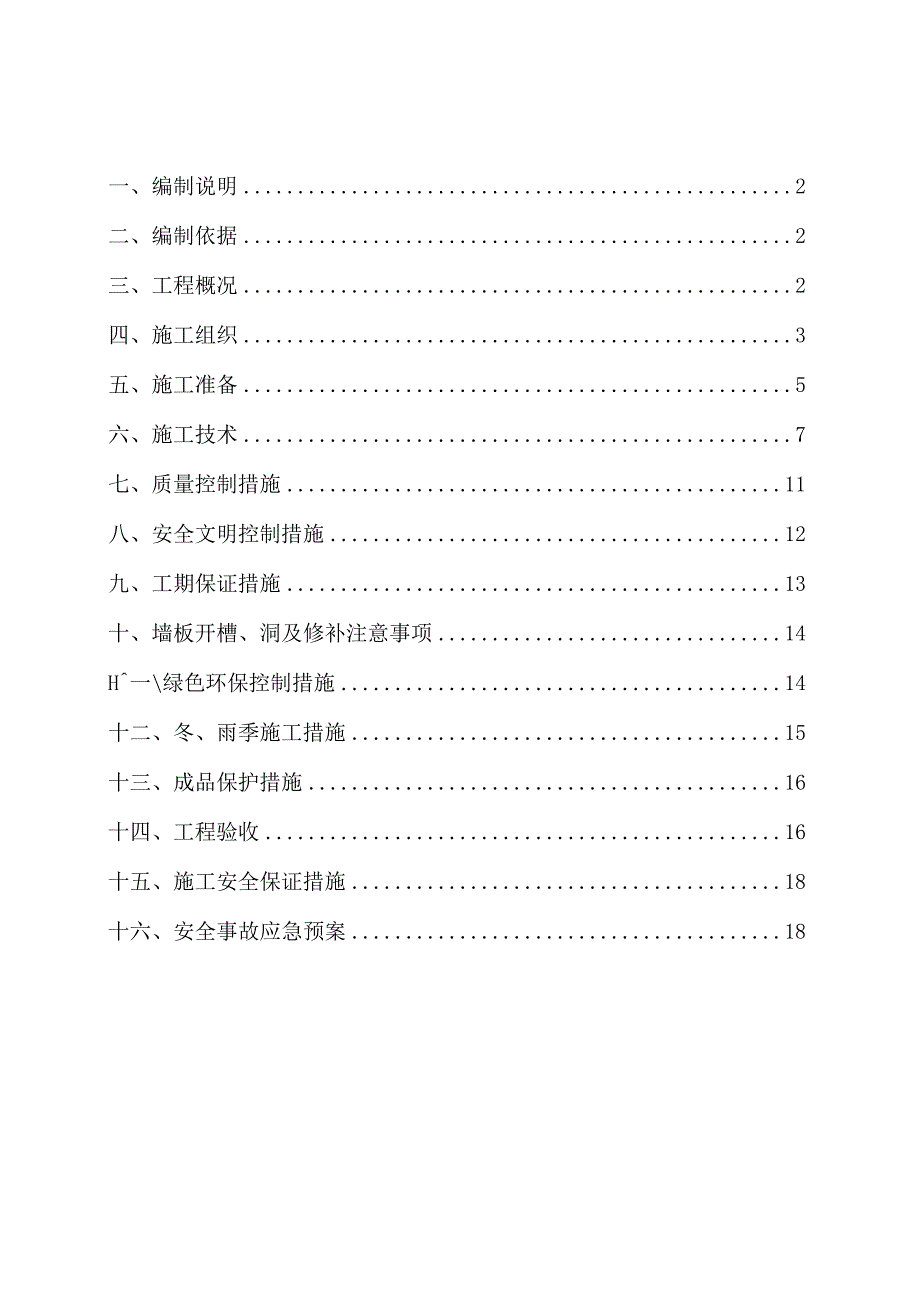

1、一、编制说明2二、编制依据2三、工程概况2四、施工组织3五、施工准备5六、施工技术7七、质量控制措施11八、安全文明控制措施12九、工期保证措施13十、墙板开槽、洞及修补注意事项14H一绿色环保控制措施14十二、冬、雨季施工措施15十三、成品保护措施16十四、工程验收16十五、施工安全保证措施18十六、安全事故应急预案18一、编制说明我公司通过认真研究设计图纸和现场勘察后，对ALC板施工图纸进一步深化，依照ALC板工程所涉及的相关施工验收规范、国家建设工程质量检验评定标准编制本施工方案。在方案中详细阐述了我们对本工程的施工组织、管理、技术、质量、安全、工期等控制措施。二、编制依据1.1、 设计
2、院的建筑、结构施工图、设计变更单、与业主方所签施工合同相关条款1.2、 ALC板排版图、节点图1.3、 蒸压加气混凝土砌块、板材构造(13J104)1.4、 项目施工图纸。1.5、 项目图纸会审。1.6、 项目施工组织设计。三、工程概况序号项目内容1项目名称2项目地点3工程性质4结构类型5建设单位6设计单位7监理单位8建设总承包单位9ALC板分包单位10ALC板使用部位11ALC板使用厚度3. 1、项目地块本项目由XXXX工程和XXXX工程组成,总规划用地面积:44380.27m2,总建筑面积为39997.77m2,小学用地面积34385.97m2(0.000=481.25),幼儿园用地面积9

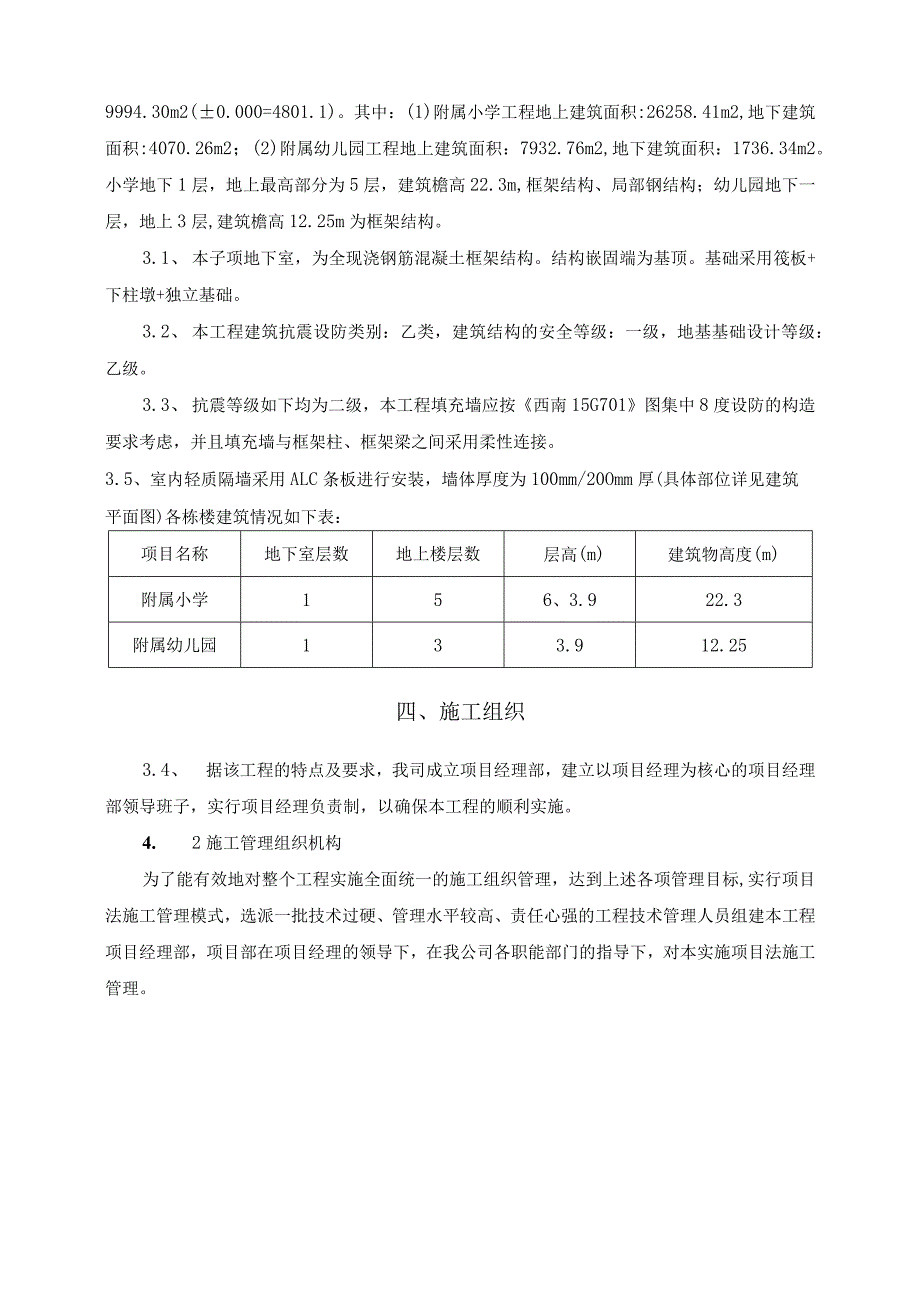

3、994.30m2(0.000=4801.1)。其中：(1)附属小学工程地上建筑面积:26258.41m2,地下建筑面积:4070.26m2；(2)附属幼儿园工程地上建筑面积：7932.76m2,地下建筑面积：1736.34m2。小学地下1层，地上最高部分为5层，建筑檐高22.3m,框架结构、局部钢结构；幼儿园地下一层，地上3层,建筑檐高12.25m为框架结构。3.1、 本子项地下室，为全现浇钢筋混凝土框架结构。结构嵌固端为基顶。基础采用筏板+下柱墩+独立基础。3.2、 本工程建筑抗震设防类别：乙类，建筑结构的安全等级：一级，地基基础设计等级：乙级。3.3、 抗震等级如下均为二级，本工程填充墙应
4、按西南15G701图集中8度设防的构造要求考虑，并且填充墙与框架柱、框架梁之间采用柔性连接。3.5、室内轻质隔墙采用ALC条板进行安装，墙体厚度为100mm/20Omm厚(具体部位详见建筑平面图)各栋楼建筑情况如下表：项目名称地下室层数地上楼层数层高(m)建筑物高度(m)附属小学156、3.922.3附属幼儿园133.912.25四、施工组织3.4、 据该工程的特点及要求，我司成立项目经理部，建立以项目经理为核心的项目经理部领导班子，实行项目经理负责制，以确保本工程的顺利实施。4. 2施工管理组织机构为了能有效地对整个工程实施全面统一的施工组织管理，达到上述各项管理目标,实行项目法施工管理模式
5、，选派一批技术过硬、管理水平较高、责任心强的工程技术管理人员组建本工程项目经理部，项目部在项目经理的领导下，在我公司各职能部门的指导下，对本实施项目法施工管理。施工组织机构序号职务姓名资质主要工作安排1项目经理一级建造师负责工程全面统筹工作，为安全生产第一负责人2生产经理工程师负责工程全面统筹工作，为安全生产直接负责人，项目项目生产、计划、工期、质量、安全工作3技术负责人工程师主管技术管理工作，负责现场技术工作，编制施工方案，对现场施工、技术工作总负责，负责工程验收4质量部质量贝具体负责质量管理工作及各工序质量把关56施工部施工员负责现场人员的调配、施工现场进度、质量、安全。78安全部安全员具
6、体负责施工生产安全、文明施工，负责工作安全生产检查工作。91011材料部材料员负责采购工程材料及材料的质量、进度、运输。12资料部资料员负责工程材料的试验、检验、资料编制、汇总、报验工作。1314劳务部劳务员负责班组的结算工作，工作发放情况五、施工准备5.1技术准备5.1. 1根据设计院的施工图纸做ALC板深化设计，深化设计的排版图、节点图经建设方签字确认后，作为ALC板加工、安装、验收的依据。5.2. 2组织施工管理人员、技术人员对图纸进行自审，认真熟悉图纸并且参加设计交底和图纸会审。5. 1.3已编制好的工程施工方案报监理及甲方审批。5. 1.4对施工人员做好书面ALC板安装工程技术交底、
7、安全交底等。5. 2施工现场平面布置5.2.1根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点，保证进度计划的顺利实施为目的。5.2.2根据现场施工道路和ALC板堆放场地进行布置。ALC板的堆放位置合理选择是确保施工进度的关键，ALC板运至现场后，用叉车或吊车（使用布带）将板材卸到堆放场地，且均匀分布，并注意支点位置，防止板材变形。材料卸车位置根据不同阶段的施工总平面进行布置。5.3劳动力计划5.3.1本工程我公司拟派技术成熟、组织严密、有同类工程施工经验的施工队伍来负责该工程的施工，在项目部的统一安排下，各工种互相配合，协调施工，共同完成此项工程的施工任务。5.3.2劳动力计划如下表
8、所示（每栋）：序号工种人数工作内容1砌体工6ALC轻质隔墙安装内容主要清理、找线；放线、分档；配板、修补；条板安装2抹灰工3板与板、板与墙、梁之间接缝处理4杂工4辅助作业、搬运等注：上述人员可根据施工现场作业条件作相应调整。5.4施工机械设备主要机具材料表序号工具材料名称单位数量1台式切割机22扫帚个63水桶个64小灰槽个252m靠尺个162m拖线板个27打磨机台18木楔个109钻个110钢尺把211线垂个212射钉枪把213撬棍个214扁铲把615开刀个216铝合金尺杆个117手套双3018锤子把419安全帽个2020安全带个321配电箱个222口罩个2023活动脚手架副1026水管米502
9、7切割机228斗车z429风镐只65.5材料进场计划5.5.1材料管理人员依据技术人员提出的材料用量计划组织订货并根据工程进度需要安排材料进场。5.5.2ALC板于施工日起开始进场，进场后利用叉车或汽吊卸货，吊具应用尼龙宽幅吊带或专用吊具，堆放时两端距板端1/3L处用垫木或加气混凝土块垫平，200mm厚ALC板一层为3块。5.5.3认真做好ALC板材及辅材的进场验收，对损坏超过规定的应予以剔除，材料进场卸货时请监理验收，并书面签字确认。六、施工技术6.1、 施工前准备：排版一现场复核尺寸一确定施工方案一材料准备。6.2、 施工：a、隔墙板宽度2200mb、堆板场地应坚实、平整、干燥，板宜侧放（
10、屋面板和楼板可平放），高度不宜超过2米。c、管线开槽宜在墙体验收后进行，作业时宜用小型切割机配合镂槽器开槽，严禁对穿开洞或随意切断板内纵筋，开槽应沿板长度方向（若有宽度方向开槽可向厂家定做保护层较厚的板材）或设在板与板拼缝之间，深度不大于1/3板厚，槽口可用1：3水泥砂浆略低板面修补，表面用专用修补材补平，装饰前此处应用玻璃纤维网格布增强。d、对于较大的风管洞口周边应做好型钢加固框架。e装饰前板面潮湿时不宜立即施工，等表面干燥含水率较低时（一般15%）再进行下一道工序。6.3、 工操作要点及要求1）施工顺序、复核：墙板安装前复核墙体净高尺寸，板材实际长度比墙体净长或净高短2040mmo、弹线：
11、按设计要求在楼地面、柱或墙标明安装位置及标高。、找平：支座宜用DP15干粉砂浆或1：3水泥砂浆找平。、切割：切割板材宜放在阴角或近阴角整板之间，拼板宽度一般2200mm。、板材管卡安装，管卡安装方式建议为隐藏式安装方式，每面墙体第一张板需要安装3个管卡（上段2个，下端1个），以后各板安装2个管卡（上下端各一个），管卡安装位置为板端80mm处，隐藏安装时管卡连接片顺墙方向射钉固定；安装：竖装工艺中安装顺序宜从结构柱一边开始依次安装，在有门洞或者窗洞的位置，从门窗洞口边开始依次安装，尽量保证门窗洞口侧为整板；、勾缝：待墙体安装完成并粘接达到凝固期后，对板材上下端缝及板与板接缝处进行清理，取出木楔，
12、并使用专用勾缝剂勾缝；、挂网：待勾缝剂干后再进行耐碱玻纤网挂网，用专用勾缝剂进行二次粘接，挂网要求左右两边搭接各超过50mm,挂网位置：与剪力墙或者梁位置，板与板接缝处；2）节点处理：a、板缝处理：板材下端与楼面、碎梁底面处缝隙用专用粘接剂嵌填密实。木楔应在砂浆结硬后取出，且填补同质粘接剂。板缝采用专用勾缝剂勾缝。专用礴剂内墙涂料f蜩孑腱耐碱懒纤维网格布邸墙涂料 翩子两遍耐硝#瑜纤维网格布柱网I OOALC 板QALC板“一字型”连接b、竖装节点:上下用管卡进行固定，顶部及底部用专用粘接剂进行灌填密实。OALC板与结构梁（板）连接ALC-板 v.1 OO宽耐诚玻纤网格布内墙履子两遍-内堵涂料延
13、贴1 C）C）宽时碱玻纤网格布内墙脱子-内墙涂料C、板材与i墙、柱连接节点:专用咕按剂拈贴10。宽耐碱玻纤网格布、=_25射旬（柱）:板顶管铺600G）ALC板与结构墙（柱）连接d、板材与板材之间的连接ALC板。”型墙连接e、门窗洞节点痴情汽皮小型HL5米时节直装对!漏汽度大于冬于L5米胖七、质量控制措施7.1质量标准7.1.1ALC板材安装允许偏差及检验方法按下表:序号墙面轴线位置墙面垂直位置板缝垂直度板缝水平度板面平整度拼缝误差洞口位移14mm4mm4mm4mm4mm2mm8mm检验方法红外线平水仪、拉线、尺量、2m靠尺，吊垂线塞尺7.1.2内隔墙板安装质量达到“第三方检测标准”要求。7.1.3质量控制要点：（1）、复核好墙体的净空尺寸，确认好材料的下料长度。避免墙板尺寸过短造成墙板上下部与结构梁板间缝隙过大。（2）、墙板安装采用“下楔顶板法”。当墙板下部缝隙超过3CM时，采用细石碎进行塞填密实。厨卫间等有水房间为避免渗漏，采用板底满座浆，板顶楔木楔进行固定。（3）、施工前应制作排版图，排版图应按照600模数进
