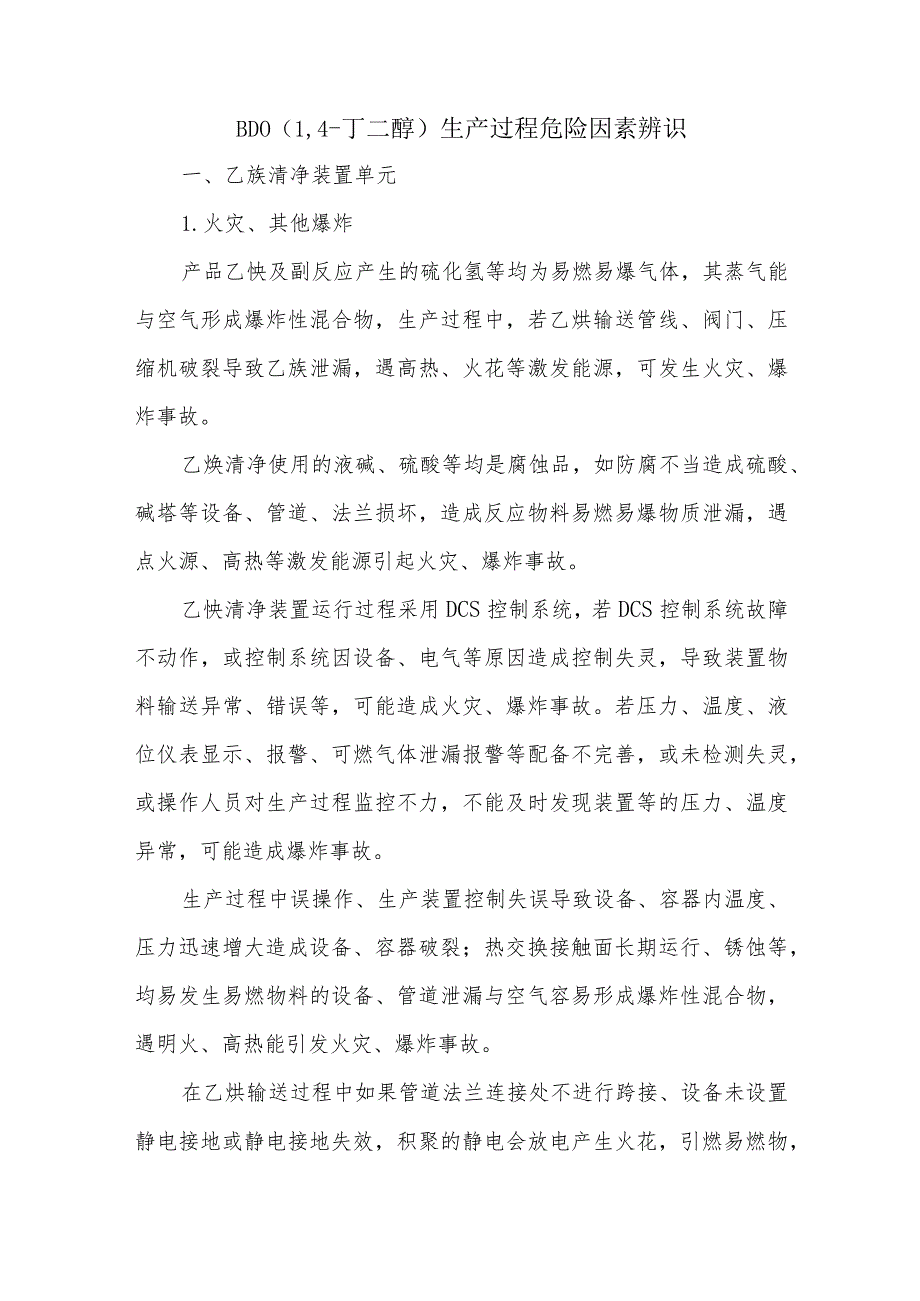

1、BDO（1,4-丁二醇）生产过程危险因素辨识一、乙族清净装置单元1.火灾、其他爆炸产品乙怏及副反应产生的硫化氢等均为易燃易爆气体，其蒸气能与空气形成爆炸性混合物，生产过程中，若乙烘输送管线、阀门、压缩机破裂导致乙族泄漏，遇高热、火花等激发能源，可发生火灾、爆炸事故。乙焕清净使用的液碱、硫酸等均是腐蚀品，如防腐不当造成硫酸、碱塔等设备、管道、法兰损坏，造成反应物料易燃易爆物质泄漏，遇点火源、高热等激发能源引起火灾、爆炸事故。乙怏清净装置运行过程采用DCS控制系统，若DCS控制系统故障不动作，或控制系统因设备、电气等原因造成控制失灵，导致装置物料输送异常、错误等，可能造成火灾、爆炸事故。若压力、温
2、度、液位仪表显示、报警、可燃气体泄漏报警等配备不完善，或未检测失灵，或操作人员对生产过程监控不力，不能及时发现装置等的压力、温度异常，可能造成爆炸事故。生产过程中误操作、生产装置控制失误导致设备、容器内温度、压力迅速增大造成设备、容器破裂；热交换接触面长期运行、锈蚀等，均易发生易燃物料的设备、管道泄漏与空气容易形成爆炸性混合物，遇明火、高热能引发火灾、爆炸事故。在乙烘输送过程中如果管道法兰连接处不进行跨接、设备未设置静电接地或静电接地失效，积聚的静电会放电产生火花，引燃易燃物，从而引发火灾、爆炸事故。系统中设备、储罐、管道的防雷设施未定期检测失效，装置中高大的设备防雷设施未定期检测失效，有遭受

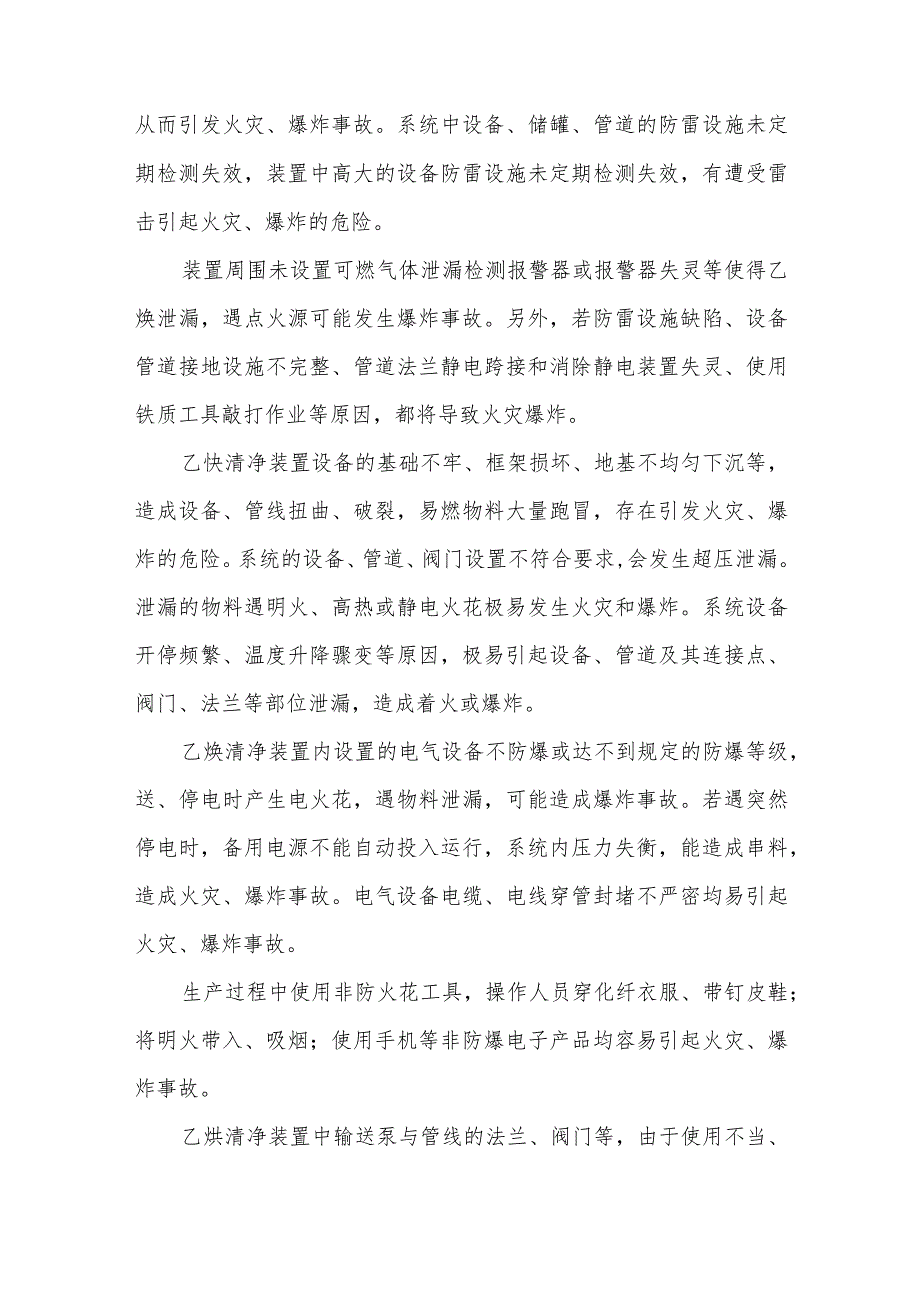

3、雷击引起火灾、爆炸的危险。装置周围未设置可燃气体泄漏检测报警器或报警器失灵等使得乙焕泄漏，遇点火源可能发生爆炸事故。另外，若防雷设施缺陷、设备管道接地设施不完整、管道法兰静电跨接和消除静电装置失灵、使用铁质工具敲打作业等原因，都将导致火灾爆炸。乙快清净装置设备的基础不牢、框架损坏、地基不均匀下沉等，造成设备、管线扭曲、破裂，易燃物料大量跑冒，存在引发火灾、爆炸的危险。系统的设备、管道、阀门设置不符合要求,会发生超压泄漏。泄漏的物料遇明火、高热或静电火花极易发生火灾和爆炸。系统设备开停频繁、温度升降骤变等原因，极易引起设备、管道及其连接点、阀门、法兰等部位泄漏，造成着火或爆炸。乙焕清净装置内设置

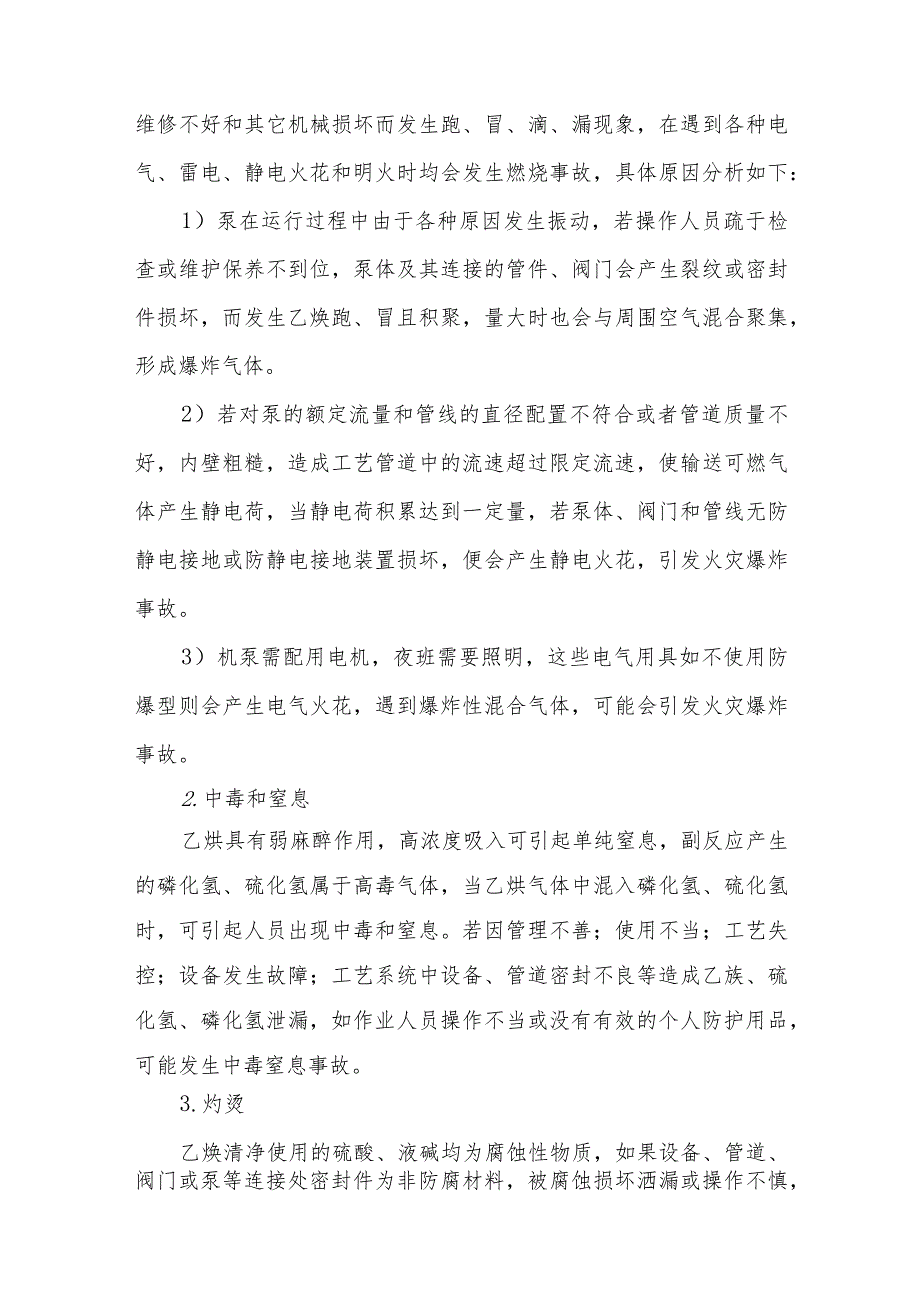

4、的电气设备不防爆或达不到规定的防爆等级，送、停电时产生电火花，遇物料泄漏，可能造成爆炸事故。若遇突然停电时，备用电源不能自动投入运行，系统内压力失衡，能造成串料，造成火灾、爆炸事故。电气设备电缆、电线穿管封堵不严密均易引起火灾、爆炸事故。生产过程中使用非防火花工具，操作人员穿化纤衣服、带钉皮鞋；将明火带入、吸烟；使用手机等非防爆电子产品均容易引起火灾、爆炸事故。乙烘清净装置中输送泵与管线的法兰、阀门等，由于使用不当、维修不好和其它机械损坏而发生跑、冒、滴、漏现象，在遇到各种电气、雷电、静电火花和明火时均会发生燃烧事故，具体原因分析如下：1）泵在运行过程中由于各种原因发生振动，若操作人员疏于检查
5、或维护保养不到位，泵体及其连接的管件、阀门会产生裂纹或密封件损坏，而发生乙焕跑、冒且积聚，量大时也会与周围空气混合聚集，形成爆炸气体。2）若对泵的额定流量和管线的直径配置不符合或者管道质量不好，内壁粗糙，造成工艺管道中的流速超过限定流速，使输送可燃气体产生静电荷，当静电荷积累达到一定量，若泵体、阀门和管线无防静电接地或防静电接地装置损坏，便会产生静电火花，引发火灾爆炸事故。3）机泵需配用电机，夜班需要照明，这些电气用具如不使用防爆型则会产生电气火花，遇到爆炸性混合气体，可能会引发火灾爆炸事故。2.中毒和窒息乙烘具有弱麻醉作用，高浓度吸入可引起单纯窒息，副反应产生的磷化氢、硫化氢属于高毒气体，当
6、乙烘气体中混入磷化氢、硫化氢时，可引起人员出现中毒和窒息。若因管理不善；使用不当；工艺失控；设备发生故障；工艺系统中设备、管道密封不良等造成乙族、硫化氢、磷化氢泄漏，如作业人员操作不当或没有有效的个人防护用品，可能发生中毒窒息事故。3.灼烫乙焕清净使用的硫酸、液碱均为腐蚀性物质，如果设备、管道、阀门或泵等连接处密封件为非防腐材料，被腐蚀损坏洒漏或操作不慎，人体没有有效的个人防护用品误接触可造成化学灼伤。吸入腐蚀性物质可造成体内化学灼伤。二、甲醛生产装置单元1.火灾、其他爆炸（1）物料及生产过程进入鼓风机的新鲜空气与吸收塔顶部的循环气（含甲醇、一氧化碳、二氧化碳等）进行混合，其目的是将混合气中的
7、氧含量控制在7-12%（与甲醇反应的最佳浓度配比），若循环鼓风机入口未设氧含量在线监测仪表或仪表故障失灵，导致进入甲醛反应器的混合气中的氧含量超出工艺参数控制范围，有引发火灾爆炸的风险；若氧含量在线监测仪表与甲醇进料泵未联锁或联锁失灵，有导致火灾爆炸的范围扩大的可能。甲醛生产原料甲醇为易燃、可燃物质；氧气为助燃气体；尾气中还有少量一氧化碳、二甲醛等易燃易爆气体；一旦泄漏，挥发后其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸，有的甚至会引起回燃，火场中受热的容器还有爆炸危险。尤其是在高温、高压、真空等工艺操作条件下，生产过程中操作失误或因设备失修，极易发生火灾爆炸事故。甲醇氧化过程是
8、一个放热过程，尤其在较高温度下进行，反应更为剧烈，本项目采用管式反应器，即先将甲醇与压缩空气工序输送来的混合气进行混合、预热、汽化。汽化后含甲醇的混合气通过装有铁专目催化剂的管式反应器，在反应器300380。C条件下（反应器采用导热油加热）与催化剂接触反应生成甲醛气体。该反应过程中若装置的温度显示仪表失灵、导热油中断（如：突然停电、泵机故障）、导热油的换热锅炉水不足、爆破片失效、安全阀被堵塞等，反应热来不及移走导致积热，反应器的温度急剧增高，可能导致反应器超温、超压，可能发生火灾、爆炸事故。同时超温有可能引发副反应大量产生，导致设备设施超压失控，进而引发闪爆事故。甲醛生产涉及氧化危险化工工艺，
9、工艺中部分设备（如循环风机、新鲜风机等）要求不断电，若遇突然停电或变压器损坏，厂区没有备用电源、变压器等导致工艺失控易引发火灾爆炸事故。如甲醇、空气、尾气的混合气体送入反应器进行氧化反应时若突然断电，可能导致大量副产物产生，反应器内压增大，致使反应器破裂容器内物料泄漏，造成系统中吸入空气，致使氧含量超标，引发火灾爆炸事故。若反应器的温度与导热油循环泵、甲醇进料泵、风机等未联锁或联锁失效，致使进料过量反应失控引发火灾爆炸事故发生；若装置的DCS自动控制系统中的控制、监测、检测仪表失灵或不准确，上传给控制系统的信号与实际数值出现偏差，操作件失灵或仪表空气压力不足、仪表空气中带液在管道末端积聚，造成
10、操作机构失灵，或者变送信号线屏蔽不好，产生感应信号等引起误动作，引发事故。将氧化反应工序产生的汽化导热油用锅炉除氧水冷却并回收热量。生产过程中，若导淋未设双阀、无丝堵等导致导热油泄漏，遇点火源可能发生火灾、爆炸事故。导热油冷却过程中若系统的温度显示仪表失灵、锅炉除氧水中断（如：突然停电、泵机故障）或锅炉除氧水不足、设备腐蚀锅炉除氧水渗入导热油内、爆破片失效、安全阀被堵塞等，都能引起着火和爆炸事故发生。甲醛气体在吸收前要先通过反应器出口冷却器与原料混合气进行换热、冷却降温，若该过程工艺控制参数因设备故障或人为因素导致数据不准，高温的甲醛气体进入吸收工序后未能全部吸收，高浓度甲醛的循环气进入空气压
11、缩工序进而影响整个装置的正常运行。另外，甲醛储罐有其要求的最大允许的充装量，如果在操作过程中由于人为失误，不遵守操作规程而超装，生产装置未设缓冲罐、储料槽等紧急泄放设施，易导致储罐破裂爆炸。进入催化转化（ECS）控制排放系统的循环气中含有二甲醛和未反应的甲醇，其均为易燃气体，若装置泄漏循环气与空气混合可形成爆炸性混合气体，遇高热或点火源能发生火灾爆炸事故。ECS反应器中的氧化过程是一个放热过程，反应放出大量的反应热，因此采用锅炉除氧水换热，回收热能。若该系统温度、压力显示仪表失灵、锅炉除氧水中断（如：突然停电、泵机故障）、锅炉除氧水不足（如：锅炉除氧水温度过高、锅炉除氧水压力不足、管线结垢堵塞
12、造成流速不畅）、锅炉除氧水渗入反应器内、爆破片失效、安全阀被堵塞等，反应热来不及移走导致积热，反应器温度急剧增高，可能导致反应器超温、超压，发生火灾、爆炸事故。若装置电气设备不防爆，装置内零件脱落碰撞形成火花，可能发生火灾、爆炸事故。若装置静电接地不良或未进行接地，导致静电积累，增大了火灾爆炸的风险。若可燃气体探测及报警装置安装位置不合理，对泄漏的可燃气体响应延迟，可能导致泄漏的可燃气体与空气形成爆炸混合物,遇到火源发生爆炸事故。(2)生产工艺操作分析生产过程中，发生工艺过程异常时，若人为处理不当、未能及时控制及调整工艺参数、设备无紧急泄爆装置或失灵，设备或管道不能承受突发事故下的超温、超压，
13、可能发生火灾、爆炸事故。生产装置运行过程采用DCS控制系统及安全仪表系统SIS,若SIS系统、DCS控制系统故障不动作，或控制系统因设备、电气等原因造成控制失灵，导致装置物料输送异常、错误等，可能造成火灾、爆炸事故。若压力、温度、液位仪表显示、报警、可燃气体泄漏报警等配备不完善，或未检测失灵，或操作人员对生产过程监控不力，不能及时发现装置等的压力、温度异常，可能造成爆炸事故。生产过程中误操作、生产装置控制失误导致设备、容器内温度、压力迅速增大造成设备、容器破裂；热交换接触面长期运行、锈蚀等，均易发生易燃物料的设备、管道泄漏与空气容易形成爆炸性混合物，遇明火、高热能引发火灾、爆炸事故。在甲醇投料
14、过程中，介质流速过快，容易产生和积聚静电,如果管道法兰连接处不进行跨接、设备未设置静电接地或静电接地失效，积聚的静电会放电产生火花，引燃易燃物，从而引发火灾、爆炸事故。系统中设备、计量罐、管道的防雷设施未定期检测失效，装置中高大的设备防雷设施未定期检测失效，有遭受雷击引起火灾、爆炸的危险。（3）生产设备安全设施缺陷分析1）甲醛生产设备的基础不牢、框架损坏、地基不均匀下沉等，造成设备、管线扭曲、破裂，易燃物料大量跑冒，存在引发火灾、爆炸的危险。系统的设备、管道、阀门设置不符合要求,会发生超压泄漏。泄漏的物料遇明火、高热或静电火花极易发生火灾和爆炸。系统设备开停频繁、温度升降骤变等原因，极易引起设
15、备、管道及其连接点、阀门、法兰等部位泄漏，造成着火或爆炸。2）甲醛生产装置中使用的甲醇自罐区管道输送，输送管道可能因支撑、管件缺陷、区域腐蚀、温度、压力等交替变化、振动、碰撞等原因造成管道、法兰损坏或泄漏，引起火灾、爆炸事故。3）甲醛生产装置内各设备设施的安全附件未按要求进行定期检测，造成损坏、失灵或跑冒、泄放等，存在发生火灾和爆炸的危险。4）甲醛生产装置所在的区域属于防爆区域，若防爆区域内电气设备不防爆或达不到规定的防爆等级，送、停电时产生电火花，遇物料泄漏，可能造成爆炸事故。若遇突然停电时，备用电源不能自动投入运行，系统内压力失衡，能造成串料，造成火灾、爆炸事故。电气设备电缆、电线穿管封堵
16、不严密均易引起火灾、爆炸事故。5）甲醛生产装置区未设置导液设施，易燃物料发生泄漏后，形成漫流且未能及时回收，特别是流入地沟、电缆沟等，极易造成火灾、爆炸。生产过程中使用非防火花工具，操作人员穿化纤衣服、带钉皮鞋；将明火带入、吸烟；使用手机等非防爆电子产品均容易引起火灾、爆炸事故。6）甲醛生产装置中输送泵与管线的法兰、阀门等，由于使用不当、维修不好和其它机械损坏而发生跑、冒、滴、漏现象,在遇到各种电气、雷电、静电火花和明火时均会发生燃烧事故,具体原因分析如下：泵在运行过程中由于各种原因发生振动，若操作人员疏于检查或维护保养不到位，泵体及其连接的管件、阀门会产生裂纹或密封件损坏，而发生物料的跑、冒、滴、漏且气化积聚，量大时也会与周围空气混合聚集，形成爆炸气体。若对泵的额定流量和管线的直径配置不符合或者管道质量不好，内壁粗糙，造成工艺管道中的流速超过限定流速，使输送可燃液体产生静电荷，
