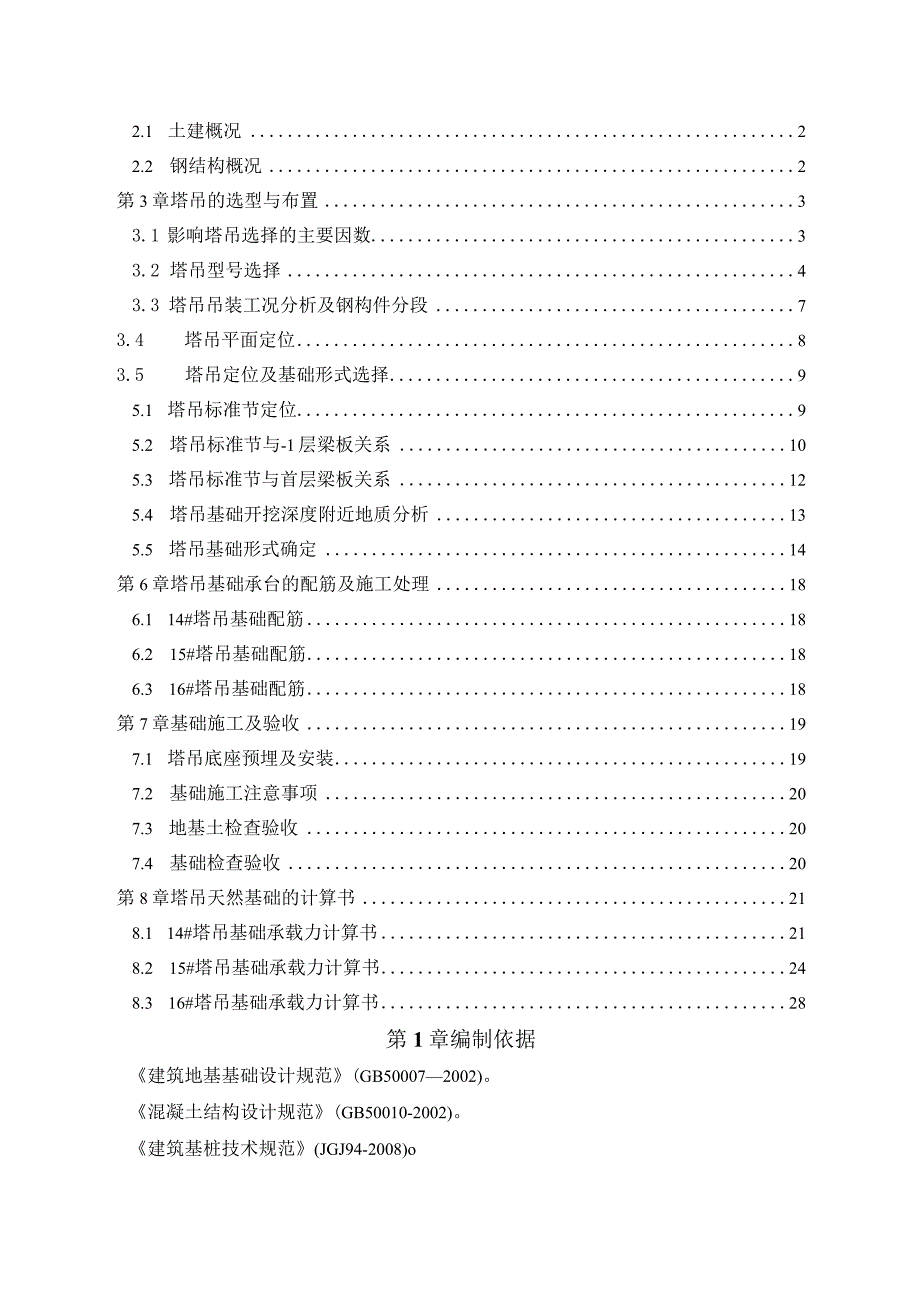

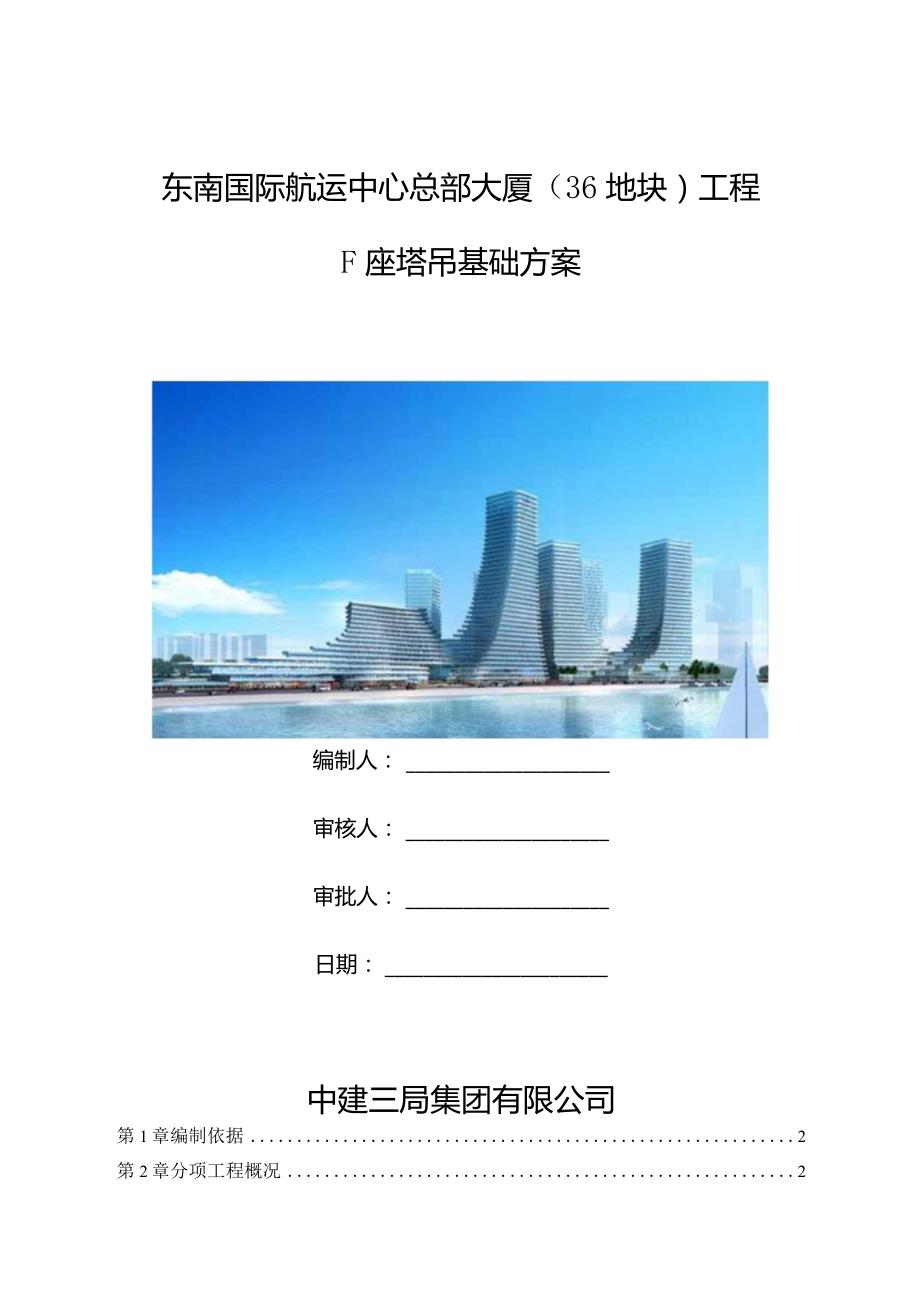

1、东南国际航运中心总部大厦（36地块）工程F座塔吊基础方案编制人：审核人：审批人：日期：中建三局集团有限公司第1章编制依据2第2章分项工程概况22.1 土建概况22.2 钢结构概况2第3章塔吊的选型与布置33.1 影响塔吊选择的主要因数33.2 塔吊型号选择43.3 塔吊吊装工况分析及钢构件分段73.4 塔吊平面定位83.5 塔吊定位及基础形式选择95.1 塔吊标准节定位95.2 塔吊标准节与-1层梁板关系105.3 塔吊标准节与首层梁板关系125.4 塔吊基础开挖深度附近地质分析135.5 塔吊基础形式确定14第6章塔吊基础承台的配筋及施工处理186.1 14#塔吊基础配筋186.2 15#塔

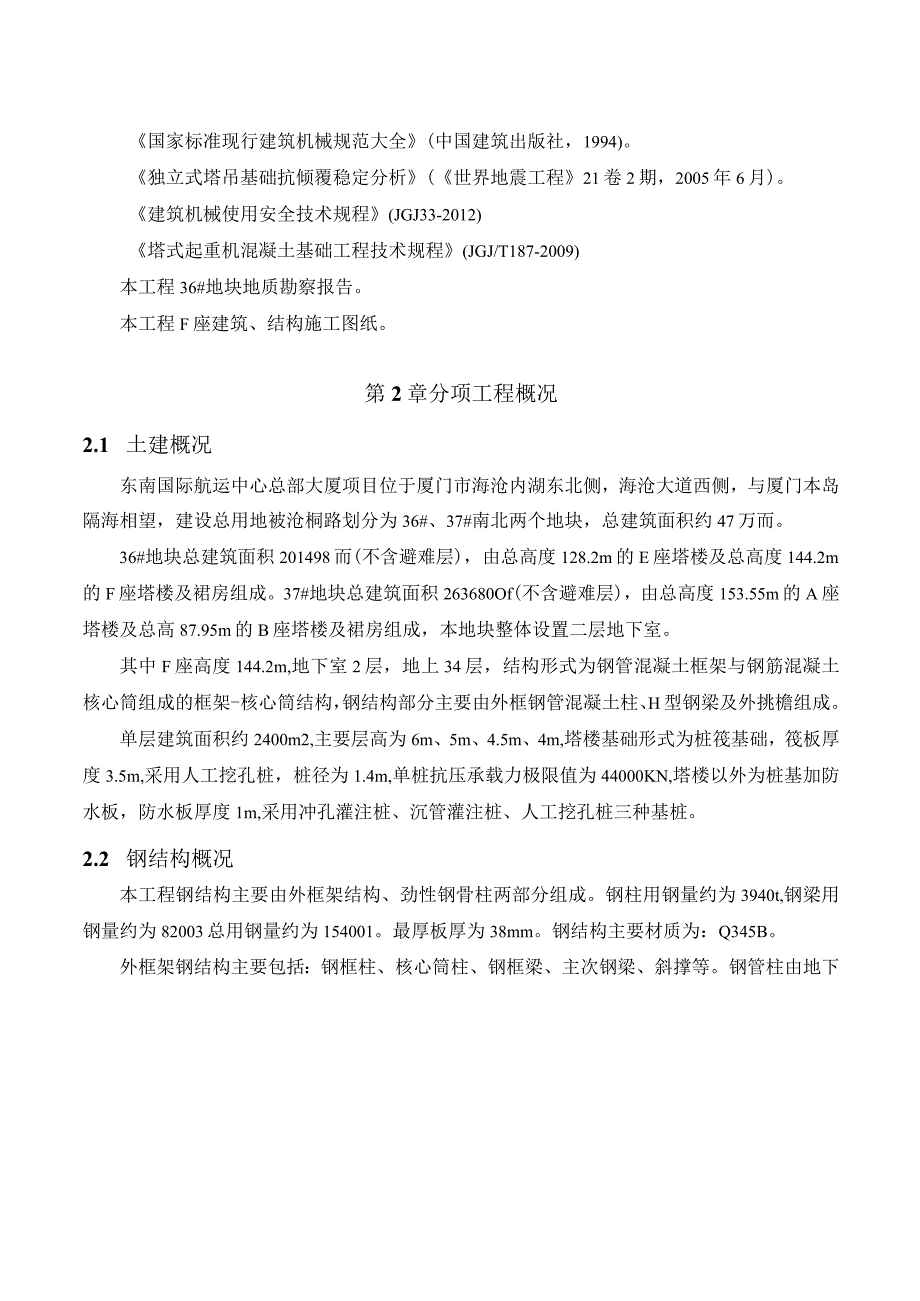

2、吊基础配筋186.3 16#塔吊基础配筋18第7章基础施工及验收197.1 塔吊底座预埋及安装197.2 基础施工注意事项207.3 地基土检查验收207.4 基础检查验收20第8章塔吊天然基础的计算书218.1 14#塔吊基础承载力计算书218.2 15#塔吊基础承载力计算书248.3 16#塔吊基础承载力计算书28第1章编制依据建筑地基基础设计规范(GB500072002)。混凝土结构设计规范(GB50010-2002)。建筑基桩技术规范(JGJ94-2008)o国家标准现行建筑机械规范大全(中国建筑出版社，1994)。独立式塔吊基础抗倾覆稳定分析(世界地震工程21卷2期，2005年6月)
3、。建筑机械使用安全技术规程(JGJ33-2012)塔式起重机混凝土基础工程技术规程(JGJ/T187-2009)本工程36#地块地质勘察报告。本工程F座建筑、结构施工图纸。第2章分项工程概况2.1 土建概况东南国际航运中心总部大厦项目位于厦门市海沧内湖东北侧，海沧大道西侧，与厦门本岛隔海相望，建设总用地被沧桐路划分为36#、37#南北两个地块，总建筑面积约47万而。36#地块总建筑面积201498而(不含避难层)，由总高度128.2m的E座塔楼及总高度144.2m的F座塔楼及裙房组成。37#地块总建筑面积263680Of(不含避难层)，由总高度153.55m的A座塔楼及总高87.95m的B座塔
4、楼及裙房组成，本地块整体设置二层地下室。其中F座高度144.2m,地下室2层，地上34层，结构形式为钢管混凝土框架与钢筋混凝土核心筒组成的框架-核心筒结构，钢结构部分主要由外框钢管混凝土柱、H型钢梁及外挑檐组成。单层建筑面积约2400m2,主要层高为6m、5m、4.5m、4m,塔楼基础形式为桩筏基础，筏板厚度3.5m,采用人工挖孔桩，桩径为1.4m,单桩抗压承载力极限值为44000KN,塔楼以外为桩基加防水板，防水板厚度1m,采用冲孔灌注桩、沉管灌注桩、人工挖孔桩三种基桩。2.2 钢结构概况本工程钢结构主要由外框架结构、劲性钢骨柱两部分组成。钢柱用钢量约为3940t,钢梁用钢量约为82003总
5、用钢量约为154001。最厚板厚为38mm。钢结构主要材质为：Q345B。外框架钢结构主要包括：钢框柱、核心筒柱、钢框梁、主次钢梁、斜撑等。钢管柱由地下2层至屋顶层，分别在8层、19层2次变截面，最大截面为口1200X3Omm,最小截面为680028mmO钢梁最大截面为口1300X800X38mm钢柱(t)圆管柱299箱型柱3641钢梁(t)热轧H型945焊接H型7196箱型梁57零星钢构件(t)3214F座钢结构材料统计F座钢结构材料分析第3章塔吊的选型与布置3.1 影响塔吊选择的主要因数1、楼层最高点达151m,需要塔吊最大顶升高度约为180m。2、结构特点为核心筒内埋劲性钢柱+混凝土墙体
6、、外筒钢框架结构、钢管柱内灌混凝土,土建核心筒外筒采用三层爬模架施工工艺，核心筒先行，钢骨柱吊装领先外筒可以附着的钢管柱楼层10层以上，且塔吊之间也要错开IOm以上，对外附塔吊的自由高度提出了较高要求；3、外框钢管柱内结构平面6050m,外围悬挑l-4m不等，塔吊存在竖向交叉，高塔大臂与低塔拉杆或者塔帽之间需保证不小于2米的安全距离，对塔吊顶升高度要求较高;4、外框筒钢管柱对称布置，考虑2层分段，最重分段约13.8t,对塔吊起重能力提出较高要求；5、本工程地下室施工阶段安装三台塔吊进行材料的周转，而且三台塔吊之间要能够互装、互拆，要求臂长及起吊能力满足要求；6、本工程结构造型外挑；7、本工程处
7、于超大基坑内，布置塔吊时应充分考虑四周工地的施工影响。3.2 塔吊型号选择分析以上影响塔吊布置的因素，综合考虑现场施工条件、现有资源等条件，选择下方案:选用三台塔吊作为本工程主要吊装设备，其中两台为MC480,一台为T8030平头式塔吊。3.2.1 MC480塔机主要参数：IN516Sthl9tH(m)74.91m回1.缄劄劄%然-02.5x2.5mCounter-jibballast附着Anchorages178.95m230.97m126.93m749Im工作状态丰工作状态8交代.无配起重和离度均为大值InserviceOilo(serviceWlthoutloadandbttastVMt
8、hkxgQ6tbandmaxinunheghtTOPKITMC480M253.2.2T8030塔吊参数:Wg9+H一一一rfff*jff塔身Masts反力Reactions2.5x2.5mH(m)8mHHIFlOKChmWAnchorages169.7m124.1m09.09E-.90-fftij5-4500kgINlBl4VUmPHZ5600PHZ450080m24.1m381006175m24.1m381006170m24.1m370005265m24.1m359004360m24.1m336006055m24.1m303003350m24.1m280005040m24.1m2240040
9、215.3m54321H(m)80.5574.8569.1563.4557.7552.0546.3540.65349529.2523.55Wa-260.9m吊装设备臂长(m)爬升方式最大起升高度(m)最大自由高度(m)拟布置位置功能分工T8030(14#)55外附158.378.5见塔吊平面定位图主要负责塔楼钢结构吊装及土建材料吊装MC480(15#)45外附167.3974.91见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装MC480(16#)50外附178.9574.91见塔吊平面定位图主要负责塔楼区域钢结构吊装及土建材料吊装备注根据塔吊参数及平面定位，高低塔大臂与对方塔身不会相
10、撞，但是要保证高低塔之间不会打架，必须要保证高塔大臂不会与低塔的拉杆相撞，MC480塔吊标准节为5.78m一节，中联T8O3O标准节为5.7m,综合分析后两台MC480之间必须有11.56m的高差，MC480(15#)与T8030(14#)之间必须有5.78m的高差。3.3 塔吊吊装工况分析及钢构件分段根据塔吊平面定位及参数性能表得出钢构件吊装工况如下图:钢柱吊装工况分析图第4章塔吊平面定位根据主体结构轮廓线及以后堆场的布置位置，考虑方便塔吊安装拆除等因素，进行塔吊的初步定位如下：Kv再排除以下因素，对塔吊定位进行调整:5Fs（1）塔吊标准节是否与地下室墙柱位置重叠;（2）塔吊基础是否位于地下
11、室外墙以外;（3）塔吊基础定位后,标准节是否与地下室框架梁重叠;（4）塔吊基础定位后,标准节是否穿越地上主体结构;（5）塔吊基础定位后,塔吊拆除时，平衡臂或起重臂在自降后的拆除高度是否与主体结构冲突;（6）塔吊基础定位后,塔吊拆除时，标准节位置是否与施工电梯标准节（导轨架）位置冲突。（7）塔吊基础定位后，在附着楼层的附墙杆是否超长。5.1塔吊标准节定位5.2塔吊标准节与1层梁板关系14#塔吊14#塔吊15#塔吊16#塔吊5.4 塔吊基础开挖深度附近地质分析根据本工程地质勘察报告钻孔平面布置图，14#塔吊基础位置靠近4-4和18-18剖面上,靠近钻孔号CK29;15#塔吊基础位置靠近22-22剖
12、面，居于钻孔号ZK3和JK15中间位置：16#基本和钻孔号ZK12重合，如下图。25IT塔吊基础位置位于7-7剖面上,JGJ/T187-2009塔式起重机混凝土基础工程技术规程P12中4.1.5条规定,当基础宽度大于3m或者埋深大于0.5m时，应该将岩土工程勘探报告提供的地基承载力特征值，按照现行国家标准建筑地基基础设计规范（GB50007）的规定进行调整。5.5 塔吊基础形式确定经排除以上因素并经综合考虑，塔吊定位如下：14#塔吊T8030基础，臂长55m,查36地块勘探点平面布置图，塔吊基础位置靠近4-4和18-18剖面上，靠近钻孔号CK29,查4-4和18-18工程地质剖面图，在基底14
13、.1的标高，对应土质为6-4中风化花岗岩，查36地块详勘报告第15页岩土设计参数建议值表得，地基承载力特征值为3200kpa,查中联T8030说明书，当地耐力大于0.20Mpa时，选用尺寸为8500*8500*1600的基础。15#塔吊MC480基础，臂长45m,查36地块勘探点平面布置图，塔吊基础位置靠近22-22剖面，居于钻孔号ZK3和JKI5中间位置，查22-22工程地质剖面图，在基底-14.1的标高，对应土质为6-2散体状强风化花岗岩，查36地块详勘报告第15页岩土设计参数建议值表得，地基承载力特征值为500kpa,查波坦MC480说明书17A-1.7节，选用M205N型塔吊基础，查说明书18A-2.7,塔吊基础尺寸为A00*7100*1700016#塔吊MC480基础，臂长50m,查36地块勘探点平面布置图，塔吊基础位置位于23-23剖面上，
