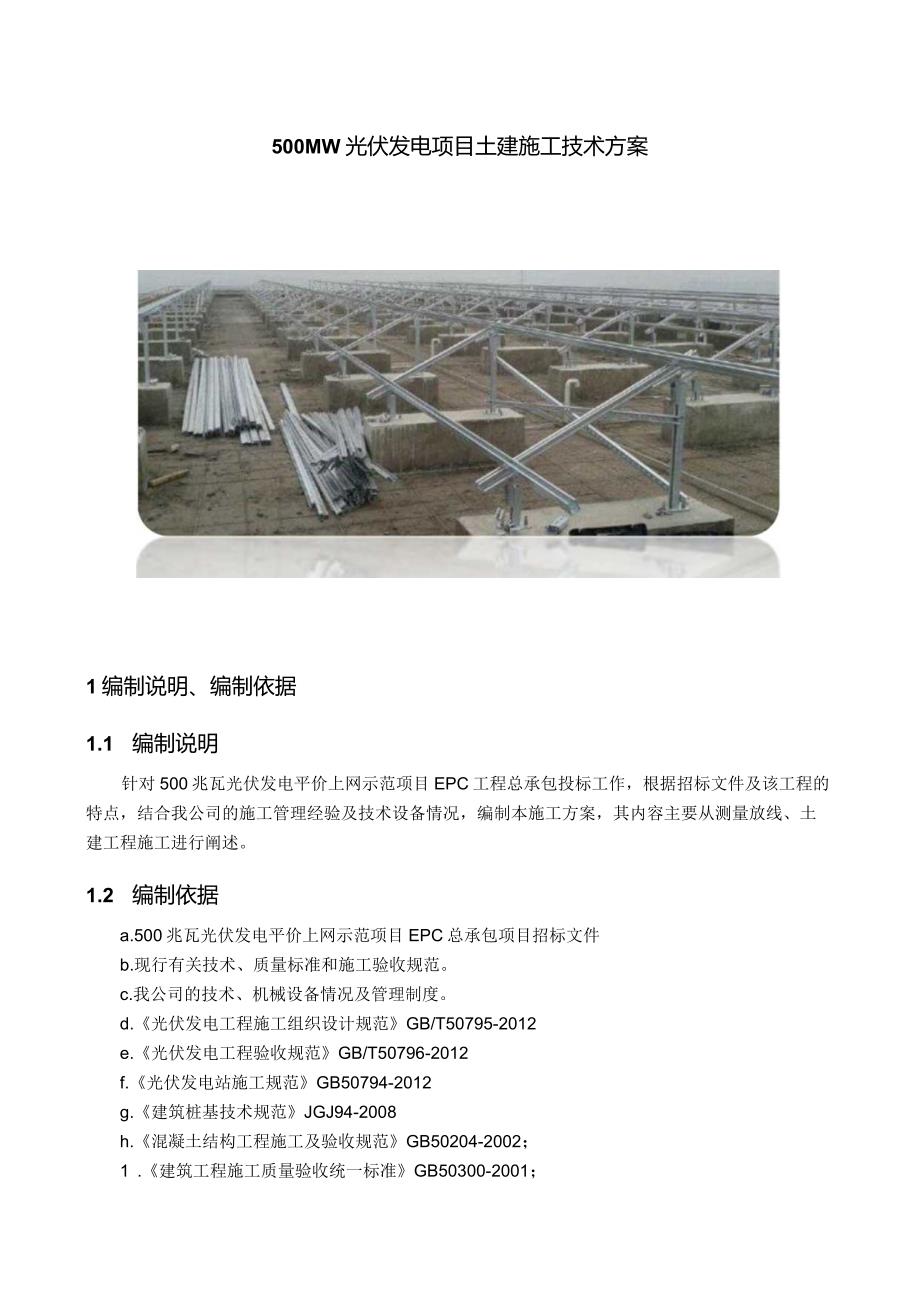

1、500MW光伏发电项目土建施工技术方案1编制说明、编制依据1.1 编制说明针对500兆瓦光伏发电平价上网示范项目EPC工程总承包投标工作，根据招标文件及该工程的特点，结合我公司的施工管理经验及技术设备情况，编制本施工方案，其内容主要从测量放线、土建工程施工进行阐述。1.2 编制依据a.500兆瓦光伏发电平价上网示范项目EPC总承包项目招标文件b.现行有关技术、质量标准和施工验收规范。c.我公司的技术、机械设备情况及管理制度。d.光伏发电工程施工组织设计规范GB/T50795-2012e.光伏发电工程验收规范GB/T50796-2012f.光伏发电站施工规范GB50794-2012g.建筑桩基技

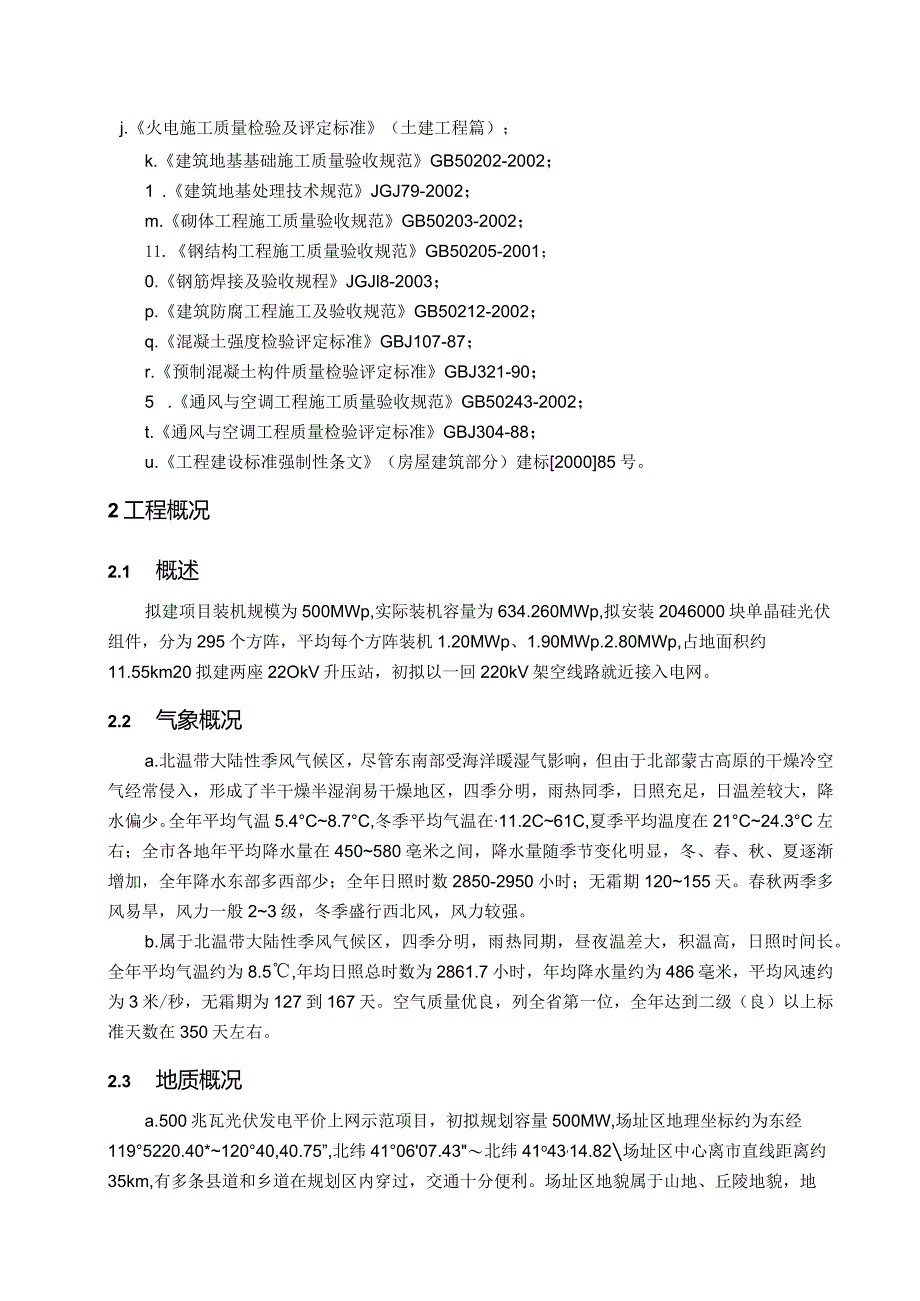

2、术规范JGJ94-2008h.混凝土结构工程施工及验收规范GB50204-2002；1 .建筑工程施工质量验收统一标准GB50300-2001；j.火电施工质量检验及评定标准（土建工程篇）；k.建筑地基基础施工质量验收规范GB50202-2002；1 .建筑地基处理技术规范JGJ79-2002；m.砌体工程施工质量验收规范GB50203-2002；11.钢结构工程施工质量验收规范GB50205-2001；0.钢筋焊接及验收规程JGJl8-2003；p.建筑防腐工程施工及验收规范GB50212-2002；q.混凝土强度检验评定标准GBJ107-87；r.预制混凝土构件质量检验评定标准GBJ321
3、-90；5 .通风与空调工程施工质量验收规范GB50243-2002；t.通风与空调工程质量检验评定标准GBJ304-88；u.工程建设标准强制性条文（房屋建筑部分）建标200085号。2工程概况2.1 概述拟建项目装机规模为500MWp,实际装机容量为634.260MWp,拟安装2046000块单晶硅光伏组件，分为295个方阵，平均每个方阵装机1.20MWp、1.90MWp.2.80MWp,占地面积约11.55km20拟建两座22OkV升压站，初拟以一回220kV架空线路就近接入电网。2.2 气象概况a.北温带大陆性季风气候区，尽管东南部受海洋暖湿气影响，但由于北部蒙古高原的干燥冷空气经常侵
4、入，形成了半干燥半湿润易干燥地区，四季分明，雨热同季，日照充足，日温差较大，降水偏少。全年平均气温5.4C8.7C,冬季平均气温在11.2C61C,夏季平均温度在21C24.3C左右；全市各地年平均降水量在450580亳米之间，降水量随季节变化明显，冬、春、秋、夏逐渐增加，全年降水东部多西部少；全年日照时数2850-2950小时；无霜期120155天。春秋两季多风易旱，风力一般23级，冬季盛行西北风，风力较强。b.属于北温带大陆性季风气候区，四季分明，雨热同期，昼夜温差大，积温高，日照时间长。全年平均气温约为8.5,年均日照总时数为2861.7小时，年均降水量约为486毫米，平均风速约为3米/

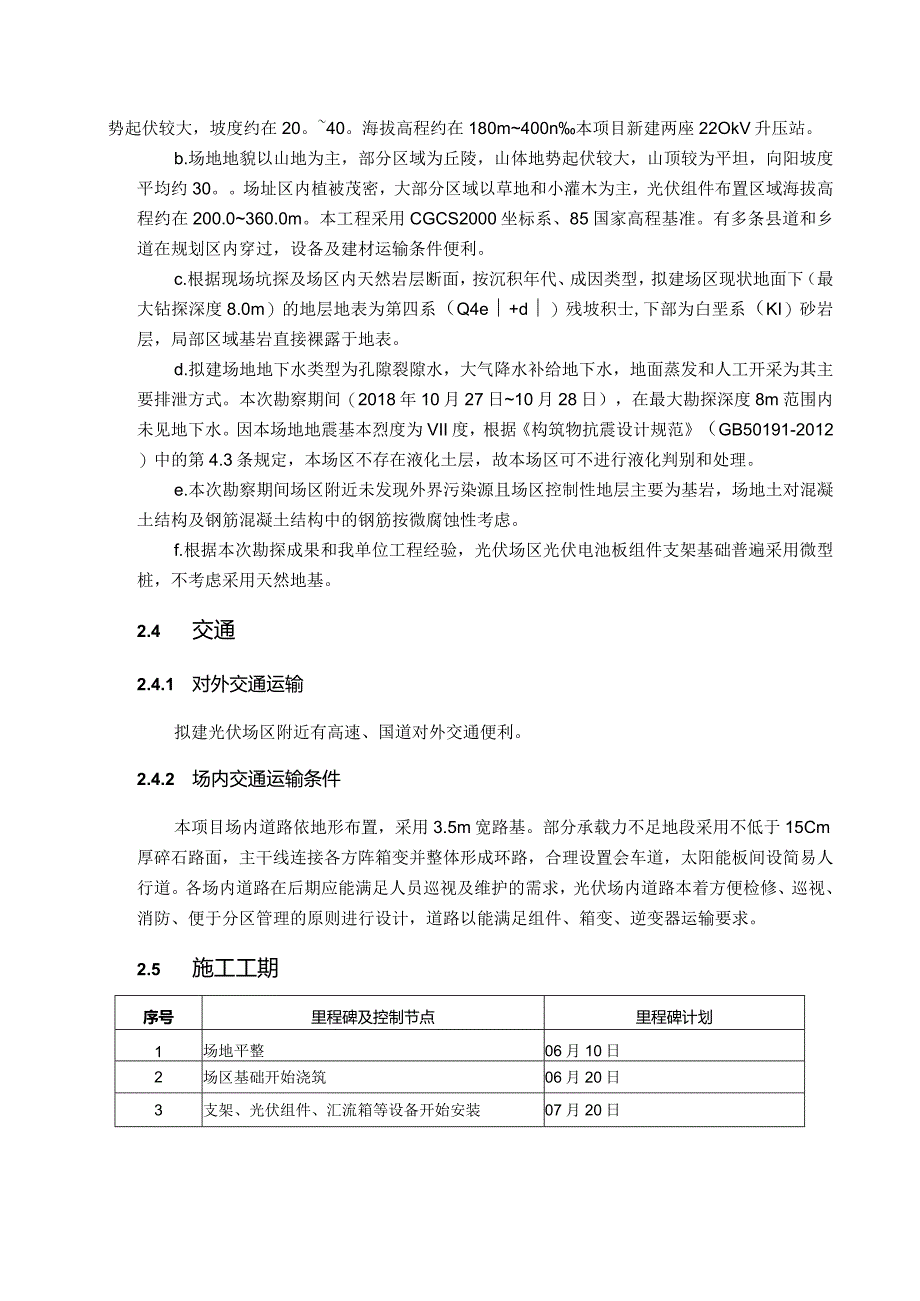

5、秒，无霜期为127到167天。空气质量优良，列全省第一位，全年达到二级（良）以上标准天数在350天左右。2.3 地质概况a.500兆瓦光伏发电平价上网示范项目，初拟规划容量500MW,场址区地理坐标约为东经1195220.40*12040,40.75”,北纬410607.43北纬41o43,14.82场址区中心离市直线距离约35km,有多条县道和乡道在规划区内穿过，交通十分便利。场址区地貌属于山地、丘陵地貌，地势起伏较大，坡度约在20。40。海拔高程约在180m400n本项目新建两座22OkV升压站。b.场地地貌以山地为主，部分区域为丘陵，山体地势起伏较大，山顶较为平坦，向阳坡度平均约30。场
6、址区内植被茂密，大部分区域以草地和小灌木为主，光伏组件布置区域海拔高程约在200.0360.0m。本工程采用CGCS2000坐标系、85国家高程基准。有多条县道和乡道在规划区内穿过，设备及建材运输条件便利。c.根据现场坑探及场区内天然岩层断面，按沉积年代、成因类型，拟建场区现状地面下（最大钻探深度8.0m）的地层地表为第四系（Q4e+d）残坡积士,下部为白垩系（KI）砂岩层，局部区域基岩直接裸露于地表。d.拟建场地地下水类型为孔隙裂隙水，大气降水补给地下水，地面蒸发和人工开采为其主要排泄方式。本次勘察期间（2018年10月27日10月28日），在最大勘探深度8m范围内未见地下水。因本场地地震基
7、本烈度为VII度，根据构筑物抗震设计规范（GB50191-2012）中的第4.3条规定，本场区不存在液化土层，故本场区可不进行液化判别和处理。e.本次勘察期间场区附近未发现外界污染源且场区控制性地层主要为基岩，场地土对混凝土结构及钢筋混凝土结构中的钢筋按微腐蚀性考虑。f.根据本次勘探成果和我单位工程经验，光伏场区光伏电池板组件支架基础普遍采用微型桩，不考虑采用天然地基。2.4 交通2.4.1 对外交通运输拟建光伏场区附近有高速、国道对外交通便利。2.4.2 场内交通运输条件本项目场内道路依地形布置，采用3.5m宽路基。部分承载力不足地段采用不低于15Cm厚碎石路面，主干线连接各方阵箱变并整体形
8、成环路，合理设置会车道，太阳能板间设简易人行道。各场内道路在后期应能满足人员巡视及维护的需求，光伏场内道路本着方便检修、巡视、消防、便于分区管理的原则进行设计，道路以能满足组件、箱变、逆变器运输要求。2.5 施工工期序号里程碑及控制节点里程碑计划1场地平整06月10日2场区基础开始浇筑06月20日3支架、光伏组件、汇流箱等设备开始安装07月20日4混凝土工程完成10月31日5设备安装全部完成11月30日6调试全部完成12月20日7全部容量并网发电12月31日2.6 土建工程设计及施工范围a.光伏组件支架单元基础采用单排钢筋混凝土灌注桩基础，基础埋深约2.0m（相对于自然地面）。支撑柱顶标高出地
9、面约1.4m（暂定），基础混凝土的强度等级C30ob.光伏组件支架采用钢结构，支架横梁直接用抱箍固定在桩身上，纵向樵条按照太阳能组件宽度布置于横梁上，光伏板单元采用卡扣安装于纵向楝条上。支架结构系统传力明确，结构稳定，经济合理。光伏组件支架采用热浸锌防腐，锌层平均厚度不小于65mc.箱式变压器及箱逆变一体机基础拟按天然地基上的浅基础进行设计。根据设备外形尺寸,基础采用钢筋混凝土结构箱形基础（混凝土强度不低于C30）。基础下设IOomm厚C15素混凝土垫层,基础埋深约1.5Om,边坡拟采用1:0.5。四周设置18m宽、厚IoOmm的巡检平台，高度0.4m。在变压器油箱及散热器区域设置事故油池。d
10、.本标段光伏场区范围内工程项目（以光伏场区边界集电线路送出第一基铁塔为界，本标段负责箱变到集电线路第一基铁塔的35kV电缆和通讯光缆的全部工作）的场地拆迁清障、土建施工。围栏采购与施工、进场及场内道路施工、排水等。1）本标段土建施工内容及工程量:序号设备材料名称型号规格及主要技术参数单位数量性能说明产地及厂商备注1发电场工程1.1光伏阵列基础工程17259组串数量，每组串4根桩灌注桩钻孔300mm,3.4m长，露出地面1.4mm138072钢筋HPB300；HRB400t1187.6混凝土030m316583.1试桩及检测项11.2光伏阵列支架工程钢结构Q235Bt5869镀锌65微米1.31
11、00okVA箱式变个5压器土方开挖m339.0石方开挖m3117.1土方回填m399.540混凝土C30m331.9钢筋HPB300；HRB400t2.9垫层C15m32.2毛石砌体m323.0卵石m312.5埋件Q235Bt0.5护栏套51.4160OkVA箱式变压器个9土方开挖m375.6石方开挖226.7土方回填190.621混凝土C30m361.8钢筋HPB300；HRB400t5.8垫层C15m34.7毛石砌体m341.5卵石m322.5埋件Q235Bt0.9护栏套91.52000kVA箱逆一体机个38土方开挖m3767.7石方开挖m32303.0土方回填m31489.5混凝土C30
12、m3727.4钢筋HPB300；HRB400t75.0垫层C15m391.1毛石砌体m38.6卵石m3114.0埋件Q235Bt3.8护栏套381.6直埋电缆m8700.0土方开挖m3761.3石方开挖m32283.8土方回填m33045.0砂垫层回填m33045.0电缆保护板C25m3261.0钢筋HPB300t65.7电缆标识桩C25m33.1电缆标识带km17.4红线外35kV电缆占地1.4米宽5.7千米长m279801.7地表敷设电缆支墩m3500.0土方开挖m3175.0石方开挖m3525.0土方回填m3511.000混凝土C25m3378.0钢筋HPB3000t18.9埋件Q235Bt3.7抱箍热镀锌钢材t1321.8检查井个6土方开挖m347.5石方开挖m3142.6土方回填m399.0混凝土C25m353.4钢筋HPB3000t6.4埋件Q235B
