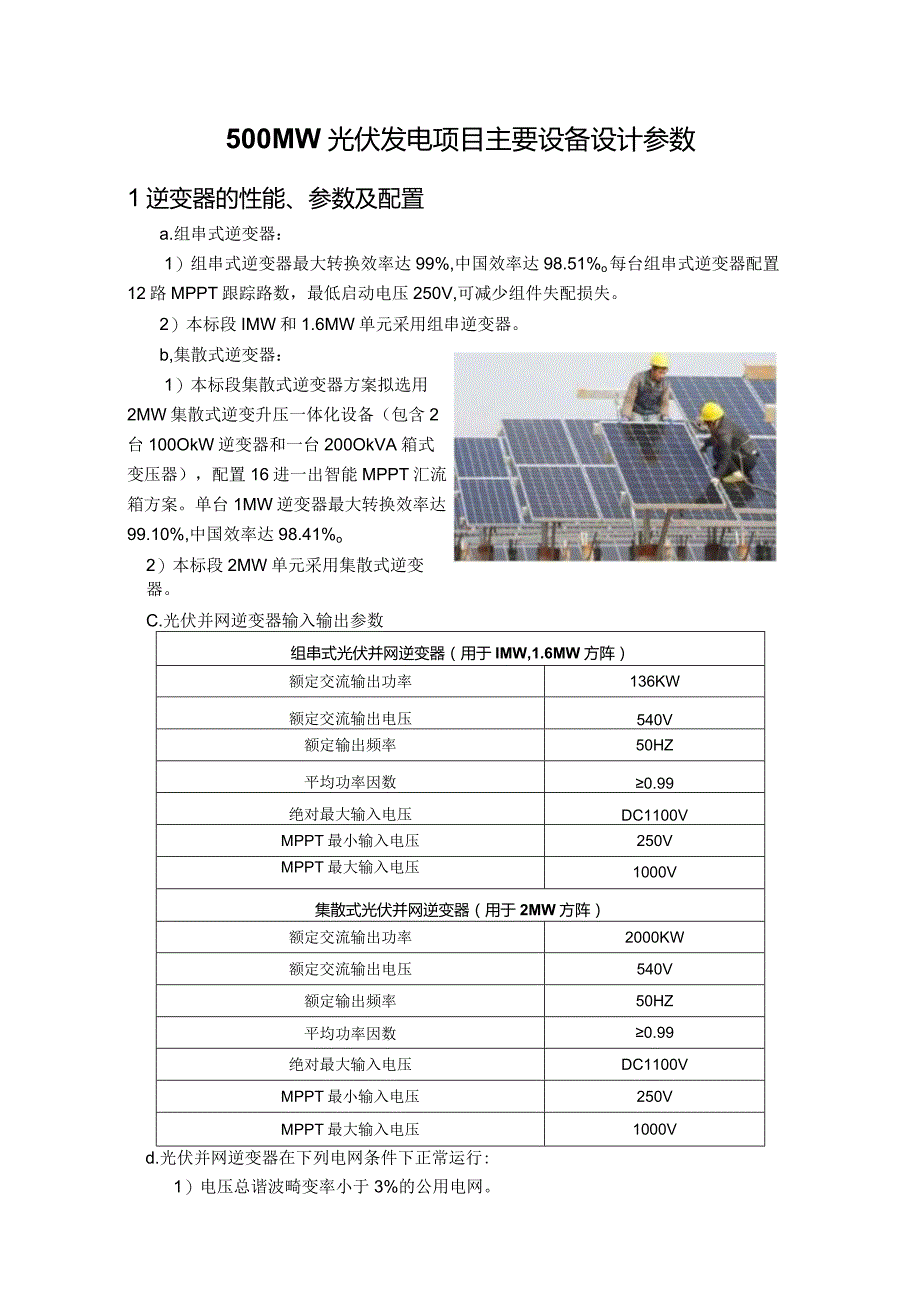

1、500MW光伏发电项目主要设备设计参数1逆变器的性能、参数及配置a.组串式逆变器：1）组串式逆变器最大转换效率达99%,中国效率达98.51%o每台组串式逆变器配置12路MPPT跟踪路数，最低启动电压250V,可减少组件失配损失。2）本标段IMW和1.6MW单元采用组串逆变器。b,集散式逆变器：1）本标段集散式逆变器方案拟选用2MW集散式逆变升压一体化设备（包含2台100OkW逆变器和一台200OkVA箱式变压器），配置16进一出智能MPPT汇流箱方案。单台1MW逆变器最大转换效率达99.10%,中国效率达98.41%o2）本标段2MW单元采用集散式逆变器。C.光伏并网逆变器输入输出参数组串式

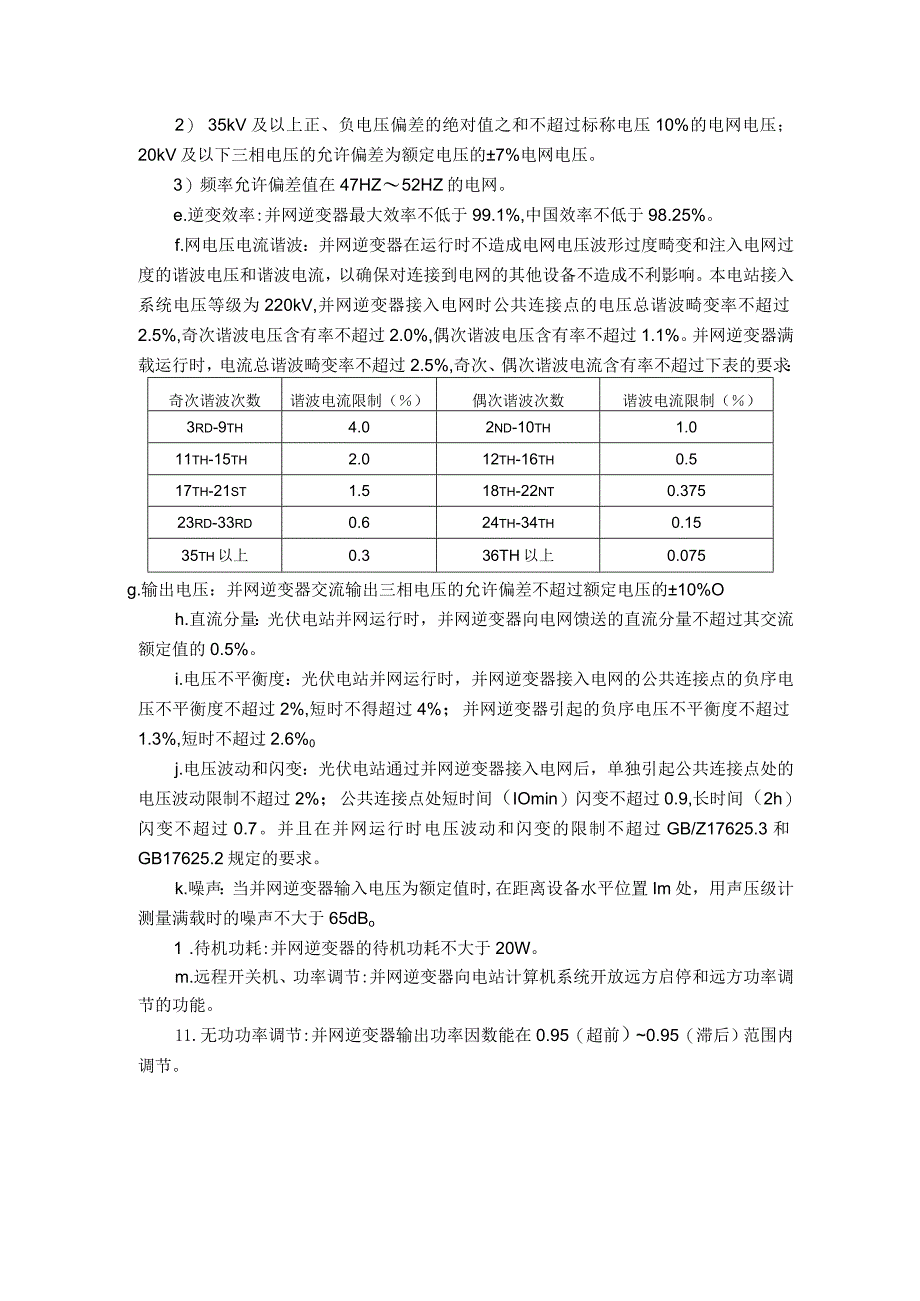

2、光伏并网逆变器（用于IMW,1.6MW方阵）额定交流输出功率136KW额定交流输出电压540V额定输出频率50HZ平均功率因数0.99绝对最大输入电压DC1100VMPPT最小输入电压250VMPPT最大输入电压1000V集散式光伏并网逆变器（用于2MW方阵）额定交流输出功率2000KW额定交流输出电压540V额定输出频率50HZ平均功率因数0.99绝对最大输入电压DC1100VMPPT最小输入电压250VMPPT最大输入电压1000Vd.光伏并网逆变器在下列电网条件下正常运行:1）电压总谐波畸变率小于3%的公用电网。2） 35kV及以上正、负电压偏差的绝对值之和不超过标称电压10%的电网电压
3、；20kV及以下三相电压的允许偏差为额定电压的7%电网电压。3）频率允许偏差值在47HZ52HZ的电网。e.逆变效率:并网逆变器最大效率不低于99.1%,中国效率不低于98.25%。f.网电压电流谐波：并网逆变器在运行时不造成电网电压波形过度畸变和注入电网过度的谐波电压和谐波电流，以确保对连接到电网的其他设备不造成不利影响。本电站接入系统电压等级为220kV,并网逆变器接入电网时公共连接点的电压总谐波畸变率不超过2.5%,奇次谐波电压含有率不超过2.0%,偶次谐波电压含有率不超过1.1%。并网逆变器满载运行时，电流总谐波畸变率不超过2.5%,奇次、偶次谐波电流含有率不超过下表的要求：奇次谐波次
4、数谐波电流限制（）偶次谐波次数谐波电流限制（）3rd-9th4.02nd-10th1.011th-15th2.012th-16th0.517th-21st1.518th-22nt0.37523rd-33rd0.624th-34th0.1535th以上0.336TH以上0.075g.输出电压：并网逆变器交流输出三相电压的允许偏差不超过额定电压的10%Oh.直流分量：光伏电站并网运行时，并网逆变器向电网馈送的直流分量不超过其交流额定值的0.5%。i.电压不平衡度：光伏电站并网运行时，并网逆变器接入电网的公共连接点的负序电压不平衡度不超过2%,短时不得超过4%；并网逆变器引起的负序电压不平衡度不超过
5、1.3%,短时不超过2.6%0j.电压波动和闪变：光伏电站通过并网逆变器接入电网后，单独引起公共连接点处的电压波动限制不超过2%；公共连接点处短时间（IOmin）闪变不超过0.9,长时间（2h）闪变不超过0.7。并且在并网运行时电压波动和闪变的限制不超过GB/Z17625.3和GB17625.2规定的要求。k.噪声：当并网逆变器输入电压为额定值时,在距离设备水平位置Im处，用声压级计测量满载时的噪声不大于65dBo1 .待机功耗:并网逆变器的待机功耗不大于20W。m.远程开关机、功率调节:并网逆变器向电站计算机系统开放远方启停和远方功率调节的功能。11.无功功率调节:并网逆变器输出功率因数能在

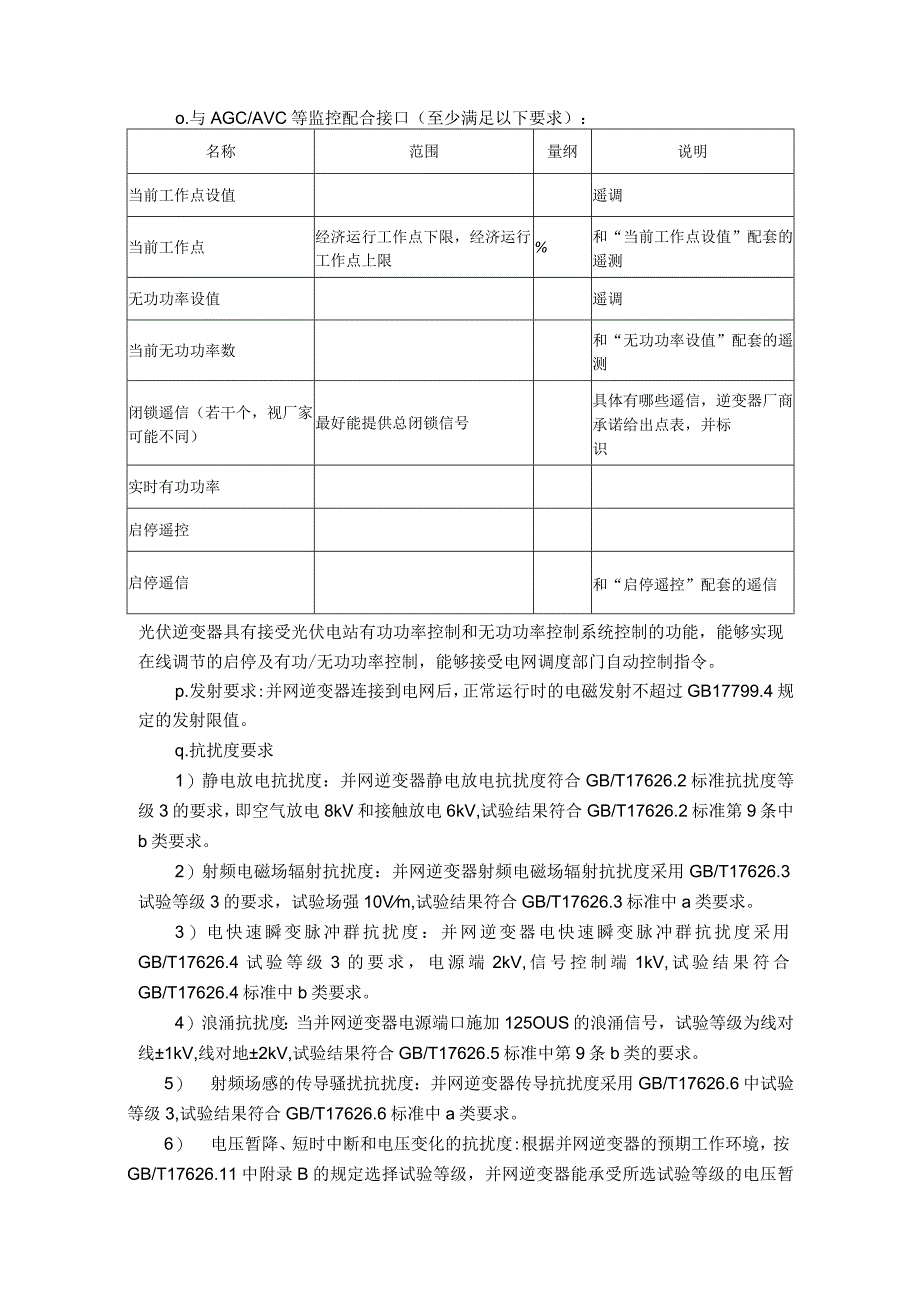

6、0.95（超前）0.95（滞后）范围内调节。o.与AGC/AVC等监控配合接口（至少满足以下要求）：名称范围量纲说明当前工作点设值遥调当前工作点经济运行工作点下限，经济运行工作点上限%和“当前工作点设值”配套的遥测无功功率设值遥调当前无功功率数和“无功功率设值”配套的遥测闭锁遥信（若干个，视厂家可能不同）最好能提供总闭锁信号具体有哪些遥信，逆变器厂商承诺给出点表，并标识实时有功功率启停遥控启停遥信和“启停遥控”配套的遥信光伏逆变器具有接受光伏电站有功功率控制和无功功率控制系统控制的功能，能够实现在线调节的启停及有功/无功功率控制，能够接受电网调度部门自动控制指令。p.发射要求:并网逆变器连接到
7、电网后，正常运行时的电磁发射不超过GB17799.4规定的发射限值。q.抗扰度要求1）静电放电抗扰度：并网逆变器静电放电抗扰度符合GB/T17626.2标准抗扰度等级3的要求，即空气放电8kV和接触放电6kV,试验结果符合GB/T17626.2标准第9条中b类要求。2）射频电磁场辐射抗扰度：并网逆变器射频电磁场辐射抗扰度采用GB/T17626.3试验等级3的要求，试验场强10Vm,试验结果符合GB/T17626.3标准中a类要求。3）电快速瞬变脉冲群抗扰度：并网逆变器电快速瞬变脉冲群抗扰度采用GB/T17626.4试验等级3的要求，电源端2kV,信号控制端1kV,试验结果符合GB/T17626
8、.4标准中b类要求。4）浪涌抗扰度：当并网逆变器电源端口施加125OUS的浪涌信号，试验等级为线对线1kV,线对地2kV,试验结果符合GB/T17626.5标准中第9条b类的要求。5） 射频场感的传导骚扰抗扰度：并网逆变器传导抗扰度采用GB/T17626.6中试验等级3,试验结果符合GB/T17626.6标准中a类要求。6） 电压暂降、短时中断和电压变化的抗扰度:根据并网逆变器的预期工作环境，按GB/T17626.11中附录B的规定选择试验等级，并网逆变器能承受所选试验等级的电压暂降、短时中断和电压变化的抗扰度试验。r.过载能力：并网逆变器具有一定的过载能力并具备可靠的最大输出电流限制功能。当
9、光伏方阵输出的功率超过逆变器允许的最大直流输入功率时，逆变器自动限流工作在允许的最大交流输出功率处,在持续工作7小时或温度超过允许值情况下，逆变器停止向电网供电。恢复正常后，逆变器能正常工作。在110%的负载电流情况下，并网逆变器连续可靠的长期工作，在120%的负载电流情况下，光伏电站连续可靠工作时间不小于1分钟。s.光伏并网逆变器的绝缘耐压性能：1）绝缘电阻：并网逆变器的输入电路对地、输出电路对地以及输入电路与输出电路间的绝缘电阻不小于2Mo绝缘电阻只作为绝缘强度试验参考；2）绝缘强度：并网逆变器的输入电路对地、输出电路对地以及输入电路与输出电路间能承受50Hz、20OOV的正弦交流电压Im
10、in,且不击穿、不飞弧，漏电电流V20mAt.光伏并网逆变器的监控要求1）控制设备要求及功能：并网逆变器主电路使用高性能、大功率的功率器件进行开关控制，能保证电能的高效转换、交流隔离和高速PID调节控制，输出交流精确而稳定，加载和卸载可靠。并网逆变器的控制系统采用高性能DSP控制芯片为核心的微处理器，可实现反馈信号的处理和AD转换、DC/DC变换器和PWM逆变器控制脉冲的调节等功能。控制系统能稳定的实现最大功率点跟踪的控制，以确保逆变器获得最大的功率输入。并网逆变器提供通讯装置，采用RS485网络传输方式进行传输。逆变器自带监控模块具有遥测、遥控、遥信功能，实时采集逆变器运行状态及工作参数。通
11、讯协议采用MODBUS协议。要求至少可以连续存储一个月以上的电站所有的运行数据和所有的故障记录。2）并网逆变器的启动及同期:并网逆变器能根据日出和日落的日照条件，实现自动开机和关机。并能接受来自地方调度中心的开机和关机指令。并网逆变器启动运行时确保光伏发电站输出的有功功率变化不超过所设定的最大功率变化率（15kWs）o当光伏电站因系统要求而停运，而后逆变器要重新启动并网时，尤其需要考虑该制约因素。并网逆变器具有自动与电网侧同期功能。3）并网逆变器的人机接口：并网逆变器在面板上设置液晶触摸屏或显示屏,并贴膜以防止阳光直射。以实现操作人员的现地手动操作。通过触摸屏可实现对主要设备的手动控制。触摸屏
12、能显示逆变器的主要运行参数、状态、故障等信息量。4）并网逆变器的显示及报警:液晶触摸屏的显示主要包括（但不限于此）：直流电压、直流电流、直流功率、交流电压、交流电流、并网逆变器机内温度、时钟、频率、功率因数、当前发电功率、日发电量、累计发电量、每天发电功率曲线等。故障量信号包括：电网电压过高、电网电压过低、电网频率过高、电网频率过低、直流电压过高、并网逆变器过载、并网逆变器过热、并网逆变器短路、散热器过热、光伏并网逆变器孤岛、DSP故障、通讯失败等。并网逆变器采用声光报警的方式来向操作人员发出故障信号提示。5）并网逆变器的历史数据采集和存储：并网逆变器要求能够分别以日、月、年为单位记录和存储数
13、据、运行事件、警告、故障信息等。6）逆变器的全部状态信号以及模拟量信息都要上送至后台监控主机。u.光伏并网逆变器的工艺要求1）并网逆变器交流各相、直流正负导线有不同色标。2）选用质量可靠的输入输出端子，并充分考虑电缆的安装与固定。3）柜内元件位置编号、元件编号与图纸一致，并且所有可操作部件均用中文标明功能。4）柜体结构安全、可靠；易损件的设计与安装便于维护及拆装。5）各元件板有防尘装置，柜体设计考虑通风、散热，投标人提供逆变器的通风、散热设计方案，并能满足逆变器正常工作的环境温度要求。6）光伏并网逆变器柜内有保护接地。2直流配电柜的性能、参数及配置（对应集散式逆变器，含逆变器集装箱内）a.直流
14、配电柜能够从底部引入电缆。b.直流配电柜柜体防护等级不低于IP24oc.直流配电柜柜体设计满足自然通风要求，散热性能良好，方便现场安装。柜顶四角配备可拆卸的起吊环；柜底配备可供叉车搬运的基座；柜体外表面装有临时重心指示标志（安装后可去掉），柜内安装件均作镀锌钝化处理，柜体采用厚度不低于2.0mm的冷轧钢板制作。d.不允许使用镀锡处理的母线和连接件，可以使用钝化或镀银等工艺处理的防腐、防氧化母线和连接件,无论供货方采用何种母线防腐、防氧化处理方式，都必须保证直流配电柜可以在-40C+50C的环境温度下存储运输，在-25+50C的环境温度下满功率运行，同时，不能影响电缆连接点处的接触电阻。e.母线
15、的连接采用防腐处理的螺栓、螺母、套管。母线按国家标准（GB）的规定排列和标记。f.直流配电柜内元件的温升不超出所采用标准的允许温升极限，配排风机。g.直流配电柜运行时，打开柜门后，所有导电部件均有防护措施以防止人手触及。h.直流配电柜的额定容量不小于并网逆变器的最大连续输出容量。i.直流配电柜的供电问题由供货方自行解决，发包人不为直流配电柜内的所有元器件提供外部电源。j.直流配电柜前面板上标配直流电压表和电流表；输出配置电表，可显示母线的电压参数。k.直流配电柜的每个直流输入支路均加装绝缘监测系统，当出现直流绝缘损坏时，直流绝缘监测系统通过并网逆变器的通讯接口向后台报警并定位对的绝缘损坏支路。I.开关柜装有底板以防止灰尘和小动物的进入。m.直流柜的元件除能满足本回路的参数要求外，还保证在规定的额定条件下安全可靠运行，且其安装易于检查和维修。直流防雷配电柜内设备选型以技术条款要求为准，技术条款中未注明的型号以图纸为准。n.直流柜正负极接线端子分开设计，负极在下侧，正极在上侧。二次导线采用阻燃多股铜芯软导线，导线截面2
