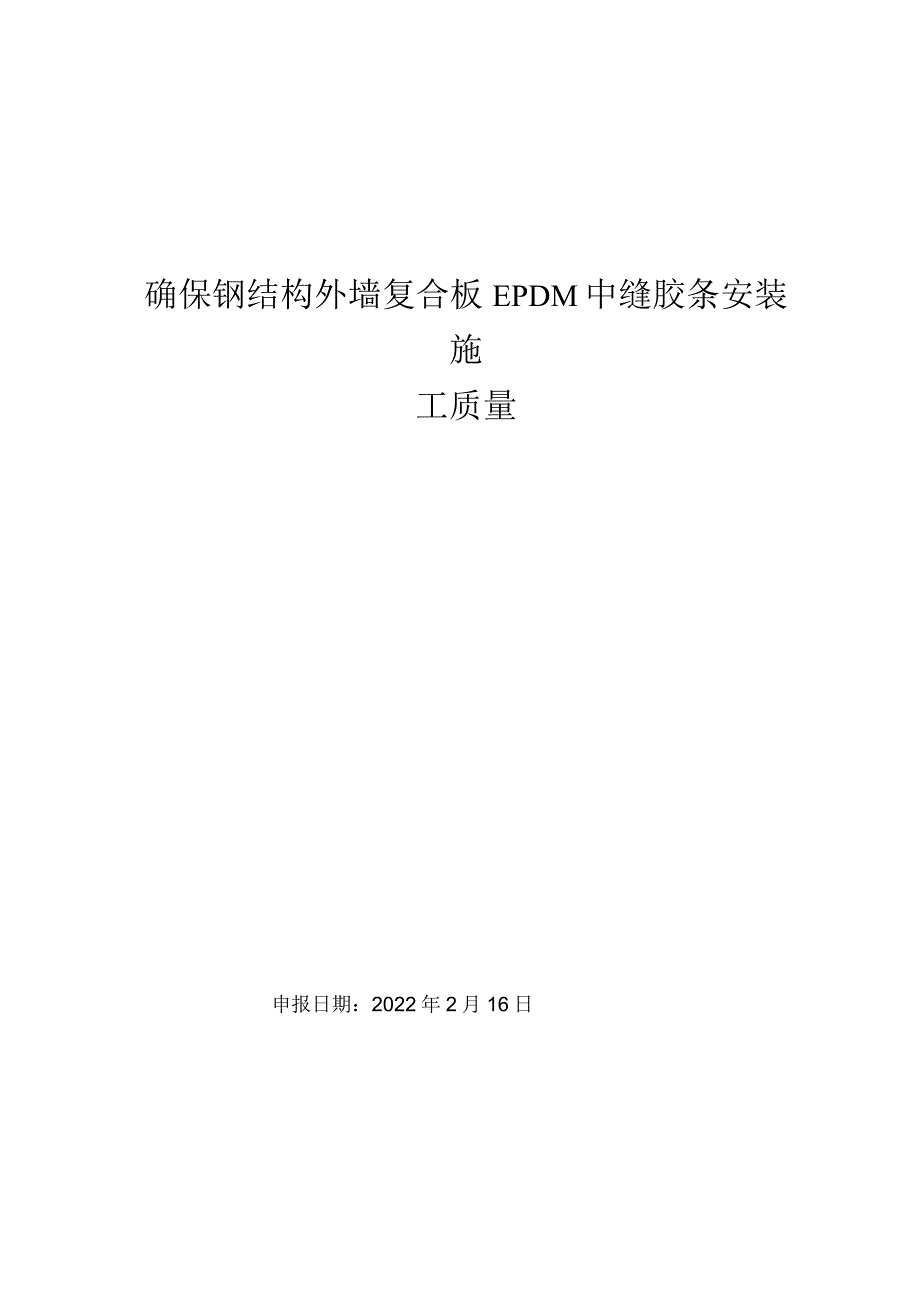

1、确保钢结构外墙复合板EPDM中缝胶条安装施工质量申报日期：2022年2月16日一、工程概况二、小组简介三、小组活动计划表四、小组历年获奖情况五、选题理由六、现状调查分析七、确定目标及可行性分析八、原因分析及要因确认九、制定对策十、组织实施十一、效果检查十二、巩固措施十三、总结及下一步打算确保钢结构外墙复合板EPDM中缝胶条安装施工质量*QC小组一、工程概况我们*工厂项目，总建筑面积15万平方米，总长度600m,建筑高度12.5米，结构类型为单层钢结构厂房。所有外墙板采用TVSDGP-犬-Z丽彩铝复合板，由于工厂式复合板面积比较大，加工质量比较好，厂房外观设计比较新颖，板块之间的中缝设计为2cm
2、宽，填缝材料又采用的是EPDM中缝胶条，这样就给现场安装中缝胶条质量提出了更高的要求，针对此项施工工艺，我们Qe小组对钢结构外墙复合板EPDM中缝胶条安装质量要求进行攻克。现将攻克情况汇报给大家望各位领导、专家给予指正。二、小组简介小组成员共八名，平均年龄在40岁，小组成员都具有QC收集、编写，操作经验，具体情况见下表：小组简介小组名称*QC小组成立日期2019年6月小组类型现场型课题确保钢结构外墙复合板EPDM中缝胶条安装施工质量活动日期2019年6月至2019年12月小组成员小组职务姓名性别年龄文化程度课题任务组长男49本科统筹、管理副组长男35大专协调管理组员男41本科技术负责人组员男4
3、3大专施工员组员男41本科活动记录及内业整理组员男45本科质检员组员男43大专钢结构班长组员男28大专材料控制三、小组活动计划表实施项目负责人时间6月7月8月9月10月11月12月P选题理由李庆国现状调查闫成波设定目标赵燕雷原因分析闫成波D制定对策王自委C对策实施王明士效果检查张洪池A总结阶段李庆国制表人：*制表日期：2019年6月10日四、小组历年获奖情况2017年“外窗防渗控制技术”QC成果，获济宁市二等奖；2018年“地暖地面裂缝质量控制”QC成果，获济宁市二等奖；2019年“运用QC方法提高施工现场防扬尘效果”QC成果，获济宁市二等奖。五、选题理由本车间面积比较大，高度比较高，跨度又比
4、较大，复合板的面积和自重都比较大，这样给现场复合板安装提高了难度，复合板安装时对中缝的留置起到至关重要的作用。针对这种情况我们必须在安装前认真复核排版图、节点图；将中缝位置预留正确，这样才能给中缝胶条安装创造条件。中缝胶条安装前，检查缝隙的宽度；具体采用什么方法安装中缝胶条；中缝胶条安装的顺序；细部节点如何处理等各工序，为保证质量，必须进行攻关。因此我们QC小组决定选择课题为“确保钢结构外墙复合板EPDM中缝胶条安装施工质量”。六、现状调查分析小组成员对影响本工程的主要因素做了相应的调查分析统计结果见表二，根据统计表作出了统计图：频数（点）N=I累积百分比I(X)O9L6%77.90%一80%
5、T0%10%350-32.8%(50%2(M 19630%10050168-20%10%中缝胶条中缝宽度中缝胶条门窗洞口其他调查统计表序号检查项目检查点数累计数累积频率（）1EPDM中缝胶条安装19619632.8%2中缝宽度预留16836460.9%3安装EPDM中缝胶条的顺序9846277.3%4预留洞口周边的细部处理8654891.6%5其他（观感）50598100%合计598制表人：*制表日期：2019年7月10日安装预留安装顺序周边细部处理（观感）图1分项工程质量难度排列图从排列图中看出，本工程最大难度为中缝胶条安装的施工，因此我们小组把确保钢结构外墙复合板EPDM中缝胶条安装施工质
6、量作为课题。七、确定目标及可惜性分析本小组成员结合该工程情况，本着建造98%合格工程的质量目标，以新工艺，新技术为前提对该工程中缝胶条安装的施工制定可行的方案，为本工程达到业主满意而奠定基础。八、原因分析及要因确认小组首先本着对工程具体情况进行分析研究，对影响EPDM中缝胶条安装质量的各种因素经多方调查，作出统计见表三：序号检查项目频数累计数累积比例1EPDM中缝胶条安装999936.7%2中缝宽度留置8518468.1%3EPDM中缝胶条安装顺序7626096.3%4其他（观感）10270100%合计270100%制表人：*制表日期：2019年7月20日通过以上排列图可以看出影响EPDM中缝
7、胶条施工质量的主要因素是EPDM中缝胶条安装方法和中缝宽度的预留。本小组人员通过分析,作出如下因果图: 人员素质 管理水平 l锤头的选择. 方木的选择“操作水平EPDI巾缝，安装前巾缝两侧胶条的选择，用肥皂水进行 施工部署，湿润润滑气象情况+料，环境图四EPDM中缝胶条安装因果分析图九、制定对策经因果分析，充分研究后，大家一致确认，影响EPDM中缝胶条安装使用质量的主要因素为:固定EPDM中缝胶条的做法，安装中缝胶条配备人员的素质，安装工具，安装的顺序，其余次之。针对找出的主要因素，制定相应的对策。对策表序号要素对策(What)负责人(Who)时间(When)1安装EPDM中缝胶条安装1、将中
8、缝胶条塞入中缝位置，待与板面平时使用锤头和IOT5mm厚木板敲打至距板面18mm-20mm处。2、采用300-50Omm长木方,木方端部应平滑，用木方来回刮中缝胶条使胶条与板材紧密结合，胶条圆滑美观。按施工进度控制2安装EPDM胶条配备人员素质1、专门培训；2、选择自身高素质人员2019年9月10日3EPDM中缝胶条安装工具锤头、端部平滑木方2019年10月10日4安装顺序由下向上，向长后短按现场条件调整制表人：*制表日期：2019年10月20日十、组织实施实施一：由于EPDM中缝胶条安装要求比较严格，对中缝宽度预留要求最大误差控制在2mm之间，安装时可用宽度20mm的安装模块作为安装时的中缝
9、控制依据，安装EPDM中缝胶条前，可先用肥皂水将中缝胶条两侧进行湿润润滑，己便于安装胶条。经小组人员现场观察，认为此道工序可行。实施二：将EPDM中缝胶条塞入中缝位置，待与板面平齐时再用锤头和10T5mm厚木板将胶条敲打至距板面18-20三处，木方的长度应在300-50Omnb木方端部应平滑，砸完胶条以后再用此木方来回刮，使胶条与板材贴合紧密，胶条圆滑美观。在此项施工前对现场工人进行培训，组织有责任人心的工人进行上岗，这样操作工人有了责任感，才可进行施工。实施三：安装EPDM中缝胶条时，宜由下向上进行安装。在因果分析图中可以看到气象情况是影响中缝胶条安装的一个因数。气象情况中温度为中缝胶条会产
10、生伸缩变化。因此由下向上安装可以避免温度的影响。EPDM中缝胶条安装应尽量先安装长缝隙，后安装短缝隙，尽量减少胶条纵向位置对接，这样以免造成漏水隐患，对此项工序小组专门开了研讨会，对业主、监理进行汇报，大家一致认为此方法切实可行。实施四：由于发至现场的EPDM中缝胶条是根据墙面维护系统特点定制产品，现场安装。一定要对号入座，严禁胶条任意裁切，对于门窗洞口周边应根据现场实际情况，不能安装EPDM中缝胶条时应用打胶方式代替，针对门窗洞口周边此项特点小组现场指挥操作，共同研究，对完成的部位进行检查，达到预定效果。十一、效果检查1、经过认真现场实施，我们在车间整个过程中对EPDM中缝胶条施工进行了检查
11、，跟踪并做了详细的记录。EPDM中缝胶条安装检查表序号部位抽查点合格点合格率1南墙3030100%2北墙201995%3东西墙605998.3%4合计11010898.1%制表人：*制表日期：2019年10月20日1、进一步检查EPDU中缝胶条安装后的质量，我们现场组织建设单位、监理单位进行检测。EPDM中缝胶条生产厂家及部分专家现场实测实量并通过现场观察，一致认为此方法可行。2、通过小组成员共同努力，对EPDM中缝胶条安装的施工方法，进行了细致的分析，使中缝胶条安装，操作人员的素质教育，细部节点等都有了新的发展，攻克了EPDM中缝胶条安装困难的难题，施工易损的弊端。3、通过小组此次活动，提高
12、了中缝胶条安装的施工进度，并攻克了EPDM中缝胶条安装中容易出现的问题。4、采用了宽度20Inm的安装模块以及用锤头和10-15mm厚木板，300-50OnIm的木方施工，减少了返工和材料的损坏。取得了良好的经济效益。5、本次QC小组活动受到了监理、建设单位及社会监督部门的一致好评，为公司赢得了良好的社会效益。十二、巩固措施小组在活动中坚持科学化、高效化的原则，执行标准化工作程序，产生了良好的经济和社会效益。现总结成施工质量控制标准流程图。施工质量控制标准流程图十三、总结及下一步打算1、通过本次活动，我们更加深刻的了解了EPDU中缝胶条的施工方法，掌握了施工工序，并积累了经验，同时也锻炼了我们创新的精神解决实际问题的能力。并且每个人都做了总结，写了心得体会，这次活动提高了团队的协同作战能力，增强了小组成员的质量意识，提高大家解决实际的问题的能力和信心。今后我们要不断的开展QC活动，积累施工经验，为建设单位提供优质服务，为企业营造良好的经营环境。2、我公司要继续坚持并广泛开展QC小组活动，使QC小组活动经常化、制度化、全员化。3、木课题活动完毕，下个课题小组将围绕本工程段“提高超厚钢结构防火涂料施工质量”的课题开展QC活动。
