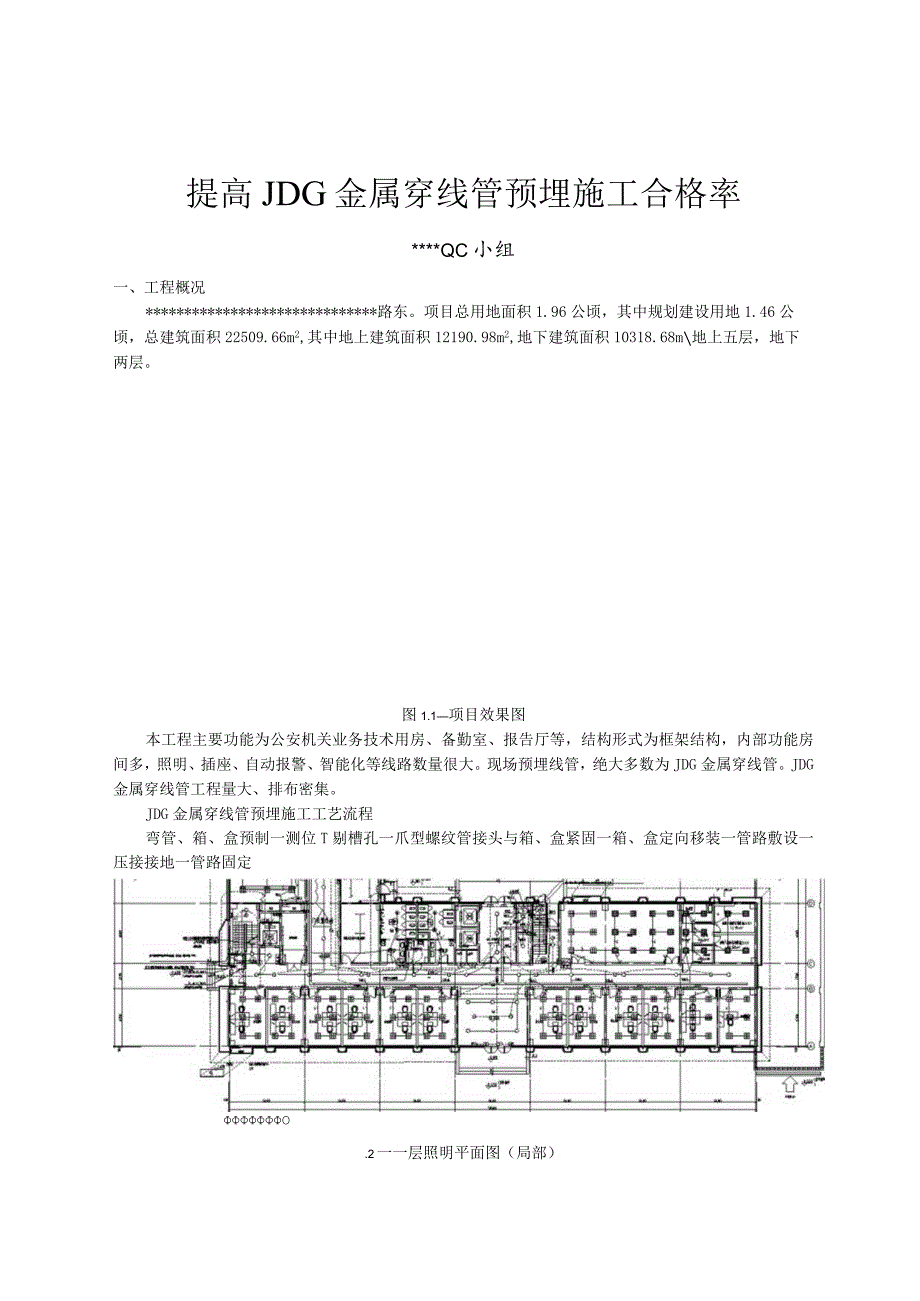

1、提高JDG金属穿线管施工质量合格率申报时间：2023年5月提高JDG金属穿线管预埋施工合格率*QC小组一、工程概况*路东。项目总用地面积1.96公顷，其中规划建设用地1.46公顷，总建筑面积22509.66m2,其中地上建筑面积12190.98m2,地下建筑面积10318.68m地上五层，地下两层。图1.1项目效果图本工程主要功能为公安机关业务技术用房、备勤室、报告厅等，结构形式为框架结构，内部功能房间多，照明、插座、自动报警、智能化等线路数量很大。现场预埋线管，绝大多数为JDG金属穿线管。JDG金属穿线管工程量大、排布密集。JDG金属穿线管预埋施工工艺流程弯管、箱、盒预制一测位T剔槽孔一爪型

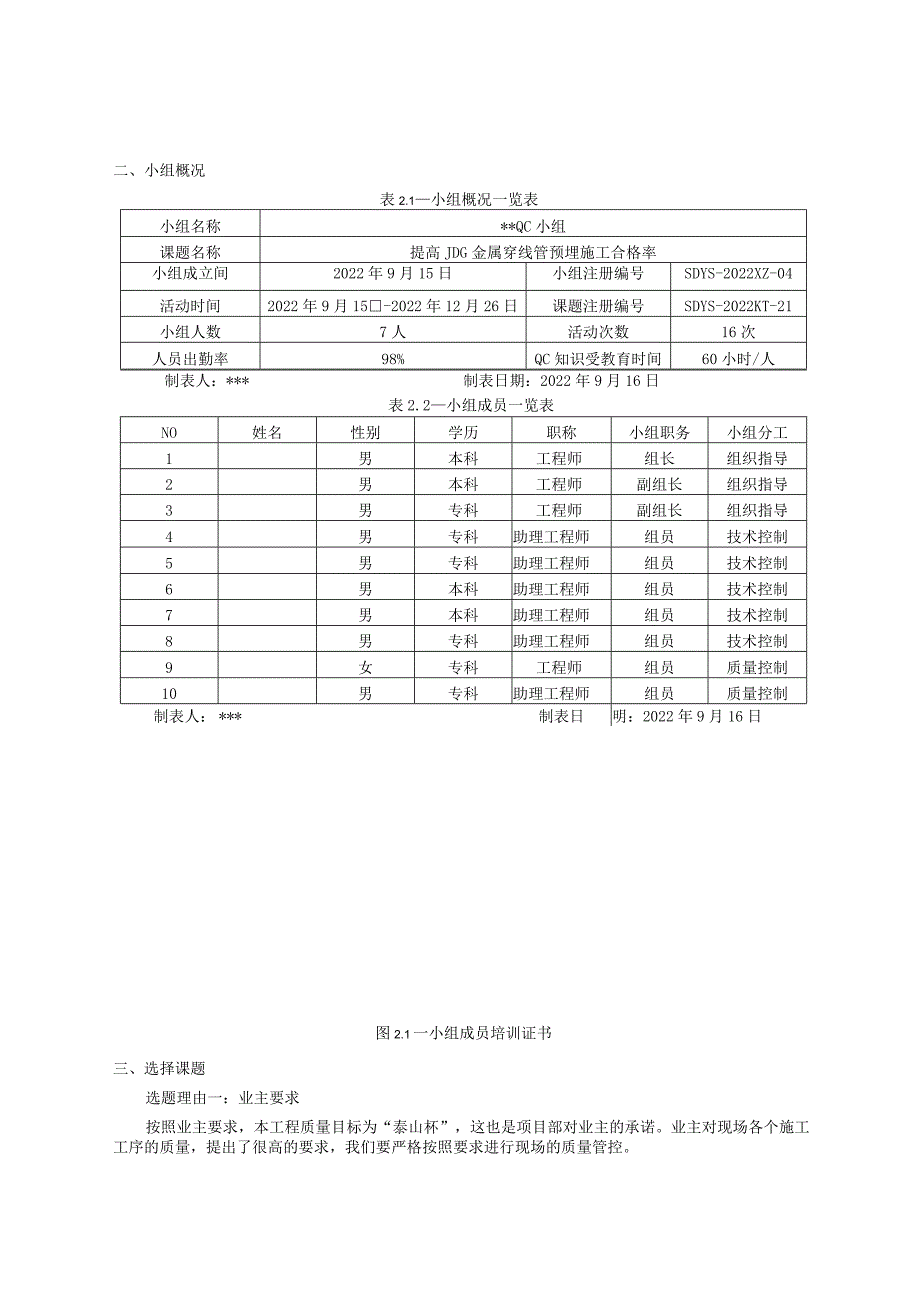

2、螺纹管接头与箱、盒紧固一箱、盒定向移装一管路敷设一压接接地一管路固定O.2一一层照明平面图（局部）二、小组概况表2.1小组概况一览表小组名称*QC小组课题名称提高JDG金属穿线管预埋施工合格率小组成立间2022年9月15日小组注册编号SDYS-2022XZ-04活动时间2022年9月15-2022年12月26日课题注册编号SDYS-2022KT-21小组人数7人活动次数16次人员出勤率98%QC知识受教育时间60小时/人制表人：*制表日期：2022年9月16日表2.2小组成员一览表NO姓名性别学历职称小组职务小组分工1男本科工程师组长组织指导2男本科工程师副组长组织指导3男专科工程师副组长组织
3、指导4男专科助理工程师组员技术控制5男专科助理工程师组员技术控制6男本科助理工程师组员技术控制7男本科助理工程师组员技术控制8男专科助理工程师组员技术控制9女专科工程师组员质量控制10男专科助理工程师组员质量控制制表人：*制表日明：2022年9月16日图2.1一小组成员培训证书三、选择课题选题理由一：业主要求按照业主要求，本工程质量目标为“泰山杯”，这也是项目部对业主的承诺。业主对现场各个施工工序的质量，提出了很高的要求，我们要严格按照要求进行现场的质量管控。选题理由二：质量要求本工程JDG金属穿线管预埋施工工程量大且复杂，JDG金属穿线管预埋施工质量对工程后期穿线施工有很大影响。因此，我们要
4、将JDG金属穿线管预埋施工质量作为施工中的质量控制重点,提高施工质量，确保后期穿线施工顺利开展。选题理由三：公司要求本工程为公司与公安系统首次合作，工程的顺利进展能够提高公司在建筑市场形象，公司领导对工程质量非常重视。针对JDG金属穿线管的预埋施工质量公司要求合格率达到93乐以确保后期穿线施工时不出现明敷线管。小组成员将负二层分为6个区域，对其中四个区域，每个区域随机抽取50个点对JDG金属穿线管预埋施工质量进行调查统计。表3.1-JDG金属穿线管预埋施工合格率调查统计表序号检查区域检查点合格点数合格率数（个）（个）1负二层一区504590%2负二层二区504386%3负二层三区504386%
5、4负二层四区504488%平均合格率87.50%公司要求93%制表人：*制表日期：2022年9月18日制图人：*制图日期：2022年9月18日由图表可知，当前JDG金属穿线管预埋施工合格率平均为87.5%,低于公司合格率大于93%的要求。综上，小组选择课题：提高JDG金属穿线管预埋施工合格率。四、现状调查QC小组成员针对负二层JDG金属穿线管预埋施工质量问题进行了更加深入的调查和统计，并绘制了施工质量问题调查表、统计表及饼分图。表4.1-JDG金属穿线管预埋施工质量问题调查表序号调查项目调查数量（点）合格数量（点）不合格数量（点）合格率1线管间距小10097397%2线管固定不牢1009379
6、3%3线管不通100505050%4线管保护层不足10097397%5其他10098298%合计5004356587%制表人：*制表日期：2022年9月20日表4.2-JDG金属穿线管预埋施工质量问题频数统计表序号质量问题频数（点）频率（%）累计频率（）1线管不通5076.976.92线管固定不牢710.887.73线管间距小34.692.34线管保护层不34.696.95其他23.1100合计65100制表人：*制表日期：2022年9月20日线管不通线管固定不牢工线管间距小线管保护层不其他图4.1-JDG金属穿线管预埋施工质量问题占比饼图制图人：*制表日期：2022年9月20日由表可以看出“
7、线管不通”这一问题非常突出，占全部质量问题的76.9%,小组成员认为可以从这个问题进一步深入查找课题症结。2022年11月22日，小组成员在负二层五区针“线管不通”这一问题进行调查。具体问题见下表：图4.3穿线管不通质量问题调查表序号质量问题频数（点）频率（%）累计频率（%）1接头处线管不通4590902线管端部不通24943线管变形处不通24984其他12100合计50100制表人:*制表日期：2022年9月22日-接头处线管不通线管端部不通口线管变形处不通其他图4.2线管不通质量问题占比饼图制图人：*制表口期：2022年9月22日由图表可以看出“接头处线管不通”占问题总数的90%,是JDG
8、金属穿线管预埋施工质量问题的具体症结。由此得知，JDG金属穿线管预埋施工质量问题的症结是“接头处线管不通”。五、设定目标1 .企业要求按照公司要求，本工程质量目标为确保“泰山杯”，这也是项目部对业主的承诺。JDG金属穿线管预埋施工是工程施工中质量控制的重点，JDG金属穿线管预埋施工质量对后期穿线施工的顺利开展有很大影响。公司要求JDG金属穿线管预埋施工合格率达到93%o2 .本公司达到的最好水平通过调查本公司其他项目，可知本公司最高合格率达到96.7%,平均合格率为93.3%。表5.1一本公司JDG金属穿线管预埋施工质量统计表项目名称新体校市立医院火炬中学检查点数303030合格点数28272
9、9不合格点数231合格率93.3%90%96.7%平均合格率93.3%制表人：*制表日期：2022年10月10日3 .目标测算分析根据我们公司技术支持、管理水平，劳务操作水平，认为可以解决“接头处线管不通”这一问题的95%,因此，JDG金属穿线管预埋施工合格率就能提高到87.5%+(1-87.5%)*76.9%*90%*95%=95.7%o综上所述，经过我们小组认真讨论，决定把目标值设定为93%现状值87.5%目标值93%图5.1活动目标对比图制图人：*制图时间：2022年10月10六、原因分析QC小组成员针对从图表中得到影响的JDG金属穿线管预埋施工质量的主要问题，多次组织专题会议进行分析研
10、究，并广泛征求现场管理人员与劳务技术人员的意见，通过汇总绘制了因果分析图如下：图6.1因果图接 头 处 线 管 不 通制图人：*2022年10月15日七、确定主要原因1、制定要因确认计划表表7.1要因确认计划表序号末端因素确认内容确认方法确认依据责任人完成时间1工人培训不到位是否组织工人培训调查分析考核合格率100%2022年10月26日2管理人员责任不明确是否有健全的岗位责任制调查分析岗位责任制明确2022年10月26日3切割工具老旧检查现场所有切割工具情况调查分析切割工具均能正常使用2022年10月27日4测量工具不精确检查测量工具是否精确调查分析测量工具精确2022年11月8日5JDG线
11、管厚度不满足要求检查现场JDG线管厚度调查分析JDG线管厚度符合要求2022年11月9日6接头处松动检查实际施工情况调查分析现场试验接头处松动会造成线管不通2022年11月16日7仅使用胶带封闭接头处检查实际施工情况调查分析现场试验仅使用胶带封闭接头处会造成线管不通2022年11月20日8施工时环境温度低检查温度低时的施工合格率调查分析温度低未造成大的影响2022年11月20日制表人：*2022年10月25日2、要因确认要因确认一：人员培训不到位末端因素确认内容确认方法责任人完成时间人员培训不到位是否组织人员培训调查分析*2022年10月26口确认过程：10月26日，*、*针对JDG金属穿线管
