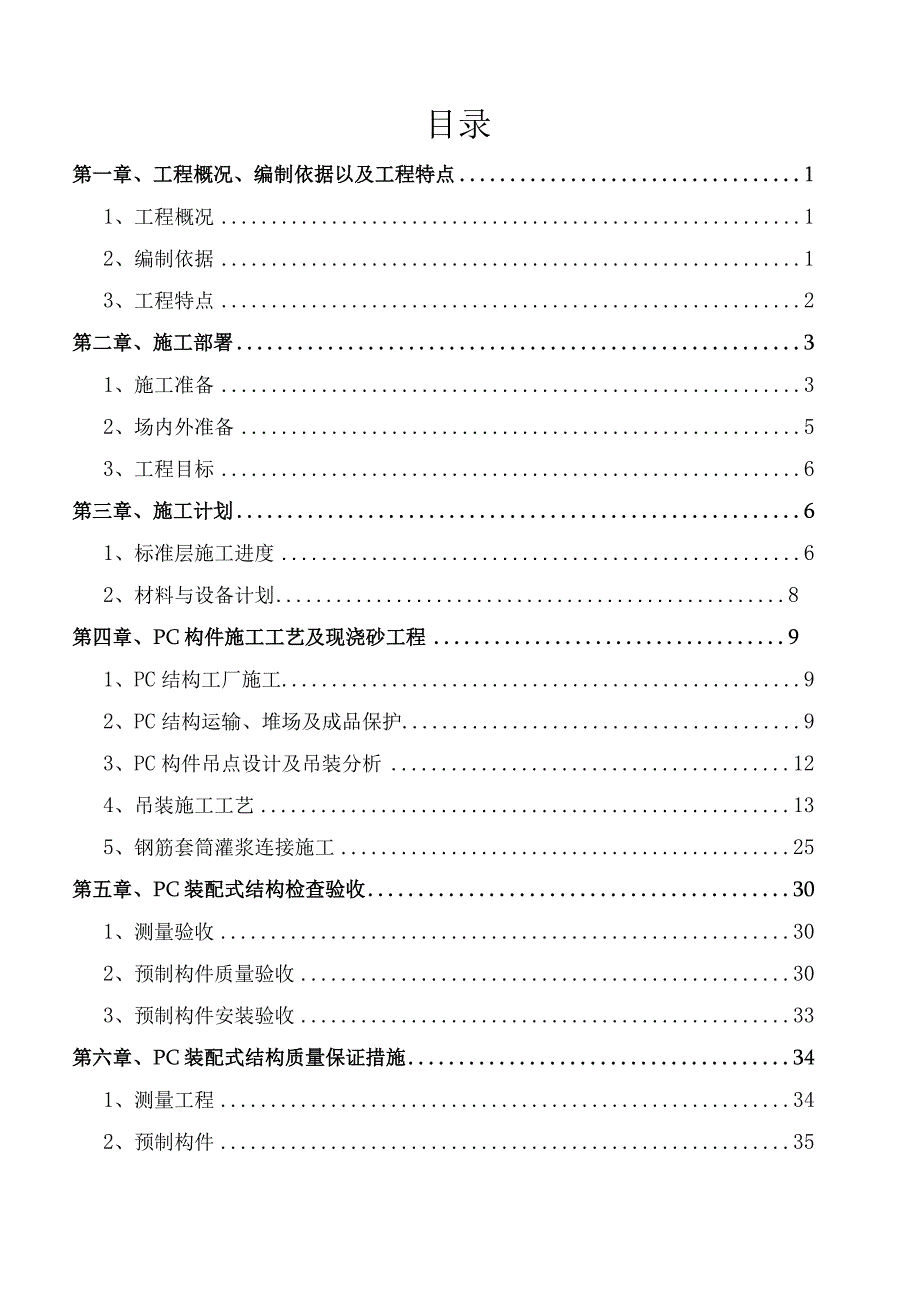

1、装配式结构安全专项施工方案2023年3月20日目录第一章、工程概况、编制依据以及工程特点11、工程概况12、编制依据13、工程特点2第二章、施工部署31、施工准备32、场内外准备53、工程目标6第三章、施工计划61、标准层施工进度62、材料与设备计划8第四章、PC构件施工工艺及现浇砂工程91、PC结构工厂施工92、PC结构运输、堆场及成品保护93、PC构件吊点设计及吊装分析124、吊装施工工艺135、钢筋套筒灌浆连接施工25第五章、PC装配式结构检查验收301、测量验收302、预制构件质量验收303、预制构件安装验收33第六章、PC装配式结构质量保证措施341、测量工程342、预制构件353、

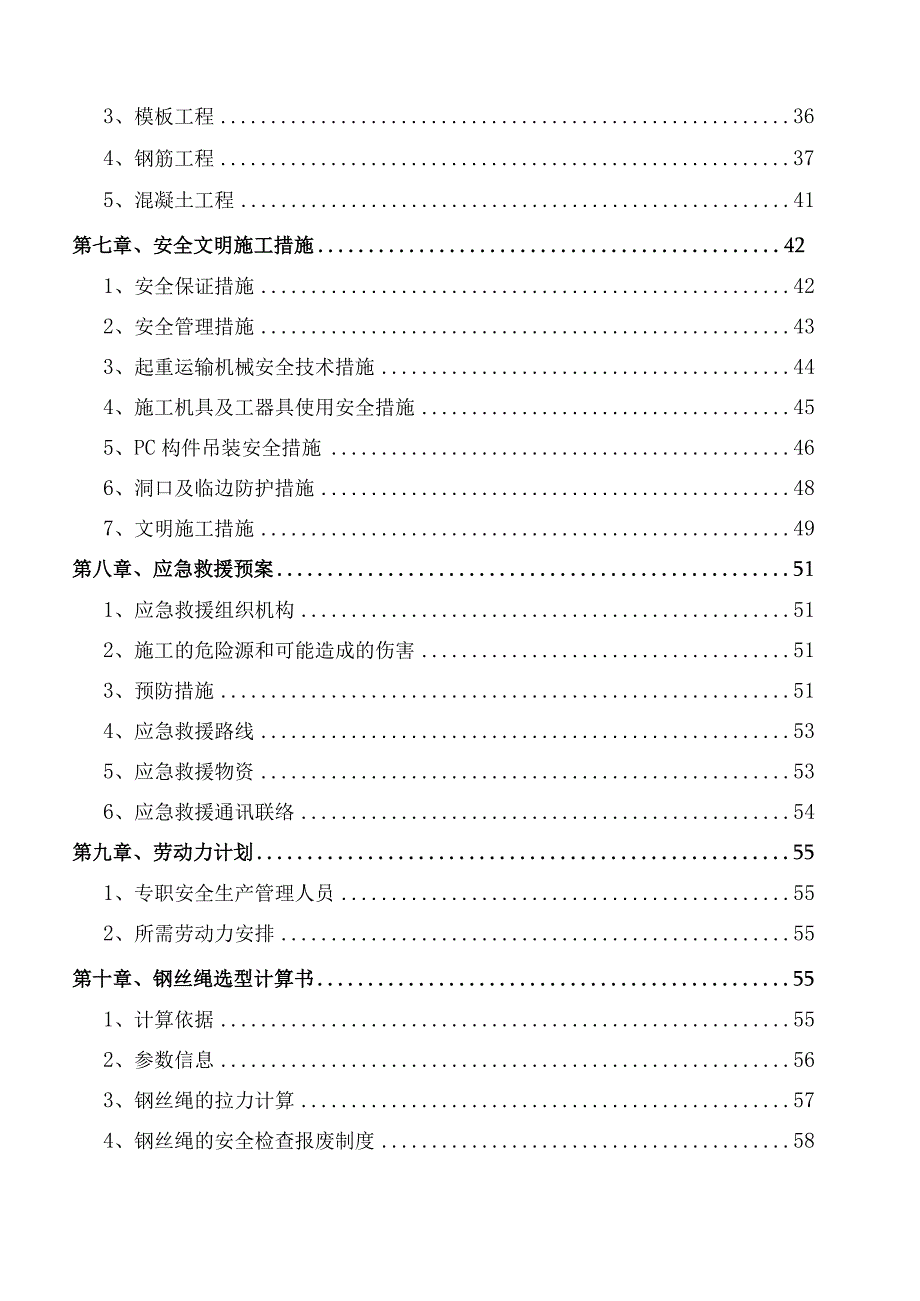

2、模板工程364、钢筋工程375、混凝土工程41第七章、安全文明施工措施421、安全保证措施422、安全管理措施433、起重运输机械安全技术措施444、施工机具及工器具使用安全措施455、PC构件吊装安全措施466、洞口及临边防护措施487、文明施工措施49第八章、应急救援预案511、应急救援组织机构512、施工的危险源和可能造成的伤害513、预防措施514、应急救援路线535、应急救援物资536、应急救援通讯联络54第九章、劳动力计划551、专职安全生产管理人员552、所需劳动力安排55第十章、钢丝绳选型计算书551、计算依据552、参数信息563、钢丝绳的拉力计算574、钢丝绳的安全检查报废
3、制度58第一章、工程概况、编制依据及工程特点1、工程概况：工程名称：*项目建设单位：*设计单位：*监理单位：*施工单位：*本工程建筑地点位于*路，总建筑面积约109968.54平方米。子项名称层数建筑面积(m2)建筑高度(m)结构类型基础形式地下地上1#楼11912857.5655.40剪力墙结构桩基础2#楼1178233.4749.60剪力墙结构桩基础3#楼1177877.1549.60剪力墙结构桩基础5#楼12511862.6673.30剪力墙结构桩基础6#楼12717843.2378.60剪力墙结构桩基础8#楼12713262.7278.60剪力墙结构桩基础9#楼12712570.177
4、8.60剪力墙结构桩基础4#楼、7#楼、10#楼、地下车库为框架结构，不牵扯装配式混凝土结构。根据图纸设计要求，本工程楼板采用预制叠合板做法，楼梯采用预制楼梯,内伟护墙采用预ALC板。2、编制依据:装配式混凝土结构表示方法及示例(15G107-1)装配式混凝土结构连接节点构造(15G310-P2)预制混凝土剪力墙外墙板(15G365-1)预制混凝土剪力墙内墙板(15G365-2)预制钢筋混凝土板式楼梯(15G367-1)装配式混凝土结构住宅建筑设计示例(剪力墙结构)(15J939-1)装配式混凝土结构连接节点构造(G310-1-2)装配式混凝土结构技术规程(JGJI-2014)建筑结构荷载规范
5、(GB50009-2012)高层建筑混凝土结构技术规程(JGJ3-2010)钢筋套筒灌浆连接应用技术规程(JGJ355-2015)装配式混凝土剪力墙结构住宅施工工艺图解(16G906)本工程PC结构施工图纸以及PC结构招标文件。3、工程特点：1)主要特点：(1)现场结构施工采用预制装配式方法，内墙隔板、预制楼板底板及预制楼梯板等成品构件。(2)预制装配式构件的产业化，所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。(3)在设计过程中，运用BlM技术，模拟构件的拼装，减少安装时的冲突。楼梯均在PC构件的设计时考虑点位，设置预埋件，后续直接安装。2)工程新技术特点：PC项目新技
6、术点与内容是：产业化程度高，资源节约与绿色环保；构件工厂预制和制作精度控制；构件的深化加工设计图与现场的可操作性的相符性；施工垂直吊运机械选用与构件的尺寸组合；装配构件的临时固定连接方法；校正方法及应用工具；装配误差控制；预制构件连接控制与节点防水措施；施工工序控制与施工技术流程；专业多工种施工劳动力组织与熟练人员培训；装配式结构非常规安全技术措施以及产品的保护，高强灌浆新技术的施工的应用，为新技术的推广走出了贡献。第二章、施工部署1、施工准备：D技术准备：技术准备是施工准备的核心，由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真的做好技术准备
7、工作。1.K组织现场施工人员熟悉、审查图纸，对构件型号、尺寸、预埋件位置逐块检查，准备好各种施工记录表格。1.2、组织各施工人员学习施工方案、安全方案、各工种配合协调方案。1.2. K专门组织吊装工人进行教育、交底、学习，使吊装工人熟悉墙板、楼板安装顺序、安全要求、吊具的使用和各种指挥信号。1.2.2. 现场各工种、信号吊装配合预演，次数3次，在预演中发现信号、安全、设备、配合上存在的问题，及时对预定方案进行调整修改补全。2）物资准备：在施工前同时要将关于PC结构施工的物资准备好，以免在施工过程中因为物资问题影响施工进度和质量。物资准备工作的程序是搞好物资准备的重要手段,通常按如下顺序进行：根
8、据施工预算、分部（项）工程施工方法和施工进度的安排，拟定材料、统配材料、地方材料、构（配）件及制品、施工机具和工艺设备等物资的需要量计划；根据各种物资需要量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同；根据各种物资的计划和合同，拟运输计划和运输方案；按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存或堆放。3）劳动组织准备：在工程开工前组织好劳动力准备，建立拟建工程项目的领导机构，建立精干有经验的施工队伍，集结施工力量、组织劳动力进场，做好向施工班组、工人进行施工技术交底，同时建立健全各项管理制度。管理人员机构：序号项IR担任职务备注1项目经理（项
9、目负责人）2项目技术负责人3项目质检员4项目施工员5项目专职安全员61#2#楼技术负责人78根据PC图纸设计要求及经验，和结合本项目PC结构体复杂、质量大和施工复杂的情况，我项目部将成立PC结构施工小组，将配备有PC结构施工经验的班组进行施工。PC结构管理小组暂由30人组成。2、场内外准备：1）场内准备：施工现场搞好“三通一平”路通、水通、电通和平整场地的准备，搭建好现场临时设施和PC结构的堆场准备；为了配合PC结构施工和PC结构单块构件的最大重量的施工需求，确保满足每栋房子PC结构的吊装距离，以及按照施工进度以及现场的场布要求，本项目部配备了2台QTZ80塔吊，合理布置在1#、2#楼的南侧，
10、确保平均吊装每7天9天一层的节点。由于项目楼栋同时施工，造成现场塔吊的平面布置交叉重叠，塔吊布置密集,塔身与塔臂旋转半径彼此影响极大，为防止塔吊的交叉碰撞，塔吊配备在满足施工进度的前提下，塔吊平面布置允许重叠，将道路与吊装区域区用拼装式成品围挡划分开，同时编制群塔防碰撞专项方案。2）场外准备：由于本项目部配合的PC厂家经过多次考察，对本项目施工方面可以提供有利配合，从PC构件的生产、运输、吊装各方面的时间可以及时掌控，有助于整体施工进度的安排；做出合理的整体施工计划、PC结构进场计划等；请PC结构厂家到施工现场实地了解情况，了解PC结构运输路线，了解现场道路宽度、厚度和转角等情况；具体施工前我
11、项目部和监理部门派遣质量人员去PC结构厂家进行质量验收，将不合格PC构件排除在施工现场、有问题的PC构件进行工厂整改、有缺陷的PC构件进行工厂修补。3、工程目标:名用；内容安全施工目标重大伤亡事故为零，无重大治安、刑事案件和火灾事故。文明施工目标施工现场达到文明施工的要求。施工质量目标工程一次合格率100%,在开始吊装施工前，本方案要领已经贯彻到每个生产部门的操作员，确保工程质量一次验收合格。进度施工口标本进度施工目标在保障施工总进度计划实行的前提下，施工工程中投入相应数量的劳动力、机械设备、管理人员，并根据施工方案合理有序地对人力、机械、物资进行有效调配，保证计划中各施工节点如期完成。第三章
12、、施工计划1、标准层施工进度：施工部门根据总施工进度计划要求编制现场每层装配结构施工进度计划，标准层施工节点进度最快8天一层。序号任务名称持续时间(h)第一天第：天第三天第四天第五天第六天第七天第八天1测量放线42墙柱钢筋绑扎及水电预埋83墙柱模板安装84排架搭设、现浇梁板安装125叠合板、楼梯梯段吊装126楼面水电预埋及钢筋绑扎127墙柱、楼面碎浇筑8注：标准层施工节点进度&5天一层。2、材料与设备计划:主要材料计划表序号名称规格用途单位数量备注1内墙板按图纸尺寸建筑物分割块按楼计算预制2叠合板底板按图纸尺寸承受水平荷载及把立面空间划分成平面空间块按楼计算预制3楼梯板按图纸尺寸建筑物垂直交通
13、设施块按楼计算预制第四章、PC构件施工工艺及现浇税工程1、PC构件工厂施工：1）构件单位选择以及生产范围：PC预制装配式构件实行工厂化生产加工，经过多方考察，由建设单位指定的生产厂家负责生产本项目工程所有的装配式构件，我公司委派1名驻厂质检员监督指导施工。装配式预制构件在工厂加工后，运送到工地现场由总包单位负责卸车并吊装安装。构件形式和数量，划分为装配式预制内墙板、预制楼梯、预制叠合板等PC构件。2、PC结构运输、堆场及成品保护：D预制构件的运输：预制混凝土构件运输由生产厂家提供服务，宜选用地平板车，并采用专用托架，构件与托架绑扎牢固。2）预制构件堆放的要求：2.1、 现场存放时，应按吊装顺序和型号区分配套堆放。堆垛尽量布置在塔吊工作45m范围内；堆垛之间宜设宽度为0.8-1.2m的通道。2.2、 水平分层堆放时，按型号码垛，每垛不准超过6块，根据各种板的受力情况选择支架位置，最下边一层垫木必须通长的，层与层之间垫平、垫实，各层垫木必须在一条垂直线上。2.3、 靠放时，区分型号，沿受力方向对称靠放。2.4、 构件堆放场地必须坚实稳固，排水良好，以防止构件产生裂纹和变形。3）预制构件进场验收:预制构件进场时须对每块构件进行验收，主要针对构件外观和规格尺寸进行检查。构件外观要求：外观质量上不能有严重的缺陷，且不应有露筋和影响结构使用性能的蜂窝
