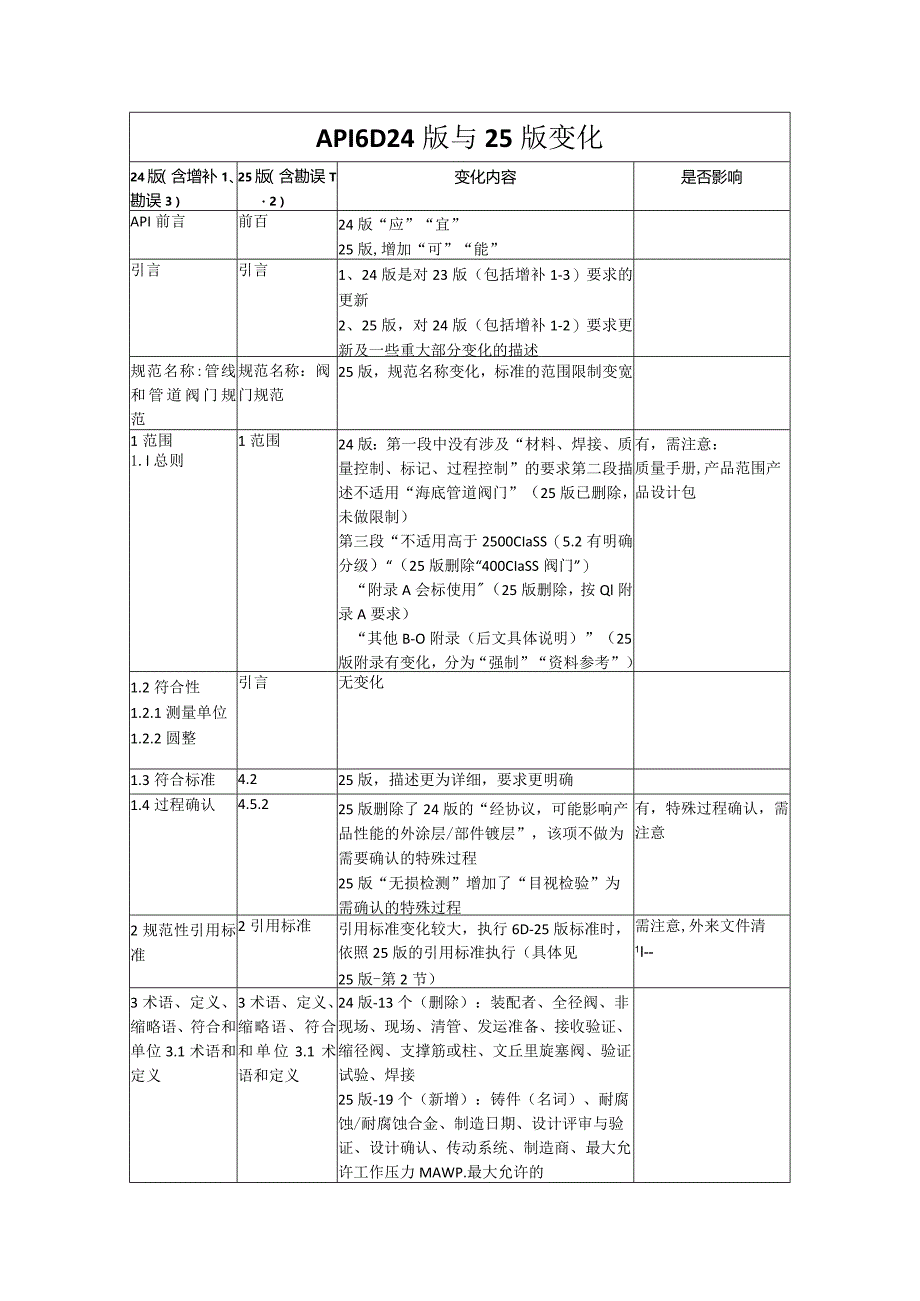

1、API6D24版与25版变化24版（含增补1、勘误3）25版（含勘误T2）变化内容是否影响API前言前百24版“应”“宜”25版,增加“可”“能”引言引言1、24版是对23版（包括增补1-3）要求的更新2、25版，对24版（包括增补1-2）要求更新及一些重大部分变化的描述规范名称:管线和管道阀门规范规范名称：阀门规范25版，规范名称变化，标准的范围限制变宽1范围1.l总则1范围24版：第一段中没有涉及“材料、焊接、质量控制、标记、过程控制”的要求第二段描述不适用“海底管道阀门”（25版已删除，未做限制）第三段“不适用高于2500CIaSS（5.2有明确分级）“（25版删除“400CIaSS阀门
2、”）“附录A会标使用（25版删除，按Ql附录A要求）“其他B-O附录（后文具体说明）”（25版附录有变化，分为“强制”“资料参考”）有，需注意：质量手册,产品范围产品设计包1.2符合性1.2.1测量单位1.2.2圆整引言无变化1.3符合标准4.225版，描述更为详细，要求更明确1.4过程确认4.5.225版删除了24版的“经协议，可能影响产品性能的外涂层/部件镀层”，该项不做为需要确认的特殊过程25版“无损检测”增加了“目视检验”为需确认的特殊过程有，特殊过程确认，需注意2规范性引用标准2引用标准引用标准变化较大，执行6D-25版标准时，依照25版的引用标准执行（具体见25版-第2节）需注意,

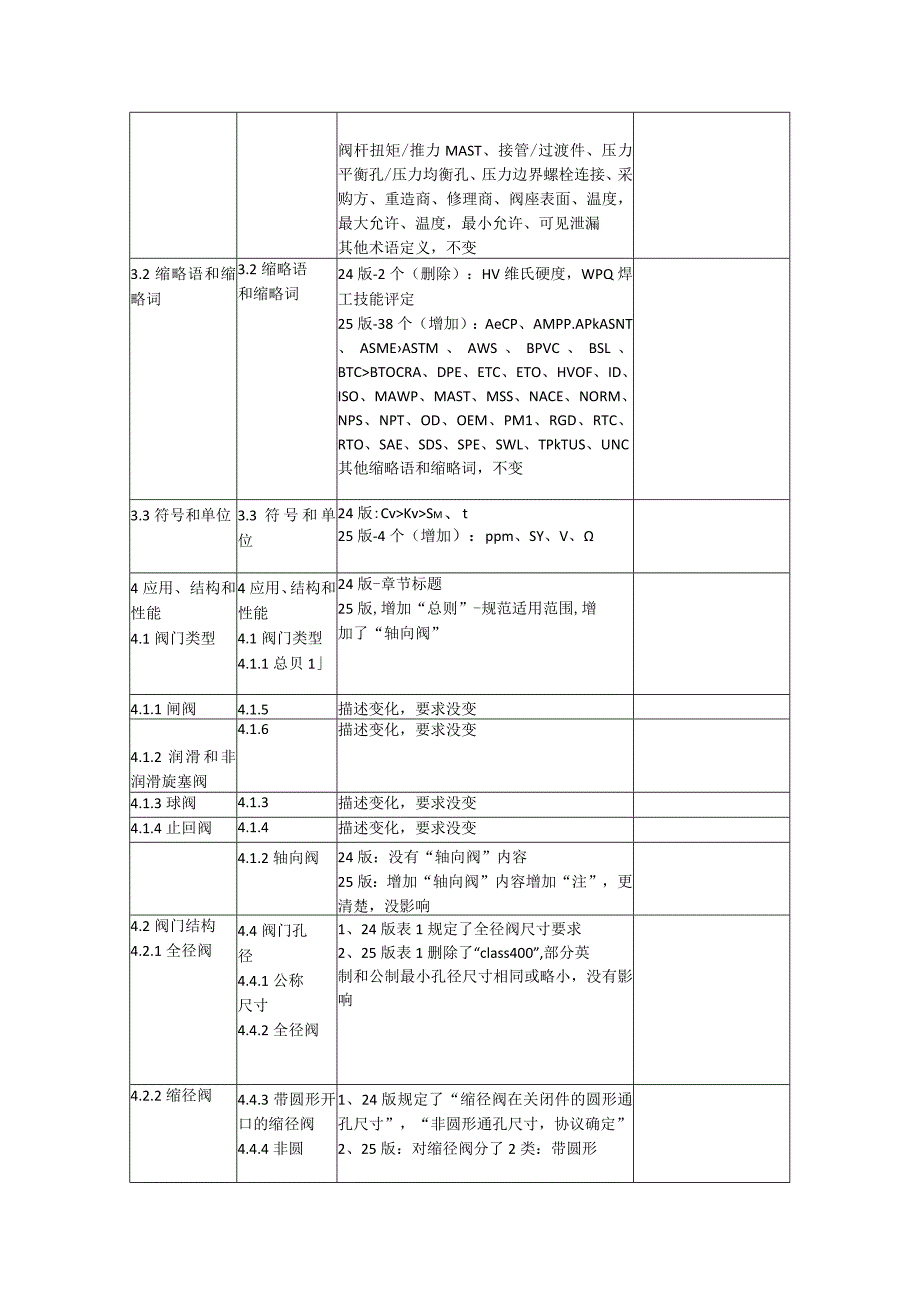

3、外来文件清1I-3术语、定义、缩略语、符合和单位3.1术语和定义3术语、定义、缩略语、符合和单位3.1术语和定义24版-13个（删除）：装配者、全径阀、非现场、现场、清管、发运准备、接收验证、缩径阀、支撑筋或柱、文丘里旋塞阀、验证试验、焊接25版-19个（新增）：铸件（名词）、耐腐蚀/耐腐蚀合金、制造日期、设计评审与验证、设计确认、传动系统、制造商、最大允许工作压力MAWP.最大允许的阀杆扭矩/推力MAST、接管/过渡件、压力平衡孔/压力均衡孔、压力边界螺栓连接、采购方、重造商、修理商、阀座表面、温度，最大允许、温度，最小允许、可见泄漏其他术语定义，不变3.2缩略语和缩略词3.2缩略语和缩略词
4、24版-2个（删除）：HV维氏硬度，WPQ焊工技能评定25版-38个（增加）：AeCP、AMPP.APkASNT、ASMEASTM、AWS、BPVC、BSL、BTCBTOCRA、DPE、ETC、ETO、HVOF、ID、ISO、MAWP、MAST、MSS、NACE、NORM、NPS、NPT、OD、OEM、PM1、RGD、RTC、RTO、SAE、SDS、SPE、SWL、TPkTUS、UNC其他缩略语和缩略词，不变3.3符号和单位3.3符号和单位24版:CvKvSm、t25版-4个（增加）：ppm、SY、V、4应用、结构和性能4.1阀门类型4应用、结构和性能4.1阀门类型4.1.1总贝124版-章节
5、标题25版,增加“总则”-规范适用范围,增加了“轴向阀”4.1.1闸阀4.1.5描述变化，要求没变4.1.2润滑和非润滑旋塞阀4.1.6描述变化，要求没变4.1.3球阀4.1.3描述变化，要求没变4.1.4止回阀4.1.4描述变化，要求没变4.1.2轴向阀24版：没有“轴向阀”内容25版：增加“轴向阀”内容增加“注”，更清楚，没影响4.2阀门结构4.2.1全径阀4.4阀门孔径4.4.1公称尺寸4.4.2全径阀1、24版表1规定了全径阀尺寸要求2、25版表1删除了“class400”,部分英制和公制最小孔径尺寸相同或略小，没有影响4.2.2缩径阀4.4.3带圆形开口的缩径阀4.4.4非圆1、24

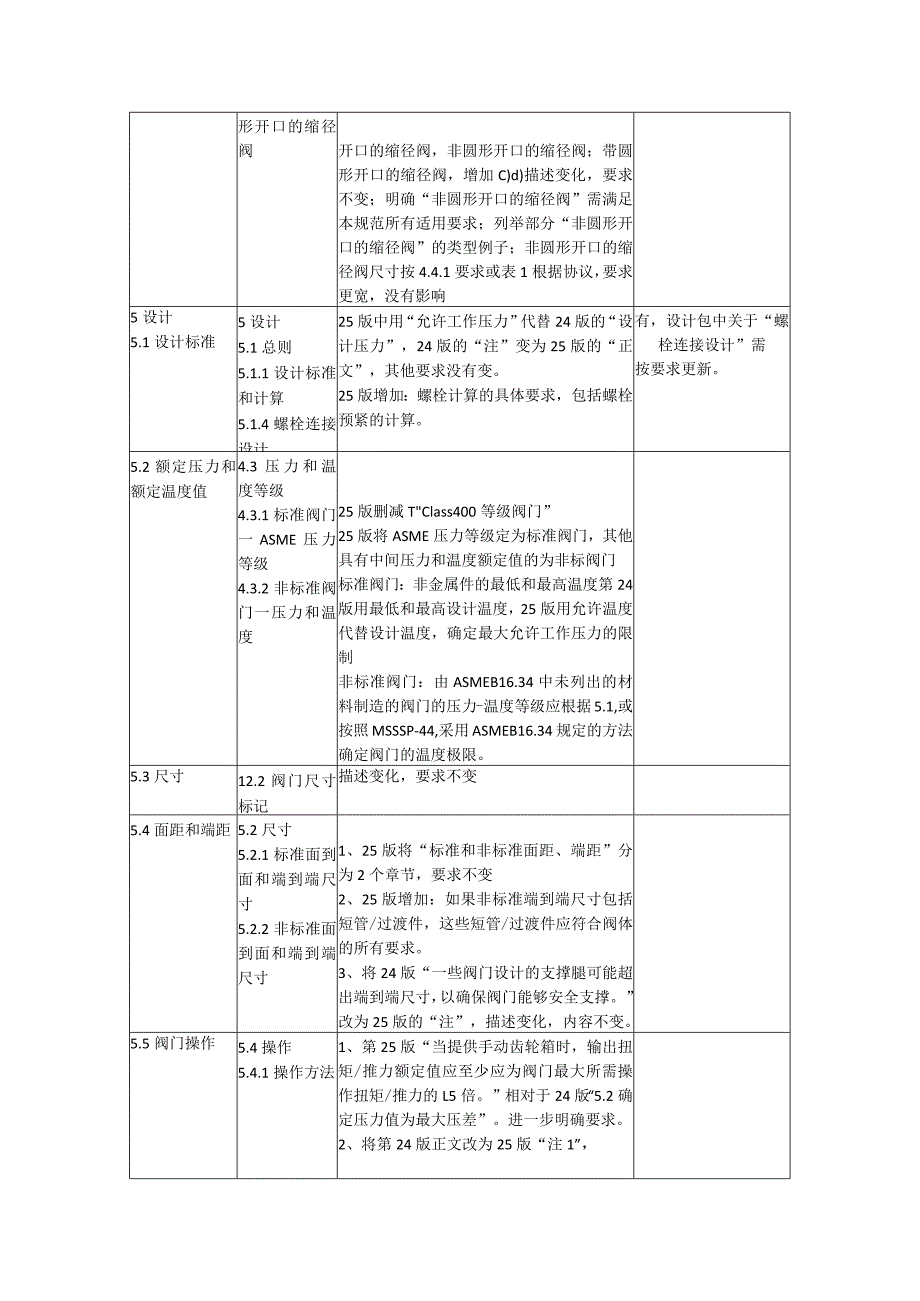

6、版规定了“缩径阀在关闭件的圆形通孔尺寸”，“非圆形通孔尺寸，协议确定”2、25版：对缩径阀分了2类：带圆形形开口的缩径阀开口的缩径阀，非圆形开口的缩径阀；带圆形开口的缩径阀，增加C)d)描述变化，要求不变；明确“非圆形开口的缩径阀”需满足本规范所有适用要求；列举部分“非圆形开口的缩径阀”的类型例子；非圆形开口的缩径阀尺寸按4.4.1要求或表1根据协议，要求更宽，没有影响5设计5.1设计标准5设计5.1总则5.1.1设计标准和计算5.1.4螺栓连接设计25版中用“允许工作压力”代替24版的“设计压力”，24版的“注”变为25版的“正文”，其他要求没有变。25版增加：螺栓计算的具体要求，包括螺栓预
7、紧的计算。有，设计包中关于“螺栓连接设计”需按要求更新。5.2额定压力和额定温度值4.3压力和温度等级4.3.1标准阀门一ASME压力等级4.3.2非标准阀门一压力和温度25版删减TClass400等级阀门”25版将ASME压力等级定为标准阀门，其他具有中间压力和温度额定值的为非标阀门标准阀门：非金属件的最低和最高温度第24版用最低和最高设计温度，25版用允许温度代替设计温度，确定最大允许工作压力的限制非标准阀门：由ASMEB16.34中未列出的材料制造的阀门的压力-温度等级应根据5.1,或按照MSSSP-44,采用ASMEB16.34规定的方法确定阀门的温度极限。5.3尺寸12.2阀门尺寸标
8、记描述变化，要求不变5.4面距和端距5.2尺寸5.2.1标准面到面和端到端尺寸5.2.2非标准面到面和端到端尺寸1、25版将“标准和非标准面距、端距”分为2个章节，要求不变2、25版增加：如果非标准端到端尺寸包括短管/过渡件，这些短管/过渡件应符合阀体的所有要求。3、将24版“一些阀门设计的支撑腿可能超出端到端尺寸，以确保阀门能够安全支撑。”改为25版的“注”，描述变化，内容不变。5.5阀门操作5.4操作5.4.1操作方法1、第25版“当提供手动齿轮箱时，输出扭矩/推力额定值应至少应为阀门最大所需操作扭矩/推力的L5倍。”相对于24版“5.2确定压力值为最大压差”。进一步明确要求。2、将第24
9、版正文改为25版“注1”，第25版“注2”相对于24版数据更多“注”都不是强制要求，3、其他要求不变5.6清管附录L1.25将24版条款移到25版附录L,资料性附录L的要求，只有当采购方规定时才有制造商执行，不是强制执行。5.7阀端5.7.1法兰端5.7.1.1概述5.2.3端部接头5.23.1法兰接头5.23.1.1总则1、25版增加：法兰应具有凸面或垫环连接面(凸面或平面)。规定的尺寸、公差和粗糙度，包括钻孔模板、法兰面、螺母支承面(即钩平面和背面)、外径和厚度(见图1),应符合以下要求：尺寸为NPS12(DN300)至NPS60(DN1500)的应符合MSSSP-44。可选范围更广。2、
10、25版增加：”带有贯穿螺栓法兰端部接头的阀门应设计为可容纳重型六角系列螺母，其尺寸符合ASMEB18.2.2的规定。”将24版”对于厚壁截面的阀门，根据ASMEBPVC,第Vlll卷，第1部分强制性附录2的规定，带螺母止动块的法兰可能适用改为“注”。“注”都不是强制要求，没影响。5.7.1.2法兰中心线偏移-横向位移5.2.3.1.2法兰的横向对准25版增加：从一个法兰到相对法兰的横向偏差(偏移)应适用于孔、环槽和螺栓环的中心线。5.7.13法兰面的平行度-角位移5.2.3.1.3法兰的平行度第24版中不分尺寸平行度偏差统一0.03inft(2.5mmm),25版对于尺寸NPS24(DN600
11、)以下的阀门，有影响，偏差0.02inft(1.75mmm),偏差更小T5.7.1.4螺栓孔不重合度允许偏差5.2.3.1.4螺栓孔的不重合度第25版，“英寸”保留2位小数要求不变。5.7.2焊接端5.23.2焊接端接头1第24版是“除另有协议”，25版删除24版“除另有协议”并且“ASMEBB6.25”代替“ASMEB31.3”2、第24版正文内容变为25版“注1”3、25版增加：配套管道规定一一短节长度修改：是否采用堆焊(24版为“涂层”)4、25版增加：“注2”“注3”。5.7.3替代的阀门端部5.23.1.5螺柱式端部阀门端部连接件第24版要求为“可按采购方规定进行”第25版，要求更明
12、确，如有此连接，需符合标准要求5.8阀腔泄压5.5阀腔泄压24版为“除采购商另有规定外”，第25版将其删除了第25版增加了温度“250F（121C）”限制第25版“注2”中“附录1.7”相对于第24版“H.8.2”更详细。5.9排放5.6阀体渗透5.6.1排空和排放第25版增加：所有为上游阀座提供压力源密封的双阀座阀门应配备排放或排空接头。25版的表3排放管尺寸删除“公制”，将24版正文改为25版表3的“注1”5.10注脂位置5.6.2注脂点第24版中要求除“设计压力”在25版中改为“允许工作压力”外，其他要求都包含在25版中第25版新增很多要求，如适用，设计时需满足相关要求5.11排放、排空
13、和注脂管附录L1.15将24版条款移到25版附录L,资料性附录L的要求，只有当采购方规定时才有制造商执行，不是强制执行。5.12排放、排空和注脂阀附录L1.16将24版条款移到25版附录L,资料性附录L的要求，只有当采购方规定时才有制造商执行，不是强制执行。5.13手轮和扳手手柄5.4.2扳手（手柄）和手轮5.4.2.1 in矩或推力5.4.2.2 尺寸相比与第24版，第25版增加限制要求：当适于于最大允许工作压力时，在手轮或扳手（手柄）处施加开启扭矩或推力所需的最大力应不超过80Ibf（360N）。”长度超过24in.（600mm）的扳手（杠杆）应能够取下。整体设计（无松动）的扳手（手柄）长
14、度不得超过阀门面对面或端到端尺寸的两倍。其他要求不变。5.14锁紧装置附录L1.26将24版条款移到25版附录L,资料性附录L的要求，只有当采购方规定时才有制造商执行，不是强制执行。5.15关闭件位置5.43.2关闭件的位置要求不变5.16位置指示器5.43位置指示器5.43.1总则25版新增要求：除非另有规定，否则装有操作器的阀门应配备可见指示器，以显示关闭件的打开和关闭位置。除非采购方另有规定，否则埋地/地下服务的阀门不需要位置批示器。其他要求不变。5.17限位装置5.4.4限位装置将24版正文改为25版“注”其他要求，描述不同，要求不变。5.18驱动器，操作器和阀杆延伸组件5.18.1概述5.4.5操作器5.4.5.1总则第24版要求“驱动器的输出不应超过5.20.2中允许的阀门驱动链应力限制”，第25版删除该要求，降低要求，没有影响24版要求“驱动器的尺寸”，第25版删除“尺寸”，要求整个驱动器都应符合API6DX（采购）需注意：适用时，制造商的“阀门操作方法”需修订5.18.2偏移5.3传动系531总贝I25版相比与24版，描述更为清晰了，要求不变5.18.3密封5
