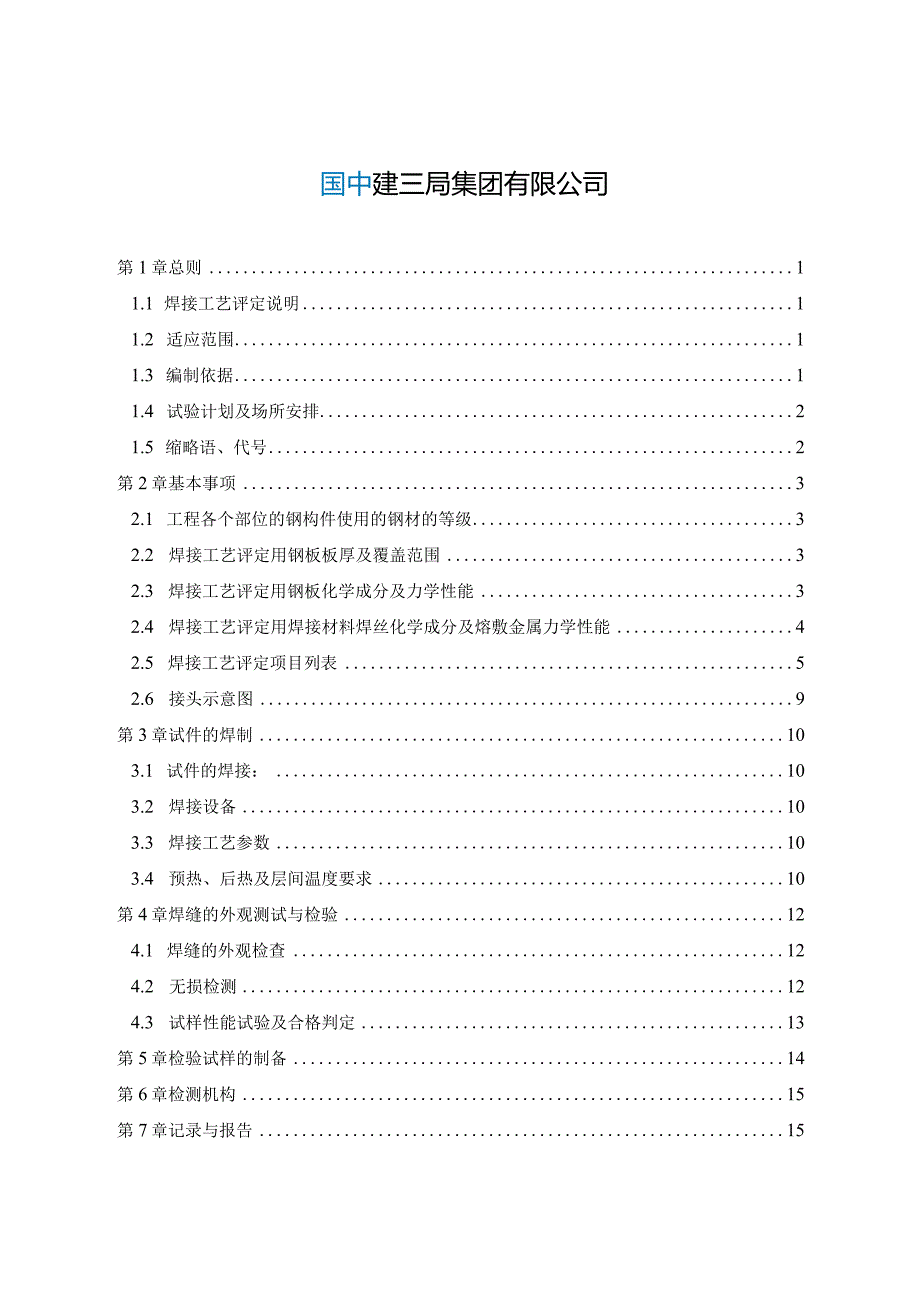

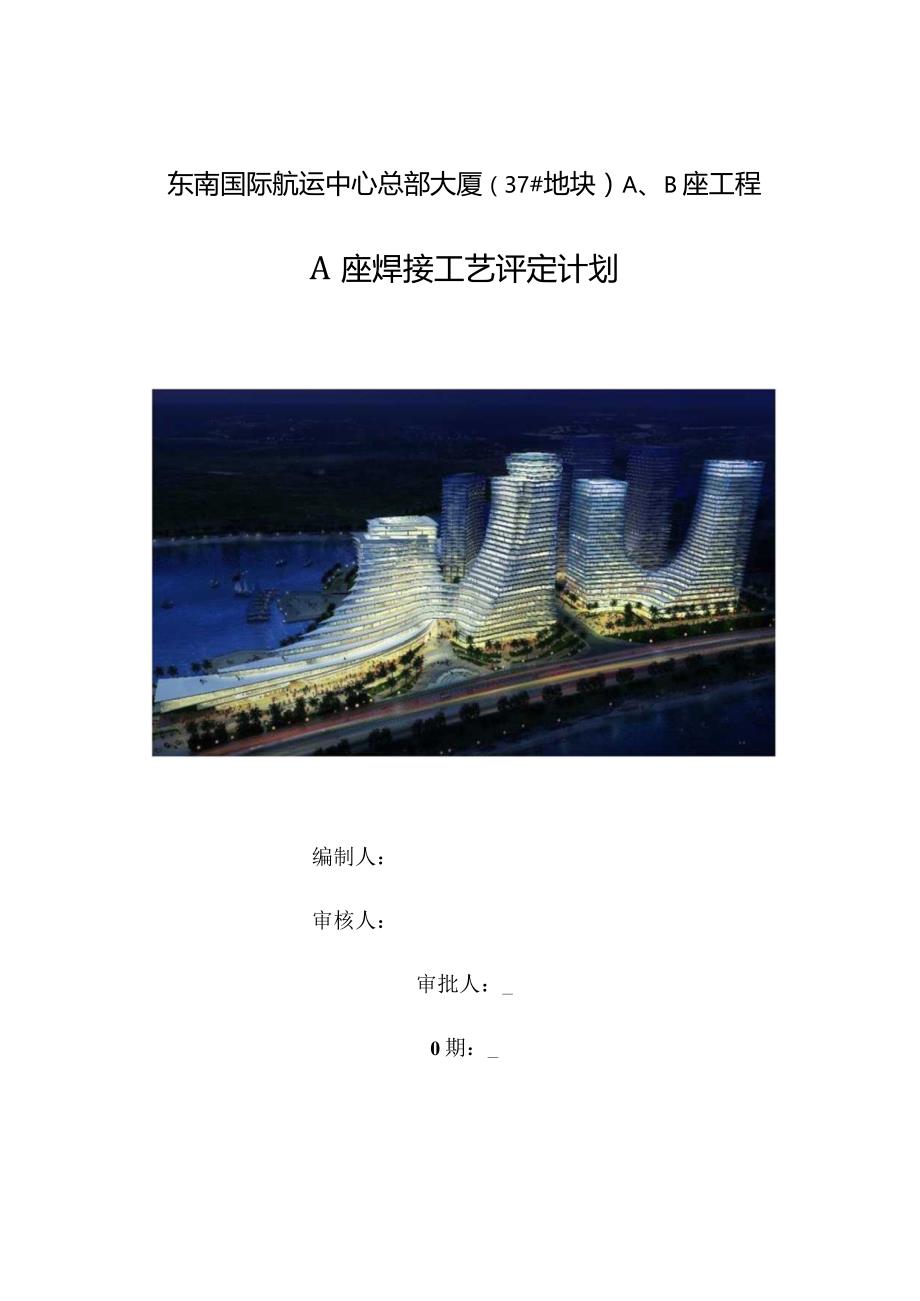

1、东南国际航运中心总部大厦（37#地块）A、B座工程A座焊接工艺评定计划编制人：审核人：审批人：_0期：_国中建三局集团有限公司第1章总则11.1 焊接工艺评定说明11.2 适应范围11.3 编制依据11.4 试验计划及场所安排21.5 缩略语、代号2第2章基本事项32.1 工程各个部位的钢构件使用的钢材的等级32.2 焊接工艺评定用钢板板厚及覆盖范围32.3 焊接工艺评定用钢板化学成分及力学性能32.4 焊接工艺评定用焊接材料焊丝化学成分及熔敷金属力学性能42.5 焊接工艺评定项目列表52.6 接头示意图9第3章试件的焊制103.1 试件的焊接：103.2 焊接设备103.3 焊接工艺参数10

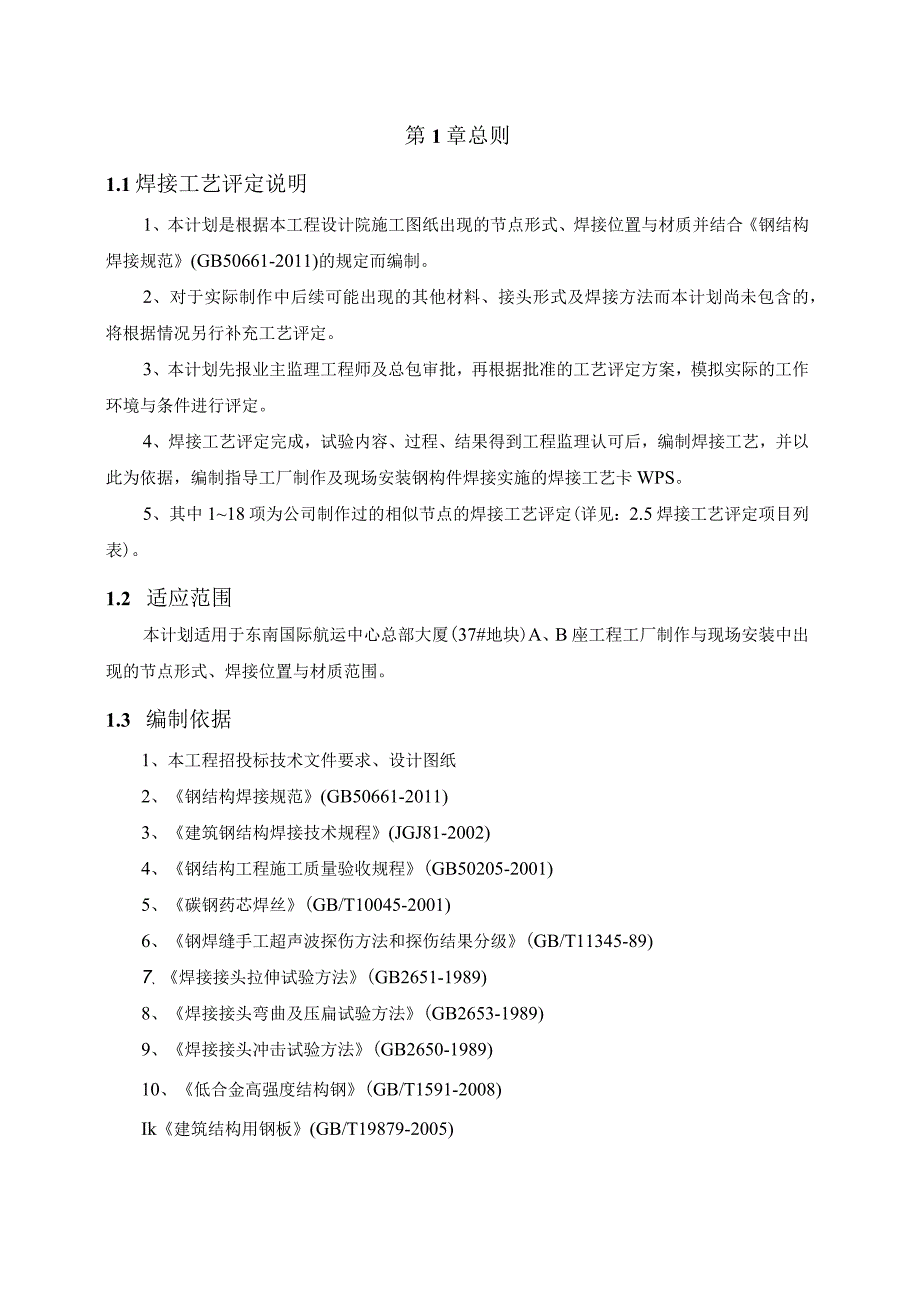

2、3.4 预热、后热及层间温度要求10第4章焊缝的外观测试与检验124.1 焊缝的外观检查124.2 无损检测124.3 试样性能试验及合格判定13第5章检验试样的制备14第6章检测机构15第7章记录与报告15第1章总则1.1焊接工艺评定说明1、本计划是根据本工程设计院施工图纸出现的节点形式、焊接位置与材质并结合钢结构焊接规范(GB50661-2011)的规定而编制。2、对于实际制作中后续可能出现的其他材料、接头形式及焊接方法而本计划尚未包含的，将根据情况另行补充工艺评定。3、本计划先报业主监理工程师及总包审批，再根据批准的工艺评定方案，模拟实际的工作环境与条件进行评定。4、焊接工艺评定完成，试
3、验内容、过程、结果得到工程监理认可后，编制焊接工艺，并以此为依据，编制指导工厂制作及现场安装钢构件焊接实施的焊接工艺卡WPS。5、其中118项为公司制作过的相似节点的焊接工艺评定(详见：2.5焊接工艺评定项目列表)。1.2 适应范围本计划适用于东南国际航运中心总部大厦(37#地块)A、B座工程工厂制作与现场安装中出现的节点形式、焊接位置与材质范围。1.3 编制依据1、本工程招投标技术文件要求、设计图纸2、钢结构焊接规范(GB50661-2011)3、建筑钢结构焊接技术规程(JGJ81-2002)4、钢结构工程施工质量验收规程(GB50205-2001)5、碳钢药芯焊丝(GB/T10045-20
4、01)6、钢焊缝手工超声波探伤方法和探伤结果分级(GB/T11345-89)7、焊接接头拉伸试验方法(GB2651-1989)8、焊接接头弯曲及压扁试验方法(GB2653-1989)9、焊接接头冲击试验方法(GB2650-1989)10、低合金高强度结构钢(GB/T1591-2008)Ik建筑结构用钢板(GB/T19879-2005)1.4 试验计划及场所安排序号事项日期(2014)投入人工场所备注1试板下料待定2下料车间如本工程有新做焊评将按照左表程序进行2试板焊接待定2焊培中心3试板UT待定1焊接中心4试样加工待定4金加工车间5理化实验待定3理化试验中心6理化报告开具待定3理化试验中心7焊
5、评报告(PQR)开具待定1焊接试验中心1.5 缩略语、代号半自动药芯焊丝气体保护焊FCAW-G第2章基本事项2.1 工程各个部位的钢构件使用的钢材的等级表2-1-1本工程部分钢材结构部位及等级钢材使用部位板厚材质备注A座钢结构IOmniQ345B各材质对应的焊接接头形式、母材、板厚、焊接方法以及焊接位置等详见2.5焊接工艺项目列表14mmQ345B20unQ345B25mmQ345B28mmQ345B30unQ345B38mmQ345B2.2 焊接工艺评定用钢板板厚及覆盖范围表2-2-1工艺评定板厚及覆盖范围序号钢材牌号试件厚度(mm)工程适应厚度范围(mm)气保焊Q345GJC25mm3-5
6、0un埋弧焊Q345GJC25m3-50un电渣焊Q345GJC25mm3-50mm注：根据钢结构焊接规范GB50661-2011中第621条“同种牌号钢材中，质量等级高的钢材和替代质量等级低的钢材”规定，Q345GJC可替代Q345B。2.3 焊接工艺评定用钢板化学成分及力学性能表2-3-1工艺评定钢材化学及力学性能钢材牌号化学元素CSiMnSPQ345GJC0.200.551.600.0150.020表2-3-2焊接工艺评定钢板力学性能牌号质,!-等级屈服强度(MPa)抗拉强度(MPa)伸长率(%)冲击功(J)钢板厚度6161635355050100/温度C不小于Q345GJC345345
7、-465335-455325-445490-6102210342.4 焊接工艺评定用焊接材料焊丝化学成分及熔敷金属力学性能表2-4-1焊丝化学成分焊丝型号化学成分()规范CMnSiSPE501T-10.181.750.900.030.03GB/T10045-2001H10Mn20.121.50-1.900.070.0350.035GB/T12470-2003表2-4-2焊丝熔敷金属力学性能:焊丝型号力学性能其他焊丝对应使用母材强度等级抗拉强度(MPa)屈服强度(MPa)伸长率(%)冲击功(J)及温度。C保护气体或焊剂规范厂家E501T-12480400222227(-20)C02GB/T100
8、45-2001金桥Q345B、Q345GJC焊接H10Mn2400480-660222227(-20)SjlOlGB/T12470-2003大西洋Q345B、Q345GJC焊接2.5 焊接工艺评定项目列表序号焊接方法材质焊接材料示意图焊接位置工艺评定编号焊接位置覆盖范围厚度覆盖范围备注1COa气体保护焊Q345GJC25mmE501T-l1.2BHHN195-11、可以覆盖对接接头的平焊、横焊位置2、可以覆盖有衬垫单面焊全熔透接头形式。3-50m以往工程覆盖ITV2CO?气体保护焊Q345C25mmE501T-l1.247BHHN198-11、可以覆盖对接接头的平焊、横焊位置2、可以覆盖反面清
9、根双面焊全熔透接头形式。3-50mm以往工程覆盖-QOJI3C02气体保护焊Q345GJC25mmE501T-l1.2BVHN195-21、可以覆盖对接接头的立焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖ITV4co?气体保护焊Q345C25mmE501T-l1.2r35*47BVHN198-21、可以覆盖对接接头的立焊位置2、可以覆盖反面清根双面焊全熔透接头形式。3-50nm以往工程覆盖I5埋弧焊Q345GJC25mmH10Mn2+SJ1015BFHN195-31、可以覆盖对接接头的平焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖6C02气体保护
10、焊Q345GJC25mmE501T-l1.2*.25.XHHN195-41、可以覆盖T形接头、十字接头的平焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖7埋弧焊Q345GJC25mmH10Mn2+SJ1015.25.XFHN195-61、可以覆盖T形接头、十字接头的平焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖8埋弧焊Q345GJC24mH10Mn2+SJ101524、4P久TEHN173-91、可以覆盖T形接头平焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-48mm以往工程覆盖9C02气体保护焊Q345C25mmE501T-l1.2TFHN19
11、8-31、可以覆盖T形接头平焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖10C2气体保护焊Q345GJC25mmE501T-l1.2*XVHN195-51、可以覆盖T形接头、十字接头的立焊位置2、可以覆盖有衬垫单面焊全熔透接头形式3-50mm以往工程覆盖辽、11C02气体保护焊Q345GJC24mmE501T-l1.224-stTVHN173-31、可以覆盖T形接头立焊位置2、可以覆盖反面清根双面焊全熔透接头形式3-48mm以往工程覆盖12C02气体保护焊Q345GJC24mE501T-l1.2TVHN173-281、可以覆盖T形接头立焊位置2、可以覆盖有衬垫单面焊全熔
12、透接头形式3-48mm以往工程覆盖13电渣焊Q345GJC25mER50-61.6IK电TEHN195-28T形接头电渣焊18.75-27.5三以往工程覆盖14栓钉焊Q345GJC24nmMLl519*100LTFHN173-29T形接头栓钉焊18-48mm以往工程覆盖CTU15C02气体保护焊Q345B159*10E501T-11.2W6GHN199-1管对接3-20mm以往工程覆盖16C02气体保护焊Q345B299*16E501T-11.2S、6GHN199-2管对接3-32m以往工程覆盖17m气体保护焊Q345B159*10E501T-11.2aif_相贯线HN199-3管相贯3-20mm以往工程覆盖18COa气体保护焊Q345B299*16E501T-11.21L相贯线HN199-4管相贯3-32mm以往工程覆盖注：1、对于实际制作中后
