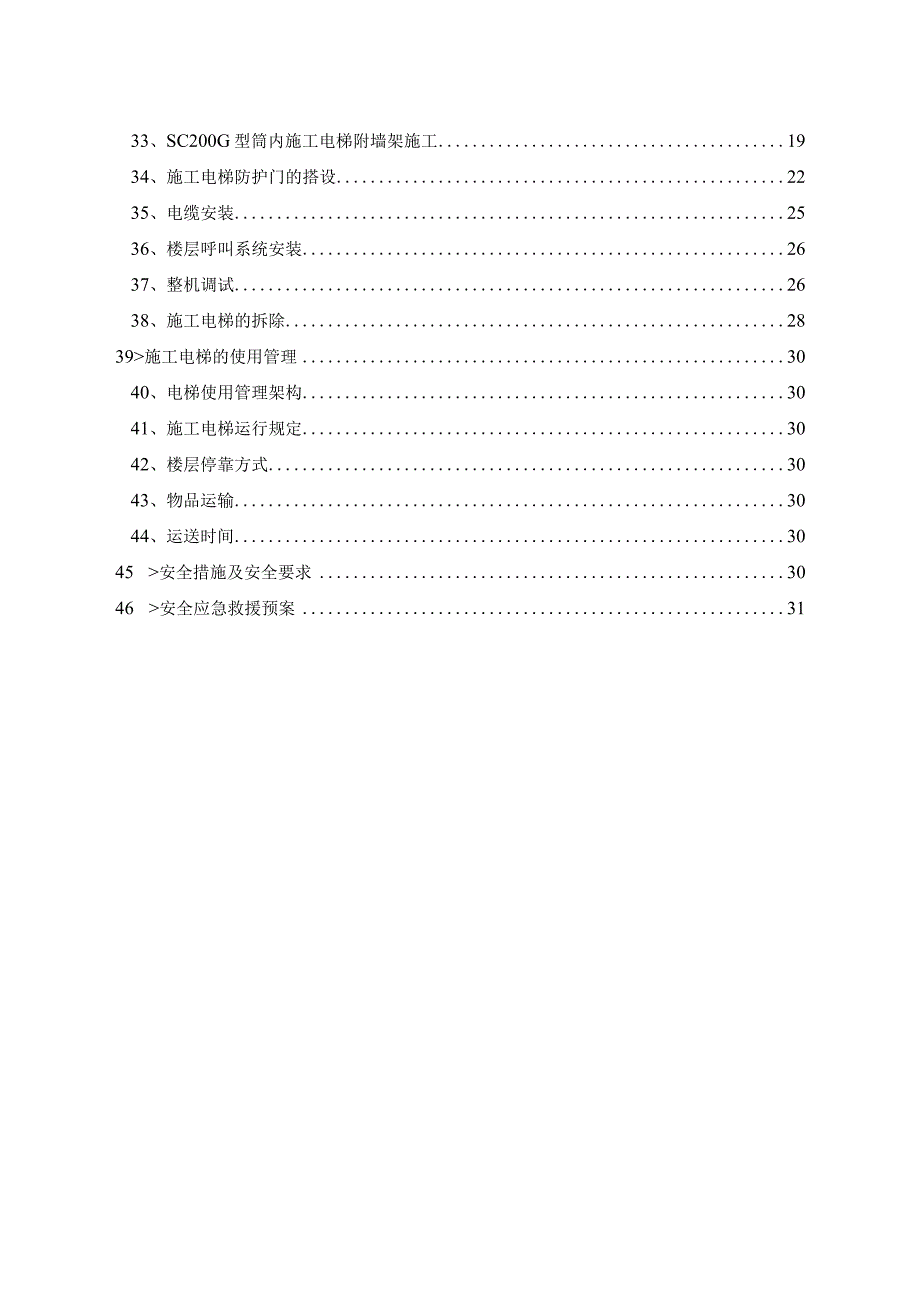

B座施工电梯终.docx_第3页
第3页 / 共42页
B座施工电梯终.docx_第4页
第4页 / 共42页
B座施工电梯终.docx_第5页
第5页 / 共42页
B座施工电梯终.docx_第6页
第6页 / 共42页
B座施工电梯终.docx_第7页
第7页 / 共42页
B座施工电梯终.docx_第8页
第8页 / 共42页
B座施工电梯终.docx_第9页
第9页 / 共42页
B座施工电梯终.docx_第10页
第10页 / 共42页
亲,该文档总共42页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《B座施工电梯终.docx》由会员分享,可在线阅读,更多相关《B座施工电梯终.docx(42页珍藏版)》请在第壹文秘上搜索。

1、东南国际航运中心总部大厦(37#地块)A、B座工程B座施工电梯专项施工方案编制人:审核人:审批人:日期:H中建三局集团有限公司2、编制说明及依据13、编制说明14、编制依据15、工程概况16、施工电梯的选型和定位27、施工电梯部署思路28、施工电梯选型29、施工电梯定位310、基础定位及做法913、施工电梯对结构受力影响计算1014、基础承载P计算1015施工电梯的使用和运行1216、施工电梯运行规定1217、楼层停靠方式1218、物品运输1219、运送时间1220施工电梯的安装与拆除1321、施工电梯安拆组织机构1322、施工电梯的安装1323、施工电梯的安装施工程序1324、安装前的准备工

2、作1425、底盘、标准节(底部几节)的安装1426、外笼安装1527、吊笼、顶部围栏及传动小车安装1628、吊杆安装1629、电气设备和控制系统安装1630、吊笼的电力驱动升降试车1731、导轨架加高安装1732、SC200/200GZ型外附施工电梯附墙架施工1833、SC200G型筒内施工电梯附墙架施工1934、施工电梯防护门的搭设2235、电缆安装2536、楼层呼叫系统安装2637、整机调试2638、施工电梯的拆除2839施工电梯的使用管理3040、电梯使用管理架构3041、施工电梯运行规定3042、楼层停靠方式3043、物品运输3044、运送时间3045 安全措施及安全要求3046 安全

3、应急救援预案312、编制说明及依据3、编制说明为保证现场施工进度,我司在B座布置7台施工电梯(2台筒内单笼、5台筒外双笼)。本方案为施工电梯专项方案,其主要内容包括施工电梯的定位、基础设计、施工电梯附着的安装、拆除及出料口平台的搭设等。4、编制依据(1)东南国际航运总部大厦(37#地块)A、B座工程施工图纸(2)建筑结构荷载规范(GB50009-2012)(3)混凝土结构设计规范(GB50010-2010)(4)混凝土结构工程施工质量验收规范(GB502042002)(2011版)(5)建筑机械使用安全技术规程(JGJ33-2001)(6)建筑施工安全检查标准(JGJ59-2011)(7)施工

4、升降机技术条件(GB/T10054-2005)(8)施工升降机检验规则(GBlOo53-96)(9)施工升降机安全规程(GBlOo55-2007)(10)混凝土结构后锚固技术规程(JGJ145-2004)(三)GJJ-SC型升降机使用手册(12)施工现场临时用电安全技术规程(JGJ46-2005)(13)东南国际航运总部大厦(37#地块)A、B座工程施工组织设计(14)东南国际航运总部大厦(37#地块)A、B座工程施工总进度计划5、工程概况工程名称:东南国际航运中心总部大厦(37#地块)A、B座工程建设单位:厦门海投国际航运中心开发有限公司设计单位:中国建筑设计研究院监理单位:厦门海投建设监理

5、咨询有限公司勘察单位:核工业华南工程勘察院施工单位:中建三局集团有限公司本工程位于厦门市海沧新区,西邻东屿南路,东临海沧大道。建筑功能为办公及商业。本工程(37#地块),包括A楼联检商务中心和B楼联检政务中心,地下二层为车库。37#地块用地面积53270m2,总建筑面积263680m2(不含避难层6075m2),其中地上建筑面积约185585m2,地下建筑面积约78095m2,由总高度153.55m的A座塔楼及总高度87.95m的B座塔楼组成。基础型式(主楼)为桩筏基础,基础型式(地下车库)为桩基+防水板。上部结构形式为钢管混凝土框架与钢筋混凝土核心筒组成的框架-核心筒结构,钢结构部分主要由筒

6、外钢管混凝土柱、钢梁及楼承板。6、施工电梯的选型和定位7、施工电梯部署思路为保证现场施工进度,B座布置7台施工电梯,4#、5#施工电梯为单笼电梯,计划在最高的两个核心筒施工完成6层墙体后安装在DTB18和DTB19的井道内,主要用于核心筒施工人员及材料运转,待核心筒封顶、爬模拆除后拆除;6#、7#施工电梯为双笼施工电梯,计划在最高的两个核心筒对应的外框楼板施工完成6层后开始安装;8#-10#施工电梯均为双笼施工电梯,主要用于外框筒及裙楼部分人员及材料垂直运输,待B座初装修完成,正式施工电梯投入使用后开始拆除。8、施工电梯选型为保证本工程小型机械设备和其他材料的运输,保证施工进度,结合现场材料堆

7、放场地及交通情况布置施工电梯,综合考虑施工电梯运行速度、需要到达的高度、笼体大小、载重、运行安全以及工程本身情况等因素,最后选定施工电梯:主要参数如下:编号4#、5#6#、7#8#10#型号SC200GZSC200/200GSC200/200GZ台数2台2台3台额定载重量kg2000(13人)2X20002X2000额定安装载重量kg2000220(X)2X2000吊杆额定载重量kg300300300安装总高度m858554、33、20起升速度m/min0630-96063限速器SAJ50-2.0SAJ50-2.0SAJ50-2.0吊笼内部面积mm22001400250032(X)15OO25

8、00320015002500吊笼重Kg23002X23002X2300标准节规格mm6506501508650650X1508650650X1508标准节数量个575736(8#)、22(9#)14(10#)标准节重量(kg)/数量Kg150/87150/87150/106电机功率kW318.52318.52318.5变频器功率kW552X55255附墙类型V型附墙架(间距3-10.5米)11型附墙架(间距310.5米)11型附墙架(间距3-10.5米)电缆装置500电缆小车500电缆小车500电缆小车允许最大悬臂高度m7.57.57.5其他不带操作室带操作室带操作室9、施工电梯定位B座核心筒

9、DTB19和DTB18井道内施工电梯(4#、5#施工电梯)附墙架(V型)附着在井壁上。核心筒外施工电梯(610#施工电梯)附墙架(II型)伸进楼层,附着在楼承板上,根据B座整体结合形式,670#施工电梯所处位置的悬挑钢梁需甩项后安装。具体定位见下图:10#施工电梯定位图9#施工电梯定位图7#施工电梯定位图6#施工电梯定位图5#施工电梯定位图(基础尺寸2.9X2,6X0.3,布满正式电梯DTB18基础板)4#施工电梯定位图(基础尺寸2.72.6X0.3,布满正式电梯DTB19基础板)10、基础定位及做法1、筒外双笼610#施工电梯基础设计:根据SC型升降机使用手册,施工电梯采用4400mm380

10、0mm300mm的基础,基础校标号为C30;基础配筋为双层双向C12200,基础示意图如下:311、筒内单笼4#、5#施工电梯基础设计:根据SC型升降机使用手册,5#施工电梯采用290OmmX260OmmX30Omm的基础,4#施工电梯采用270OmmX260OmmX30Omm的基础,基础碎标号为C30;基础配筋为双层双向C12200。12、施工电梯基础设计要求:(1)基础座或基础预埋件应全部埋入高区电梯井道底板内。(2)双层钢筋网:钢筋直径12mm,间距20Ommo(3)碎强度等级不小于C30。(4)螺栓位置对角线允许偏差3mm。(5)预埋件必须与钢筋网焊牢,安装面水平度允许差Imm。预埋件

11、螺帽埋设后应与砂面平,不能高出。螺孔内塞润滑脂封闭以免砂浆流入。(6)砂浇捣后必须保证基础的平整度,与图纸的允许误差为3mm。(7)周围必须考虑排水措施。(8)基础找平层平面度W1/500。13、施工电梯对结构受力影响计算14、基础承载P计算施工电梯基础计算(考虑动载、自重误差及风载对基础的影响,取系数n=2)P=G2(Ks)1Kg=9.8N=0.0098kN.,.P=G20.0098kN=G0.0196kNP=G0.02kN总自重G=吊笼重量+外笼重量+导轨架总重量+载重重量(Kg)(1)本工程筒内4#、5#施工电梯为单笼且不带外笼基础承载力P计算如下:(下面重量参见GJJ变频调速施工升降机

12、技术参数表)吊笼重量(单笼):2300Kg外笼重:1500Kg载重重(单笼2000Kg导轨架重:150X57=8550Kg(按标准节每节10厚单齿,重185Kg考虑)注:a.吊笼重已包括传动机构的重量。b.附墙架等其它配件重量忽略不计。总自重G=2300Kg+2000Kg+8550Kg+1500Kg=14350KgP=GX0.02KN=143500.02KN=287KN按能够承受最大压力Pmax=287kN而制作的基础,则符合该升降机的使用要求。(2)本工程筒外6#10#施工电梯均为双笼带外笼,基础承载力P计算如下:吊笼重量(双笼):22300Kg载重重(双笼):22000Kg外笼重:150O

13、Kg导轨架重:导轨架(85、54、33、20米)总重:4.5的标准节分别为:150X57=8550kg、15036=5400kg、150X22=3300kg、150l5=2250kg。注:a.吊笼重已包括传动机构的重量。b.附墙架等其它配件重量忽略不计。基础承载等于P=G0.02kN=4600+l500+8550(5400/3300/2100)+40000.02kN=373310268247kN按能够承受最大压力Pmax=373kN而制作的基础,则符合6#10#升降机的使用要求。(3)核心筒内施工电梯基础处结构板加强处理详设计变更。4#10#施工电梯荷载统计表序号项目4#、5#6#7#8#9#10#1额定载重量kg2000220002200022(X)022000220002吊笼JRkg230022300223002230022300223003外笼重量kg1500150015001500150015004标准节尺寸650*650*1508m650*650*1508mm650*650*1508mm650*650*1508mm650*650*1508mm650*650*1508mm5标准节重量kg1501501501501501506标准节数量575757362214
