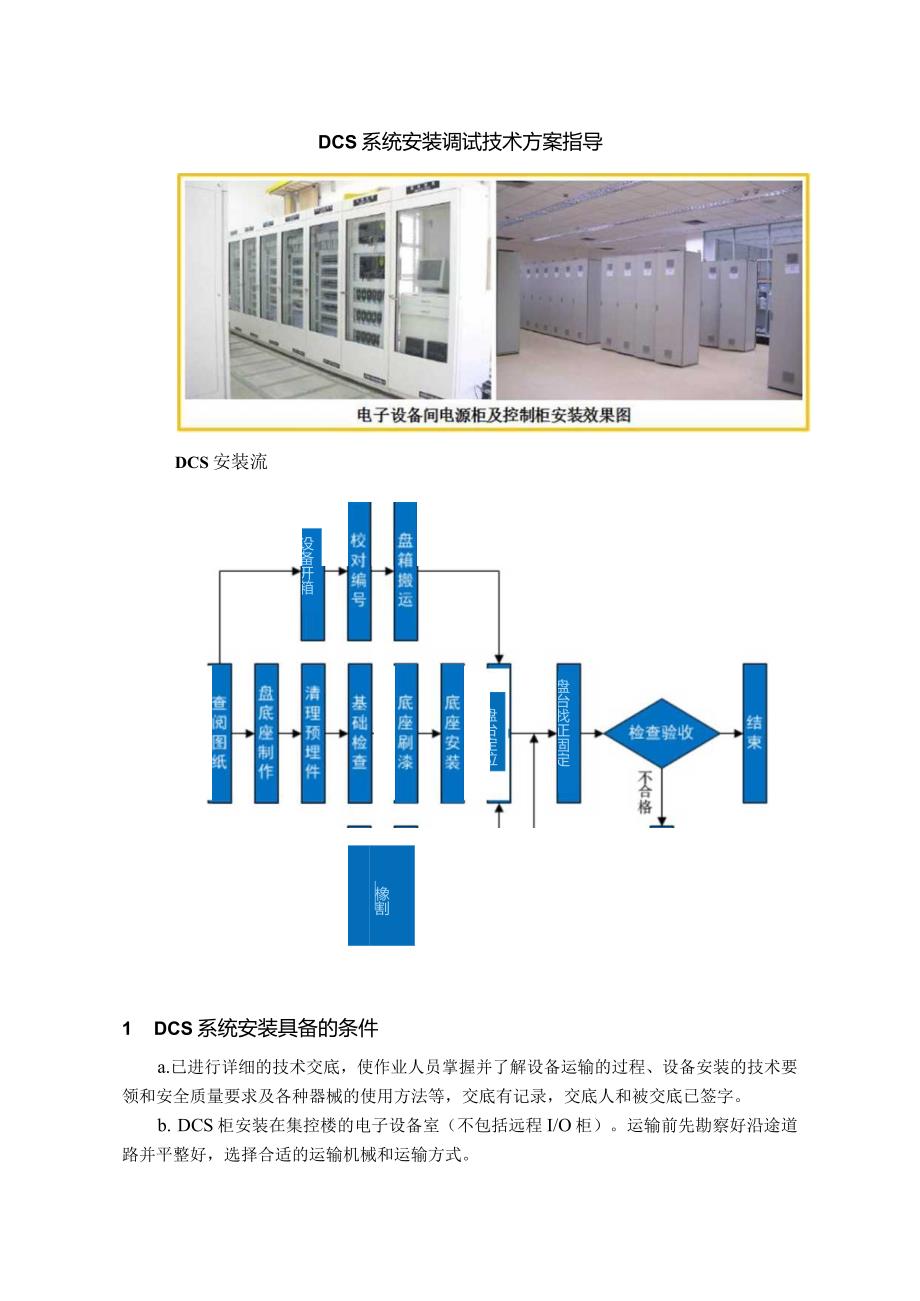

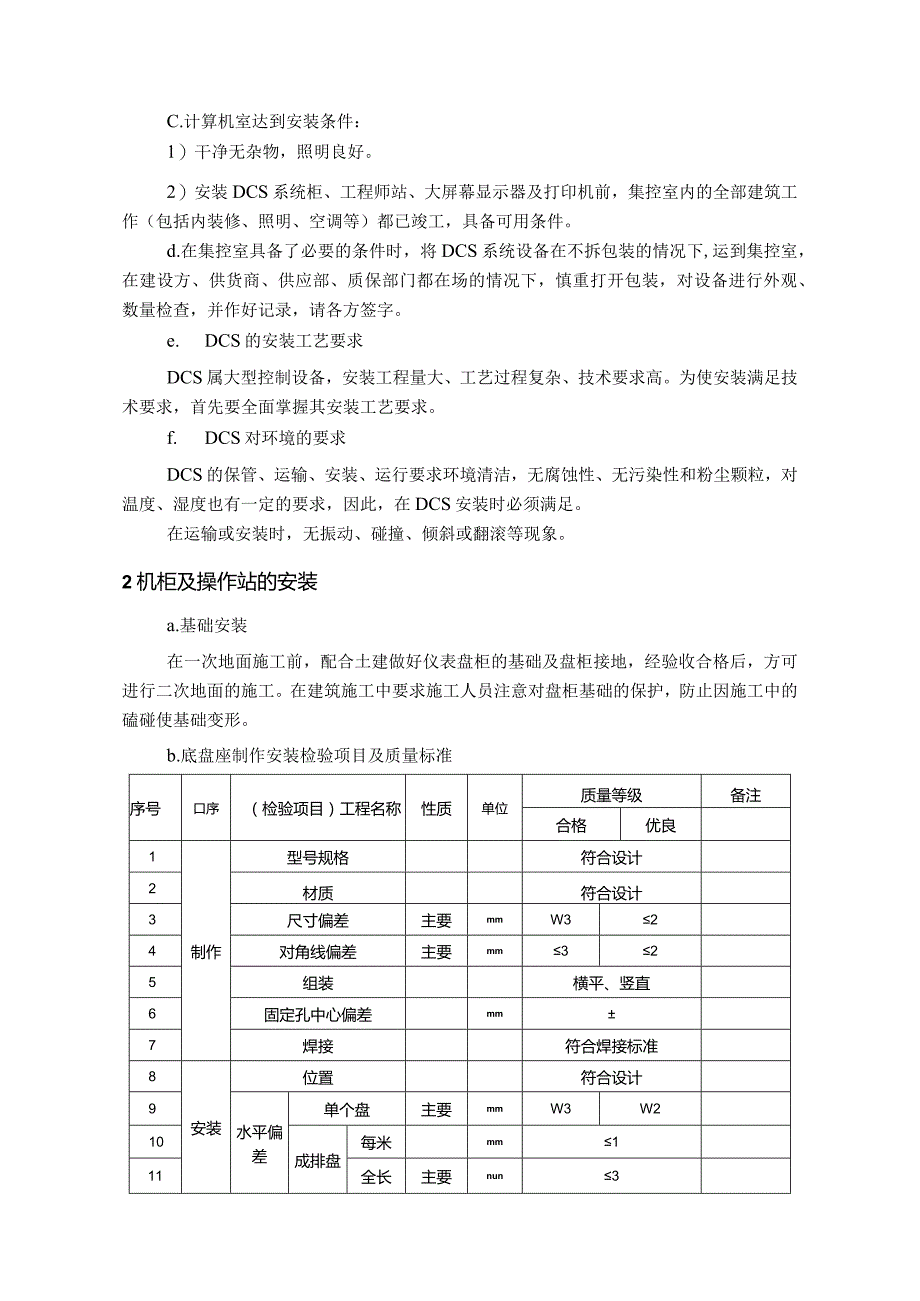

1、DCS系统安装调试技术方案指导DCS安装流程:设备开箱盘台找正固定盘台定位橡割固定件加工1 DCS系统安装具备的条件a.已进行详细的技术交底，使作业人员掌握并了解设备运输的过程、设备安装的技术要领和安全质量要求及各种器械的使用方法等，交底有记录，交底人和被交底已签字。b. DCS柜安装在集控楼的电子设备室（不包括远程I/O柜）。运输前先勘察好沿途道路并平整好，选择合适的运输机械和运输方式。C.计算机室达到安装条件：1）干净无杂物，照明良好。2）安装DCS系统柜、工程师站、大屏幕显示器及打印机前，集控室内的全部建筑工作（包括内装修、照明、空调等）都已竣工，具备可用条件。d.在集控室具备了必要的条
2、件时，将DCS系统设备在不拆包装的情况下,运到集控室，在建设方、供货商、供应部、质保部门都在场的情况下，慎重打开包装，对设备进行外观、数量检查，并作好记录，请各方签字。e. DCS的安装工艺要求DCS属大型控制设备，安装工程量大、工艺过程复杂、技术要求高。为使安装满足技术要求，首先要全面掌握其安装工艺要求。f. DCS对环境的要求DCS的保管、运输、安装、运行要求环境清洁，无腐蚀性、无污染性和粉尘颗粒，对温度、湿度也有一定的要求，因此，在DCS安装时必须满足。在运输或安装时，无振动、碰撞、倾斜或翻滚等现象。2机柜及操作站的安装a.基础安装在一次地面施工前，配合土建做好仪表盘柜的基础及盘柜接地，

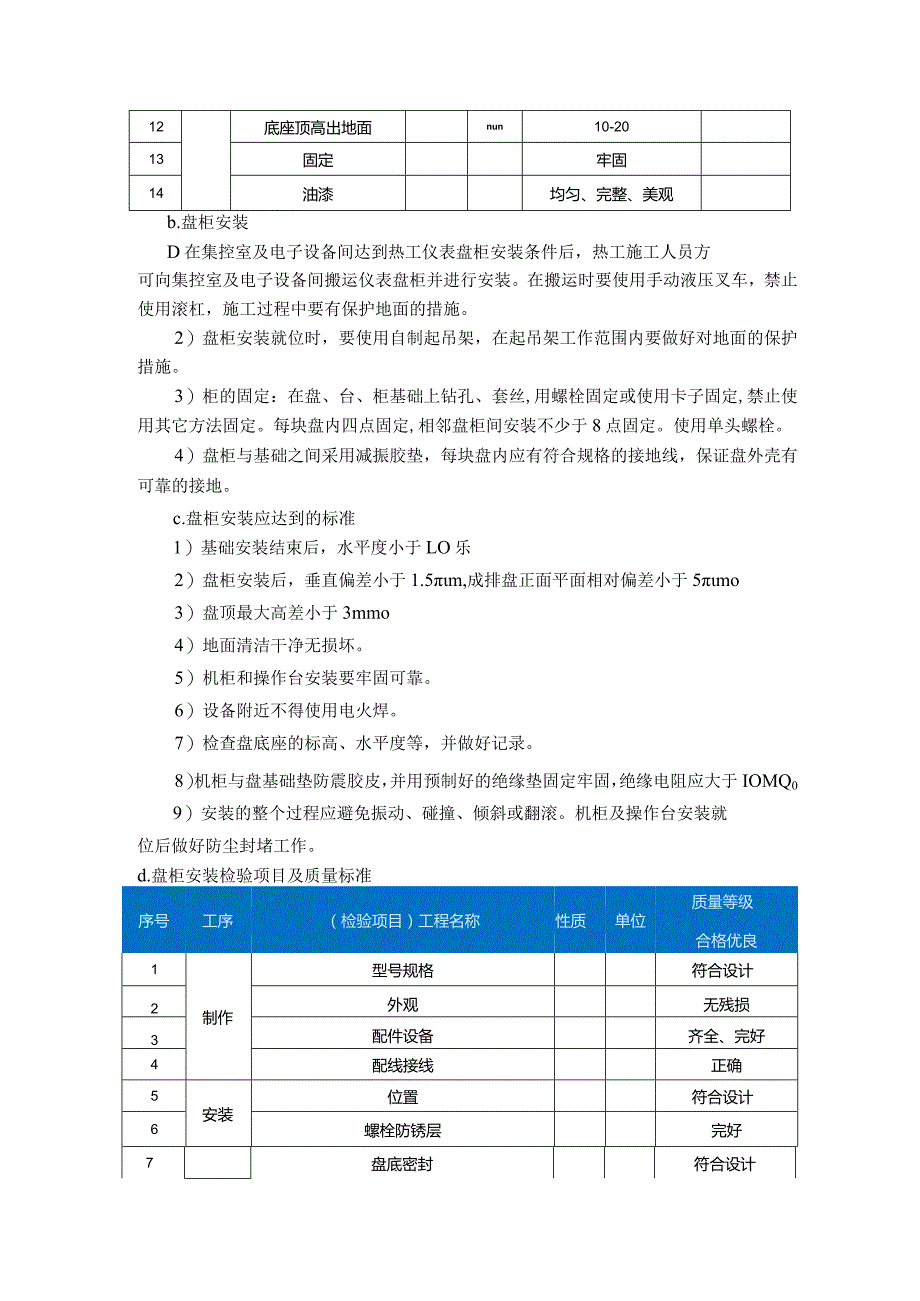

3、经验收合格后，方可进行二次地面的施工。在建筑施工中要求施工人员注意对盘柜基础的保护，防止因施工中的磕碰使基础变形。b.底盘座制作安装检验项目及质量标准序号口序（检验项目）工程名称性质单位质量等级备注合格优良1制作型号规格符合设计2材质符合设计3尺寸偏差主要mmW324对角线偏差主要mm325组装横平、竖直6固定孔中心偏差mm7焊接符合焊接标准8安装位置符合设计9水平偏差单个盘主要mmW3W210成排盘每米mm111全长主要nun312底座顶高出地面nun10-2013固定牢固14油漆均匀、完整、美观b.盘柜安装D在集控室及电子设备间达到热工仪表盘柜安装条件后，热工施工人员方可向集控室及电子设备
4、间搬运仪表盘柜并进行安装。在搬运时要使用手动液压叉车，禁止使用滚杠，施工过程中要有保护地面的措施。2）盘柜安装就位时，要使用自制起吊架，在起吊架工作范围内要做好对地面的保护措施。3）柜的固定：在盘、台、柜基础上钻孔、套丝,用螺栓固定或使用卡子固定,禁止使用其它方法固定。每块盘内四点固定,相邻盘柜间安装不少于8点固定。使用单头螺栓。4）盘柜与基础之间采用减振胶垫，每块盘内应有符合规格的接地线，保证盘外壳有可靠的接地。c.盘柜安装应达到的标准1）基础安装结束后，水平度小于LO乐2）盘柜安装后，垂直偏差小于1.5m,成排盘正面平面相对偏差小于5mo3）盘顶最大高差小于3mmo4）地面清洁干净无损坏。
5、5）机柜和操作台安装要牢固可靠。6）设备附近不得使用电火焊。7）检查盘底座的标高、水平度等，并做好记录。8）机柜与盘基础垫防震胶皮，并用预制好的绝缘垫固定牢固，绝缘电阻应大于IOMQ09）安装的整个过程应避免振动、碰撞、倾斜或翻滚。机柜及操作台安装就位后做好防尘封堵工作。d.盘柜安装检验项目及质量标准序号工序（检验项目）工程名称性质单位质量等级合格优良1制作型号规格符合设计2外观无残损3配件设备齐全、完好4配线接线正确5安装位置符合设计6螺栓防锈层完好7盘底密封符合设计8接地符合设计9固定牢固10油漆均匀、完整、美观11垂直偏差每米/盘主要mm12水平倾斜偏差主要mm13垂直偏差高度保温、保护
6、箱主要mm3314高度W主要mm4415垂直偏差每米多个盘主要mm16顶部偏差相邻主要mm2217盘顶最大高差主要mm3318正面误差相邻盘主要mm1119盘面总偏差主要mm5520盘间接缝间隙主要mm2221弧形盘折线角一致3DCS系统接地接地是计算机控制系统抑制干扰的主要方法，计算机的专用接地对其安全运行起到至关重要的作用，因此要确保系统接地的准确性、可靠性。a.按照设计图纸的要求，做好接地极和接地母线的安装。b.计算机的保护接地、逻辑接地用设计的导线引到电缆夹层间的汇流铜排上，再用电缆将汇流铜排连到系统接地转接箱（板c.要求交流接地和直流接地分别一点接地，两地之间阻抗为零。d.接地电阻值
7、要求达到设计的要求。e.接地导线尽可能短，以减少干扰。f.DCS的接地系统单独使用，不能与其它系统接地合并使用。g.系统汇流公用总线连板连至最近的接地电极。h.直流接地公用总线与接地极系统的连接点远离大型电机，以免受电噪声干扰。1 .直流公用的接地电缆外皮必须绝缘。j.信号电缆及通讯电缆的屏蔽层（按电缆敷设及连接中有关接地的要求）进行接地连接。k.外壳接地、电源负极、电缆屏蔽层要分别用单独的导线并行连接到接地柜或接地极上。1.接地线的截面积要符合设计要求，直流和交流接地总线的截面积大于90mm2o4DCS系统电缆敷设和接线a.电缆的规格型号要符合设计要求，均为双绞屏蔽线。b.根据电缆的信号类别
8、，进行分类、分层敷设。c.槽盒或保护管全封闭，并良好接地。d.屏蔽电缆的接地严格按设计要求进行，且应保持接地的连续性。e.电缆在计算机柜内接线，电缆头接近端子附近，以消除由导线静电藕合而产生的串模干扰。f.DCS电缆的敷设参照电缆敷设方案进行。5 DCS系统抗干扰措施a.对机柜（如有绝缘要求）和底座做好绝缘处理，施工中采用加工的绝缘垫和尼龙螺栓，安装前要对其进行试验，随安装随测量。DCS系统装置整体安装结束后，进行整体绝缘测试，并且做好记录，否则不能进行下道工序施工。b.对信号传输过程各设备及连线的接地安装要严格按厂家的要求和设计图纸进行，确保一点接地，方式有以下几种：D输入信号源有接地,此种
9、方式整个回路要在信号源侧接地,装置侧浮空。2）输入信号源无接地，此种方式整个回路的接地要在装置侧进行。3）全套装置一点接地，即把所有的机柜和外部设备全部浮空，用电缆把接地点连起，最后一点接地。4）主机外壳接地，机芯浮空，此种接地机柜外壳做为屏蔽罩接地，机芯内与外壳绝缘，抗干扰性能好。5）交流接地和直流接地分别要求一点接地，接地电阻4。，两地之间阻抗为零。要求接地导线尽可能短且有足够大的截面，计算机接地系统不能作其它系统接地用。接地系统安装完毕必须测试合格。6 DCS系统受电a.认真的校对各直流、交流电源的接线，确保100%正确，绝缘满足要求并经调试专家确认签字。b.完成上述工作后，在有关专家的
10、指导下，与调试人员一起对DCS系统送电。7 DCS系统安装检验项目及质等级a. DCS接地检验项目及标准质量等级序号工序（检验项目）工程名称性质单位合格优良1接地极安装材质符合设计2规格符合设计3埋入深度主要符合设计4焊接外观焊缝平整，无列缝5搭接长度扁钢2倍宽6圆钢6倍直径7隐蔽工程记录附图，尺寸正确、清楚8接地电阻主要符合设计9接地线安装保护接地接地线符合设计10不允许串联11与保护地网连接牢固12屏蔽接地接点可靠13屏蔽层接地主要应一点接地14接地线主要无间断、损伤15信号接地与公共接地连接牢固、紧密16接线方式符合设计b. DCS设备安装检验项目及标准:序号工序（检验项目）工程名称性质
11、单位质量等级合格优良1检查型号规格符合设计2外观无残损3附件齐全、完好4机房环境符合设计5机房安装环境符合设计6安装系统硬件正确、牢固7组件公共点对机柜绝缘电阻符合制造厂规定8电缆敷设分层敷设，符合规范9信号电缆屏蔽层接地方式单端一点接地，符合规范10接地接地方式符合设计11接地电阻符合制造厂规定12接线线端连接正确、牢靠13线号标志正确、清晰、不退色14电源符合设计8 DCS系统受电a.认真的校对各直流、交流电源的接线，确保100用正确，绝缘满足要求并经调试专家确认签字。b.完成上述工作后，在有关专家的指导下，与调试人员一起对DCS系统送电。c.调试前应具备的条件1）中控室内盘、台柜安装就位
12、并配线工作结束；2） 接地系统安装、配线工作结束；3） 调试工作开始时，若正式电源尚未接通，为此备有可靠的临时电源；4） 通风、空调装置能正常运行。d.调试前的全面检查1）系统各盘、台、柜的交流供电接线位置是否正确，供电电压是否符合要求；2）盘、柜间系统连接专用电缆的插头是否插接牢固；3）操作站主机与LED、键盘、打印机的连接是否正确；4）通讯总线的连接是否正确；5） 各插卡的位置型号是否正确；6） 检查盘、台、柜内有无杂物及接线端子是否松动。e.系统供电1）拆下UPS输出电缆接线，接入临时供电电源，对UPS单独进行供电，测量输出端电压应符合要求。2）闭合电源分配柜主开关，然后分别闭合各路分开
