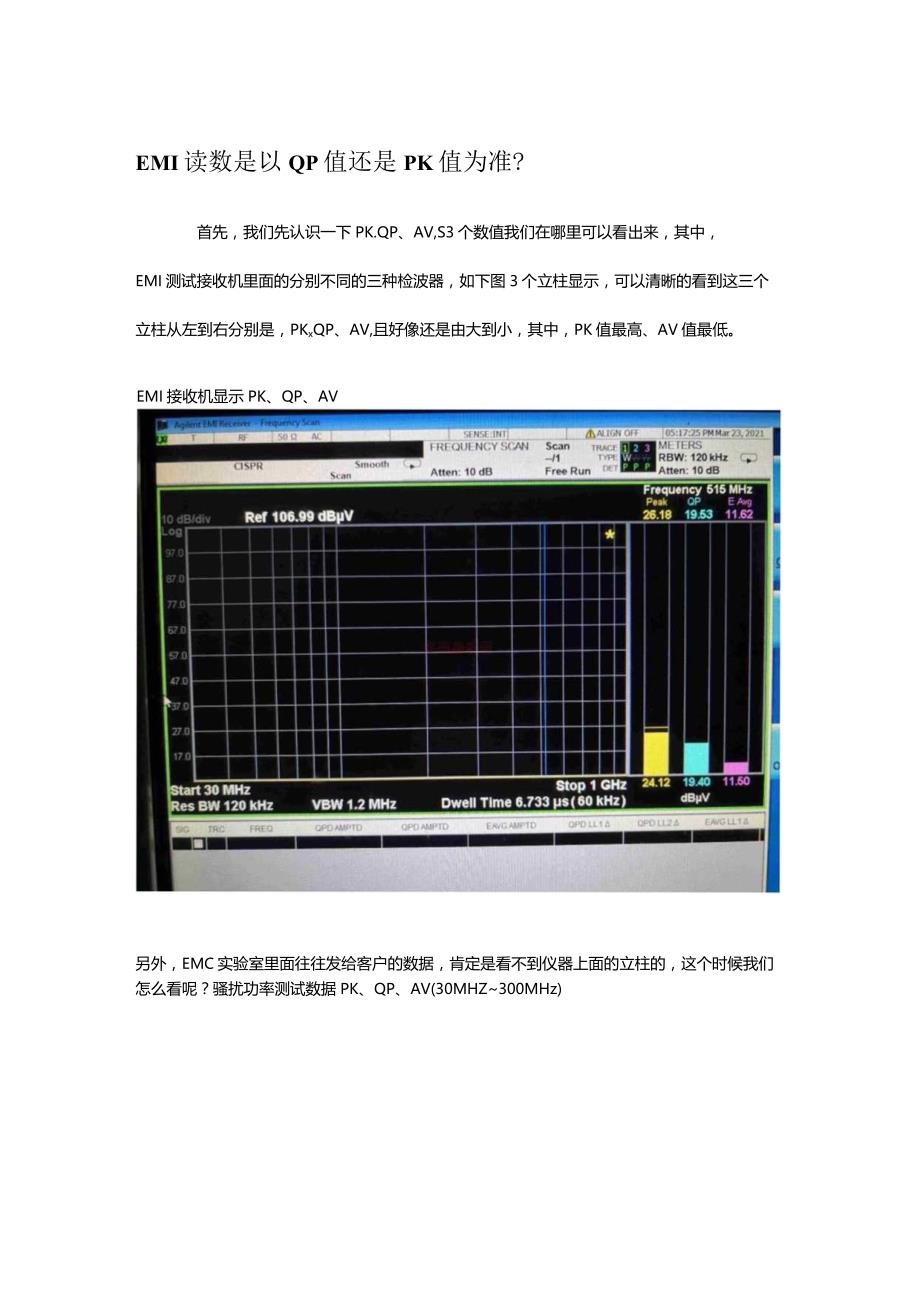

1、EMI读数是以QP值还是PK值为准?首先，我们先认识一下PK.QP、AV,S3个数值我们在哪里可以看出来，其中，EMI测试接收机里面的分别不同的三种检波器，如下图3个立柱显示，可以清晰的看到这三个立柱从左到右分别是，PKxQP、AV,且好像还是由大到小，其中，PK值最高、AV值最低。EMI接收机显示PK、QP、AV另外，EMC实验室里面往往发给客户的数据，肯定是看不到仪器上面的立柱的，这个时候我们怎么看呢？骚扰功率测试数据PK、QP、AV(30MHZ300MHz)No. Freq Read LevelKHz dBuV11748.000 73.0525777. 000 76.0311557.00

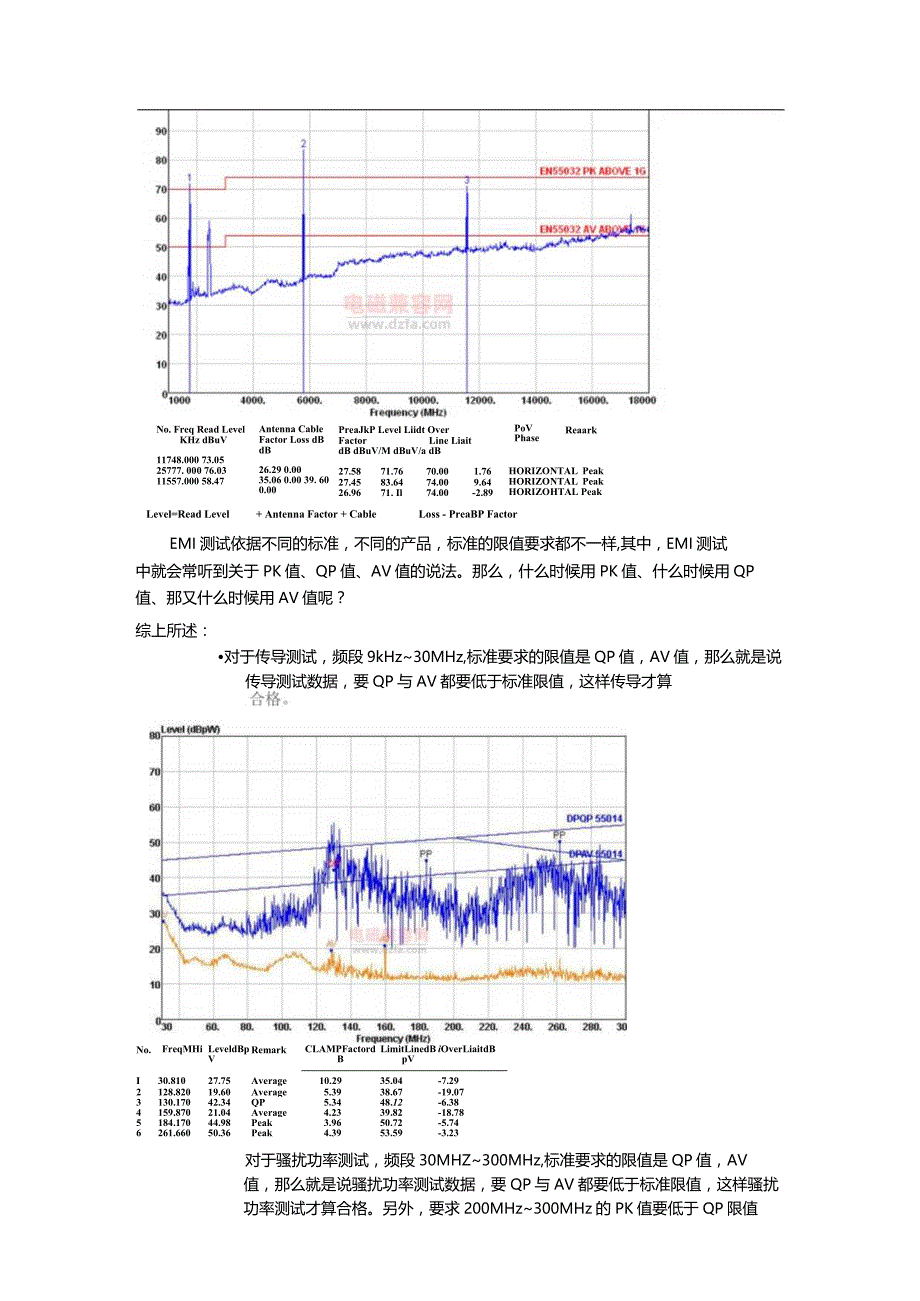

2、0 58.47Antenna Cable Factor Loss dB dB26.29 0.0035.06 0.00 39. 60 0.00PreaJkP Level Liidt OverFactorLine LiaitdB dBuV/M dBuV/a dB27.5871.7670.001.7627.4583.6474.009.6426.9671. Il74.00-2.89PoV PhaseReaarkHORIZONTAL Peak HORIZONTAL Peak HORIZOHTAL PeakLevel=Read Level+ Antenna Factor + CableLoss - Pre
3、aBP FactorEMI测试依据不同的标准，不同的产品，标准的限值要求都不一样,其中，EMI测试中就会常听到关于PK值、QP值、AV值的说法。那么，什么时候用PK值、什么时候用QP值、那又什么时候用AV值呢？综上所述：对于传导测试，频段9kHz30MHz,标准要求的限值是QP值，AV值，那么就是说传导测试数据，要QP与AV都要低于标准限值，这样传导才算No.FreqMHiLeveldBpVRemarkCLAMPFactordBLimitLinedBpViOverLiaitdBI30.81027.75Average10.2935.04-7.292128.82019.60Average5.393

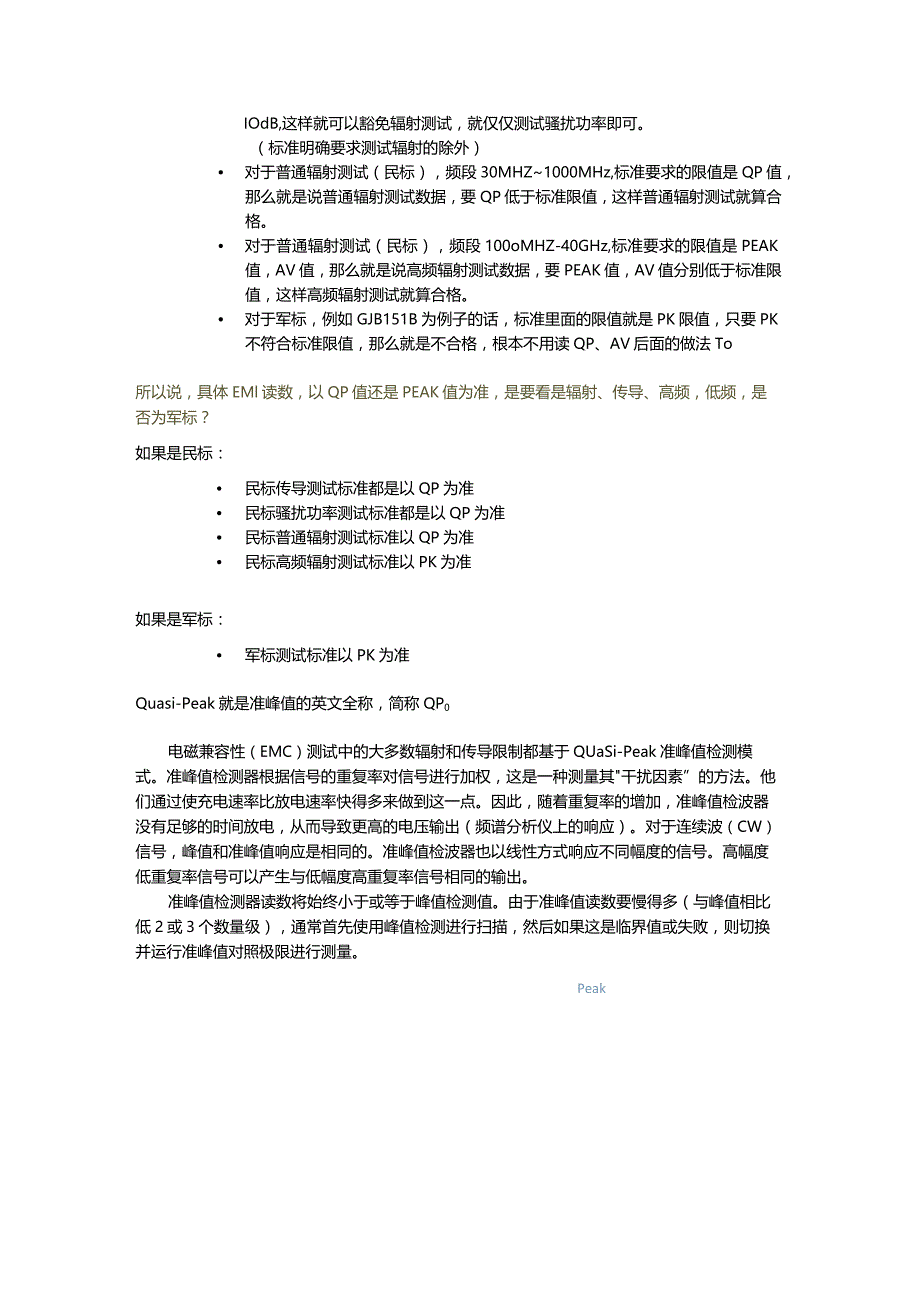

4、8.67-19.073130.17042.34QP5.3448.12-6.384159.87021.04Average4.2339.82-18.785184.17044.98Peak3.9650.72-5.746261.66050.36Peak4.3953.59-3.23对于骚扰功率测试，频段30MHZ300MHz,标准要求的限值是QP值，AV值，那么就是说骚扰功率测试数据，要QP与AV都要低于标准限值，这样骚扰功率测试才算合格。另外，要求200MHz300MHz的PK值要低于QP限值IOdB,这样就可以豁免辐射测试，就仅仅测试骚扰功率即可。（标准明确要求测试辐射的除外） 对于普通辐射测试（民
5、标），频段30MHZ1000MHz,标准要求的限值是QP值，那么就是说普通辐射测试数据，要QP低于标准限值，这样普通辐射测试就算合格。 对于普通辐射测试（民标），频段100oMHZ-40GHz,标准要求的限值是PEAK值，AV值，那么就是说高频辐射测试数据，要PEAK值，AV值分别低于标准限值，这样高频辐射测试就算合格。 对于军标，例如GJB151B为例子的话，标准里面的限值就是PK限值，只要PK不符合标准限值，那么就是不合格，根本不用读QP、AV后面的做法To所以说，具体EMl读数，以QP值还是PEAK值为准，是要看是辐射、传导、高频，低频，是否为军标？如果是民标： 民标传导测试标准都是以Q
6、P为准 民标骚扰功率测试标准都是以QP为准 民标普通辐射测试标准以QP为准 民标高频辐射测试标准以PK为准如果是军标： 军标测试标准以PK为准Quasi-Peak就是准峰值的英文全称，简称QP0电磁兼容性（EMC）测试中的大多数辐射和传导限制都基于QUaSi-Peak准峰值检测模式。准峰值检测器根据信号的重复率对信号进行加权，这是一种测量其干扰因素”的方法。他们通过使充电速率比放电速率快得多来做到这一点。因此，随着重复率的增加，准峰值检波器没有足够的时间放电，从而导致更高的电压输出（频谱分析仪上的响应）。对于连续波（CW）信号，峰值和准峰值响应是相同的。准峰值检波器也以线性方式响应不同幅度的信
7、号。高幅度低重复率信号可以产生与低幅度高重复率信号相同的输出。准峰值检测器读数将始终小于或等于峰值检测值。由于准峰值读数要慢得多（与峰值相比低2或3个数量级），通常首先使用峰值检测进行扫描，然后如果这是临界值或失败，则切换并运行准峰值对照极限进行测量。Peak准峰值(QP)检测是一种检测形式,其中根据构成信号的频谱分量的重复频率对信号电平进行加权。也就是说；准峰值测量的结果取决于信号的重复率。信号可以根据其重复率分为两大类：窄带或宽带。窄带信号是频谱分析仪可以解析的信号。窄带信号的一个例子是连续波(CW)信号。CW信号是一个固定频率的信号。宽带信号是频谱分析仪无法解析的信号。宽带信号的一个例子
