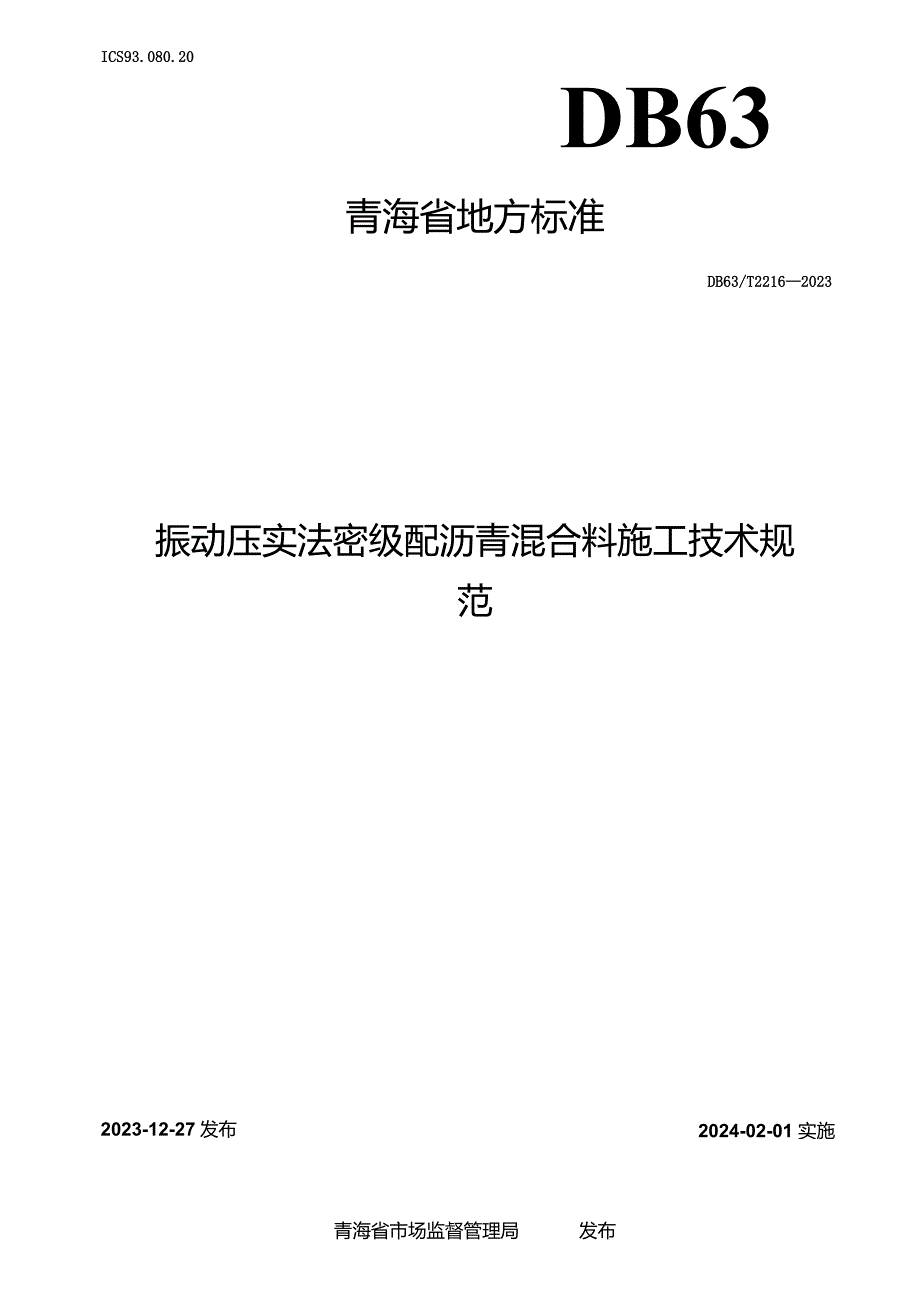

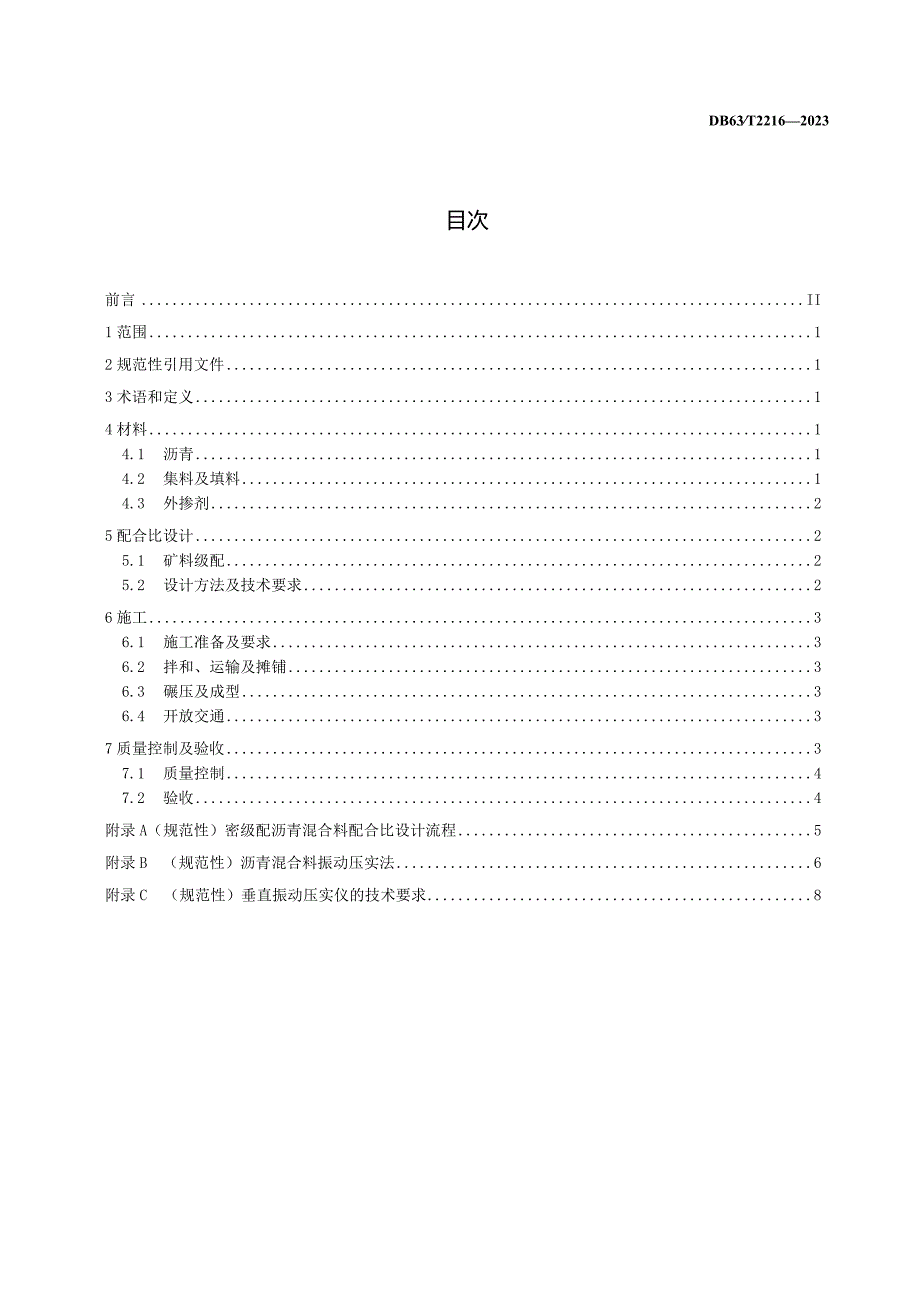

1、ICS93.080.20DB63青海省地方标准DB63/T22162023振动压实法密级配沥青混合料施工技术规范2024-02-01 实施2023-12-27发布青海省市场监督管理局发布DB63T22162023目次前言II1范围12规范性引用文件13术语和定义14材料14.1 沥青14.2 集料及填料14.3 外掺剂25配合比设计25.1 矿料级配25.2 设计方法及技术要求26施工36.1 施工准备及要求36.2 拌和、运输及摊铺36.3 碾压及成型36.4 开放交通37质量控制及验收37.1 质量控制47.2 验收4附录A（规范性）密级配沥青混合料配合比设计流程5附录B（规范性）沥青混合

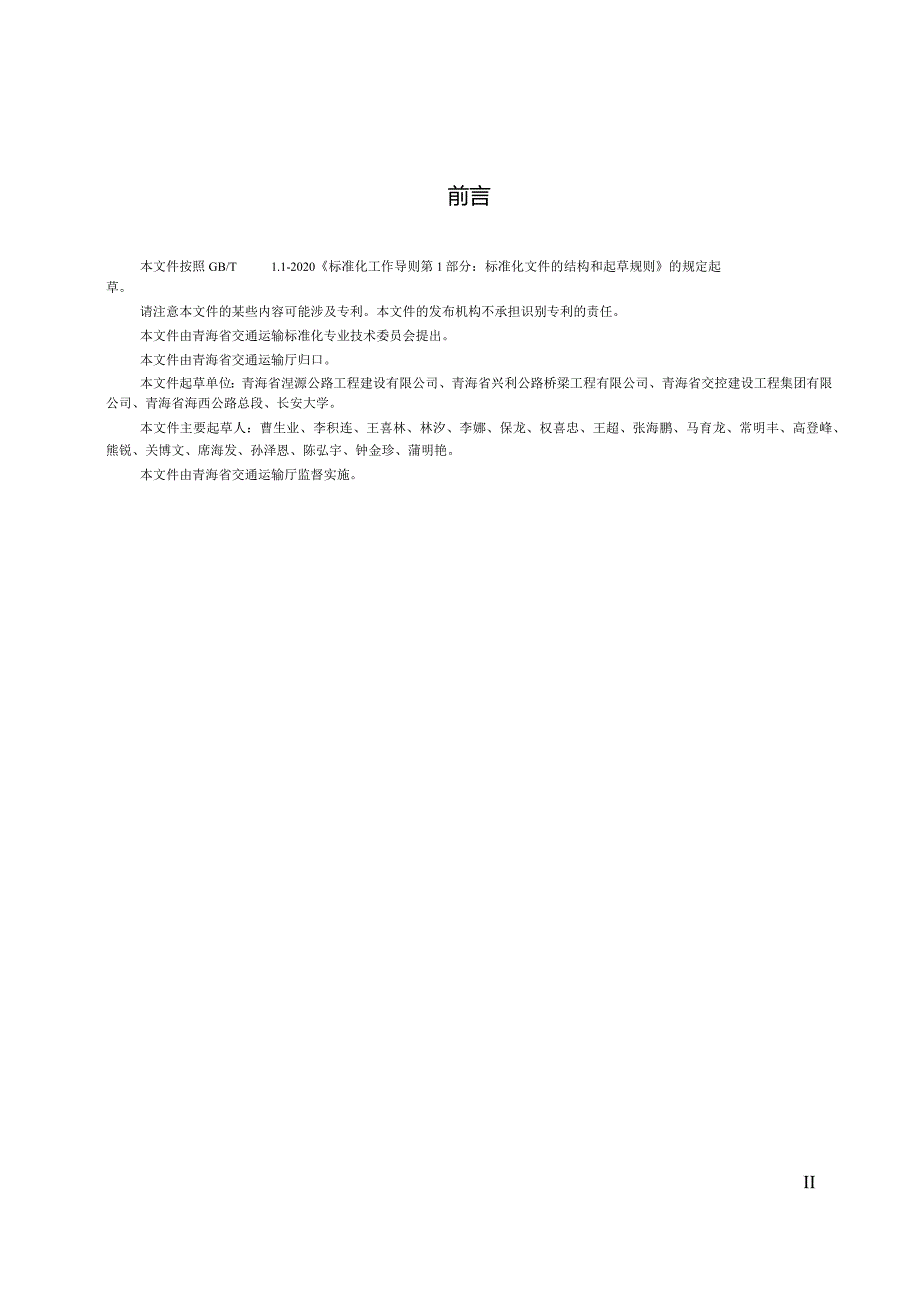

2、料振动压实法6附录C（规范性）垂直振动压实仪的技术要求8前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由青海省交通运输标准化专业技术委员会提出。本文件由青海省交通运输厅归口。本文件起草单位：青海省涅源公路工程建设有限公司、青海省兴利公路桥梁工程有限公司、青海省交控建设工程集团有限公司、青海省海西公路总段、长安大学。本文件主要起草人：曹生业、李积连、王喜林、林汐、李娜、保龙、权喜忠、王超、张海鹏、马育龙、常明丰、高登峰、熊锐、关博文、席海发、孙泽恩、陈弘宇、钟金珍
3、、蒲明艳。本文件由青海省交通运输厅监督实施。II振动压实法密级配沥青混合料施工技术规范1范围本文件规定了振动压实法密级配沥青混合料施工技术的术语和定义、材料、配合比设计、施工、质量控制及验收等内容。本文件适用于振动压实法密级配沥青混合料的施工。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于木文件。JT/T533沥青路面用纤维JT/T860.1沥青混合料改性添加剂第1部分：抗车辙剂JT/T860.2沥青混合料改性添加剂第2部分：高黏度添加剂JT/T86
4、0.4沥育混合料改性添加剂第4部分：抗剥落剂JT/T860.8沥青混合料改性添加剂第8部分：高模量剂JTGE2O公路工程沥青及沥青混合料试验规程JTGE42公路工程集料试验规程JTGF40公路沥青路面施工技术规范JTGFS0/1公路工程质量检验评定标准第一册土建工程JTGF90公路工程施工安全技术规范3术语和定义下列术语和定义适用于本文件。3.1振动压实法采用垂直振动压实仪将沥青混合料振动压实至规定压实度和尺寸要求的圆柱体试件的方法。4材料4.1 沥青4.1.1 基质沥青宜采用70、90、110道路石油沥青，沥青标号宜按路面等级、气候条件、交通状况、热拌沥育混合料路面类型选用。4.1.2 改性
5、沥青的类型宜按气候、交通荷载、施工经济性、沥青混合料类型等条件确定。4.1.3 基质沥青、改性沥青技术指标应符合JTGF40规定，试验方法应符合JTGE20规定。4.2 集料及填料集料及填料的技术指标应符合JTGF40规定，试验方法应符合JTGE42规定。4.3 外推剂4.3.1 纤维稳定剂宜选用木质素纤维、矿物纤维等，其技术指标应符合JT/T533规定。4.3.2抗车辙剂应符合JT/T860.1规定，高黏度添加剂应符合JT/T860.2规定，抗剥落剂应符合JT/T860.4规定，高模量剂应符合JT/T860.8规定。5配合比设计5.1 矿料级配应符合JTGF40规定。5.2 设计方法及技术要
6、求5.2. 1密级配沥青混合料配合比设计流程按附录A执行。5.2.1 2.2密级配沥青混合料配合比设计方法应符合JTGF40规定。5.2.3 沥青混合料振动压实法按附录B执行。5.2.4 密级配沥青混合料振动压实技术要求应符合表1规定。*1密皴配沥胃混合料振动压实技术要求集料公称最大粒径/mm试件尺寸（直径X高）/加振动时间/s空隙率YV%稳定度/kN沥青饱和度VFA%矿料间隙率VMA/%26.5150X95.31003.01.0150647410,526.5100X63.5652.54.010.068-8021LO5.2.5 振动压实法密级配沥青混合料路用性能试验方法应符合JTGE20规定，
7、路用性能技术要求应符合表2规定。2振动压实法密皴配沥胃混合料路用性能技术要求气候条件与技术指标相应于下列气候（温度）分区的技t要求试验方法气候（温度）分区2-2-22-2-32-2-42-3-22-3-32-3-43-2-2动稳定度（次mm）普通沥青混合料N8002600JTGE20T0719改性沥青混合料2240021800浸水马歇尔试验残留稳定度先普通沥青混合料80N75N75280275N75N80JTGE20T0709改性沥青混合料二85=80二80=85=80=80=85冻融劈裂试验残留强度比先普通沥青混合料=75N70=70=75707075JTGE20T0729改性沥青泥合料80
8、N75N75280275N75N80低温弯曲试验破坏应变普通沥青混合料23002200022300JTGE20T0715改性沥青混合料2800N2500N28002振动压实法密级配沥胃混合料路用性能技术要求（续）气候条件与技术指标相应于下列气候（温度）分区的技术要求试验方法气候（温度）分区2-2-22-2-32-2-42-3-22-3-32-3-43-2-2渗水系数/（mLmin）上面层80JTGE20T0730中面层100下面层120注：2-2-2、2-2-3、2-2-4及3-2-2等为根据JTGF40划分的青海省境内的气候（温度）分区。6施工6.1施工准备及要求6.1.1技术准备应符合JT
9、GF40规定。6.1.2材料检验以“批”单位进行检验，检验合格的材料按品种、规格（型号）分类储存，且应防混料、防污染、防冰冻（冻结）等措施，沥青储存应采取防紫外线照射。6.1.3沥青、集料、填料及添加剂的技术指标应符合本文件第4章规定。6.1.4 机械设备的性能、数量和配置等应满足施工进度、质量和安全等要求。6.1.5 试验检测、测量仪器和配料计量器具等经检定合格后使用。6.1.6 施工前应铺筑试验段，长度不小于300m,并符合JTGF40规定。6.1.7 安全和环保施工应分别符合JTGF90和JTGF40规定。6. 1.85级及以上风速、雨雪天气以及路面潮湿不准许沥青路面施工。最低气温低于1
10、0匕，不准许进行二级及以上沥青路面施工；最低气温低于5C,不准许二级以下沥青路面施工。6.2 摔和、运输及摊铺密级配沥青混合料的拌和、运输、摊铺及接缝处理应符合JTGF40规定。6.3 碾压及成型6.3.1 碾压应遵循“紧跟、慢压、高频、低幅、均衡、匀速、由低到高、阶梯重叠”原则，碾压温度应符合JTGF40规定。6.3.2 碾压及成型应符合JTGF40规定，且不限于：a）初压：采用3Ot胶轮压路机或钢轮压路机紧随摊铺机进行初压，碾压速度应为1.5kmh2km/h,碾压不少于2遍；b）复压：应紧随初压，宜采用振动压路机与胶轮压路机联合碾压方式，碾压速度应为2.5kmh4kmh,应达到压实度不小于
11、设计密度的98%或最大理论密度的94乳且无明显轮迹为止；c）终压：宜选用双钢轮压路机或振动压路机静压，碾压速度应为2.5kmh3.5kmh,终压宜不少于2遍。采用30t胶轮压路机碾压时速度应为4kmh6km/h。6.4 开放交通应符合JTGF40规定。7质控制及验收7.1质控制7. 1.1材料质量应符合下列规定：a） 进场材料以同一种类的同一料源（生产厂家）、同一型号（标号、规格）等以“批”为单位进行检验；b） 沥青、集料、填料、外掺剂质量符合本文件第4章规定。7. 1.2沥青混合料质量控制应符合下列规定：a） 沥青混合料生产过程中的质量控制、施工过程中的检查项目和检查频率符合JTGF40规定
12、；b） 沥青混合料材料的加热温度以及混合料成品温度根据沥青标号及黏度、添加剂种类、气候条件及铺装层厚度等按照JTGF40确定；c）沥青混合料摊铺前，对下层外观质量进行检查、验收。7.2验收沥青路面质量检验与评定应符合JTGF80/1规定。附录A（规范性）密级配沥青混合料配合比设计流程密级配沥青混合料配合比设计流程如图A.1。图A.1密级配沥。混合料配合比设计流程图附录B(规范性)沥青混合料振动压实法B.1试件尺寸大圆柱体试件直径为150mm、高度为95.3mm+2.5mm,小圆柱体试件直径为IoOmm、高度为63.5mm1.3mmO8. 2仪器设备仪器设备如下：a) 垂直振动压实仪：应符合附录
13、C规定。b) 试模：大试件内径X高度为15OmmXI50mm,小试件内径X高度为IoommXlOOmm。C)拌和锅符合下列规定： 应能保证拌和温度，并充分拌和均匀， 能控制拌和时间， 容量不小于10L, 搅拌叶自转速度70rmin-80rmin,公转速度40rmin-50rmin;d)脱模器：电动或手动；e) 烘箱：具有调温功能，温度W250C;f) 天平或电子秤：精度0.1g；g) 温度计：精度0UC;h) 电炉：功率2000W;i) 游标卡尺：精度0.1mm;j) 插刀或螺丝刀等其他用具。8.3 试验准备试验准备应符合JTGE20规定。8.4 拌和拌和应符合JTGE20规定。8.5 振动压
14、实成型试件振动压实成型试件应符合下列规定：a)将己拌和好的沥青混合料，均匀称取一个试件的质量。从烘箱中取出经过预热的试模和垫块，将试模装在垫块上，并使底部平整，垫一张圆形的吸油纸，按四分法从4个方向将混合料铲入试模中，加入后用插刀或大螺丝刀沿周边插捣15次、中间10次。插捣后将沥青混合料表面整平成微凸圆弧面；b）插入温度计至沥青混合料中心检查沥青混合料温度；c）待沥青混合料温度达到压实温度后，将试模（连同垫块）固定至垂直振动压实仪，在装好的混合料上面垫一张圆形的吸油纸，用沾有黄油的棉纱擦拭振动锤底面，放下振动锤，启动垂直振动压实仪，并使其与试件接触，振动时间大试件为100s,小试件为65s;d）振动压实结束后，立即用镜子揭去吸油纸，用卡尺测量试件高度，大试件为95.3mm2.5mm,小试件为63.5mm1.3mm;e）如高度不符合要求时，试件应作废，并按公式（B.1）调整试件的混合料质量：(B.1)式中：m调整后沥青混合料质量，g；h试件要求高度，mm;m原沥青混合料质量，g;k原沥青混合
