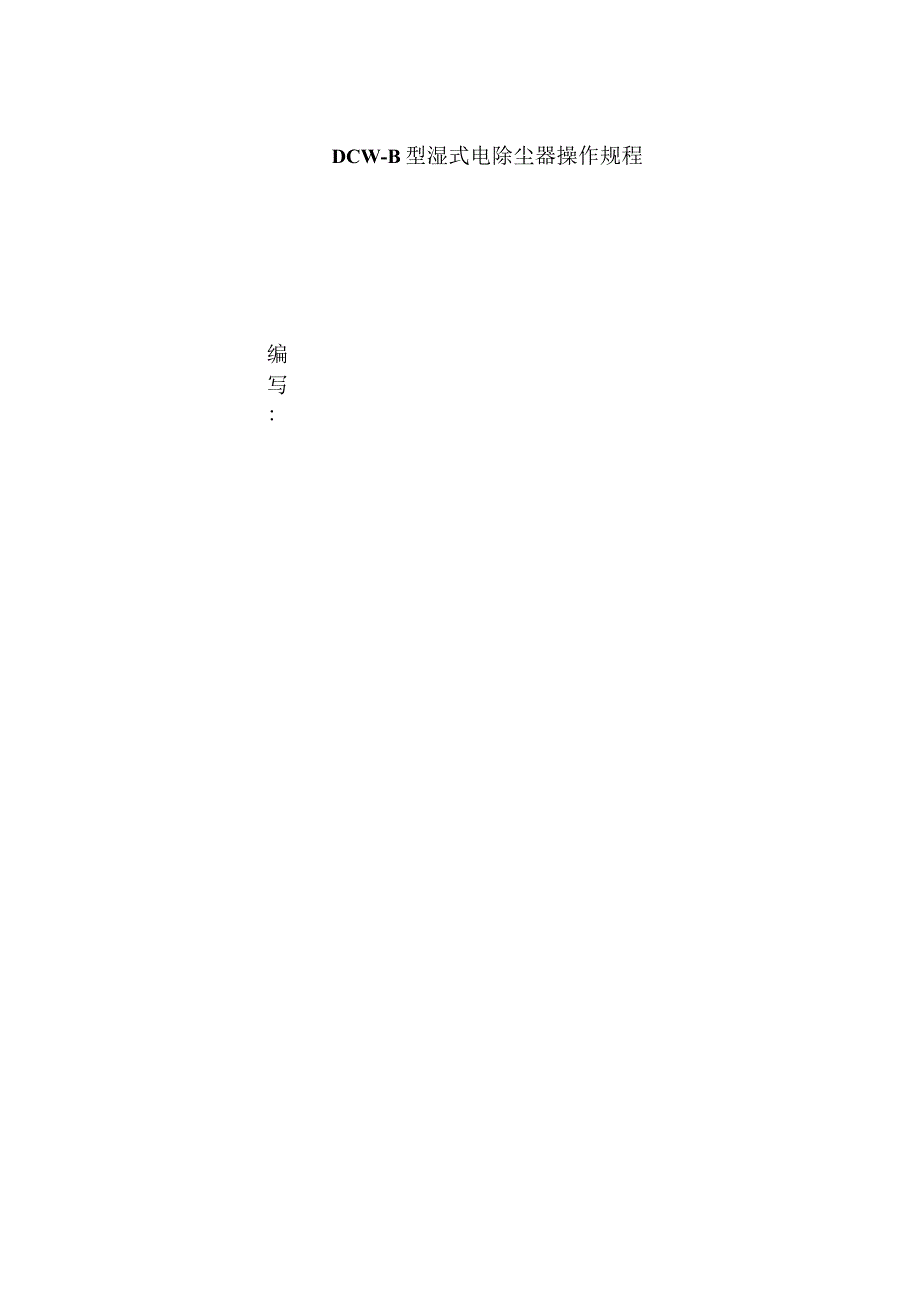

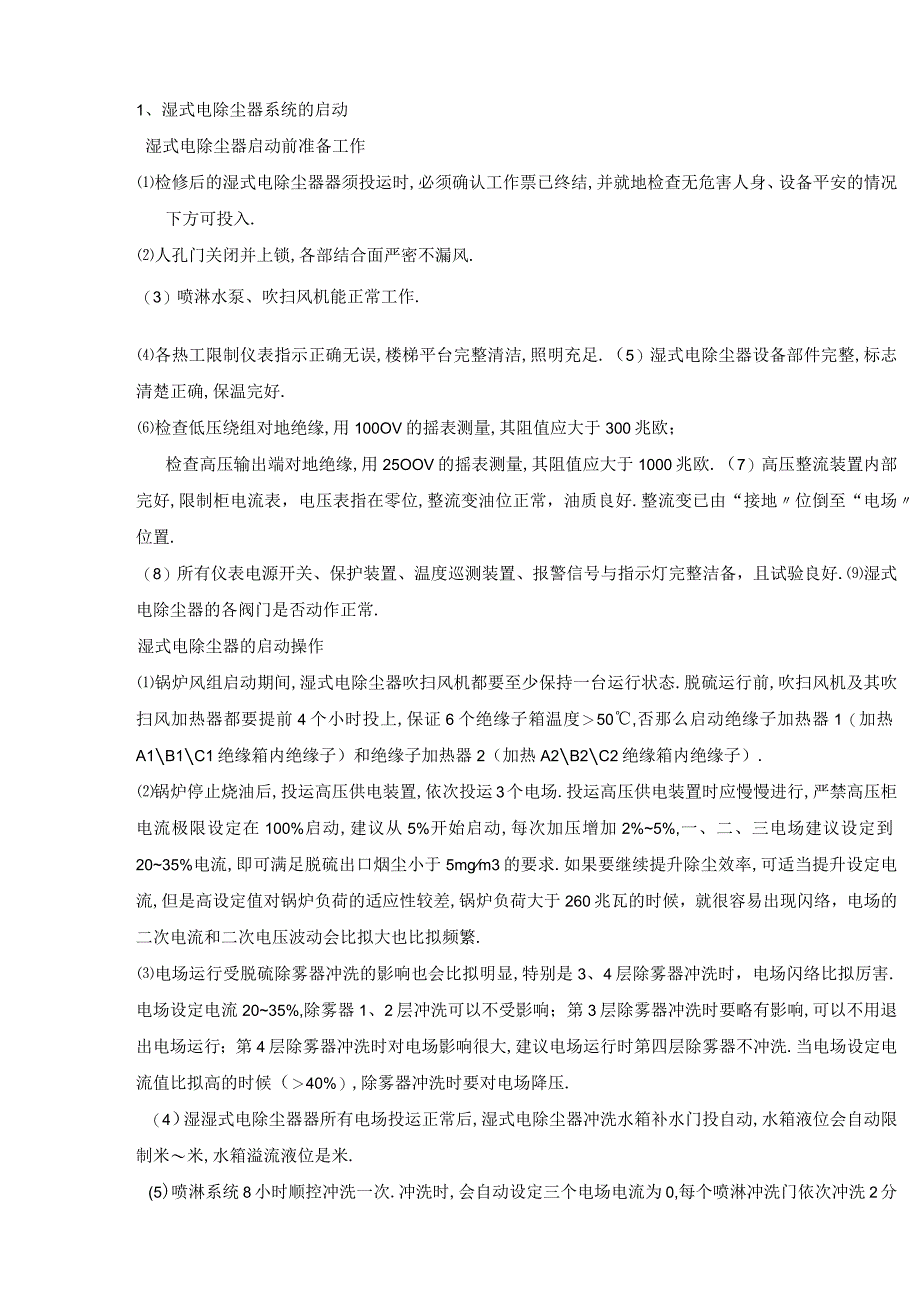

1、DCW-B型湿式电除尘器操作规程编写:目次1、湿式电除尘器系统的启动湿式电除尘器启动前准备工作检修后的湿式电除尘器器须投运时,必须确认工作票已终结,并就地检查无危害人身、设备平安的情况下方可投入.人孔门关闭并上锁,各部结合面严密不漏风.（3）喷淋水泵、吹扫风机能正常工作.各热工限制仪表指示正确无误,楼梯平台完整清洁,照明充足.（5）湿式电除尘器设备部件完整,标志清楚正确,保温完好.检查低压绕组对地绝缘,用100OV的摇表测量,其阻值应大于300兆欧；检查高压输出端对地绝缘,用25OOV的摇表测量,其阻值应大于1000兆欧.（7）高压整流装置内部完好,限制柜电流表，电压表指在零位,整流变油位正常
2、，油质良好.整流变已由“接地位倒至“电场位置.（8）所有仪表电源开关、保护装置、温度巡测装置、报警信号与指示灯完整洁备，且试验良好.湿式电除尘器的各阀门是否动作正常.湿式电除尘器的启动操作锅炉风组启动期间,湿式电除尘器吹扫风机都要至少保持一台运行状态.脱硫运行前,吹扫风机及其吹扫风加热器都要提前4个小时投上,保证6个绝缘子箱温度50,否那么启动绝缘子加热器1（加热A1B1C1绝缘箱内绝缘子）和绝缘子加热器2（加热A2B2C2绝缘箱内绝缘子）.锅炉停止烧油后,投运高压供电装置,依次投运3个电场.投运高压供电装置时应慢慢进行,严禁高压柜电流极限设定在100%启动,建议从5%开始启动,每次加压增加2
3、%5%,一、二、三电场建议设定到2035%电流,即可满足脱硫出口烟尘小于5mgm3的要求.如果要继续提升除尘效率,可适当提升设定电流,但是高设定值对锅炉负荷的适应性较差,锅炉负荷大于260兆瓦的时候，就很容易出现闪络，电场的二次电流和二次电压波动会比拟大也比拟频繁.电场运行受脱硫除雾器冲洗的影响也会比拟明显,特别是3、4层除雾器冲洗时，电场闪络比拟厉害.电场设定电流2035%,除雾器1、2层冲洗可以不受影响；第3层除雾器冲洗时要略有影响,可以不用退出电场运行；第4层除雾器冲洗时对电场影响很大,建议电场运行时第四层除雾器不冲洗.当电场设定电流值比拟高的时候（40%）,除雾器冲洗时要对电场降压.（
4、4）湿湿式电除尘器器所有电场投运正常后,湿式电除尘器冲洗水箱补水门投自动,水箱液位会自动限制米米,水箱溢流液位是米.(5)喷淋系统8小时顺控冲洗一次.冲洗时,会自动设定三个电场电流为0,每个喷淋冲洗门依次冲洗2分钟,冲洗总时间是约15分钟.(6)6个保温箱,温度要限制50C100C,加热器1限制A1B1C1三个保温箱加热,加热器2限制A2VB2C2三个保温箱加热.投上温控联锁时,加热器12会根据各自3个保温箱的实时温度来启停.比方加热器1,当A1B1C1三个保温箱有一个温度60时，会联锁启动；当A1B1C1保温箱三个温度都80时会自动停止.(7)设定电流与二次电流对照表工程I234567B91
5、()1112131415161718192()设定电流5101520253035404550556065707580859095100二次电流751502253003754505256006757508259009751050112512001275135014251500电场升压过程中，正常情况下二次电流会与设定电流值相对应,但是如果出现闪络时,二次电流会波动较大幅度大于正常值的30%),此时应降压运行，找到能稳定运行的工况.上表中绿色局部是各工况下电场能够稳定运行的区域；蓝色局部是电场在锅炉负荷250兆瓦以下能正常运行的区域；黄色局部参数运行时,脱硫、锅炉工况影响很大,不容易稳定的区域,一
6、般在200兆瓦负荷下可尝试运行；橙色局部一般只在150兆瓦负荷下尝试运行.备注：整流变在20kV电压下持续运行2分钟，限制柜会报低电压故障跳闸，需到限制柜复位后才能重新启动.一般要限制二次电压至少20kV以上运行.另外设定电流是0的时候,限制柜不会因低电压故障跳闸.湿式电除尘器停止操作a)停止高压供电系统.b)启动喷淋冲洗顺控,对阴极线、阳极板进行清洗,如果脱硫系统运行,冲洗频率仍然是48小时一次.c)如果脱硫系统仍然运行,热风吹扫系统也应继续正常运行.2、湿湿式电除尘器器平安举措(1)运行中禁止开启高压隔离开关柜,柜门均应关闭严密.(2)在运行中，不得随意翻开湿湿式电除尘器器本体的人孔门或保
7、温箱人空门，由于吸收塔内有压力,翻开保温箱人空门的话,会使湿烟气充进保温箱,使绝缘子绝缘降低.如需翻开人孔11,应得到运行值班员的批准,应做好切实有效的平安举措.（3）进入湿式电除尘器内部工作,必须严格执行工作票制度,并停用电场及所属设备，隔离电源,隔绝烟气通过,且湿式电除尘器器温度降到40以下,工作部位有可靠接地，并制订可靠的平安举措.（4）进入湿式电除尘器器前必须将高压隔离刀闸投到“接地位置,用接地棒对高压硅整流变输出端电场放电局部进行放电,并可靠接地，以防剩余静电对人体的伤害.（5）湿式电除尘器器各部位接地装置不得随意撤除.3、运行中常见故障及处理序号现象原因处理方法11、限制柜不能启动
8、1、隔离开关在接地位置；2、隔离开关柜门翻开；3、联锁箱未送电；4、联锁箱钥匙未在正确位置；5、限制柜跳闸后未复位.1、检查隔八关位置.2、检查隔C关柜门位置.3、检查联锁箱.4、复位限制柜.21、保温箱温度低1、绝缘于加热器跳闸2、吹扫风加热器温度低1、重新送电或更换绝缘子加热器.2、检查吹扫风风量、风温.3吹扫风风压低1、入口门堵塞2、入口门未开1、清理风机入口2、调整风机入口门41、整流变启动后一、二次电压迅速上升,但一次电流无指示；2、整流变运行中一、二次电压、电流忽然无指示,整流变跳闸.1、隔离开关未合到位；2、高压回路串接的电阻烧断；1、立即停止整流变运行,合好隔离开关再按规定启动
9、；2、通知检修更换电阻.51、一次电压很低,一次电流较大：2、二次电压接近为零，二次电流很大.1、高压隔离刀闸接地,造成短路；2、高压电缆击穿或其终端接头绝缘损坏击穿造成对地短路；3、电晕极断线,造成对地短路；4、电场内两极间有金属异物造成对地短路；5、异极间距局部变小；6、磁轴箱内严重积灰造成对地短路；7、高压绝缘子损坏或石英套管内壁结露结灰造成对地短路.1、BBC开关置于电场位置；2、更换电缆或终端接头；3、停炉后检修处理断线；4、停炉后检修处理异物；5、停炉后处理；6、更换磁轴或去除积灰；7、更换损坏绝缘子,投入加热装置.6二次电压大,二次电流下降或为零1、电晕线肥大,放电不良；2、收尘
10、极或电晕极上积灰太多；1、增加喷淋冲洗次数；7二次电压低,二次电流大不稳定,有闪络1、阴阳极之间局部间距变小；2、电场内有异物；3、高压绝缘子爬电：4、高压电缆有漏电部位.1、调整两极间间距；2、消除异物；3、将绝缘子擦净,提升绝缘子加热温度；4、消除漏电部位或更换电缆.8二次电流剧烈摆动1、阴阳极弯曲造成局部间距变小；2、高压电缆局部对地击穿；3、阴、阳极框架晃动,造成局部同BE巡，1、1、修整弯曲部位；2、修理击穿局部；3、检修处理.9带负荷升压，电压指示正常，电流指示为零.1、电流取样回路开路.2、电流表内部断线.1、检查二次接线；2、测量电压值.4、湿式电除尘器的设备保护定值喷淋冲洗水
11、泵(1)启动允许条件电场冲洗水箱液位米.(2)保护停条件(任一条件满足就保护停)a.电场冲洗水箱液位米.、BlCKA2、B2、C2喷淋冲洗门均关闭,延时30秒,停泵.电场冲洗水箱(1)液位报警定值a.电场冲洗水箱液位米,低报.b.电场冲洗水箱液位,米,高报.c.电场冲洗水箱液位,米,溢流.(2)冲洗水箱补水门联锁联锁开：液位米,延时2秒自动开.联锁关：液位米,延时2秒自动关.喷淋冲洗电动门(1)启动允许条件高压限制柜给定电流60%.(2)保护关条件无.绝缘子箱吹扫风机联锁投入：另一台吹扫风机停止,本台吹扫风机自动启动.或吹扫风母管压力V时，另一台风机联锁启动.绝缘子箱吹扫风机母管加热器(1)启
12、动允许条件吹扫风机A运行或B运行.(2)保护关条件吹扫风机A和B均停止运行；或吹扫风母管压力V.高压限制柜(1)启动允许条件a.高压限制柜准备好.b.高压限制柜无报警.电场喷淋冲洗顺控1电场A区喷淋冲洗顺控(1)设定#1、#2、#3高压限制柜给定电流为0；(2)开AI喷淋冲洗电动门，开到位,延时120秒；(3)关Al喷淋冲洗电动门,关到位,延时10秒;(4)开A2喷淋冲洗电动门，开到位,延时120秒；(5)关A2喷淋冲洗电动门.2电场B区喷淋冲洗顺控(1)设定#1、#2、#3高压限制柜给定电流为0；(2)开Al喷淋冲洗电动门,开到位,延时120#；(3)关Al喷淋冲洗电动门,关到位,延时10秒;(4)开A2喷淋冲洗电动门，开到位,延时120秒;(5)关A2喷淋冲洗电动门.3电场C区喷淋冲洗顺控(1)设定#1、#2、#3高压限制柜给定电流为0；(2)开Al喷淋冲洗电动门，开到位,延时120秒；(3)关Al喷淋冲洗电动门,关到位,延时10秒;(4)开A2喷淋冲洗电动门，开到位,延时120秒；(5)关A2喷淋冲洗电动门.5、主要设备序号设备名称数量设备参数厂家备注1绝缘子加热器12江阴中立2热风吹扫风机2江阴中立3热风电加热器1100kW江阴中立4冲洗水泵237kW上海凯实利5电场水箱1义龙净环保6绝缘子保温箱6龙净环保7喷淋电动门6杭州天之仪8高频电源372kV北京东方锦泰
