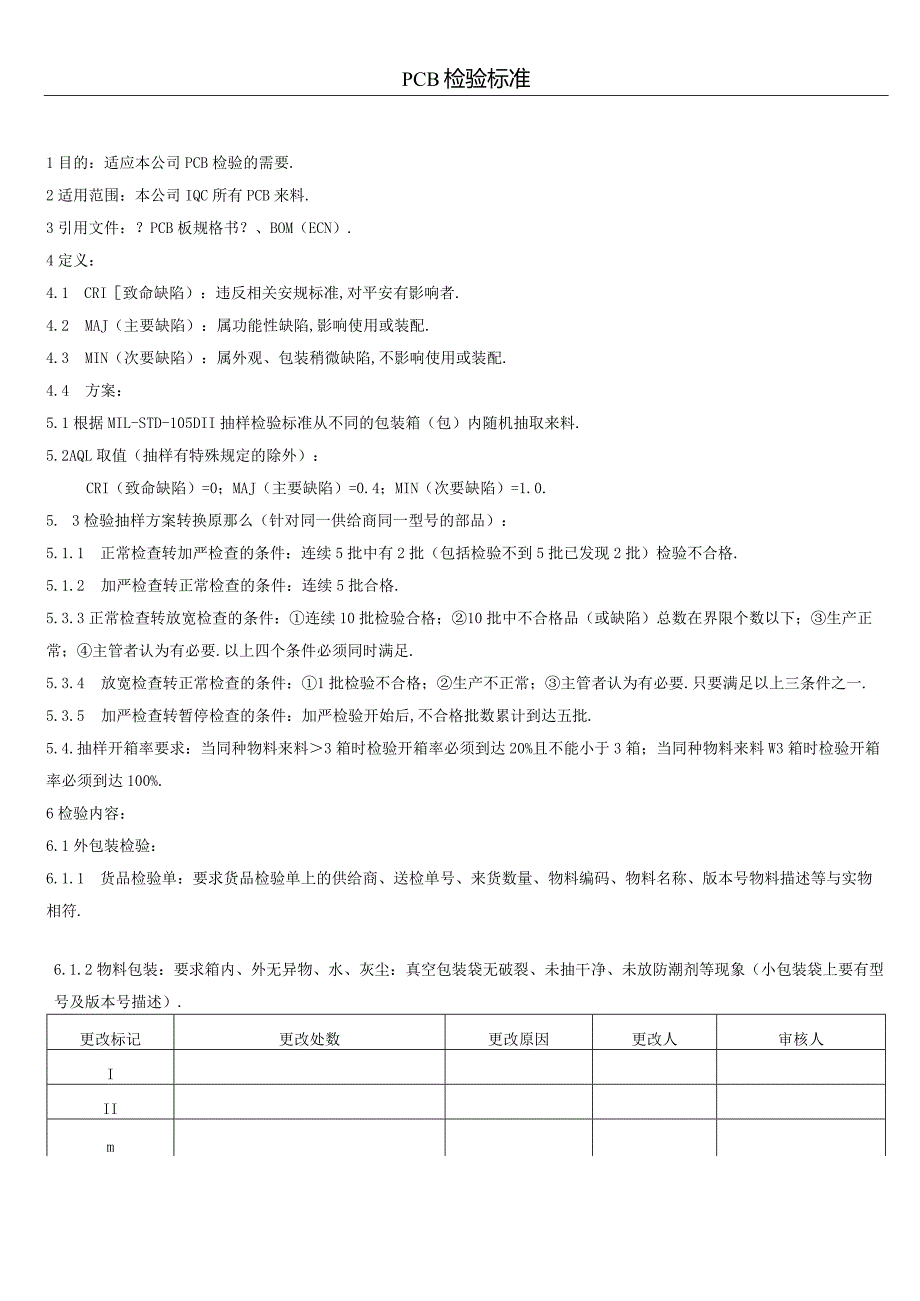

1、PCB检验标准1目的:适应本公司PCB检验的需要.2适用范围:本公司IQC所有PCB来料.3引用文件:?PCB板规格书?、BOM(ECN).4定义:4.1 CRI致命缺陷):违反相关安规标准,对平安有影响者.4.2 MAJ(主要缺陷):属功能性缺陷,影响使用或装配.4.3 MIN(次要缺陷):属外观、包装稍微缺陷,不影响使用或装配.4.4 方案:5.1根据MIL-STD-105DII抽样检验标准从不同的包装箱(包)内随机抽取来料.5.2AQL取值(抽样有特殊规定的除外):CRI(致命缺陷)=0;MAJ(主要缺陷)=0.4;MIN(次要缺陷)=1.0.5. 3检验抽样方案转换原那么(针对同一供给

2、商同一型号的部品):5.1.1 正常检查转加严检查的条件:连续5批中有2批(包括检验不到5批已发现2批)检验不合格.5.1.2 加严检查转正常检查的条件:连续5批合格.5.3.3正常检查转放宽检查的条件:连续10批检验合格;10批中不合格品(或缺陷)总数在界限个数以下;生产正常;主管者认为有必要.以上四个条件必须同时满足.5.3.4 放宽检查转正常检查的条件:1批检验不合格;生产不正常;主管者认为有必要.只要满足以上三条件之一.5.3.5 加严检查转暂停检查的条件:加严检验开始后,不合格批数累计到达五批.5.4.抽样开箱率要求:当同种物料来料3箱时检验开箱率必须到达20%且不能小于3箱;当同种

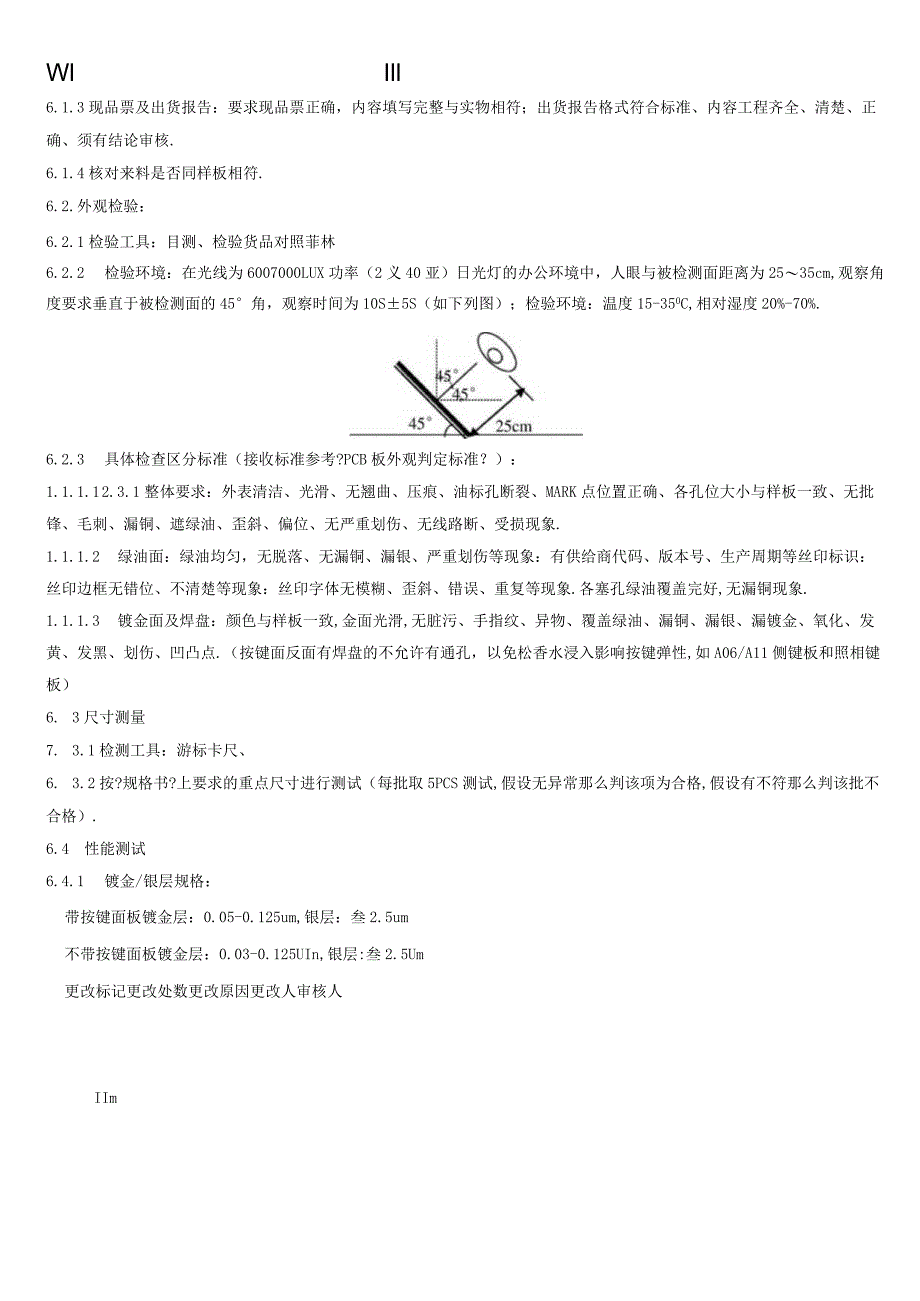

3、物料来料W3箱时检验开箱率必须到达100%.6检验内容:6.1外包装检验:6.1.1 货品检验单:要求货品检验单上的供给商、送检单号、来货数量、物料编码、物料名称、版本号物料描述等与实物相符.6.1.2物料包装:要求箱内、外无异物、水、灰尘:真空包装袋无破裂、未抽干净、未放防潮剂等现象(小包装袋上要有型号及版本号描述).更改标记更改处数更改原因更改人审核人IIImWlIll6.1.3现品票及出货报告:要求现品票正确,内容填写完整与实物相符;出货报告格式符合标准、内容工程齐全、清楚、正确、须有结论审核.6.1.4核对来料是否同样板相符.6.2.外观检验:6.2.1检验工具:目测、检验货品对照菲林

4、6.2.2 检验环境:在光线为6007000LUX功率(2义40亚)日光灯的办公环境中,人眼与被检测面距离为2535cm,观察角度要求垂直于被检测面的45角,观察时间为10S5S(如下列图);检验环境:温度15-350C,相对湿度20%-70%.6.2.3 具体检查区分标准(接收标准参考?PCB板外观判定标准?):1.1.1.1 2.3.1整体要求:外表清洁、光滑、无翘曲、压痕、油标孔断裂、MARK点位置正确、各孔位大小与样板一致、无批锋、毛刺、漏铜、遮绿油、歪斜、偏位、无严重划伤、无线路断、受损现象.1.1.1.2 绿油面:绿油均匀,无脱落、无漏铜、漏银、严重划伤等现象:有供给商代码、版本号

5、、生产周期等丝印标识:丝印边框无错位、不清楚等现象:丝印字体无模糊、歪斜、错误、重复等现象.各塞孔绿油覆盖完好,无漏铜现象.1.1.1.3 镀金面及焊盘:颜色与样板一致,金面光滑,无脏污、手指纹、异物、覆盖绿油、漏铜、漏银、漏镀金、氧化、发黄、发黑、划伤、凹凸点.(按键面反面有焊盘的不允许有通孔,以免松香水浸入影响按键弹性,如A06/A11侧键板和照相键板)6. 3尺寸测量7. 3.1检测工具:游标卡尺、6. 3.2按?规格书?上要求的重点尺寸进行测试(每批取5PCS测试,假设无异常那么判该项为合格,假设有不符那么判该批不合格).6.4 性能测试6.4.1 镀金/银层规格:带按键面板镀金层:0

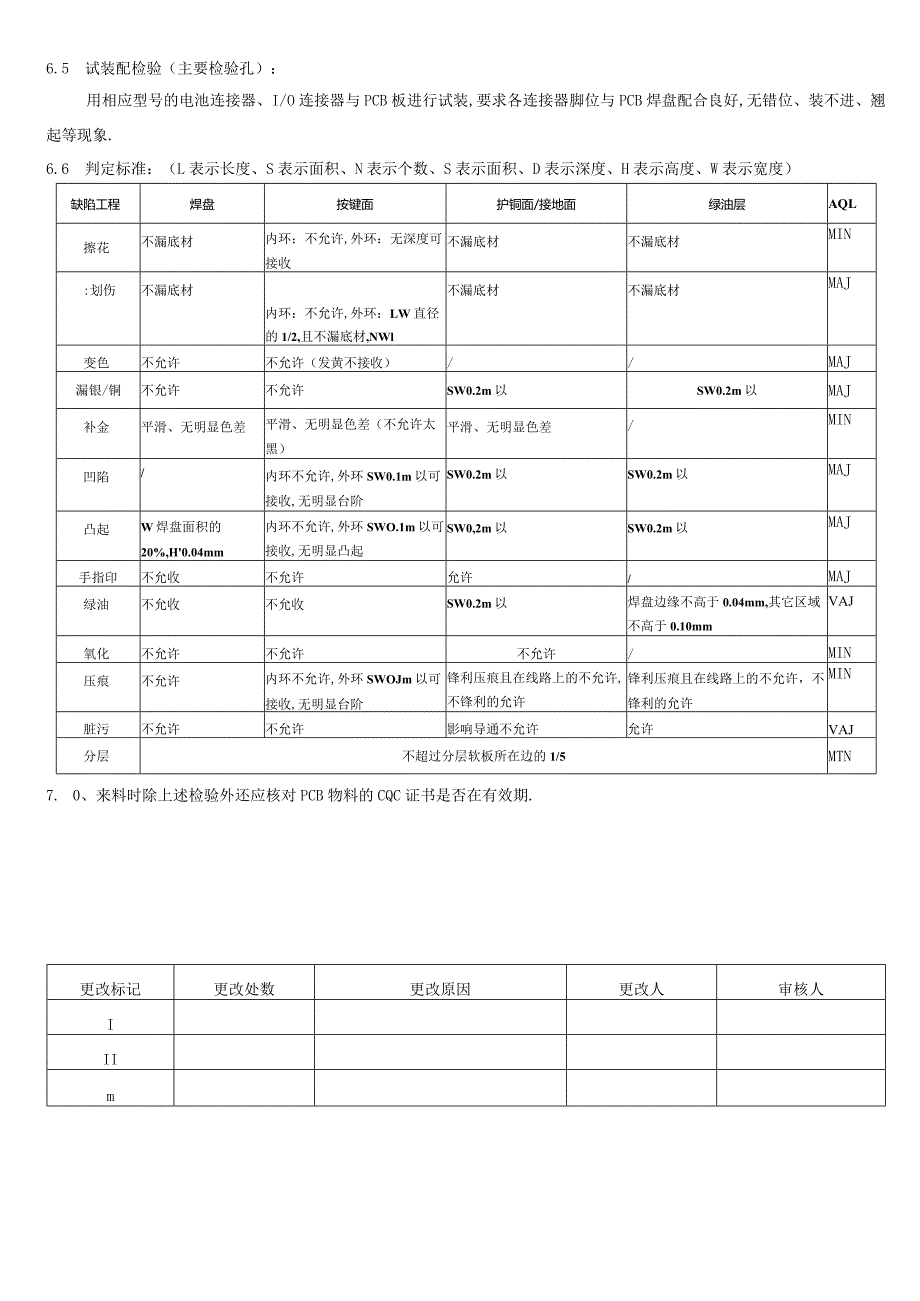

6、.05-0.125um,银层:叁2.5um不带按键面板镀金层:0.03-0.125UIn,银层:叁2.5Um更改标记更改处数更改原因更改人审核人IIm6.5 试装配检验(主要检验孔):用相应型号的电池连接器、I/O连接器与PCB板进行试装,要求各连接器脚位与PCB焊盘配合良好,无错位、装不进、翘起等现象.6.6 判定标准:(L表示长度、S表示面积、N表示个数、S表示面积、D表示深度、H表示高度、W表示宽度)缺陷工程焊盘按键面护铜面/接地面绿油层AQL擦花不漏底材内环:不允许,外环:无深度可接收不漏底材不漏底材MIN:划伤不漏底材内环:不允许,外环:LW直径的1/2,且不漏底材,NWl不漏底材不

7、漏底材MAJ变色不允许不允许(发黄不接收)/MAJ漏银/铜不允许不允许SW0.2m以SW0.2m以MAJ补金平滑、无明显色差平滑、无明显色差(不允许太黑)平滑、无明显色差/MIN凹陷/内环不允许,外环SW0.1m以可接收,无明显台阶SW0.2m以SW0.2m以MAJ凸起W焊盘面积的20%,H0.04mm内环不允许,外环SWO.1m以可接收,无明显凸起SW0,2m以SW0.2m以MAJ手指印不允收不允许允许/MAJ绿油不允收不允收SW0.2m以焊盘边缘不高于0.04mm,其它区域不高于0.10mmVAJ氧化不允许不允许不允许/MIN压痕不允许内环不允许,外环SWOJm以可接收,无明显台阶锋利压痕

8、且在线路上的不允许,不锋利的允许锋利压痕且在线路上的不允许,不锋利的允许MIN脏污不允许不允许影响导通不允许允许VAJ分层不超过分层软板所在边的1/5MTN7. 0、来料时除上述检验外还应核对PCB物料的CQC证书是否在有效期.更改标记更改处数更改原因更改人审核人IIIm7缺陷分类:故障类别故障名故障描述故障分类CRIA类MAJB类MINC类外包装货品检验单不符货品检验单工程不全或错误.J外箱损伤外箱严重破损,实物外露、洒落.J破损外箱稍微受损.J出货检验报告不符无出货检验报告或报告填写不全、错误.J现品票不符现品票格式不符或填写内容错误、不全.J真空包装不合格包装袋内无防潮剂、真空袋破J外观

9、板面压痕板面不平板变形板面不平J线路断、受损线路断开或微断J焊盘氧化焊盘颜色发黑J按键面发黄按键面颜色发生变化J无MARK点PCB板上无MARK点导致SMT贴片机无法识别J划伤被硬物划过的痕迹J板面堆油、绿油不均匀外表印油不良、造成的绿油堆积.J刮伤、磨花PCB外表因碰擦产生的象J定位孔偏位影响整机装配J定位孔变形影响整机装配J粉红圈塞孔边绿油覆盖少,漏铜J补线PCB板上出现用连线将线路与线路相连接的现象.J通孔堵塞未钻孔或有异物堵住少绿油绿油覆盖不均匀J按键面凸、凹坑按键面凸、凹点J露铜绿油覆盖不均匀J板边分层、起泡板面有气泡产生J丝印印刷字体及边框不符合要求J更改标记更改处数更改原因更改人

10、审核人IIIm8记录要求:1.1 检验完毕需将检验结果记录至?货品检验单?、?IQC来料检验日报表?、?来料检验历史记录表?上.8. 2?货品检验单?需记录5pcs测试的尺寸结果及其它的试验结果.9考前须知:9.1检验时必须戴手套,不允许裸手触摸焊盘及按键面.9. 2检验完毕后在12小时内将PCB板进行真空包装.9. 3库存PCB板不得超过3个月,超期那么通知供给商重新烘烤.9. 4不良PCB板的标签纸不得贴在焊盘及按键面,需贴在绿油面上.更改标记更改处数更改原因更改人审核人IIImW1、划伤:(非关键部OK图NG图3、露底材常见现象OK图:1c补金后现象U焊盘凹痕接地面磨痕接地面划伤绿油面堆绿油更改标记更改处数更改原因更改人审核人ITT按键面漏铜按键面漏银更改标记更改处数更改原因更改人审核人IIIm漏铜更改标记更改处数更改原因更改人审核人IIIm少绿油脏污
