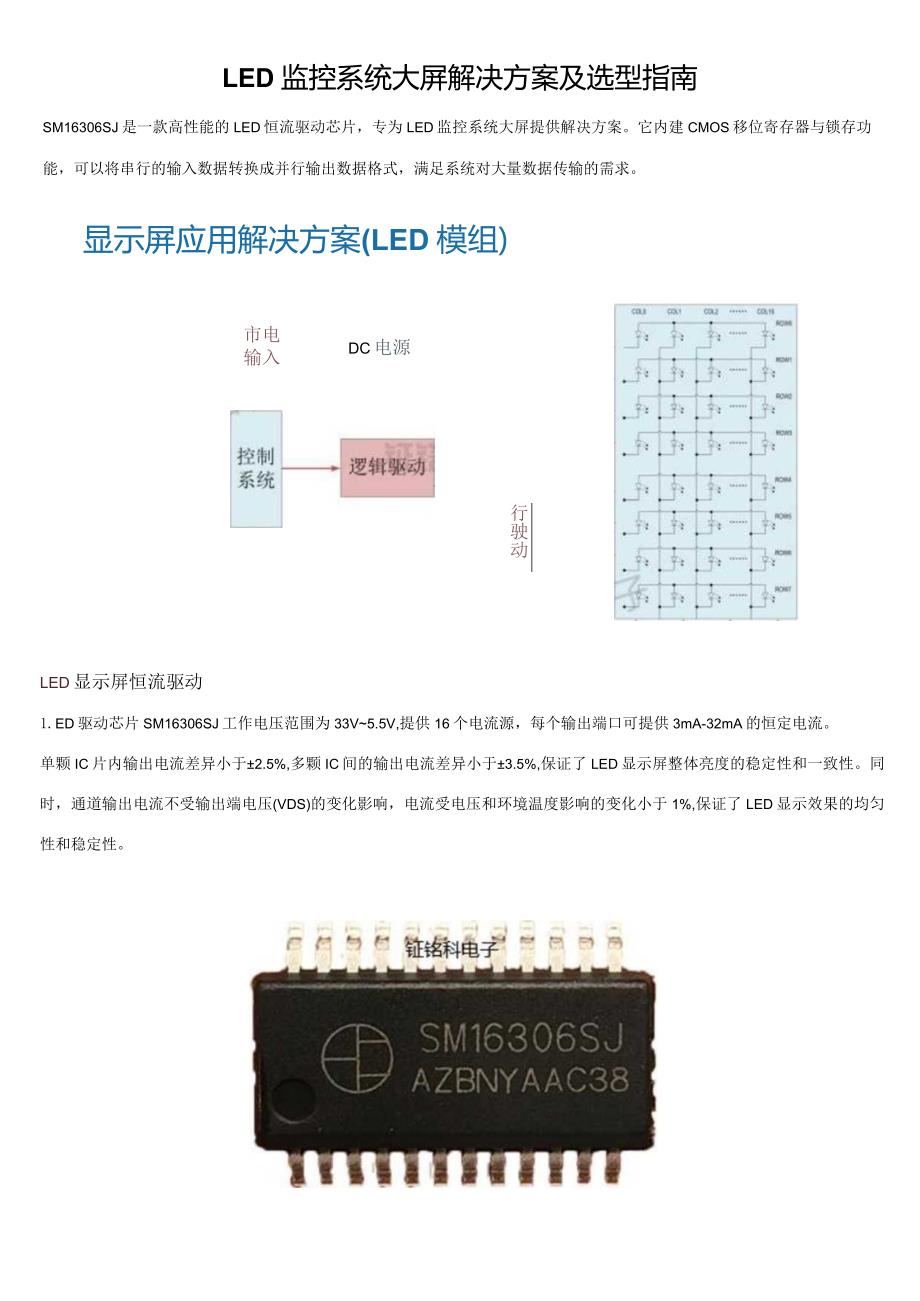

1、LED监控系统大屏解决方案及选型指南SM16306SJ是一款高性能的LED恒流驱动芯片,专为LED监控系统大屏提供解决方案。它内建CMOS移位寄存器与锁存功能,可以将串行的输入数据转换成并行输出数据格式,满足系统对大量数据传输的需求。显示屏应用解决方案(LED模组)市电输入DC电源行驶动LED显示屏恒流驱动1.ED驱动芯片SM16306SJ工作电压范围为33V5.5V,提供16个电流源,每个输出端口可提供3mA-32mA的恒定电流。单颗IC片内输出电流差异小于2.5%,多颗IC间的输出电流差异小于3.5%,保证了LED显示屏整体亮度的稳定性和一致性。同时,通道输出电流不受输出端电压(VDS)的

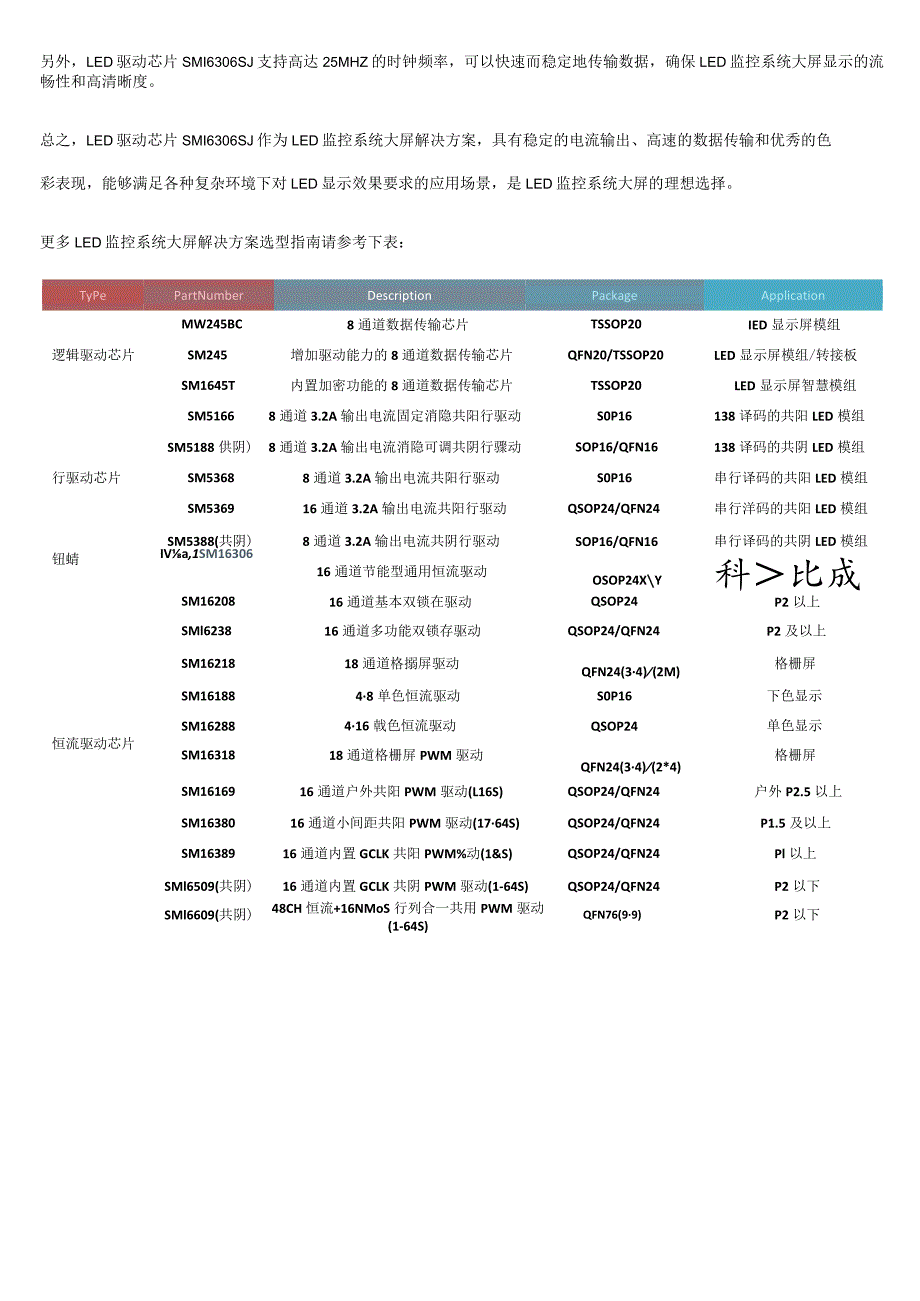

2、变化影响,电流受电压和环境温度影响的变化小于1%,保证了LED显示效果的均匀性和稳定性。另外,LED驱动芯片SMI6306SJ支持高达25MHZ的时钟频率,可以快速而稳定地传输数据,确保LED监控系统大屏显示的流畅性和高清晰度。总之,LED驱动芯片SMI6306SJ作为LED监控系统大屏解决方案,具有稳定的电流输出、高速的数据传输和优秀的色彩表现,能够满足各种复杂环境下对LED显示效果要求的应用场景,是LED监控系统大屏的理想选择。更多LED监控系统大屏解决方案选型指南请参考下表:TyPePartNumberDescriptionPackageApplicationMW245BC8通道数据传输
3、芯片TSSOP20IED显示屏模组逻辑驱动芯片SM245增加驱动能力的8通道数据传输芯片QFN20/TSSOP20LED显示屏模组/转接板SM1645T内置加密功能的8通道数据传输芯片TSSOP20LED显示屏智慧模组SM51668通道3.2A输出电流固定消隐共阳行驱动S0P16138译码的共阳LED模组SM5188供阴)8通道3.2A输出电流消隐可调共阴行骤动SOP16/QFN16138译码的共阴LED模组行驱动芯片SM53688通道3.2A输出电流共阳行驱动S0P16串行译码的共阳LED模组SM536916通道3.2A输出电流共阳行驱动QSOP24/QFN24串行洋码的共阳LED模组SM5
4、388(共阴)8通道3.2A输出电流共阴行驱动SOP16/QFN16串行译码的共阴LED模组钮蜻IVa,1SM1630616通道节能型通用恒流驱动OSOP24XY科比成SM1620816通道基本双锁在驱动QSOP24P2以上SMl623816通道多功能双锁存驱动QSOP24/QFN24P2及以上SM1621818通道格搦屏驱动QFN24(34)(2M)格栅屏SM1618848单色恒流驱动S0P16下色显示SM16288416戟色恒流驱动QSOP24单色显示恒流驱动芯片SM1631818通道格栅屏PWM驱动QFN24(34)(2*4)格栅屏SM1616916通道户外共阳PWM驱动(L16S)QSOP24/QFN24户外P2.5以上SM1638016通道小间距共阳PWM驱动(1764S)QSOP24/QFN24P1.5及以上SM1638916通道内置GCLK共阳PWM%动(1&S)QSOP24/QFN24Pl以上SMl6509(共阴)16通道内置GCLK共阴PWM驱动(1-64S)QSOP24/QFN24P2以下SMl6609(共阴)48CH恒流+16NMoS行列合一共用PWM驱动(1-64S)QFN76(99)P2以下
