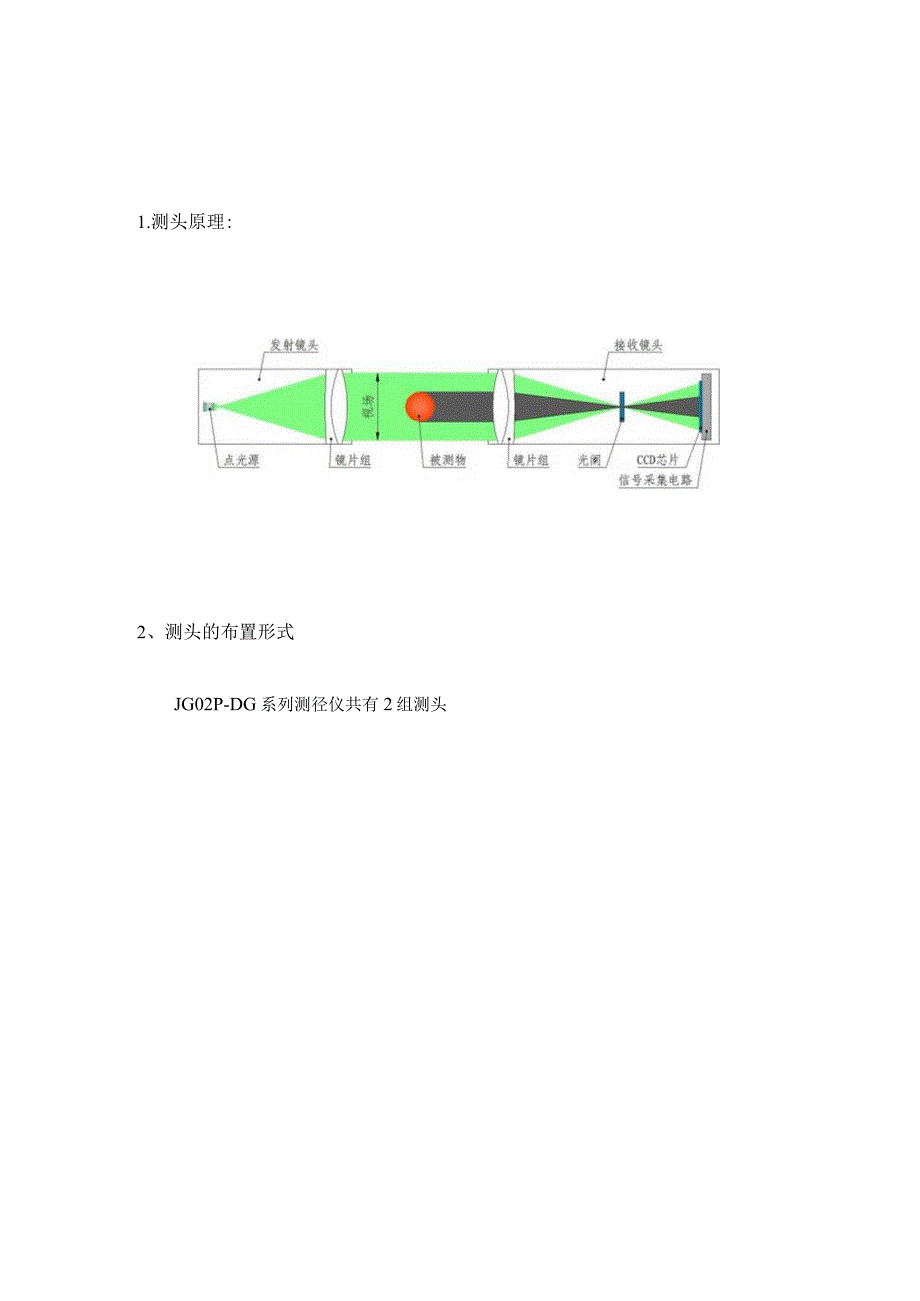

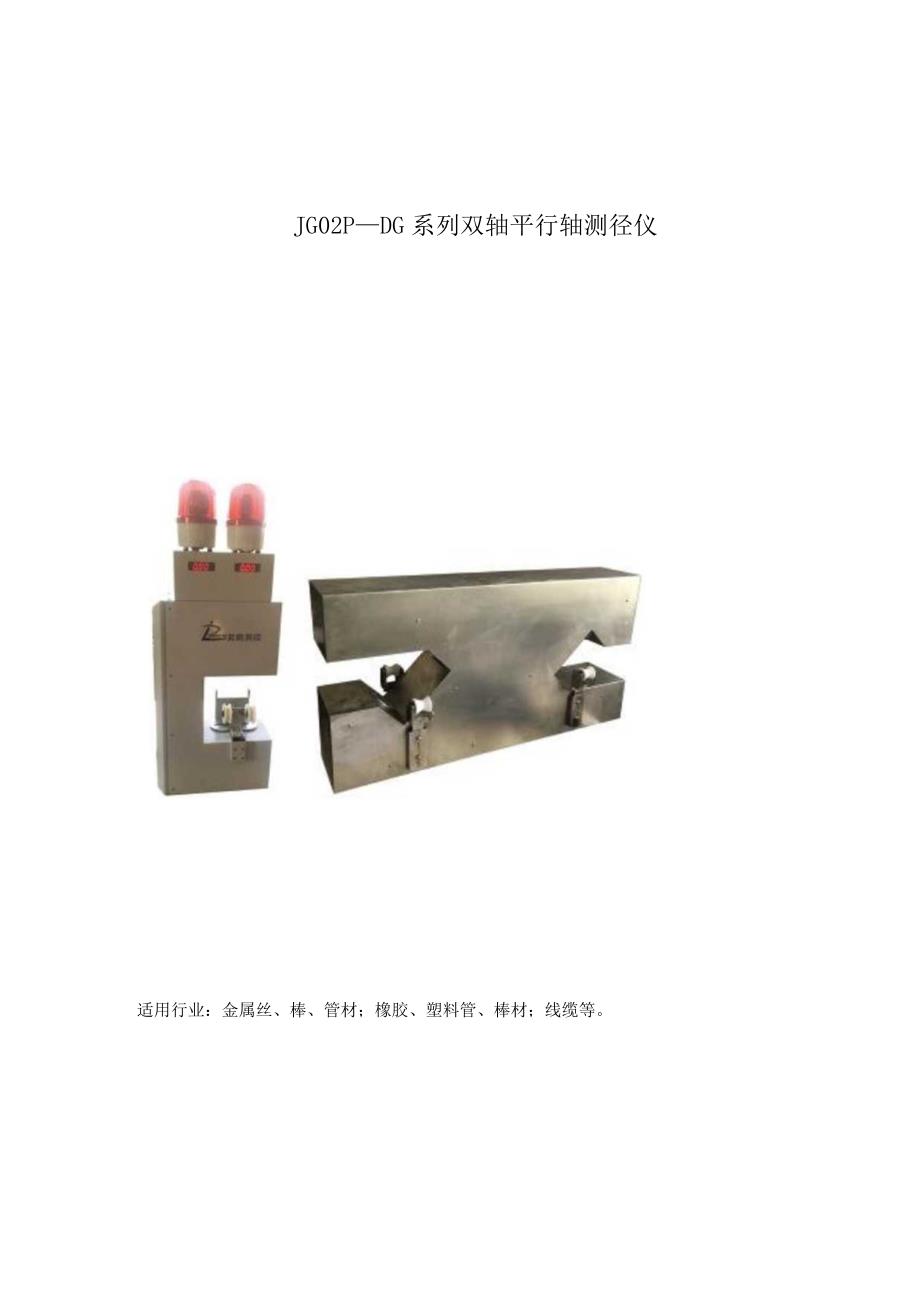

1、JG02PDG系列双轴平行轴测径仪适用行业:金属丝、棒、管材;橡胶、塑料管、棒材;线缆等。1.测头原理:2、测头的布置形式JG02P-DG系列测径仪共有2组测头11f其位置如图所示:3.测径仪功能描述:*实时、连续、非接触测量:实时两个直径值,数据刷新110次/秒可设置。*PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。*超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。*数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。* 外设输出:可通过外接一个数码管屏实现数据的异地显

2、示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)* 每路分别报警,报警功能在主设备上* 设备屏在主设备上,每路单路配置设置屏,可分别设备相关参数* 上下垂直形式布置4、应用范围:设备可用于金属拉丝、橡胶管、塑料管、电线、电缆等多股同时生产产品的在线外径检测。5、可选配置:外接显示屏:选配一个外接数码管显示屏,可以在远端观察测量数据支杆及底座:可根据测量现场进行定制6、技术参数:型号测量范围(mm)轧材直径(mm)测量精度(mm)重梵性(mm)测量频率(Hz)外形尺寸(mm)(LXWXH)重量(KG)JG02P-DG150-150.1-15+0.0060.0032000240125X47018JG02P-DG400-400.1-35+0.010.0052000320184X58028
