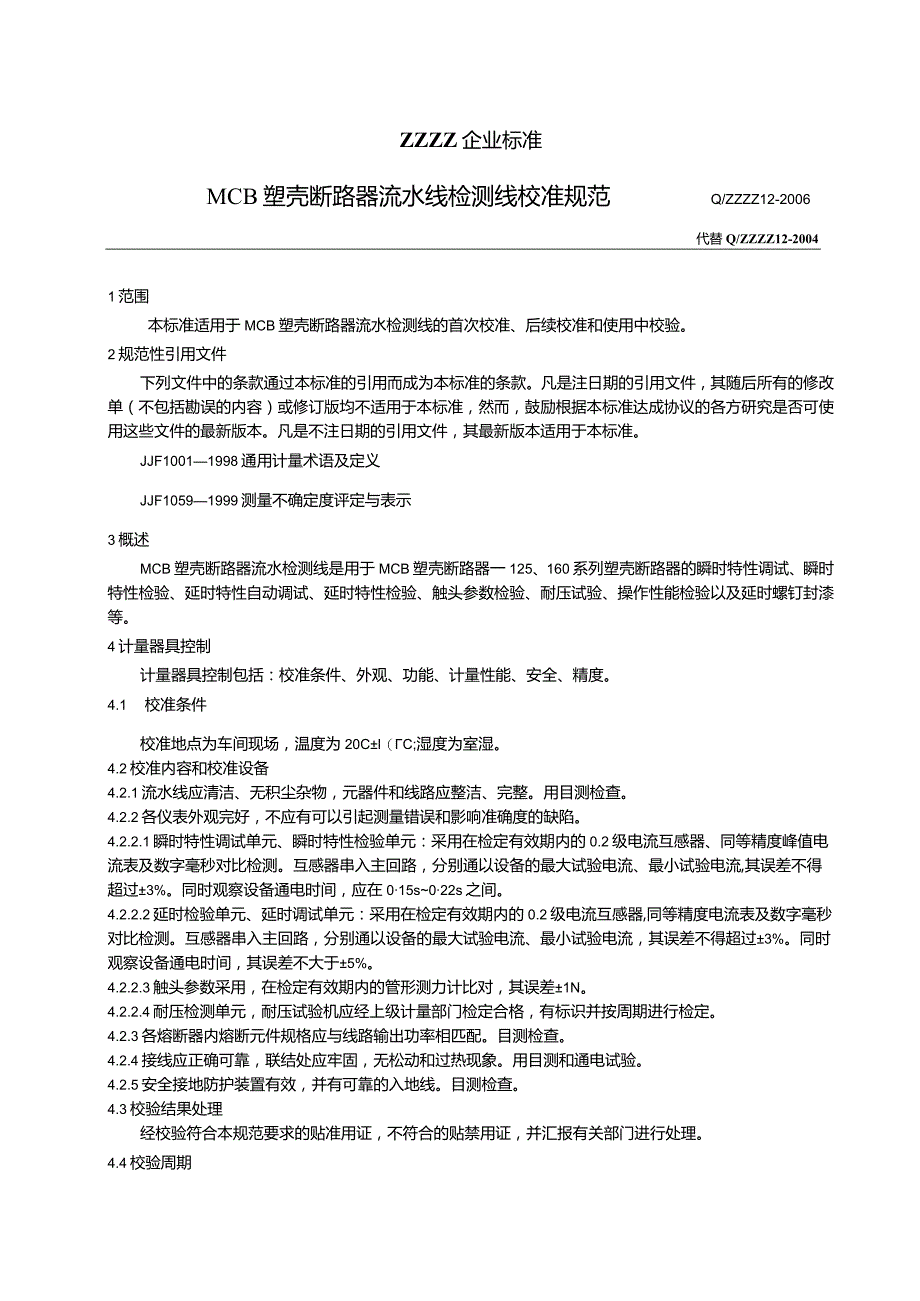

1、ZZZZ企业标准MCB塑壳断路器流水线检测线校准规范Q/ZZZZ12-2006代替Q/ZZZZ12-20041范围本标准适用于MCB塑壳断路器流水检测线的首次校准、后续校准和使用中校验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JJF10011998通用计量术语及定义JJF10591999测量不确定度评定与表示3概述MCB塑壳断路器流水检测线是用于MCB塑壳断路器一12
2、5、160系列塑壳断路器的瞬时特性调试、瞬时特性检验、延时特性自动调试、延时特性检验、触头参数检验、耐压试验、操作性能检验以及延时螺钉封漆等。4计量器具控制计量器具控制包括：校准条件、外观、功能、计量性能、安全、精度。4.1 校准条件校准地点为车间现场，温度为20Cl（C;湿度为室湿。4.2校准内容和校准设备4.2.1流水线应清洁、无积尘杂物，元器件和线路应整洁、完整。用目测检查。4.2.2各仪表外观完好，不应有可以引起测量错误和影响准确度的缺陷。4.2.2.1瞬时特性调试单元、瞬时特性检验单元：采用在检定有效期内的0.2级电流互感器、同等精度峰值电流表及数字毫秒对比检测。互感器串入主回路，分
3、别通以设备的最大试验电流、最小试验电流,其误差不得超过3%。同时观察设备通电时间，应在015s022s之间。4.2.2.2延时检验单元、延时调试单元：采用在检定有效期内的0.2级电流互感器,同等精度电流表及数字毫秒对比检测。互感器串入主回路，分别通以设备的最大试验电流、最小试验电流，其误差不得超过3%。同时观察设备通电时间，其误差不大于5%。4.2.2.3触头参数采用，在检定有效期内的管形测力计比对，其误差1N。4.2.2.4耐压检测单元，耐压试验机应经上级计量部门检定合格，有标识并按周期进行检定。4.2.3各熔断器内熔断元件规格应与线路输出功率相匹配。目测检查。4.2.4接线应正确可靠，联结处应牢固，无松动和过热现象。用目测和通电试验。4.2.5安全接地防护装置有效，并有可靠的入地线。目测检查。4.3校验结果处理经校验符合本规范要求的贴准用证，不符合的贴禁用证，并汇报有关部门进行处理。4.4校验周期校验周期可根据使用的具体情况确定，一般为1年。20ZZ-12-08发布20ZZ-12-28实施Q/ZZZZ12-2006（此页无正文）附加说明：本标准由ZZZZZ有限公司品质保证部提出。本标准主要起草人：ZZZZZ木标准代替标准的历次版本发布情况为：Q/ZZZZ12-2004
