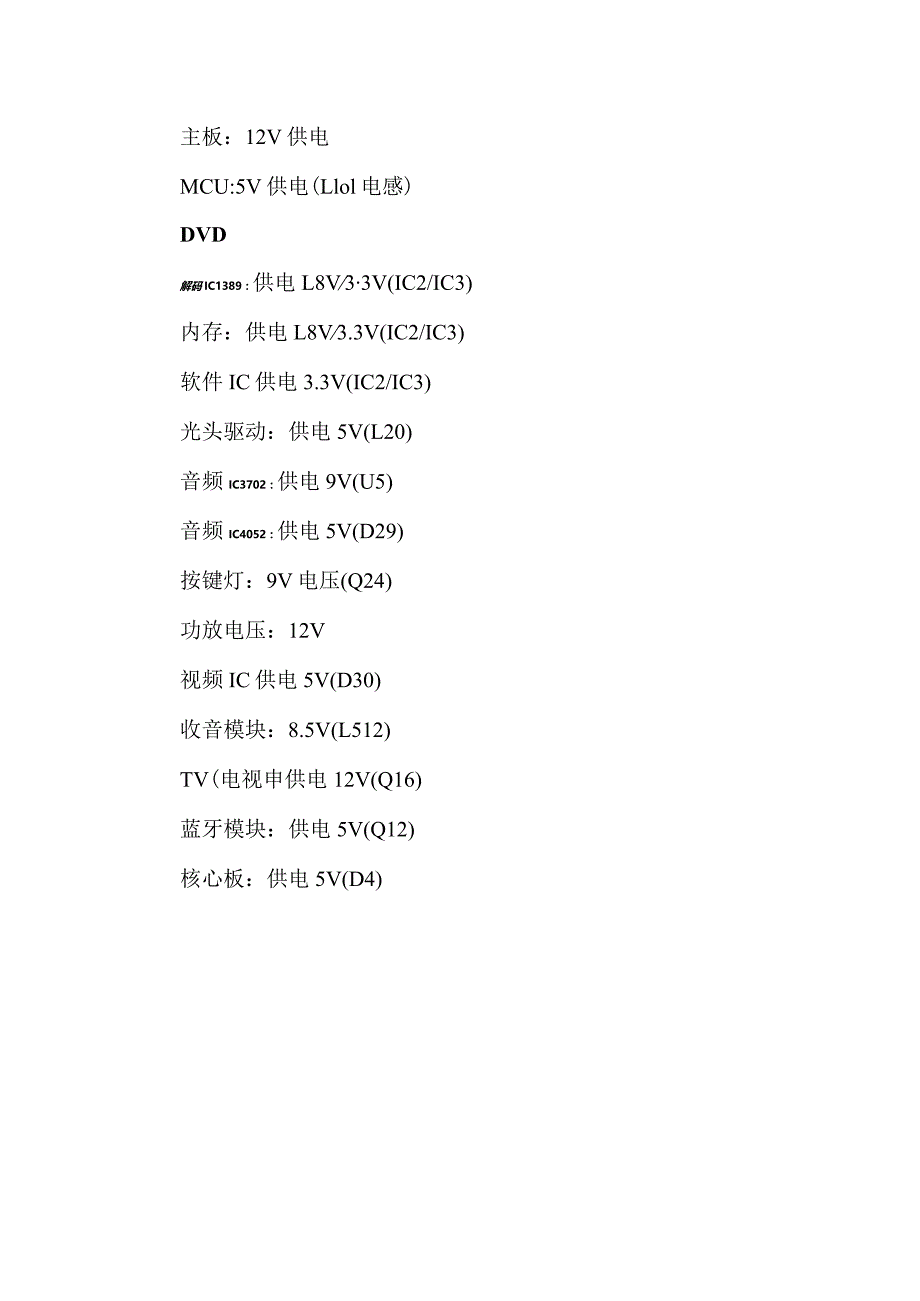

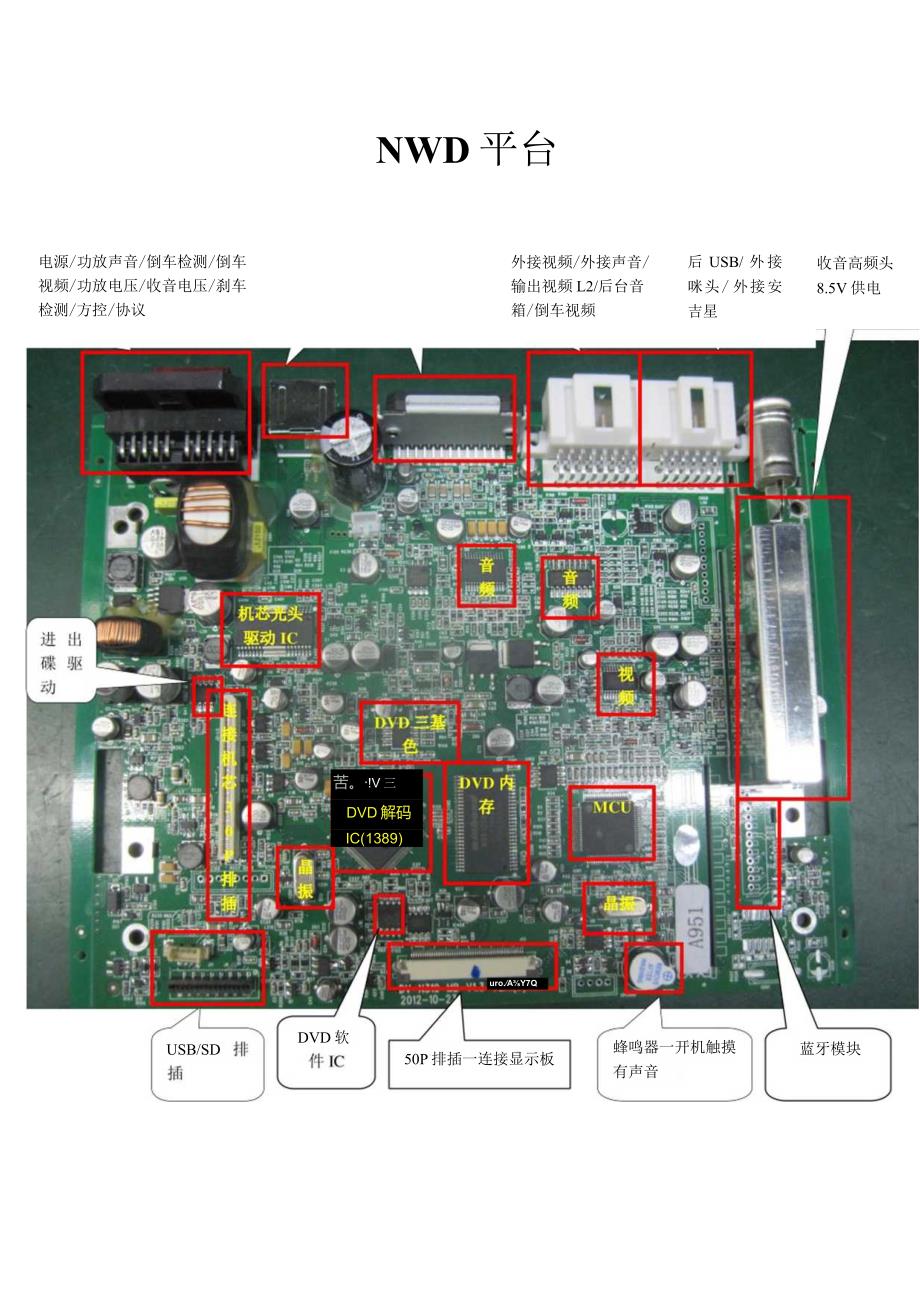

1、NWD平台电源/功放声音/倒车检测/倒车视频/功放电压/收音电压/刹车检测/方控/协议外接视频/外接声音/输出视频L2/后台音箱/倒车视频后USB/外接咪头/外接安吉星收音高频头8.5V供电uro.AY7Q苦。!V三1.DVD解码IC(1389)DVD软蓝牙模块USB/SD50P排插一连接显示板蜂鸣器一开机触摸有声音主板：12V供电MCU:5V供电(Llol电感)DVD解码IC1389：供电L8V33V(IC2/IC3)内存：供电L8V3.3V(IC2/IC3)软件IC供电3.3V(IC2/IC3)光头驱动：供电5V(L20)音频IC3702：供电9V(U5)音频IC4052：供电5V(D29

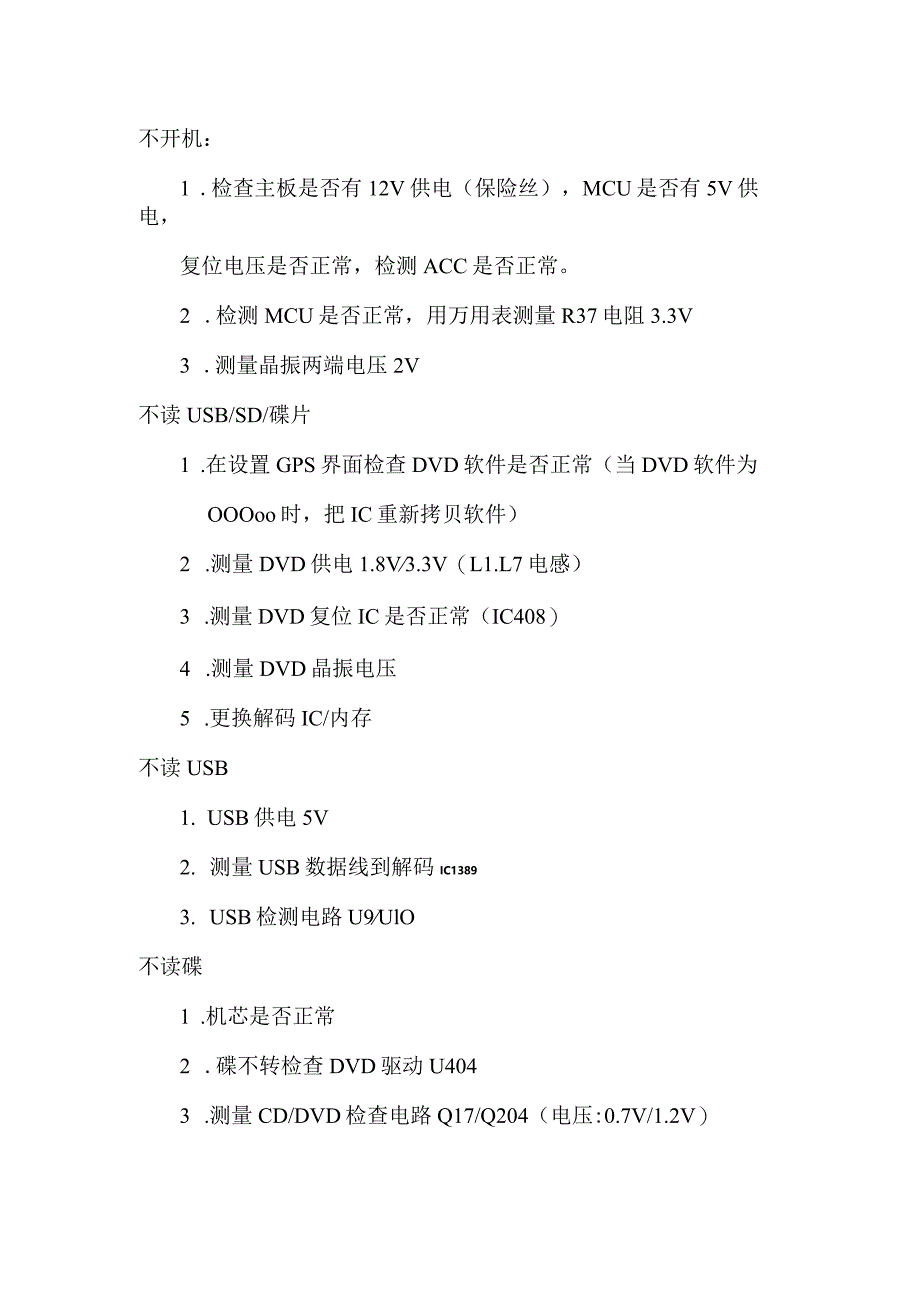

2、)按键灯：9V电压(Q24)功放电压：12V视频IC供电5V(D30)收音模块：8.5V(L512)TV(电视申供电12V(Q16)蓝牙模块：供电5V(Q12)核心板：供电5V(D4)不开机：1 .检查主板是否有12V供电（保险丝），MCU是否有5V供电，复位电压是否正常，检测ACC是否正常。2 .检测MCU是否正常，用万用表测量R37电阻3.3V3 .测量晶振两端电压2V不读USB/SD/碟片1 .在设置GPS界面检查DVD软件是否正常（当DVD软件为OOOoo时，把IC重新拷贝软件）2 .测量DVD供电1.8V3.3V（L1.L7电感）3 .测量DVD复位IC是否正常（IC408）4 .测
3、量DVD晶振电压5 .更换解码IC/内存不读USB1. USB供电5V2. 测量USB数据线到解码IC13893. USB检测电路U9UlO不读碟1 .机芯是否正常2 .碟不转检查DVD驱动U4043 .测量CD/DVD检查电路Q17/Q204（电压:0.7V/1.2V）4 .更换解码IC13895 .测量解码I。驱动IC到机芯的数据不进碟1 .机芯是否正常2 .进出碟驱动是否正常(驱动IC：ICI)3 .测量驱动IC的数据到机芯读碟颜色异常/视频无输出1 .确认是主板还是显示板的问题2 .三基色IC是否正常3 .测量三基色线路到显示板(PB/PR/Y)4 .测量CVBS信号重1389到视频I
4、Ce5Oi线路5 .测量视频IC是否良好6 .测量650IlC输出线路到多功能排插倒车无视频/外接无信号1 .确认是主板还是显示板的问题2 .从多功能排插找到线路，测量线路到650IlC3 .6501是否正常4 .测量6501线路到显示板蓝牙输出无声1 .咪头不良2 .测量咪头线路到蓝牙模块3 .蓝牙模块不良连不上蓝牙1 .测量蓝牙供电5V（由核心板控制）2 .测量蓝牙模块RX/TX线路3.3V（由核心板控制）3 .蓝牙模块不良TV无信号/行车记录仪无信号1 .测量TV12V供电2 .测量TV视频线连接到65013 .测量6501输出线路到显示板整机无声1.3702IC供电/数据是否正常4 .
5、测量功放的复位/供电/静音电路（静音：MUTE）单声道1 .L/R线路连接到音频IC2 .音频IC是否良好加3股郦骑阻网丽丁.1 ,*MsatJtivaiN ICUNxwDVpM3W-TFT-VU触摸屏排插显示屏背光 排插连接主板50P排插GPS 卡 IOP 排插显示屏驱动 8825显示屏60P排插显示板软件GPS信号模块核心板GPS/蓝牙控制/MCU 通讯/GPS声音/MMl皿哪16按键 板排 插按键 板排 插Sl健融现需辑白屏1 .检查是显示屏不良还是显示板不良2 .测量AVDD为IOV电压3 .8825不良4 .Ulll输出的升压电压15V/7.5V5 .检查软件IC是否良好黑屏1 .测量A5vM5vVDD3.3vTFTI2v电压是否正常2 .背光电压为9V3 .背光IC是否正常4 .U604控制脚进MCU5 .软件IC是否正常6 .核心板是否正常GPS无声1 .检查U9位IC是否正常2 .核心板不良GPS无信号1 .测量GPS天线两端导通2 .测量GPS模块是否良好（连锡较多）
