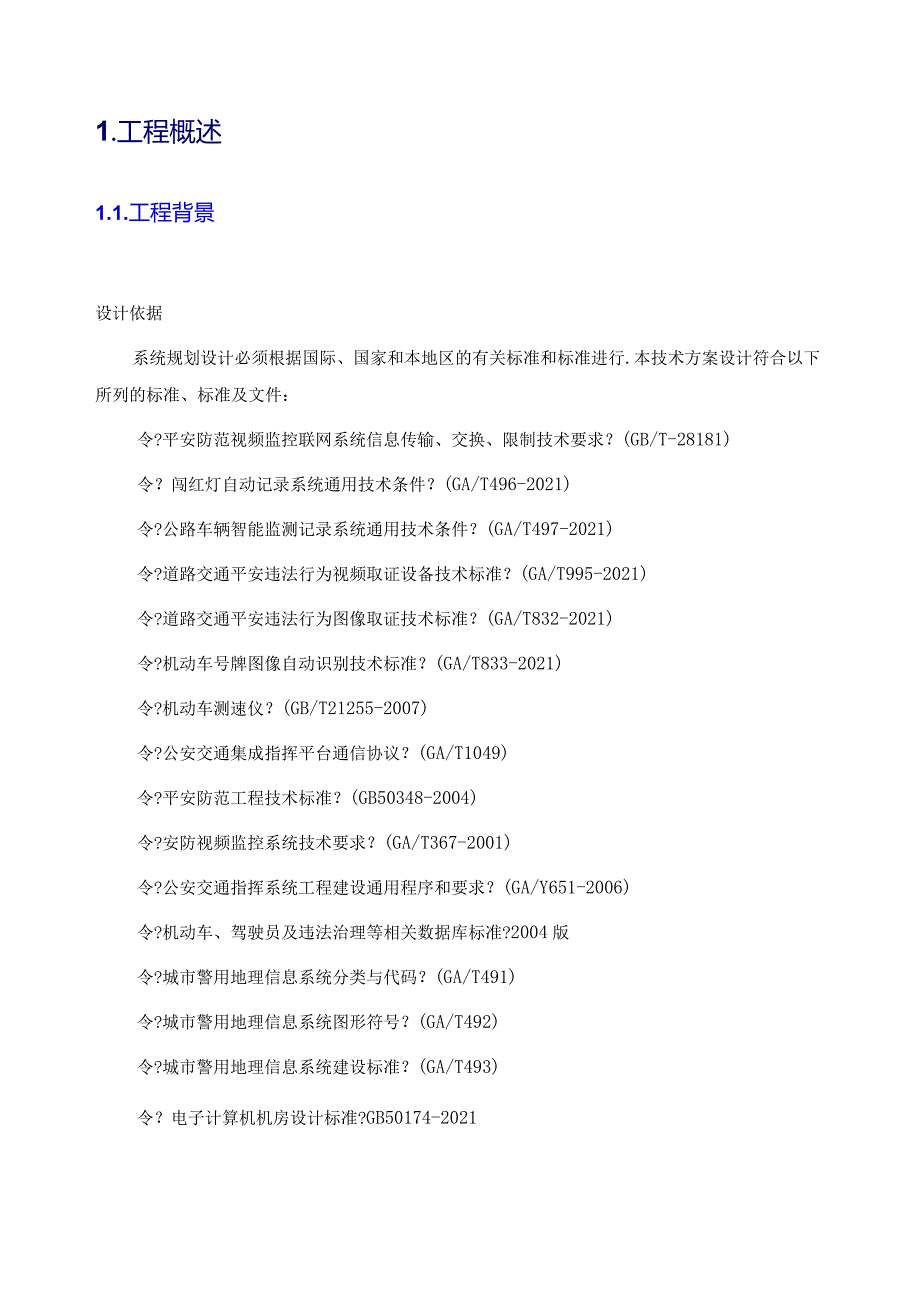

1、1.工程概述1.1.工程背景设计依据系统规划设计必须根据国际、国家和本地区的有关标准和标准进行.本技术方案设计符合以下所列的标准、标准及文件：令?平安防范视频监控联网系统信息传输、交换、限制技术要求？(GB/T-28181)令？闯红灯自动记录系统通用技术条件？(GA/T496-2021)令?公路车辆智能监测记录系统通用技术条件？(GA/T497-2021)令?道路交通平安违法行为视频取证设备技术标准？(GA/T995-2021)令?道路交通平安违法行为图像取证技术标准？(GA/T832-2021)令?机动车号牌图像自动识别技术标准？(GA/T833-2021)令?机动车测速仪？(GB/T212

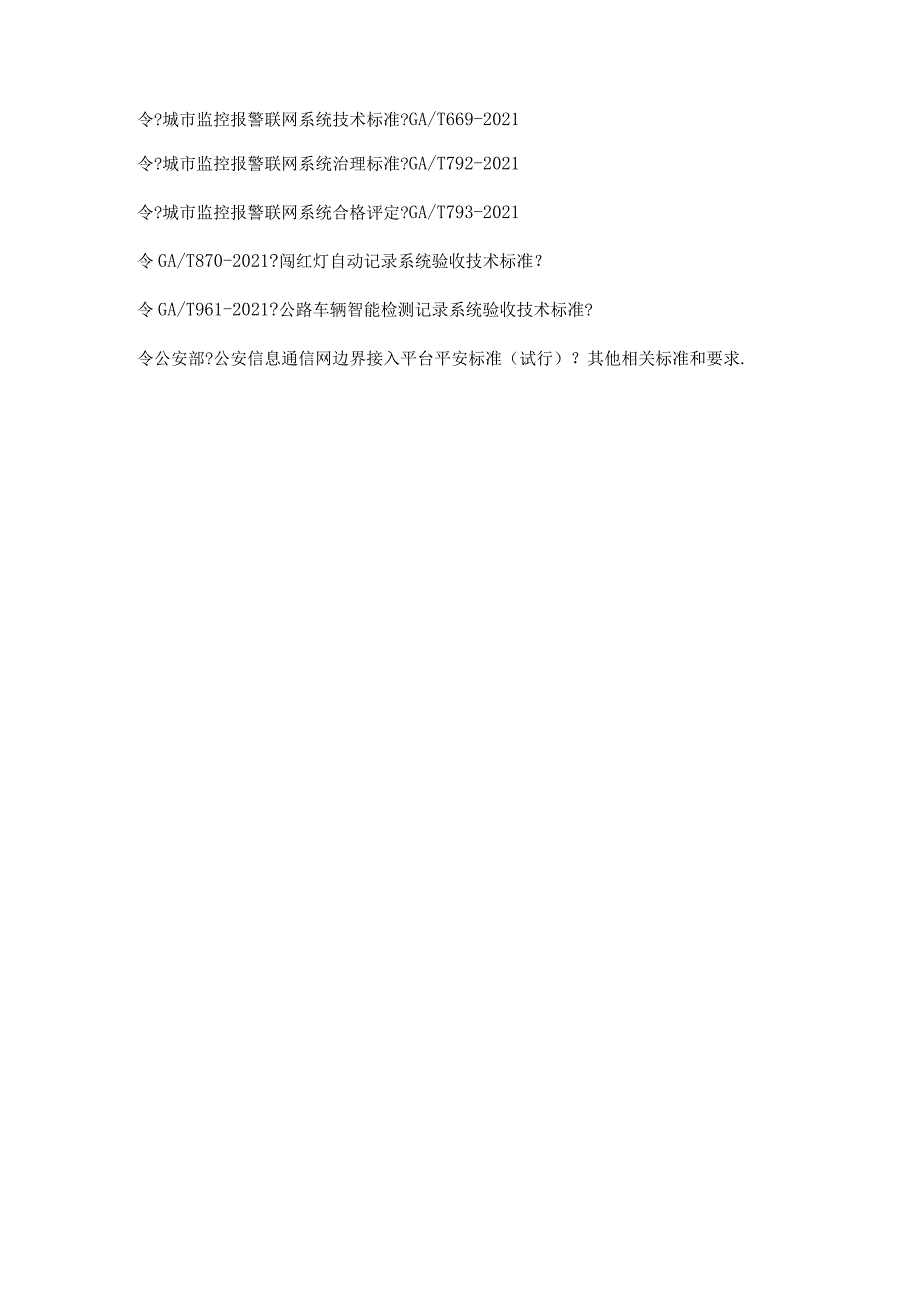

2、55-2007)令?公安交通集成指挥平台通信协议？(GA/T1049)令?平安防范工程技术标准？(GB50348-2004)令?安防视频监控系统技术要求？(GA/T367-2001)令?公安交通指挥系统工程建设通用程序和要求？(GA/Y651-2006)令?机动车、驾驶员及违法治理等相关数据库标准?2004版令?城市警用地理信息系统分类与代码？(GA/T491)令?城市警用地理信息系统图形符号？(GA/T492)令?城市警用地理信息系统建设标准？(GA/T493)令？电子计算机机房设计标准?GB50174-2021令?城市监控报警联网系统技术标准?GA/T669-2021令?城市监控报警联网系

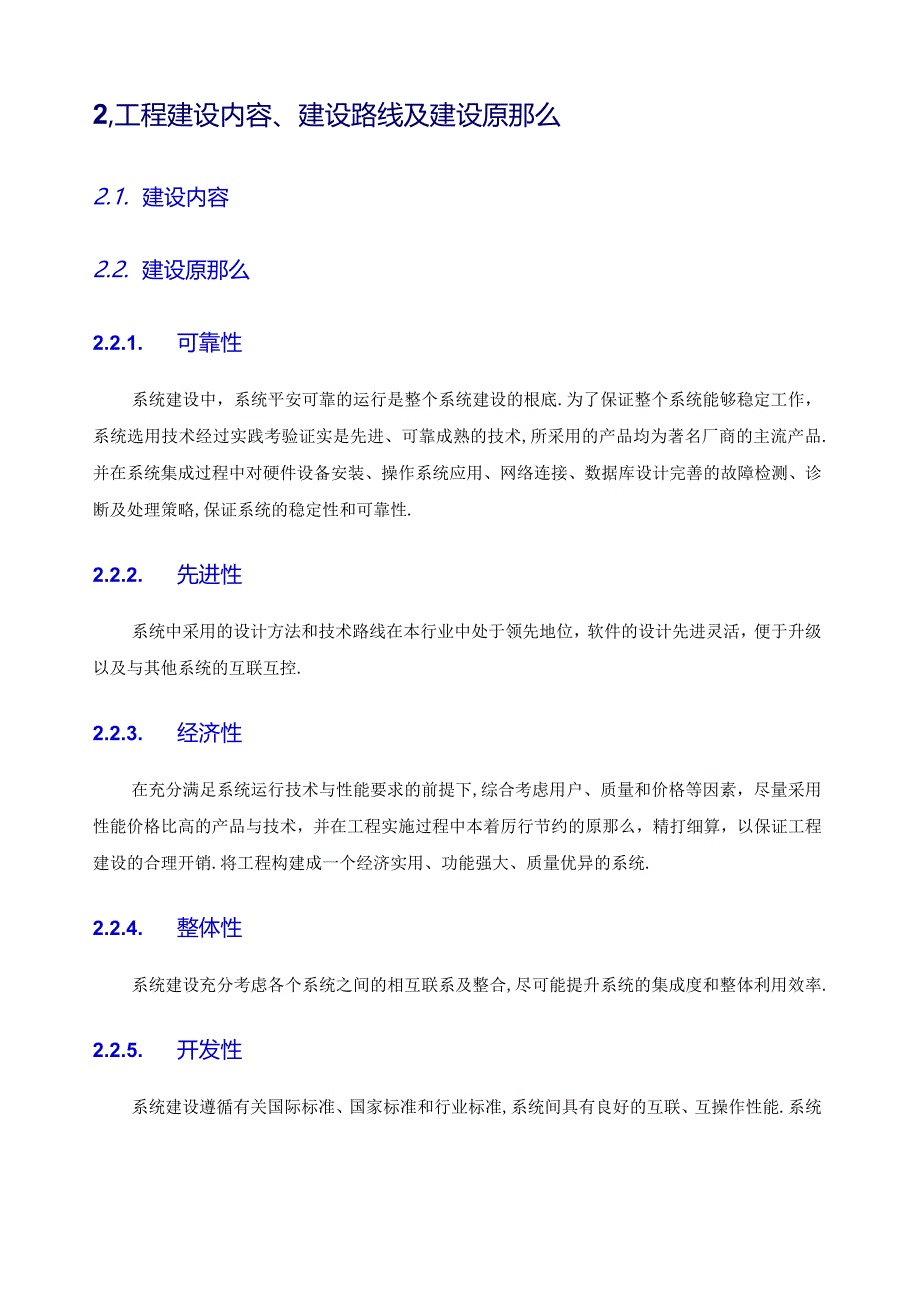

3、统治理标准?GA/T792-2021令?城市监控报警联网系统合格评定?GA/T793-2021令GA/T870-2021?闯红灯自动记录系统验收技术标准？令GA/T961-2021?公路车辆智能检测记录系统验收技术标准?令公安部?公安信息通信网边界接入平台平安标准（试行）？其他相关标准和要求.2,工程建设内容、建设路线及建设原那么2.1. 建设内容2.2. 建设原那么2.2.1. 可靠性系统建设中，系统平安可靠的运行是整个系统建设的根底.为了保证整个系统能够稳定工作，系统选用技术经过实践考验证实是先进、可靠成熟的技术,所采用的产品均为著名厂商的主流产品.并在系统集成过程中对硬件设备安装、操作系
4、统应用、网络连接、数据库设计完善的故障检测、诊断及处理策略,保证系统的稳定性和可靠性.2.2.2. 先进性系统中采用的设计方法和技术路线在本行业中处于领先地位，软件的设计先进灵活，便于升级以及与其他系统的互联互控.2.2.3. 经济性在充分满足系统运行技术与性能要求的前提下,综合考虑用户、质量和价格等因素，尽量采用性能价格比高的产品与技术，并在工程实施过程中本着厉行节约的原那么，精打细算，以保证工程建设的合理开销.将工程构建成一个经济实用、功能强大、质量优异的系统.2.2.4. 整体性系统建设充分考虑各个系统之间的相互联系及整合,尽可能提升系统的集成度和整体利用效率.2.2.5. 开发性系统建
5、设遵循有关国际标准、国家标准和行业标准,系统间具有良好的互联、互操作性能.系统基于TCP/IP网络进行设计,支持多种当今流行的网络协议.为了保证各系统设备之间能够互联、互通、互控,设计时必须考虑系统核心设备的统一性,便于以后的系统扩容.同时系统必须遵循标准通用接口，使整个系统的硬件环境、通信环境、软件环境、操作平台之间的的技术瓶颈和相互影响减至最小.2.2.6. 易维护性系统各局部均采用模块化结构，各自具有相应的软硬件自检、故障诊断和平安保护措施,并有利于用户从事简单的现场维护.3.指挥中央平台环境及硬件设计方案3.1. 环境设计方案3.1.1. 指挥中央装饰装修设计3.1.1.1 指挥大厅空
6、间布局指挥中央平台功能区域：指挥大厅办公区域.指挥大厅在应急事件时可用于决策协商，在决策会商的同时可以观察显示大屏的情况.指挥中央大厅平面图如下：配图图3-1：指挥中央大厅平面布置图指挥中央大厅共布置3排坐席,每排布置6个坐席；共24个坐席.指挥中央大厅设置一个汇报席位.3.1.1.2 指挥中央平台坐席设计指挥中央平台坐席符合人体工程学理论的要求,选择人体最正确工作点和最适宜的视线高度,设计工作台面和设备安装角度；科学合理地布置台内各种设备,考虑操作者的工作习惯,减轻操作者在长时间工作中的疲劳感；既便于使用和操作,又便于设备的安装、调试和维护.建议设计为开式台席，以下图可作参考.其优点是：现代
7、感强,功能扩充方便,台面简洁,环境整洁.3.1.1.3 指挥中央大厅装修设计指挥中央装修符合JGJ73-91?建筑装饰工程施工及验收标准?,包括采用抗静电活动地板,铝合金微孔方型吊顶、铝塑板墙面、柱面,拉丝不锈钢饰面钢化玻璃隔墙做主材.并在选材中,我们将注意各种材料色彩配合,从而保证指挥中央总体质地高雅,精致,线条流畅,具备强烈的现代风格.大厅装饰工程局部的设计遵循原那么是：合理设计,要表达出作为重要信息聚集的室内空间特点,在充分考虑网络系统、大屏幕显示系统、音响系统和计算机终端等设备的平安性、先进性的前提下,到达美观、大方的风格,有现代感.1）吊顶装修吊顶是指挥中央中重要的组成局部.在吊顶面
8、层上安装着嵌入式灯具、风口.中央大厅要求吊顶必须防尘、防火、防潮、吸音、降低电磁干扰、美观和易于拆装，同时还必须考虑空调回风.本方案采用微孔金属吊顶.微孔板既用于装饰、吸音,又在回风吊顶上用于回风.方形吊顶配嵌入式三管格栅灯具,灯具尺寸1200*600毫米.灯具与吊顶尺寸配套.考虑照度均匀,灯具采用均布.指挥中央吊顶建议采用乳白色.色泽柔和、简洁大方,符合时代美学观念.为保证吊顶上部防火、洁净无尘,需在结构吊顶下面、微孔吊顶上方墙侧面涂刷防火涂料三遍.吊顶吊杆均用胀栓固定于结构顶上，吊杆外表均刷涂防锈漆.指挥中央平台吊顶采用微孔铝合金板,安装高度紧挨横梁,保证不占用多余空间.2）墙、柱面设计铝
9、塑板是指挥中央建设工程中经常采用的墙面装饰面层材料.其外表为一层薄铝板，粘贴在PVC塑料基面上.铝板板材有多种厚度,其外表有多种颜色供选择.铝塑板具有屏蔽、防尘、隔音、保温隔热、无污染等特点,并且美观、巩固耐用.铝塑板墙面也是由骨架和面层组成.骨架有两种：一种采用轻钢龙骨石膏板；另一种采用15毫米中密度板,宽150毫米,间距150毫米.墙面基面在粘贴铝塑板前要调平.一般采用18毫米中密度板做基层.中密度板调平后粘贴三层板.在刷涂防火涂料后,作为骨架基层.基层形成后,两面刷胶,晾干后,将铝塑板粘贴牢.铝塑板粘贴时，留缝隙3亳米,注玻璃胶.铝塑板墙面外表为铝板漆面.该种隔墙优点是价格适中，安装方便
10、,外表也很清秀.缺点是缝隙注胶时难度较大.四周墙、柱面设计采用墙面吸音板和轻钢龙骨基层.墙柱而装修材料的根本要求：具备隔音、隔热和阻燃性能；具有一定的耐酸、碱性能和抗冲击性能.3）隔断设计指挥大厅的功能间隔墙推荐采用不锈钢板饰面12毫米钢化玻璃隔墙.不锈钢饰面钢化玻璃隔墙以钢化玻璃不锈钢无框自由门，平安、牢固、壮观气派,透视效果极好,衬托了中央宏观形象.在玻璃隔墙实际使用中，最初用做饰面的不锈钢镜面板尽管外观靓丽，但终因易产生眩光而被逐步淘汰,代之以发纹不锈钢饰面.指挥中央平台共需要两处分开，其中决策室与指挥大厅需要分开.4）地面装修指挥中央敷设活动地板主要有三个作用：首先,在活动地板下形成隐
11、蔽空间，可以在地板下隐蔽敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施（插座、插座箱等）；其次，由于敷设了活动地板可以在活动地板下形成空调送风静压箱，使送风均匀.止匕外,活动地板的抗静电功能也为计算机及网络设备的平安运行提供了保证.抗静电地板几何尺寸为600mm*600mm,厚度为38.5mm.抗静电活动地板安装时，同时要求安装静电泄漏系统.铺设静电泄漏地网，通过静电泄漏干线和平安保护地的接地端子封在一起,将静电泄漏掉.活动地板设计高度为0.30米,活动地板安装过程中,地板与墙面交界处,需精确切割下料.切割边需封胶处理后安装.地板安装后,用不锈钢踢脚板压边装饰.活动地板安装一定要做到
12、外表平整、接缝严密.这取决于两个方面.一是活动地板本身的精度,二是安装工艺和质量.地面装修局部全部使用陶瓷防静电地板.本工程所有防静电活动地板的安装高度为300mm.入口做收边踏步处理,用不锈钢收边.5）门窗装饰指挥大厅入口门，使用全钢防盗双开门.3.1.2. 指挥中央系统供配电3.1.2.1 供电设计指挥中央用电负荷按设备性质可分为计算机负荷及非计算机负荷.其中计算机负荷包括指挥中央内所有和计算机有关的设备.非计算机负荷包括机房内空调、照明、大屏幕显示墙等所有除计算机设备外的用电负荷.所有设备均由大楼低压配电柜提供双路独立的电源直接供电.非计算机负荷如空调、日光灯等用电设备,在起动时起动电流
13、较大、频闪较严重,均会产生高次谐波等冲击脉冲,影响电压的稳定性,导致电压波形畸变.为尽量减小非计算机负荷对计算机负荷的影响,保证计算机负荷供电电源的可靠性和电能质量.设计中采用一台配电柜APL由大楼低压配电柜井大楼竖井至四楼指挥中央大厅动力配电柜API,尽可能减小非计算机负荷对计算机负荷的影响,提升计算机负荷的电源质量.采用三相五线制380V/220V供电形式.零、地分开,充分保证供电的平安性和可靠性.供电分为照明、空调、显示墙、地面弹起插座、墙面插座、维修用六路,并预留三路备用，共计九路.（设市电配电柜1台并预留备用开关）考虑到系统以后升级、扩展等的可能性，设计在容量上预留相应的备用容量,使
14、中央整个供配电系统更平安、可靠、灵活、优质、稳定、经济且维护简便.根本供电选用市电,建议使用双回路供电网络.1）在指挥中央大厅4楼机房设置动力配电柜1个.2）指挥中央设备：计算机、通信、网络系统、大屏幕显示、照明、空调系统设备通过市电线路提供电力.3.1.2.2 配电设计选用1台动力配电柜（API）.给计算机负荷和非计算机负荷供电.配电柜的柜面配备电流表、电压表、运行状态指示灯和起停操作按钮，以便于工作人员观察设备运行情况和操作,保证工作人员的人身平安.配电柜内设有速断、过流等保护，墙面插座和地面弹起插座用的开关设有漏电保护,保护设备运行平安和人身平安.动力配电柜内均预留相应的备用开关和备用开
15、关位,主进线电缆、开关、接触器等均留有一定的充裕容量，以备以后增容和增加用电设备时使用.两台配电柜内均设有独立的市电零、地母排,便于施工中接线和检查.配电柜还设有紧急联锁接线端口，与消防紧急断电按钮相连,一旦发生火灾,能迅速切断电源,阻止火灾篁延,减少事故损失.中央区内的配电系统采用放射式（如重要设备）和树干式1如次要设备）相结合的布线方式,使集中配电和分散配电（深入负荷区）相结合,既满足指挥中央对供电的要求又可节省投资.一般的计算机设备采用均匀分布在活动地板上的地面弹起式插座供电,随用随插,方便灵活；重要的计算机设备如小型机等,采用在配电柜内直接压线的方式,更安全可靠.指挥中央所有计算机设备
16、的电源线均采用阻燃导线外穿镀锌钢管缆,保证计算机设备供电电源的电能质量.空调动力设备采用优质阻燃铜芯电缆穿镀锌电线管直接供电；其他如照明、新风机、墙面插座、地面弹起等均采用YJV导线穿镀锌电线管的方式.3.1.2.3 照明系统照明系统需满足会商调度区及其配套区域日常照明、会议照明、消防照明灯需求,部分区域需要设置多场景可调光系统.重点区域之间的照明设计,不应影响各自区域的显示观看效果.灯光照明系统应实现节能环保要求,同时应多媒体系统联动满足联合工作做场景模式设计.照明灯具采用三基色光源.照明设计应满足光线明亮且柔和,适合人们的生理需要,布局合理且操作方便,为工作人员创造良好的工作环境.本方案设
