《P·O42.5水泥需水量偏高的原因分析及解决措施.docx》由会员分享，可在线阅读，更多相关《P·O42.5水泥需水量偏高的原因分析及解决措施.docx（13页珍藏版）》请在第壹文秘上搜索。

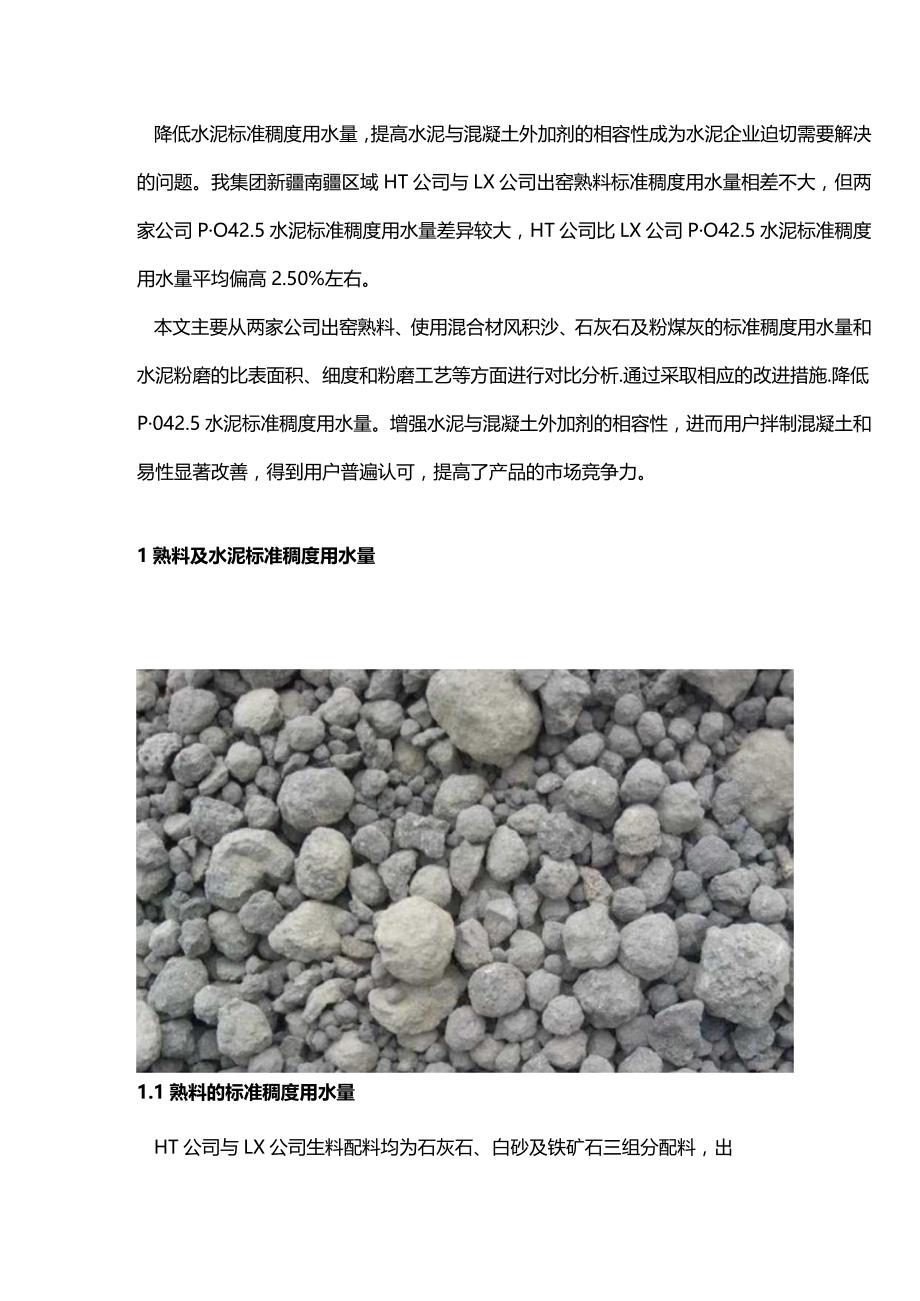

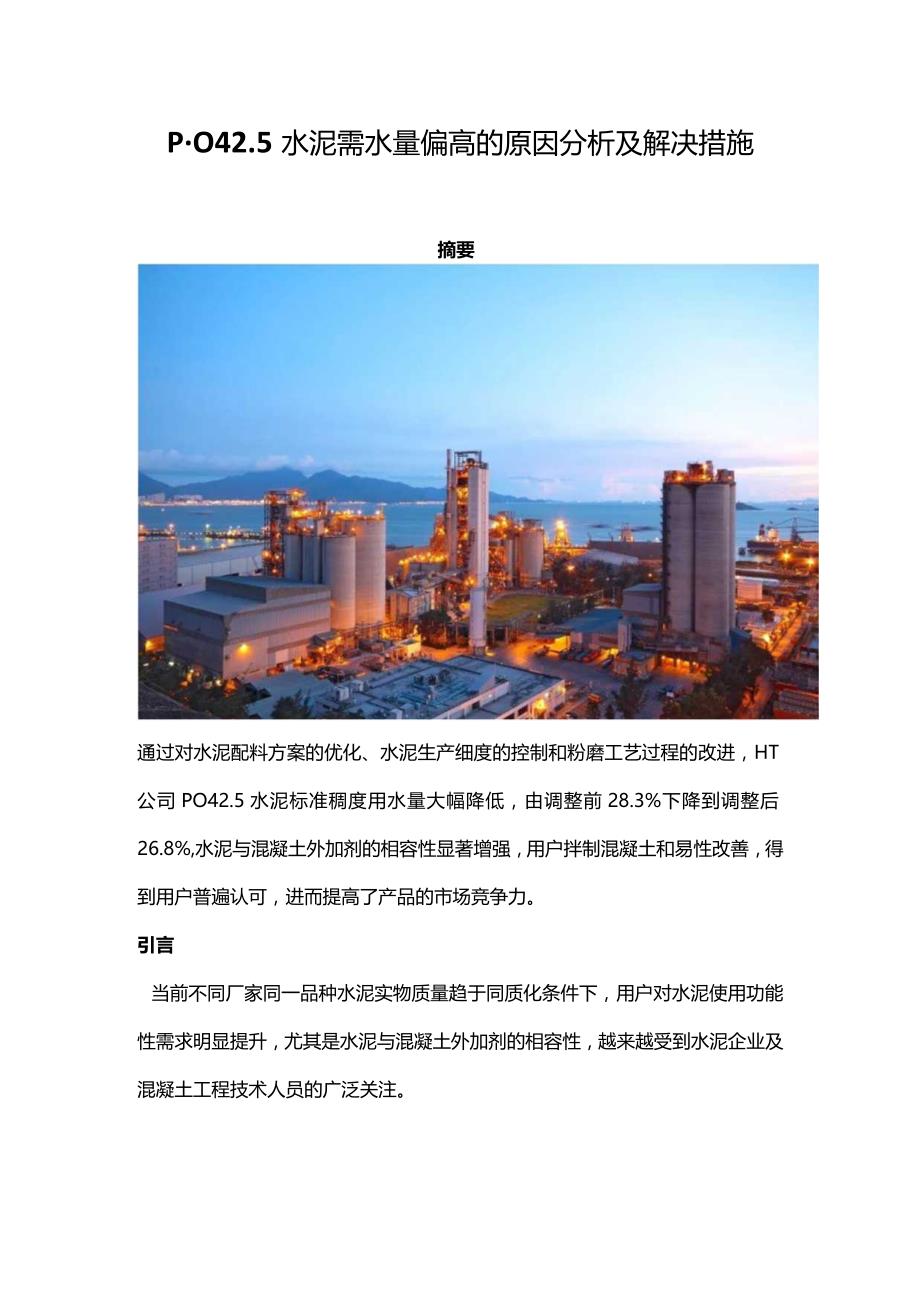

1、PO42.5水泥需水量偏高的原因分析及解决措施摘要通过对水泥配料方案的优化、水泥生产细度的控制和粉磨工艺过程的改进，HT公司PO42.5水泥标准稠度用水量大幅降低，由调整前28.3%下降到调整后26.8%,水泥与混凝土外加剂的相容性显著增强，用户拌制混凝土和易性改善，得到用户普遍认可，进而提高了产品的市场竞争力。引言当前不同厂家同一品种水泥实物质量趋于同质化条件下，用户对水泥使用功能性需求明显提升，尤其是水泥与混凝土外加剂的相容性，越来越受到水泥企业及混凝土工程技术人员的广泛关注。降低水泥标准稠度用水量，提高水泥与混凝土外加剂的相容性成为水泥企业迫切需要解决的问题。我集团新疆南疆区域HT公司与

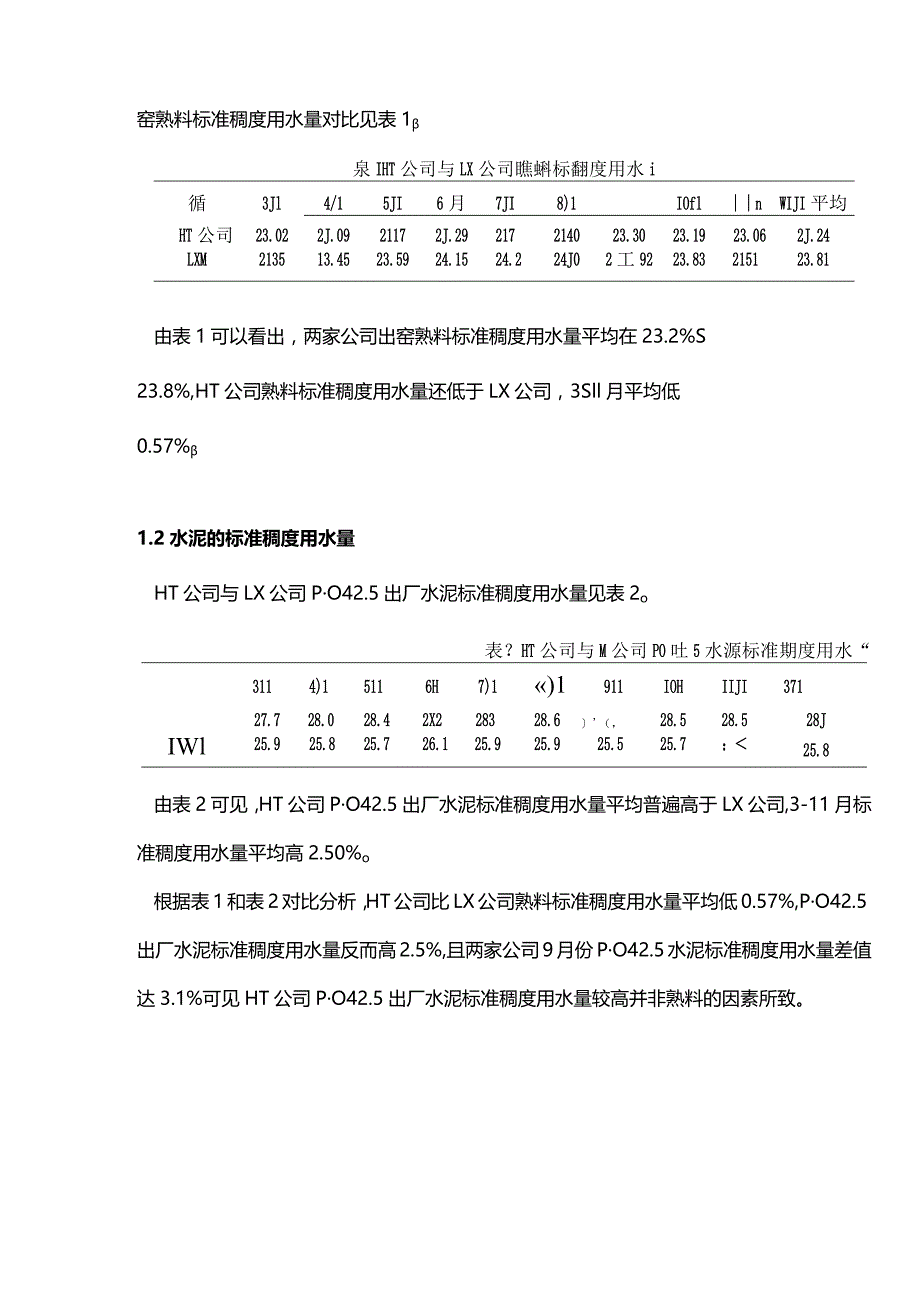

2、LX公司出窑熟料标准稠度用水量相差不大，但两家公司PO42.5水泥标准稠度用水量差异较大，HT公司比LX公司PO42.5水泥标准稠度用水量平均偏高2.50%左右。本文主要从两家公司出窑熟料、使用混合材风积沙、石灰石及粉煤灰的标准稠度用水量和水泥粉磨的比表面积、细度和粉磨工艺等方面进行对比分析.通过采取相应的改进措施.降低P042.5水泥标准稠度用水量。增强水泥与混凝土外加剂的相容性，进而用户拌制混凝土和易性显著改善，得到用户普遍认可，提高了产品的市场竞争力。1熟料及水泥标准稠度用水量1.1熟料的标准稠度用水量HT公司与LX公司生料配料均为石灰石、白砂及铁矿石三组分配料，出窑熟料标准稠度用水量对
3、比见表1泉IHT公司与LX公司瞧蝌标翻度用水i循3Jl4/15JI6月7JI8)1IOflnWIJI平均HT公司23.022J.0921172J.29217214023.3023.1923.062J.24LXM213513.4523.5924.1524.224J02工9223.83215123.81由表1可以看出，两家公司出窑熟料标准稠度用水量平均在23.2%S23.8%,HT公司熟料标准稠度用水量还低于LX公司，3Sll月平均低0.57%1.2水泥的标准稠度用水量HT公司与LX公司PO42.5出厂水泥标准稠度用水量见表2o表？HT公司与M公司PO吐5水源标准期度用水“3114)15116H7
4、)1)1911IOHIIJI37127.728.028.42X228328.6（，28.528.528JIWl25.925.825.726.125.925.925.525.7：25.8由表2可见，HT公司PO42.5出厂水泥标准稠度用水量平均普遍高于LX公司,3-11月标准稠度用水量平均高2.50%o根据表1和表2对比分析，HT公司比LX公司熟料标准稠度用水量平均低0.57%,PO42.5出厂水泥标准稠度用水量反而高2.5%,且两家公司9月份PO42.5水泥标准稠度用水量差值达3.1%可见HT公司PO42.5出厂水泥标准稠度用水量较高并非熟料的因素所致。2不同混合材水泥标准稠度用水量试验对比2
5、.1混合材风积沙HT公司与LX公司水泥混合材均为石灰石、风积沙。偶尔掺加少量粉煤灰，取两家公司风积沙，采用HT公司PO42.5水泥工业大磨生产配比，熟料及石膏掺量不变，使用等量风积沙替代其他混合材，控制水泥比表面积(3555)m2kg范围.水泥标准稠度用水量小磨试验结果见表3:表3掺用风积沙水泥标准稠度用水量小磨对比试验试验编号名称比表面枳/(11kg)标准稠度用水量/%I-IHT风积沙a35326.J1-2HT风积沙b35626.02-1LX风枳沙a35326.62-2LX风树沙b35()26.5从表3可以看出，HT公司较LX公司掺风积沙的水泥标准稠度用水量偏低约0.6%由此表明HT公司混合
6、材风积沙也不是P-042.5/15厂水泥标准稠度用水量偏高的原因。2.2混合材石灰石及粉煤灰从表4中掺石灰石、粉煤灰的水泥标准稠度用水量小磨对比试验可以看出，石灰石及粉煤灰也不是PO42.5出厂水泥标准稠度用水量偏高的原因。不同混合材的水泥小磨试验结果显示.粉煤灰对水泥需水量的影响最小，其次是石灰石，对比关系是：风积沙石灰石粉煤灰。表4掺用石灰石及粉煤灰水泥标准稠度用水量小磨试验试关编号名称比表面枳/(m2kg)标准稠度用水;出“3-1HT石灰石3X025.83-2LXG灰行37X25.94-1粉煤灰(华电)36525.54-2粉煤灰(军电)36725.3封面：秀米生成长图截图数字字体Libe
7、rationSerif,中文思源黑体3水泥比表面积及细度HT公司及LX公司PO42.5水泥比表面积及细度对比结果见表5、表6o表5P042.5水泥比表面积对比nkgC1111r11r-M)Il371月名称3月4JI56月7J8JJ9JJJl平均HT公司3763743653623683753673773783711.X公司408368351376372384381378385378表6PO42.5水泥细度(4Sm)对比%称3Jl4Jllllllrl11IOIl3-11月5月6JJ7JJ8月9n月平均IIT公司3.62.93.03.42.93.23.2LX公司12.813.911.412.612.
8、6IOJ12.513.1ILX12.3从表5可以看出，3Sll月HT公司与LX公司PO42.5水泥比表面积平均值较接近，分别为371m2/kg、378m2kg.但LX公司水泥比表面积波动较大(351408m2kg),HT公司水泥比表面积相对稳定(362378m2kg)从表6可以看HLHT公司与LX公司PO42.5细度差异较大，HT公司细度平均为3.2%,LX公司细度平均为12.3%由此可见HT公司P-042.5水泥颗粒较细是水泥标准稠度需水量偏高的主要因素之一。4水泥粉磨工艺抛落状态泄落状态周转状态球磨机钢球运动状态图解进一步从两家公司粉磨工艺对比,LX公司水泥磨的规格型号3.2mX13m.3
9、.0mX11m两台球磨机。HT公司水泥磨的规格型号为TRM4541立磨,详细配置见表7。表7LX、HT公司磨机粉磨工艺配置公司各称l.,t磨机乙配规格型号电动机功率kW1#1.X公“2井球磨机开路32nl3m1600系统3.0m11m1250HT公司汇惟TRM454I4000由表7可知，LX公司水泥粉磨工艺为球磨机开路系统.HT公司为立磨粉磨工艺，显然两家公司的粉磨工艺完全不同：众所周知，立磨粉磨系统磨制水泥完全靠挤压生成，水泥颗粒级配较差，另外立磨和球磨粉磨水泥的颗粒形貌相差也大，球磨机磨制的水泥颗粒球形度比立磨磨制的要大。由此可见HT公司PO42.5水泥颗粒形貌及颗粒分布是PO42.5出厂
10、水泥标准稠度用水量偏高的又一主要因素。5解决措施根据上述对比分析，HT公司P-042.5水泥标准稠度用水量偏高的主要原因一是HT公司粉磨PO42.5水泥细度控制偏细；二是立磨粉磨工艺水泥颗粒粒度分布过于集中，水泥颗粒球形度差，致使水泥水化速度相对较快因此，决定从水泥配料方案的优化、水泥生产细度的控制和粉磨工艺过程的改进等方面采取措施进而降低水泥标准稠度用水量。5.1 水泥配料优化水泥配料原方案为熟料82.0%84.0%,风积沙7.0%9.5%.石灰石4.0%5.0%,脱硫石膏4.5%5.0%.通过小磨、大磨试验验证，在确保熟料质量及性能稳定前提下，增加3.0%4.0%粉煤灰，降低风积沙用量。调
11、整后的配料方案是熟料82.0%83.0%,粉煤灰3.0%s4.0%、风积沙5.0%、S7.0%,石灰石3.0%s5.0%、脱硫石膏4.5%5.0%。5.2 水泥生产指标调整及控制水泥生产上控制PO42.5水泥比表面积(36015)m2kg,提高并控制P-042.5出磨水泥45m筛筛余8.0%Sl0.0%范围，SO3.含量(2.80.2)%范围。5.3 水泥粉磨工艺改进从立磨粉磨工艺上优化中控操作参数，改变原水泥磨机的操作思路，模拟开路磨的流程，拓宽水泥颗粒级配；通过选粉机叶片的转速快慢控制物料细度，由于变频调速电机控制转子的转速无级可调.将变频调速电机的频率由26.5-27.8HZ下调为24.
12、324.9Hz,相应选粉机转子的转速由768-806r/min下降到705-722rmin,从而改善物料颗粒的分级效果，达到放宽成品水泥颗粒级配的目的。调整前后水泥颗粒级配对比见表8,由表8可见,调整后粗颗粒明显增多，水泥颗粒粒径分布变宽.水泥332m的颗粒减少3.7%,32m以上颗粒增加5.2%,45m以上颗粒增加3.0%,65m以上颗粒增加了0.4%,水泥平均粒径增加了5.3m,水泥的颗粒级配更趋于合理。表8调整前后水泥颗粒级配对比项11水泥颗粒粒径分布/%平均粒径m45n65IXnI调整前11.559.013.516.31.223.8调整后9.55315.719.31.629.1对比-1
13、.7-3.72.2+3,00.45.36效果验证通过上述改进措施后，HT公司PO42.5出磨水泥在比表面积基本不变的情况下,45m筛筛余大幅提高，水泥标准稠度用水量降低1.5%。改进前后控制指标及标准稠度用水量情况见表90表9调整前后出磨水泥标准稠度用水量项n比表面积/(n2kg)45pm筛晞余/%水泥标准稠度用水一/%调整前3713.228.3调整后3658.826.8对比-65.6-1.57结束语在水泥实物质量基本稳定的前提下，通过对水泥配料方案的优化、水泥生产的细度指标调整和粉磨工艺过程的改进，HT公司PO42.5水泥标准稠度用水量大幅降低,由调整前28.3%下降到调整后26.8%,水泥与混凝土外加剂的相容性显著增强，用户拌制混凝土和易性改善彳导到用户普遍认可，进而提高了产品的市场竞争力。
