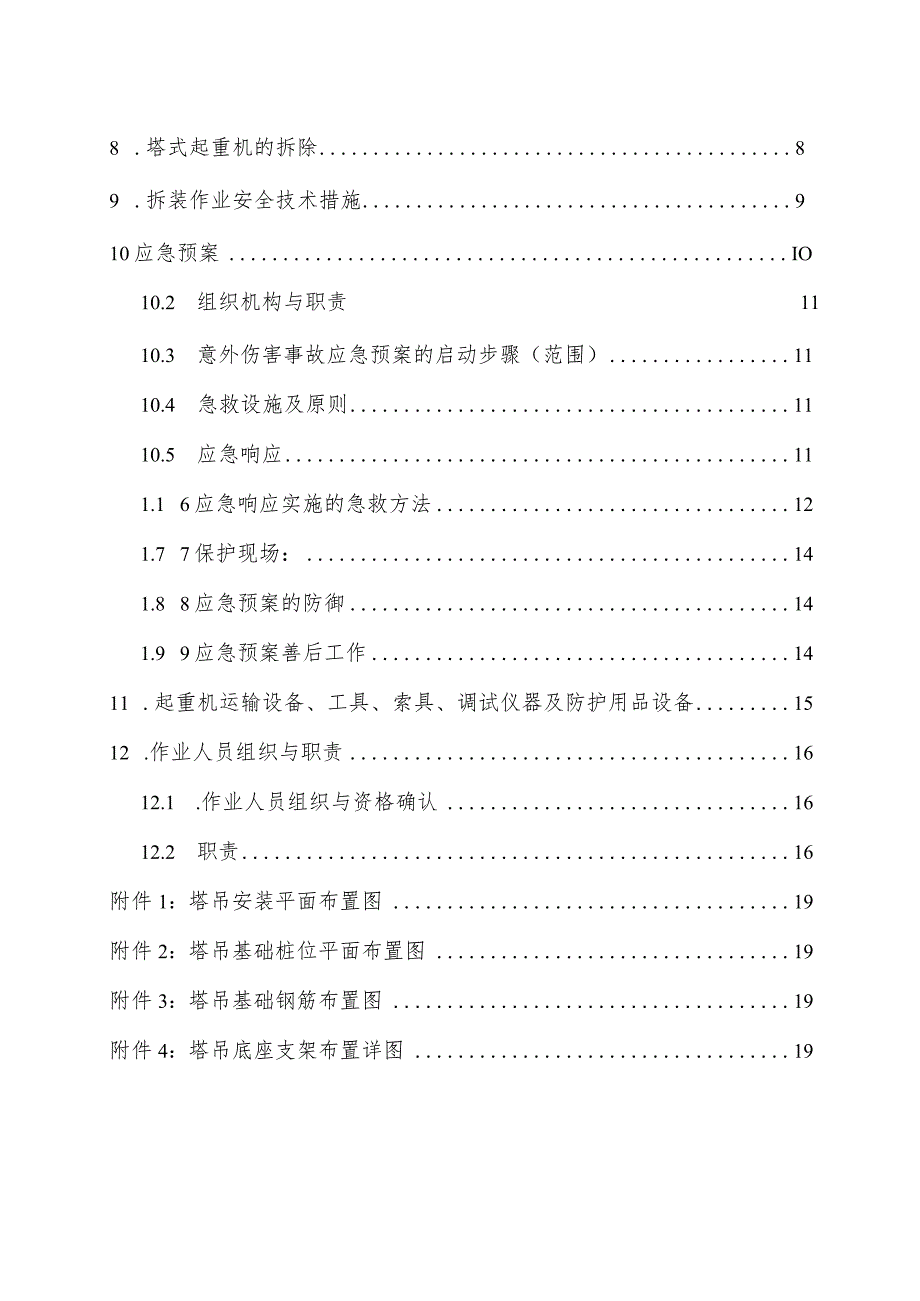

1、塔式起重机安拆方案目录1 12 ,编制依据13 .塔式起重机安装参数14 .安装准备25:匚31.1 安装程序31.2 安装后调试66 .塔式起重机顶升661顶升前注意事项.66.2顶升中注意事项763JJft764顶升完毕注意事项87 .验收、检测与登记88 .塔式起重机的拆除89 .拆装作业安全技术措施910应急预案IO1110.2 组织机构与职责10.3 意外伤害事故应急预案的启动步骤（范围）1110.4 急救设施及原则1110.5 应急响应111.1 6应急响应实施的急救方法121.7 7保护现场：141.8 8应急预案的防御141.9 9应急预案善后工作1411 .起重机运输设备、工

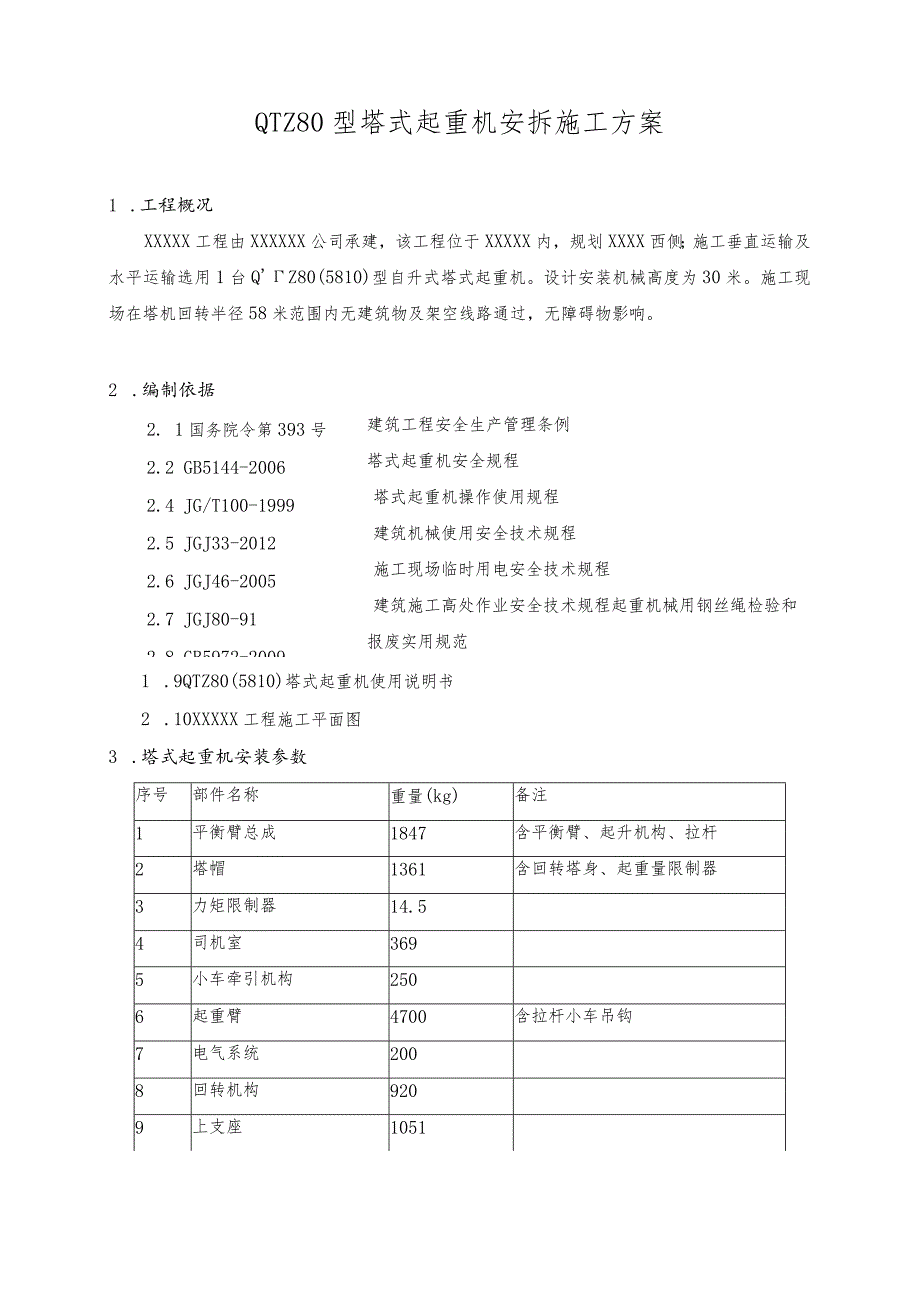

2、具、索具、调试仪器及防护用品设备1512 .作业人员组织与职责1612.1 .作业人员组织与资格确认1612.2 职责16附件1：塔吊安装平面布置图19附件2：塔吊基础桩位平面布置图19附件3：塔吊基础钢筋布置图19附件4：塔吊底座支架布置详图19QTZ80型塔式起重机安拆施工方案1 .工程概况XXXXX工程由XXXXXX公司承建，该工程位于XXXXX内，规划XXXX西侧；施工垂直运输及水平运输选用1台QZ80(5810)型自升式塔式起重机。设计安装机械高度为30米。施工现场在塔机回转半径58米范围内无建筑物及架空线路通过，无障碍物影响。2 .编制依据2. 1国务院令第393号2.2 GB51
3、44-20062.4 JG/T100-19992.5 JGJ33-20122.6 JGJ46-20052.7 JGJ80-912.8 GB5972-2009建筑工程安全生产管理条例塔式起重机安全规程塔式起重机操作使用规程建筑机械使用安全技术规程施工现场临时用电安全技术规程建筑施工高处作业安全技术规程起重机械用钢丝绳检验和报废实用规范1 .9QTZ80(5810)塔式起重机使用说明书2 .10XXXXX工程施工平面图3 .塔式起重机安装参数序号部件名称重量(kg)备注1平衡臂总成1847含平衡臂、起升机构、拉杆2塔帽1361含回转塔身、起重量限制器3力矩限制器14.54司机室3695小车牵引机构
4、2506起重臂4700含拉杆小车吊钩7电气系统2008回转机构9209上支座105110附着架1套11吊钩22412下支座166213回转塔身83214爬升架3637不含油缸、泵站15塔身标准节90016配重135004 .安装准备安装作业前，由塔机使用单位和监理单位与塔机安装技术负责人等有关人员进行一次全面检查，以防止任何隐患存在；确保安全作业。4.1 检查混凝土固定基础是否符合技术要求。混凝土强度等级应不低于C35。由施工人员对塔机基础（四角）找平，其表面平整度偏差控制在1/1000以内。4.2 2对所安装塔式起重机的各机构、各部位、结构焊健、重要部件螺栓、销轴、卷扬机构和钢丝绳、吊钩、吊
5、具以及电气设备、线路等进行检查，发现问题及时处理。4.3 对自升塔式起重机顶升液压系统的液压缸和油管及其安全装置、顶升套架结构、导向轮、挂靴爬爪等进行检查，发现问题及时处理。4.4 对安装人员所使用的工具、安全带、安全帽等进行全面检查，不合格者立即更换。4.5 检查安装作业中的辅助机械，如起重机、运输车辆等必须性能良好，技术要求能保证安装作业需要。4.6 检查电源电箱及供电线路，保证电力正常供应。4.7检查作业现场有关情况，如作业场地、运输道路等是否已具备安装作业条件。4.8技术人员和作业人员符合规定要求。4.9安全措施已符合要求。4.10对需要安装的螺栓及销进行侵油除锈处理。4.11塔机安装
6、前应认真进行检修、保养，对变形件及时修复更换，必要时全机涂刷油漆。4.12按照本方案第11节内容做好常用工具索具及材料的配备。4.13按照本方案第12节内容做好人员的组织工作。4.14由技术负责人对全体作业人员进行技术交底。4.15由安全监护人员对全体作业人员进行安全交底。4. 16由塔机使用单位XXXXX工程项目部对施工现场的道路进行铺设与平整，并清除障碍等。5.安装工序5.1 安装程序5.1.1 安装底架。将已组装在一起的底架吊在混凝土基础上，用水平仪校正底架，并柠紧地脚螺栓。5.1.2安装基础节或标准节，并进行垂直度检查，其垂直度应控制在4/1000以内（基础上有踏步的一面要与建筑物垂直
7、）。5.1.3用吊车吊起一个标准节慢慢吊装在基础节或标准节上（安装时注意标准节上的踏步和梯子要和基础节相对应），拧紧四周的连接螺栓，如图下图所示。5.1.4在地面上将爬爪架的走台、栏杆等装好，并装上爬升机构、液压泵路，加好液压油，吊起后套装在基础节和标准节外面，调整导向滚轮，使滚轮与塔身的间隙为25mm,保证爬爪搁至塔身踏步的槽内，如下图所示。5.1.5 在地面上先将上、下支座以及回转机构、回转支承、平台等装成一体，然后将这一部件吊起，安装在塔身节上，用销轴和高强度螺栓将下支座与爬升架和塔身标准节相连，如下图所示。图4-4回”部分安耀5.1.6 安装塔帽。在塔顶上连好一平臂拉杆（左右各一根），
8、然后吊起塔顶，用四个销轴固定在上支座上，注意塔顶倾斜的一面与吊臂处于同一侧，如下图所示。5.1.7 安装平衡臂。在地面上将平衡臂的走台、栏杆、起升机构、配电箱等装在平衡臂上，把两个拉杆按规定连接好并用钢丝绳固定，接好各部电线，然后将平衡臂吊起来与上支座用销轴连接，连接后抬起平衡臂成一角度至平衡臂拉杆的安装位置，安装平衡臂拉杆后，再将吊车卸载，如下图所示。5.1.8按说明书规定吊起3.3t的平衡重放在规定的位置上。如下图所示，靠近拉杆吊点处。5.1.9安装驾驶室。在地面上先将司机室的电气设备检查好以后，将司机室吊起至上支座的平台上，然后用销轴将司机室与上支座平台连接好。5.L10组装吊臂。按说明
9、书要求用相应的销轴把大臂装配在一起，在第一节和第二节连接后，装上小车吊篮，并用钢丝把小车和吊篮固定在臂架根部，然后把大臂放在Im高左右的支架上，使小车和吊篮离开地面，然后按说明书要求组装完其他臂架节，使臂长最长达到55m5.1.11组装吊臂拉杆。按说明书要求组装吊臂拉杆，并固定在上弦杆的相应支架上。注意：组装完毕，要检查各销配合的松紧度，止退装置是否起作用、开口销是否完好。5.1.12安装吊臂。按说明书要求找好重心，穿好吊绳，吊臂两端系上拖拉绳，用汽车吊将吊臂总成平衡提升，保持吊臂处于水平位置，使吊臂能顺利安装在上支座吊臂较孔o图4-10起重臂的安装吊臂与上支座连接完后，继续提升吊臂，使吊臂头
10、部稍微抬起，用起升机构钢丝绳通过塔顶和吊臂拉杆的一组滑轮拉起拉杆，先使短拉连接板能够用销轴连接到塔顶的拉板上面，然后再调整长拉杆的高度位置，使得长拉杆的连接板能够用销轴连接到塔顶的拉板上面。然后缓慢放下吊臂，使拉杆处于张紧状态（如下图）。5.1.13吊装平衡重。按说明书规定放置平衡重5块，共13.5吨。5. 5.L14电工接线。6. 1.15穿起升钢丝绳。将钢丝绳从卷筒引出，经塔顶导向滑轮后，绕过起重量限制器滑轮，再引向小车滑轮与吊钩滑轮，最后将绳端固定在臂头上。备注：基础部分有撑杆的，必须在加入标注节后，把底架上的四根撑杆安装好后才能工作。拆卸的过程即安装的逆过程。5.2安装后调试5. 2.
11、1调试工作必须在专业工程师指导下进行。6. 2.2调试内容及顺序：力矩限位一重量限位一高度限位一变幅限位一回转限位7. 2.3吊物重量要求准确无误。8. 2.4调整方法应认真按照塔机说明书。6.塔式起重机顶升塔机安装完毕需顶升加标准节，整个顶升过程中应注意以下事项。6.1 顶升前注意事项1. 1.1顶升前把要加的标准节一个个摆在大臂下面。6. 1.2调整好爬爪架导向轮与塔身之间的间隙，以23mm为宜。7. 1.3放松电缆长度略大于总的爬爪高度，并紧固好。8. 1.4在油缸开始运动前，必须检查顶升横梁是否处在正确位置。9. 1.5顶升前进行试运转，正常后方可进行升塔或降塔。9.1. 6顶升前必须
12、检查液压顶升系统各部件连接情况。9.1.1 油缸开始运动前，必须检查顶升横梁是否处在正确位置，顶升上部是否处于平衡位置，否则应加以调整，使塔身前后两边平衡。（调整方法：调整小车的位置，使得塔吊的上部重心落在顶升横梁的位置上，实际操作中，观察到爬升架上四角导向轮基本上与塔身标准节弦杆脱开时，即为理想位置）。9.1.2 顶升作业，必须在专人指挥下操作，专人照看电源，专人操作液压系统、专人安拆螺栓。非作业人员不得登上顶升套架的操作台。操作室内只准1人操作，严格听从信号指挥。6.2 顶升中注意事项6.2.1 顶升时，必须使起重臂和平衡臂处于平衡状态，并将回转部分制动住。严禁回转起重臂及其他作业。顶升中
13、如发现故障，必须立即停止顶升进行检查，待故障排除后方可继续顶升。如短时间内不能排除故障，应将顶升套架降到原位，并及时将各连接螺栓紧固。6.2.2 2.2在拆除回转台与塔身标准节之间的连接螺栓（销子）时，如出现某一处螺栓拆装困难，应将其对角方向的螺栓重新插入，再采取其他措施。不得以旋转起重臂动作来松动螺栓（销子）。6.2.3 2.3顶升时，必须确认顶升撑脚稳妥就位后，方可继续下一动作。6.2.4 顶升工作中，随时注意液压系统压力变化，如有异常，应及时检查调整还要有专人用经纬仪测量塔身垂直度变化情况。并做好记录。6.2.5 2.5顶升到规定高度后，必须先将塔身附在建筑物上，方可继续顶升。6.2.6 爬升操作中，吊臂不能旋转，油缸始终处于规定压力。6.2.7 只允许单独动作，严禁爬爪与其他动作同时进行。6.2.8 当爬爪套与塔身标准节脱离后，禁止起吊重物。6.2.9 若连续加节，每加完一节后，用塔身自身起吊下一标准节前，塔身标准节和下支座之间的高强度螺栓要全部拧紧。6. 2.10所加的标准节必须与已有的塔身标准节对齐。6.2 .11拆卸过程顶升时，其注意事项同上。但附墙及其锚固装置不允许提前拆卸，只有降到附着节时方可拆除。6.3 顶升程序6.3.1 吊起一
