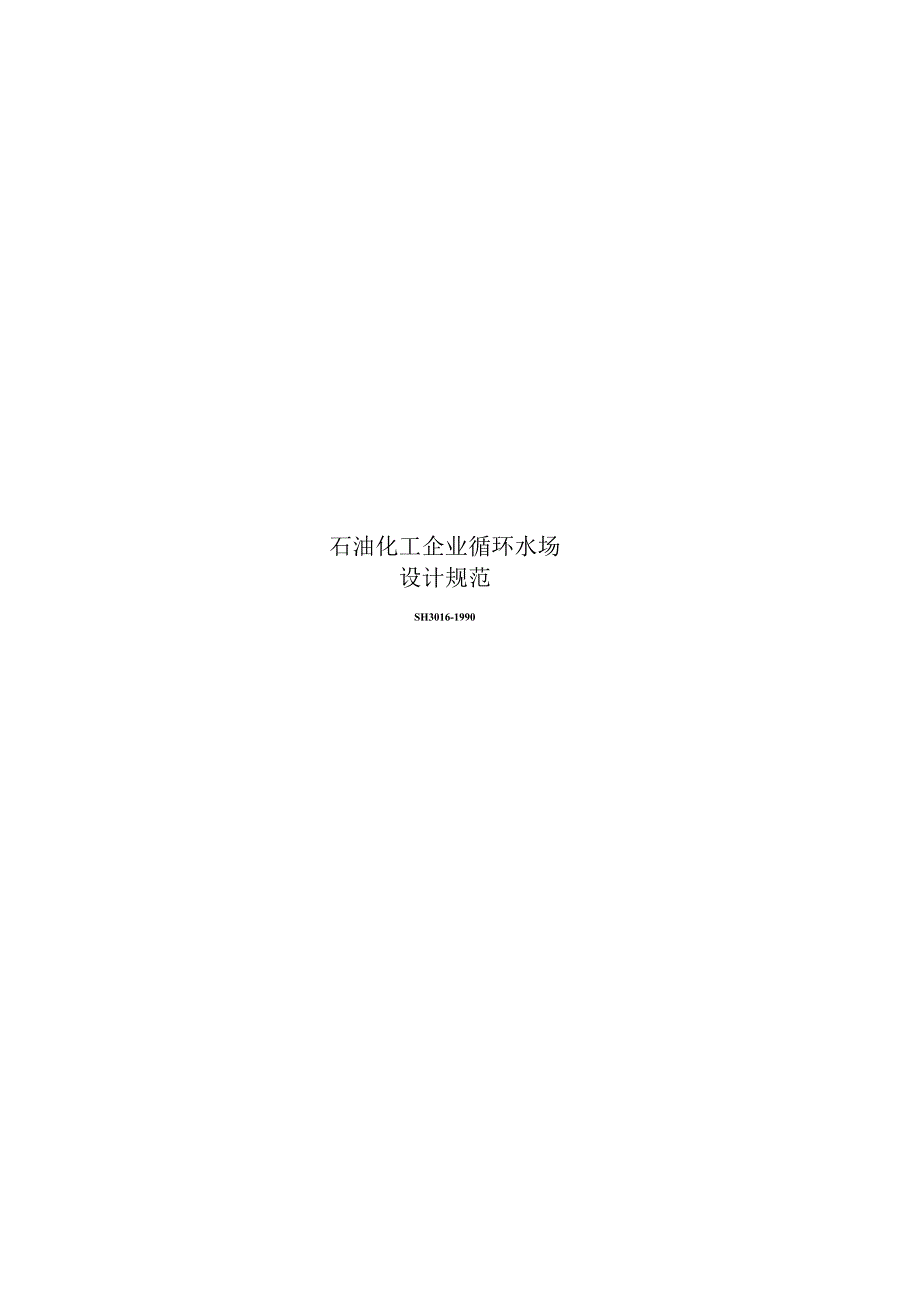

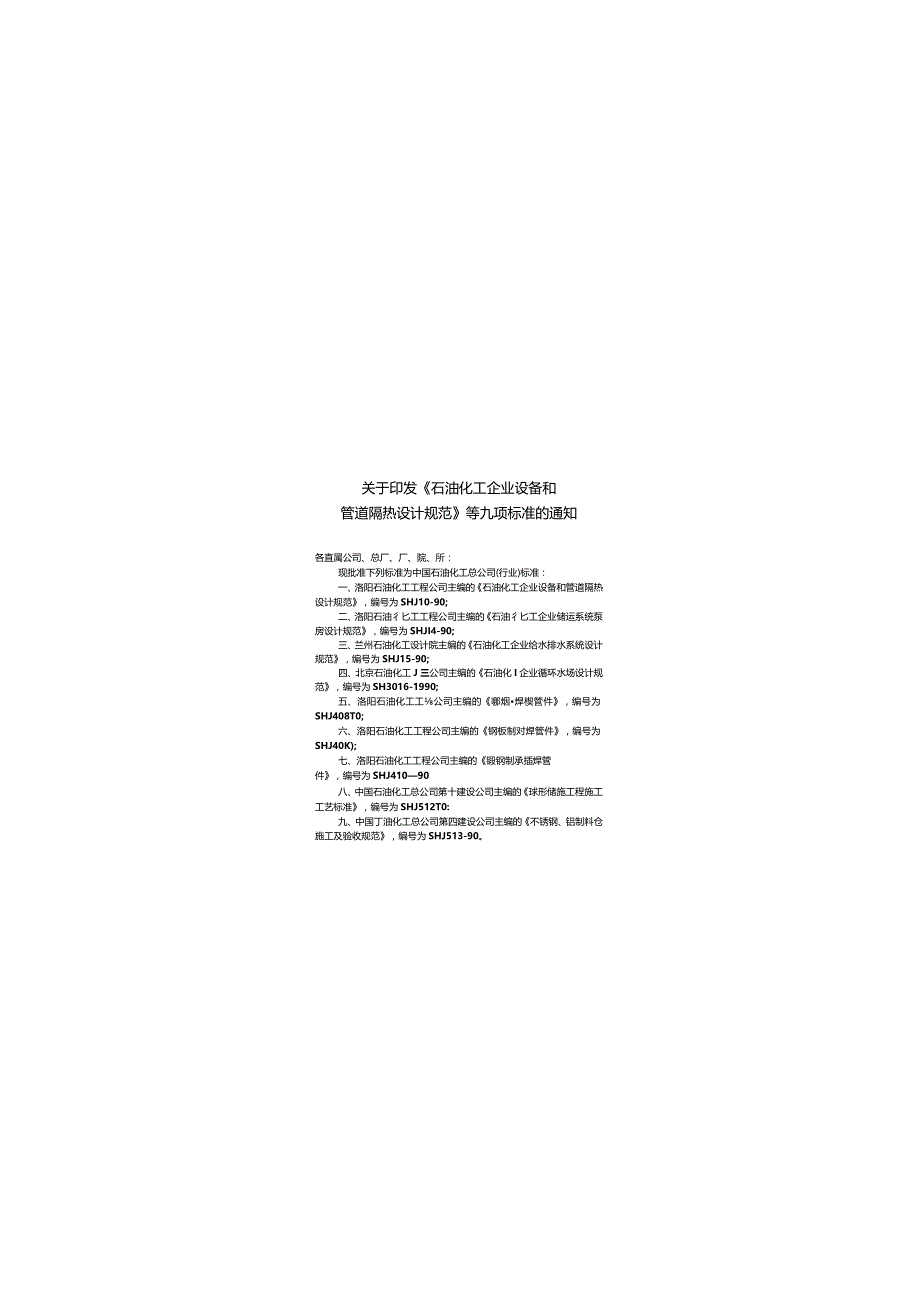

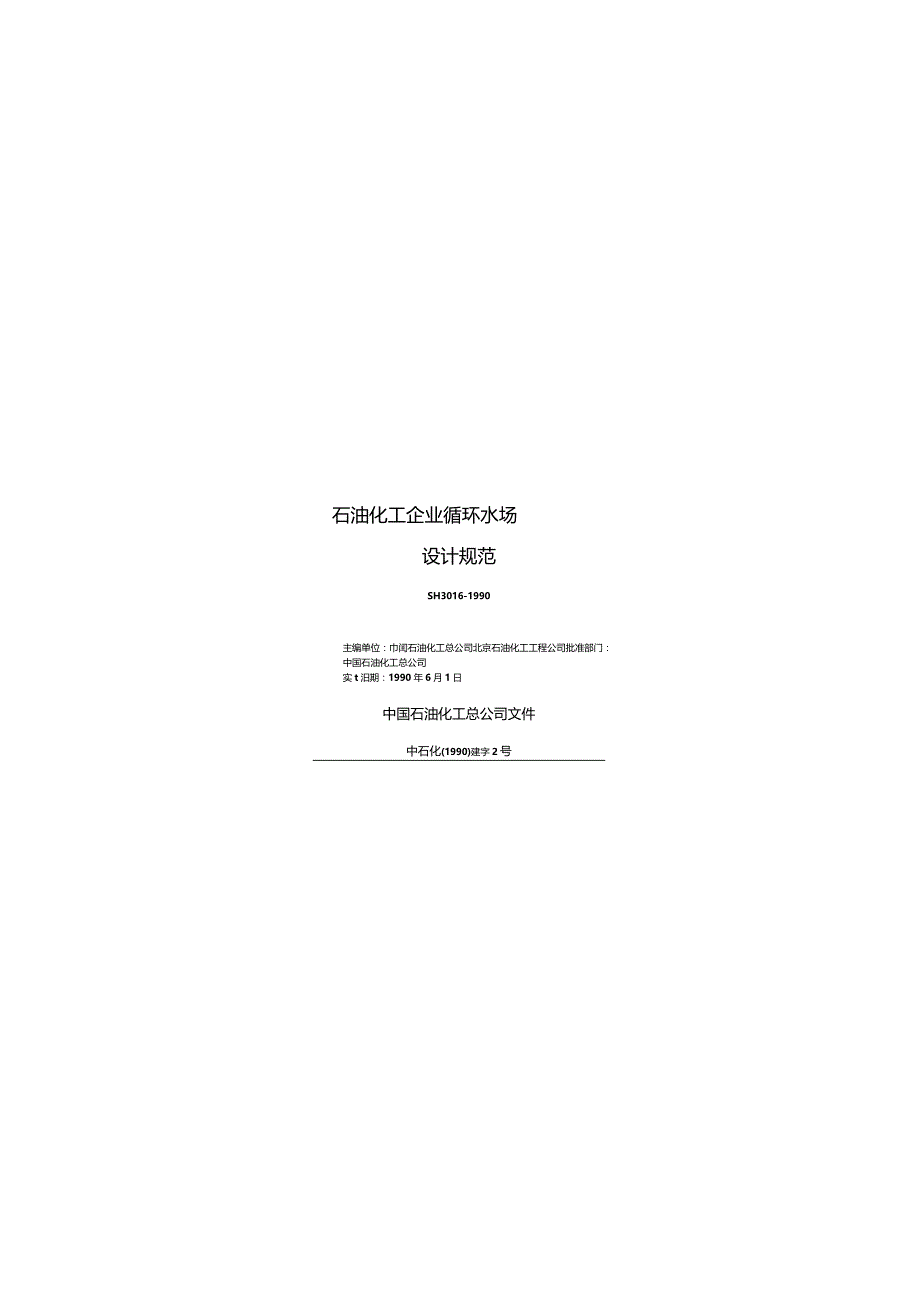

1、石油化工企业循环水场设计规范SH3016-1990石油化工企业循环水场设计规范SH3016-1990主编单位：巾闰石油化工总公司北京石油化工工程公司批准部门：中国石油化工总公司实t汨期：1990年6月1日中国石油化工总公司文件中石化(1990)建字2号关于印发石油化工企业设备和管道隔热设计规范等九项标准的通知各直属公司、总厂、厂、院、所：现批准下列标准为中国石油化工总公司(行业)标准：一、洛阳石油化工工程公司主编的石油化工企业设备和管道隔热设计规范，编号为SHJ10-90;二、洛阳石油彳匕工工程公司主编的石油彳匕工企业储运系统泵房设计规范，编号为SHJI4-90;三、兰州石油化工设计院主编的石
2、油化工企业给水排水系统设计规范，编号为SHJ15-90;四、北京石油化工J三公司主编的石油化I企业循环水场设计规范，编号为SH3016-1990;五、洛阳石油化工工公司主编的哪烟焊楔管件，编号为SHJ408T0;六、洛阳石油化工工程公司主编的钢板制对焊管件，编号为SHJ40K);七、洛阳石油化工工程公司主编的锻钢制承插焊管件，编号为SHJ41090八、中国石油化工总公司第十建设公司主编的球形储施工程施工工艺标准，编号为SHJ512T0:九、中国丁油化工总公司第四建设公司主编的不锈钢、铝制料仓施工及验收规范，编号为SHJ513-90。以上九项标准自一九九。年六月一日起实行。各项标准章节条款分别由
3、主编单位负交解糅。中国石油化工总公司一九九。年一月六日编制说明本规范是根据中国石油化工总公司(85)中石化建标字38号文的通知由我公司主编的。在编制过程中，进行了比较广泛的调查研究，总结了多年来石油化工企业循环水场设计的经验，并征求了有关设计、生产、施工、科研等方面的意见，对其中的主要问题，进行了多次讨论，最后经审查定稿。在本规范实行过程中，如发现需要修改或补充之处，请将意见和有关资料提供我公司，以便今后修订时参考.中国石油化工总公司北京石油化工工程公司一九八九年九月目录第京总RiJ1第二章设计原JM2第节般规定2第二节补充水量计算3第三节位置选定4第四节场内布就5第三章冷却塔7第一节一段规定
4、7第二节塔体结构7跳三节淋水装置8第四节配水笠置9第五节通风装置H第六节陈水8812第七节集水池12第八节逆流塔13第九节横流塔13第十节防冻与环境保沪15第四章循环水处理11笫一节一般规定17第二节阳垢和级蚀19第三节的艇控制20第四节旁泄水处理20第五节药剂的贮存和投20第大节监测和化验M第五章箱环水泵房及附履建梅）织物24第一节砧坏水泵房24第二节其它构筑物25第三节操作室和变（配）电间25第六章仪表与统制27附录一名同解林28附录二用词说明30第一章总则第L0.1条石油化工企业的循环水场的设计应满足工艺装置及其它用户对冷却水水量、水质、水温、水压的要求，保证换热设备水侧的长周期稳定安全
5、运行，并符合保护环境、节能节水、节省用地.节省药剂等方面的整求。Ml.0.2条本戏范道用于石油化工企业新建的循环水场设计。扩建、改建工程可参照执行。第1.0.3条执行本规范时，尚应符合现行有关标准规范的要求.第二章设计原则第一节一般规定第2,Ll条应根据工厂分期建设的要求，各装置（单元）的平面位置、高程，升停车与检修期的安排，及其对水量、水侦、水温、水压的要求设置集中或分散的循环水场。第2.1.2条生产过程中直接与工艺物料接触受到污染的冷却水应设置独立的循环水场。第2.1.3条循环水场的设计冷却水量应按建厂地区夏季冷却塔出水可能达到的温度和工艺换热设备对水温的要求，经技术经济比较后确定。第2L
6、4条进塔空气干、湿球温度宜采用能代表冷却塔所在地区气象特征的当地气象台（站）资料，按湿球温度频率统计法计算的近期不少于连续5年最热期（一般为3个月）频率为5$10$的干、湿球温度昼夜平均值取值。第2L5条冷却塔出水的设计温度应经技术经济比较确定，也可按进塔空气的设计湿球温度加45C计算。第2L6条循环水的水质应满足用户对阻垢、缓蚀与防腐度等的要求，且不影响冷却塔淋水装置的正常操作。第2.1.7条循环水给水设计压力应按多数用水设备的压力要求确定.个别时水压要求较高的用水设备宜采用局部升压措施，第2.1.8条循环水的问水宜利用余压送往冷却塔：当不能利用余压时，可采取重力流回水或局部升压措施。第二节
7、料光水计算第2.2.1条循环水场设计应通过水量平衡计算确定循环水系统的最大小时给水耿和补充水鼠。计算水量平衡时，水量损失应包括：冷却塔的蒸发损失水量、风吹的损失水量和排污水猿（包括用户在生产过程中不可回收的水量），第2.2.2条冷却塔的蒸发损失水fit可按下式计如：Qe=KQ（2.2.2）式中Q-蒸发损失水量（米/时）；l一一冷却塔进、出水温度差（C）;Q一一循环水址（米3/时）；K一系数（O）,可按表2.2.2取位.气温为中间值时可用内插法计算。系数K表2.22气温CC）-10010203040K(1)0.00080.00100.00120.00110.00150.0016注：表U土温指触哗
8、周围的町干球温暖第2.2.3条冷却塔的风吹损失水量应采用同类型冷却塔的实测数据。当无实测数据时，可根据冷却塔除水器的形式，按循环给水量的0.10.5Wi0第224条循环水系统的116亏水量可按下式计算：0-三2i-Qu（2.2.4）-I式中Qb排污水量（米3/时）；Q0一蒸发损失水量侏3/时）；Qw风吹损失水量侏V时）；N浓缩倍数，可取25。第225条循环水系统的补充水量可按下式计算：Qm=Q，,+Qw+Qb（2.2.5）式中Qm一卜充水量米/时）；其余符含义同前。第226条循环水系统的排污宜集中在循环水场内进行。用户在生产过程中排放的水量必瘫制在循环水系统的允许排污水量的范围内。第三节位置选
9、定第2.31条循环水场位置应按下列原则综合考虑选定：一、靠近用水量大的工艺装置户）；二有足螂蜴地（包括施I、检修坳眇；三、便于电力、给水、材料、药剂的供应和设备的维护检修：四、具备良好的工程地质条件；五、符合防火、防爆、安全防护等的有关要求：六、与周围环境和建、构筑物协调。第2.3.2条冷却塔宜建T邻近建筑物、构筑物、变电站的最小频率风向的上风侧。第2.3.3条循环水场应设在工艺装置的防爆区以外。当电气设备与仪表安装在防爆区内时，应按有关防爆规范设计。第2.3.4条循环水场不应靠近加热炉、焦炭塔等热源体和空压站吸入口，不得设在污水处理场、化学品堆场、散装库以及煤焦、灰渣、粉尘等的露天堆场附近。
10、第2.3.5条机械通风冷却塔与生产装置边界线或独立的明火设密的净距不应小了30米。设在生产装置内的小型冷却塔不受此限。第四节场内布置第2.4.1条循环水场内建筑物、构筑物应充分利用地形，合理布置。冷却塔水池宜采用地上式或半地上式。第2.4.2条单侧进风的冷却塔的进风口宜面向夏季主导风向，双侧进风的塔的进风口宜平行于夏季主导风向。第2.4.3条6格以上的冷却塔宜双揖布置，每拌长度与宽度之比不宜大于5:1。第24.4条两排以上的塔组,长轴在同直线上时，相邻塔组的净距宜为34米，长轴相互平行时，塔组间净距不得小丁进风口高度的4倍。第2.4.5条周围进风的圆形或多边形冷却塔之间的净距不得小于进风口高度
11、的4倍。第2.4.6条冷却塔的进风口必须具备不阻碍进风的条件.第2.4.7条机械通风横流式冷却塔进风门侧与其它建筑物的净距不应小于塔的进风口的高度。第24.8条循环水场的仪表控制室、变配电间及水处理投药间等在与泵房合建。第2.4.探循环水场内的水管道宜埋地敷设。蒸汽、压缩空气、润滑油、化学药剂等管道应架空或管沟敷设，并应有必要的保温、吹扫、放空等措施。第2.410条循环水场的泵房和冷却塔的四周应铺砌，并设检修道、巡回道、回车场等，其余空地应植草皮或铺石子，塔进风口附近严禁植树。第三章冷却塔第一节一般规定第3.Ll条冷却塔宜采用逆流式或横潦式的机械抽风冷却塔。第3.1.2条冷却塔的热力计算宜采用
12、熔差法或经验雄.第3.1.3条热力计算时应按工业企业建成后可能形成的小气候和冷却塔运转时海空气回流造成的影响，对气象参数进行修正。第3L4条热力计算时，宜采用同型工业塔的实测热力特性数据。当无实测资料时，可采用模拟塔的试验数据，但必须对模拟试验数据进行修正。第3.1.5条冷却塔的通风阻力宜按同型工业塔的实测总阻力系数进行计算.当无实测资料时，可按经验方法计算。第二节塔体结构第3.2.1条冷却塔的主框架直采用钢筋混凝土结构或钢结构。塔体的用护结构应选用防渗漏、抗冻融的材料。第3.2.2条冷却塔内空气潦通部位的构件应采用气流阻力较小的断面和形状。第3.2.3条与水、汽接触的构件、管道和机械设备均应
13、采取防腐蚀措施.第3.2.4条冷却塔应有下列设施：一、通向塔顶平台的梯子：二、同样相邻塔塔顶平台的过桥：三、风机的维修平台和通往配水装置的直梯：四、通向塔内的门和走道：五、风简检修门和观察窗：六、避留、接地保护和照明.第3.2.5条塔的各类门应向外开启，并应有良好密封。第3.2.6条冷却塔应留有安装监测和测试仪表的措施。第三节淋水装置第3.3.1条淋水装置的型式和填料种类应按下列因素综合考虑确定：一、塔型和淋水密度、水气比等操作参数：二、填料的热力特性和阻力特性；三、风机的风量和风乐特性；四、循环水的水温和水质；五、填料的物理性能和化学性能：六、填料的价格和供应条件：七、加工、安装和维护检修条
14、件.第3.3.2条填料的材质和表面形状应具有良好的亲水、溅水、布水等性能。第3.3.3条填料可采用工程塑料、钢筋混凝土、石棉水泥或木、竹等的制品。第3.3.4条瓶环水悬浮物和油含量较低时，可采用薄膜式填料“薄膜式的填料组合件每平方米应能承受1.5千牛（150公斤力）。第3.3.6条填料应满铺在淋水装置区，并有合理的支撑结构.第四节配水装置第3.4.1条配水装置应满足配水均匀、通风阻力小，能耗低和便于维修等要求，并根据塔型、水量和水灰进行适当选择。第3.4.2条管式配水应符合下列要求：一、配水管宜环状布置：二、配水干管的起始断面流速宜为l.0l.5米/秒；三、管材宜采用塑料管或金属管：如采用金属
15、管应用法兰连接并采取防腐措施：四、管道应有支承和固定措施.第3.4.3条槽式配水应符合下列要求：一、主水槽的起始断面流速宜为0.8L2米/秒：配水槽的起始断面流速宜为050.8米/秒；二、当进水量为设计水量的80%时.配水槽内的水深应大于喷嘴内径的6倍，且不得小于150毫米：三、配水槽应有适当的超高，使进水量为设计水量的1105时水槽不产生溢流；四、配水槽断面净宽不宜小于120注米：五、主、配水梢槽底均应水平：配水梢宜设盖板：六、水槽连接处应微滑，水流转弯角不宜大于90度。M3.4.4条池式配水应符合下列要求：一、配水池液位应平稳，池内应设置稳压盒：二、配水池底应水平：池顶应设盖板：三、配水池应能适应塔设计水量的50%130%范用的变
