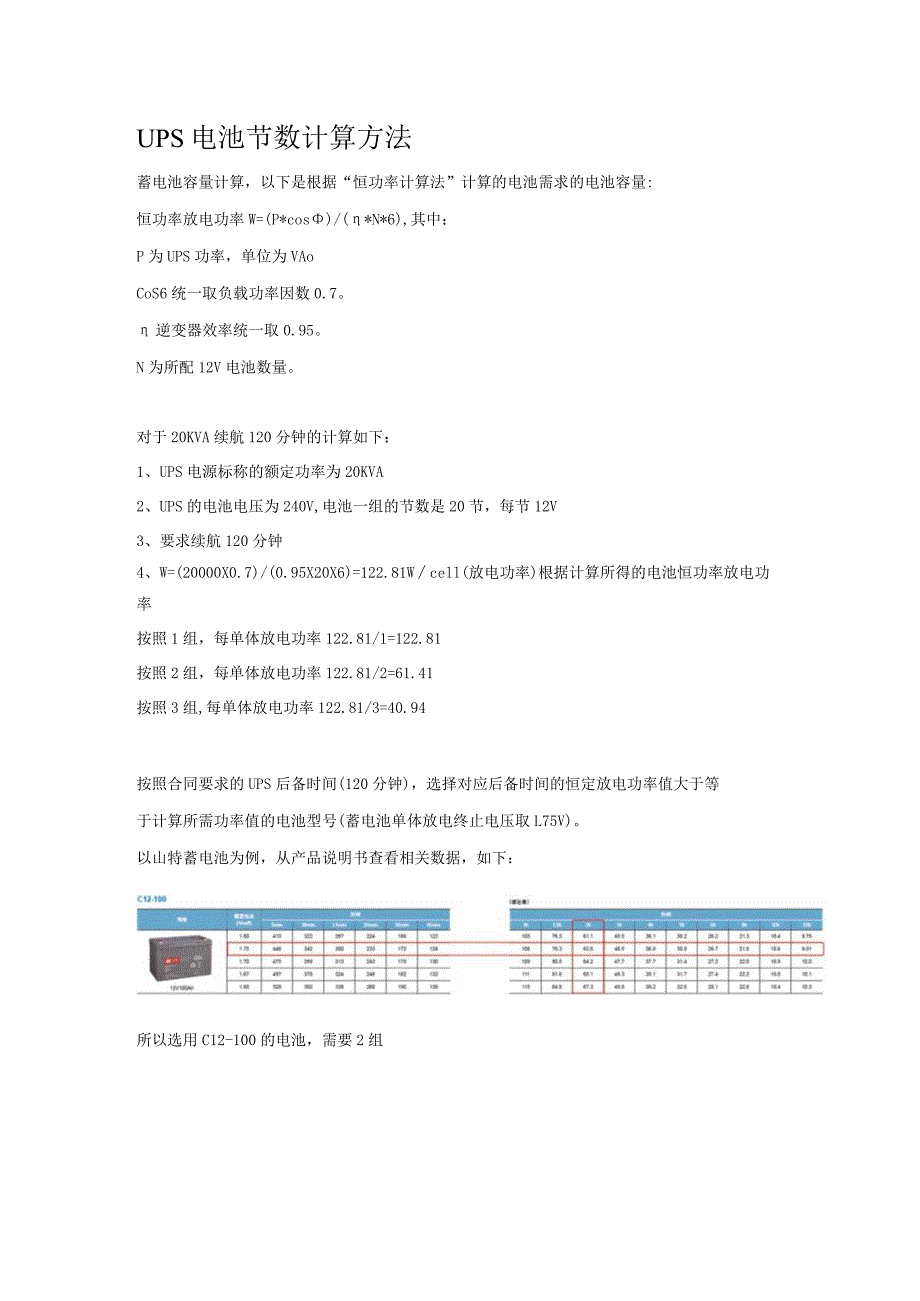

UPS电池节数计算方法蓄电池容量计算，以下是根据“恒功率计算法”计算的电池需求的电池容量:恒功率放电功率W=(P*cos)/(*N*6),其中：P为UPS功率，单位为VAoCoS6统一取负载功率因数0.7。逆变器效率统一取0.95。N为所配12V电池数量。对于20KVA续航120分钟的计算如下：1、UPS电源标称的额定功率为20KVA2、UPS的电池电压为240V,电池一组的节数是20节，每节12V3、要求续航120分钟4、W=(20000X0.7)/(0.95X20X6)=122.81Wcell(放电功率)根据计算所得的电池恒功率放电功率按照1组，每单体放电功率122.81/1=122.81按照2组，每单体放电功率122.81/2=61.41按照3组,每单体放电功率122.81/3=40.94按照合同要求的UPS后备时间(120分钟)，选择对应后备时间的恒定放电功率值大于等于计算所需功率值的电池型号(蓄电池单体放电终止电压取L75V)。以山特蓄电池为例，从产品说明书查看相关数据，如下：所以选用C12-100的电池，需要2组
