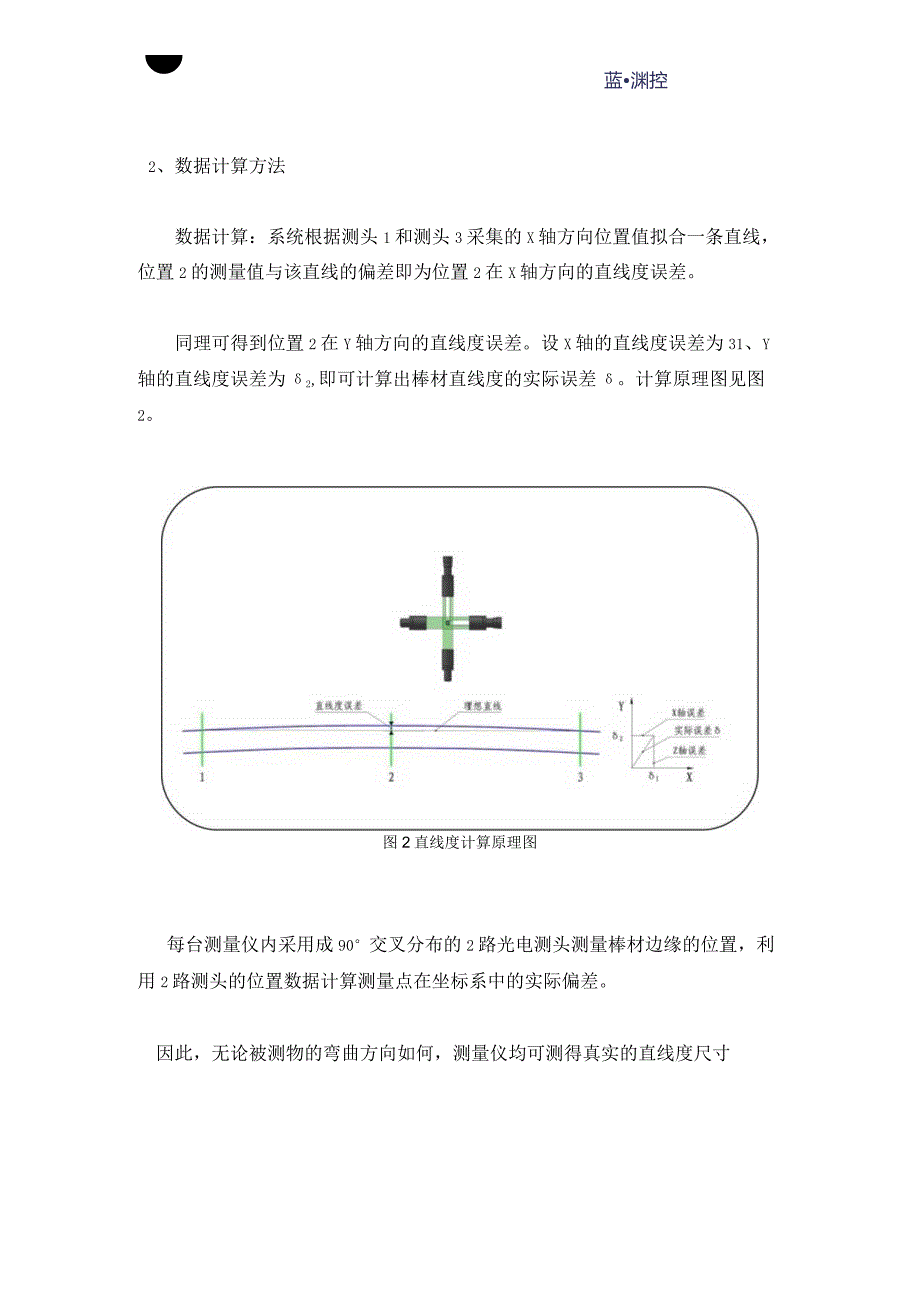

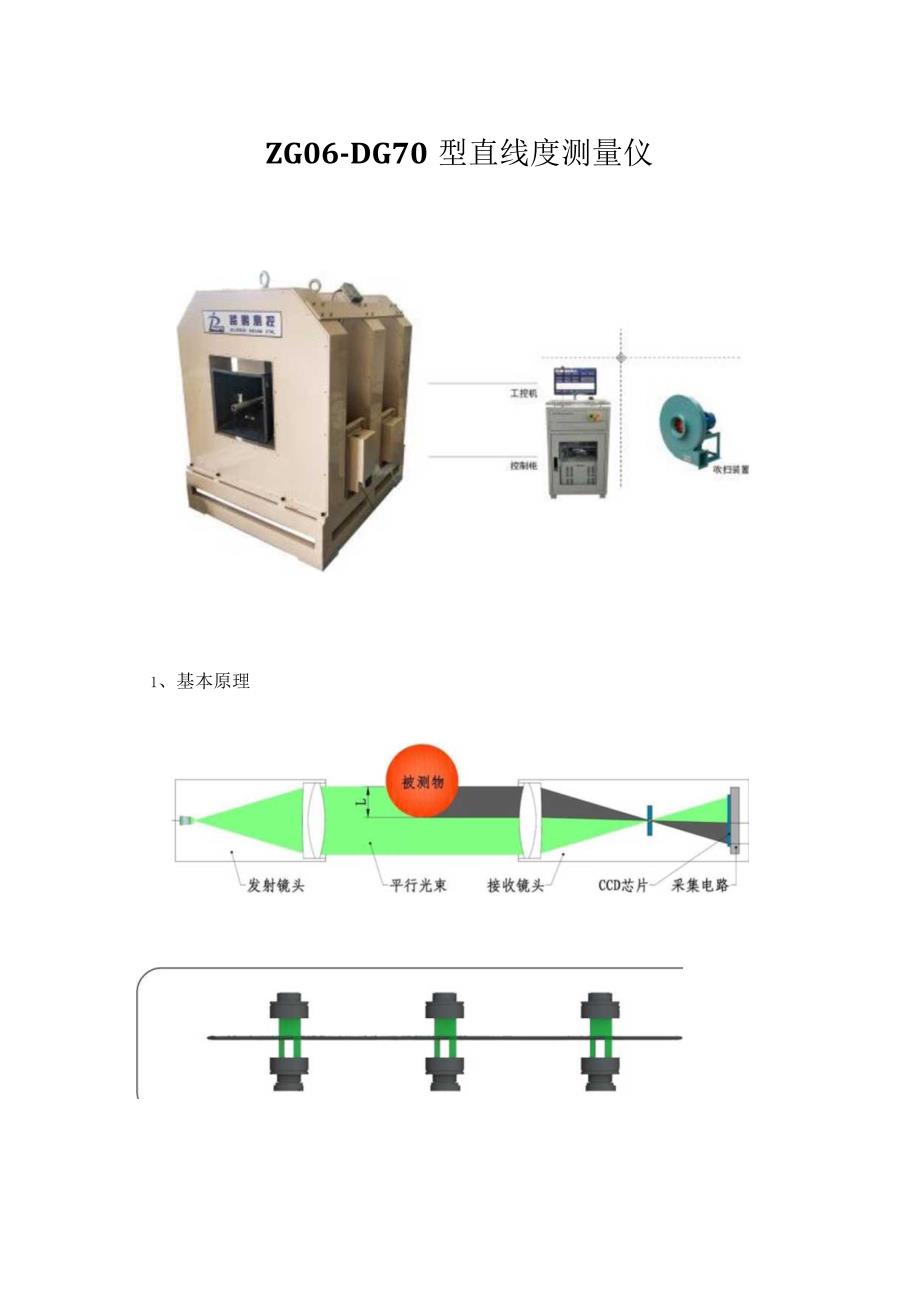

1、ZG06-DG70型直线度测量仪1、基本原理蓝渊控2、数据计算方法数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为31、Y轴的直线度误差为2,即可计算出棒材直线度的实际误差。计算原理图见图2。图2直线度计算原理图每台测量仪内采用成90交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸蓝渊控2、技术参数(1)可测棒材直径范围(mm)：(2)直线度测量精

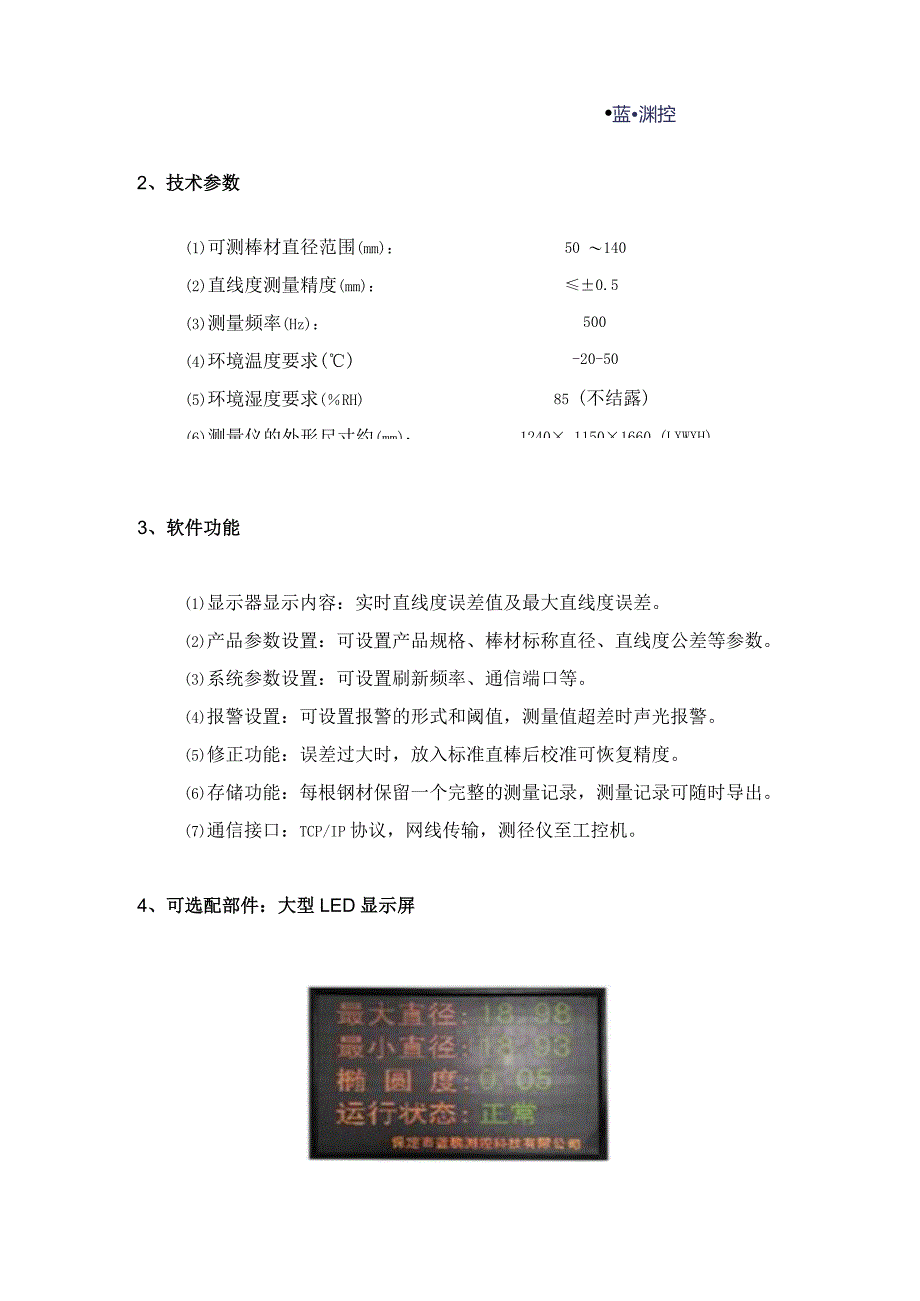

2、度(mm)：(3)测量频率(Hz)：(4)环境温度要求()(5)环境湿度要求(RH)(6)测量仪的外形尺寸约(mm)：50 1400.5500-20-5085 (不结露)1240 11501660 (LXWXH)3、软件功能(1)显示器显示内容：实时直线度误差值及最大直线度误差。(2)产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。(3)系统参数设置：可设置刷新频率、通信端口等。(4)报警设置：可设置报警的形式和阈值，测量值超差时声光报警。(5)修正功能：误差过大时，放入标准直棒后校准可恢复精度。(6)存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。(7)通信接口：TCP/IP协议，网线传输，测径仪至工控机。4、可选配部件：大型LED显示屏6、适用范围ZG06-DG70型直线度测量仪这个型号主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。在线直线度测量仪应用后能实时检测直线度尺寸，遇到不合格品实时提示，这样工作人员能及时反映,将不合格品归置到一个位置,稍后将其进行重新矫直,保证每个产品都符合标准。整个系统中测量仪安装在产线合适位置上，用于监测通过测量仪的测量体是否符合标准。控制柜则安放在控制室或其它环境适合电脑工作的室内，用于测量数据的监测与直线度测量仪的控制。
