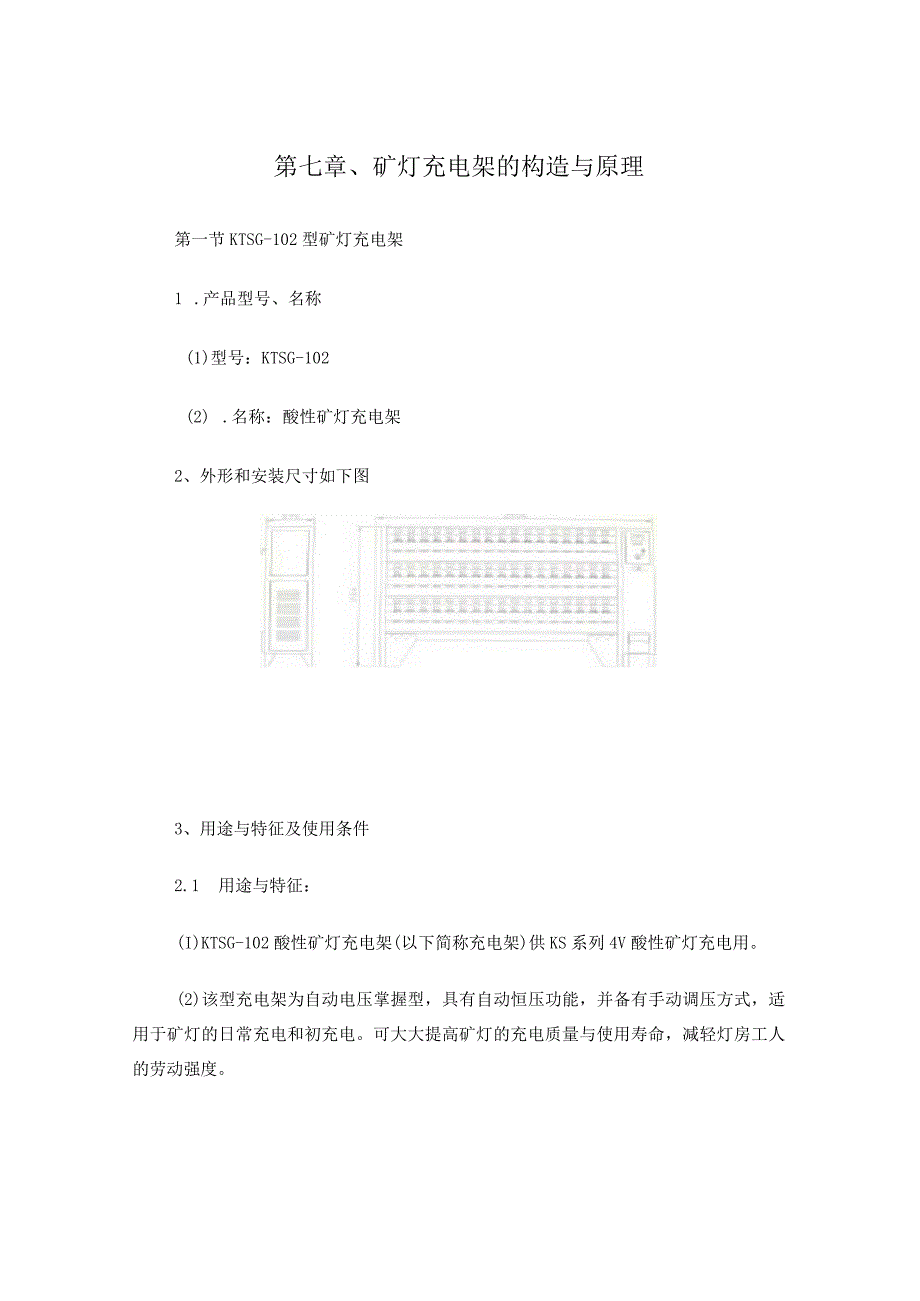

1、第七章、矿灯充电架的构造与原理第一节KTSG-102型矿灯充电架1 .产品型号、名称(1)型号：KTSG-102(2) .名称：酸性矿灯充电架2、外形和安装尺寸如下图3、用途与特征及使用条件2.1 用途与特征：(I)KTSG-102酸性矿灯充电架(以下简称充电架)供KS系列4V酸性矿灯充电用。(2)该型充电架为自动电压掌握型，具有自动恒压功能，并备有手动调压方式，适用于矿灯的日常充电和初充电。可大大提高矿灯的充电质量与使用寿命，减轻灯房工人的劳动强度。(3)充电架承受薄钢板构造，充电位双面分三层布置，电源箱为立柜式，置于架体一侧。(4)充电架每个充电位上设有锁灯装置；配电流安排器式充电指示器；
2、正面开门；钮子开关、自动电位器内置；充电机构垂直安装。2.2 使用条件(1)海拔不超过100O米。(2)产品工作的室内环境温度应不低于TOC不高于+40。(3)工作场所的空气最大相对湿度不大于85%(相应空气温度为205C时)(4)产品应安装在无剧烈振动的场所(5)产品应安装在无易燃气体、无爆炸粉尘的场所(6)外接沟通电网电压波动范围应不人于10%4、技术参数4. 1额定沟通电源源输入：3相、380伏、50赫、2.5安4.2额定直流输功率：750瓦4. 3效率：265%(当COSf20.72时)4.4 直流输出：(1)自动恒压：50.1伏(电源输入为38010%伏，直流输出总电流为15-150

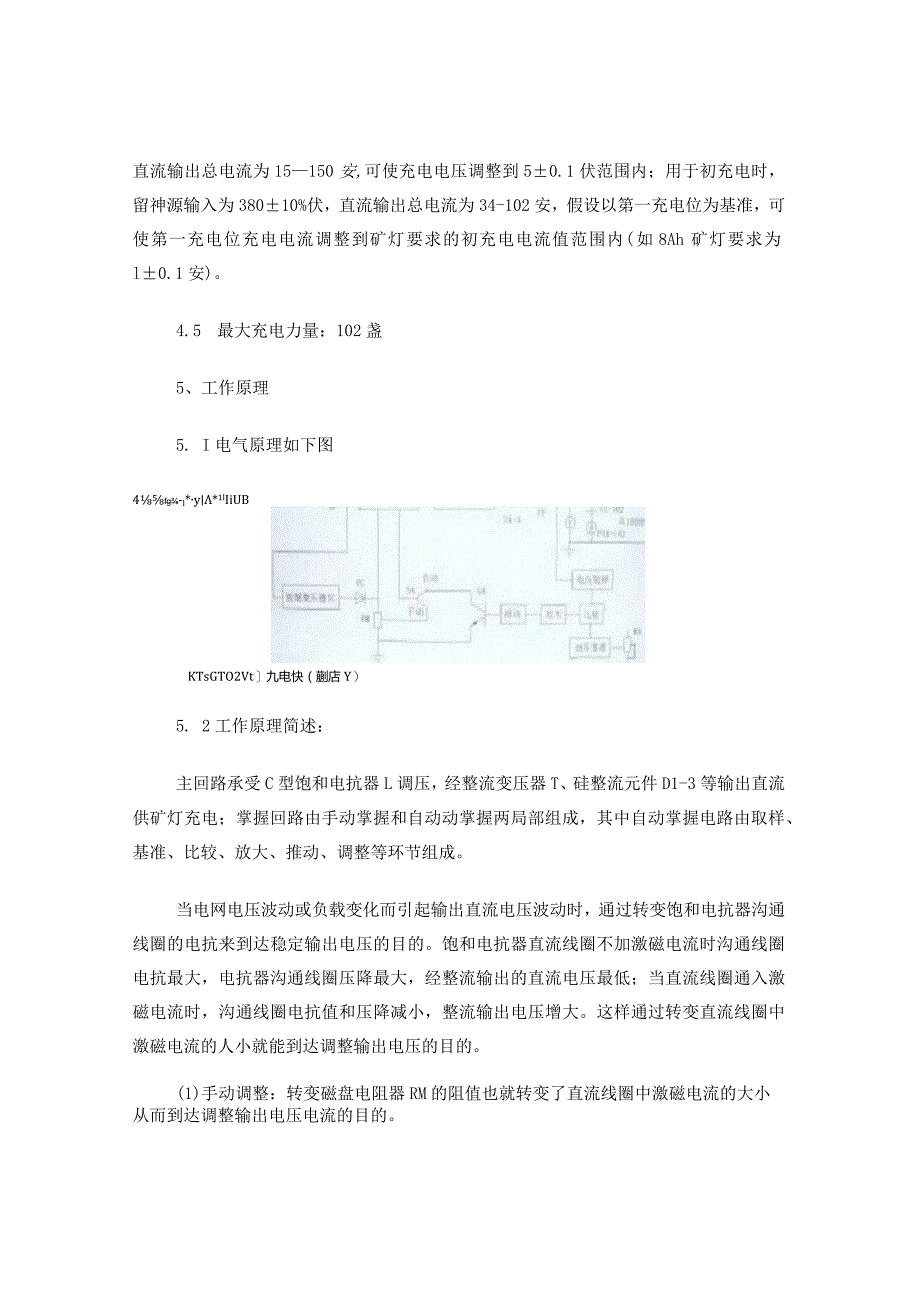

3、安）(2)手动调整：可依据实际需要调整。用于日常充电时，当电源输入为38010%伏，直流输出总电流为15150安,可使充电电压调整到50.1伏范围内；用于初充电时，留神源输入为38010%伏，直流输出总电流为34-102安，假设以第一充电位为基准，可使第一充电位充电电流调整到矿灯要求的初充电电流值范围内(如8Ah矿灯要求为l0.1安)。4.5 最大充电力量：102盏5、工作原理5. I电气原理如下图4fg-l*y*1lIiUBKTsGTO2Vt九电快（蒯店Y）5. 2工作原理简述：主回路承受C型饱和电抗器L调压，经整流变压器T、硅整流元件D1-3等输出直流供矿灯充电；掌握回路由手动掌握和自动动
4、掌握两局部组成，其中自动掌握电路由取样、基准、比较、放大、推动、调整等环节组成。当电网电压波动或负载变化而引起输出直流电压波动时，通过转变饱和电抗器沟通线圈的电抗来到达稳定输出电压的目的。饱和电抗器直流线圈不加激磁电流时沟通线圈电抗最大，电抗器沟通线圈压降最大，经整流输出的直流电压最低；当直流线圈通入激磁电流时，沟通线圈电抗值和压降减小，整流输出电压增大。这样通过转变直流线圈中激磁电流的人小就能到达调整输出电压的目的。(1)手动调整：转变磁盘电阻器RM的阻值也就转变了直流线圈中激磁电流的大小从而到达调整输出电压电流的目的。(2)自动恒压：电压取样信号与基准电压比较后经放大、推动送至调整管QL通
5、过Ql转变饱电抗器激磁电流的大小到达恒压的目的。6. 使用方法6.1 充电架在使用前应作通电试验。首先将“手动一自动”钮子开关SA拨向手动，合上电源开关SP,“电源”和“手动”指示灯应亮；调整磁盘电阻器RM,直流电压表PV指示值应能在约5伏以上到满刻度之间升降，则说明线路正常，可投入运行，否则应进展检修。直流电压表、指示灯、瓷盘电阻器在电源箱小上门上，电源开关在电源箱上，钮子开关、自动电位器在电源箱内。6.2 手动调整：将“手动一自动”开关SA拨向手动。“电源”和“手动”指示灯应亮。先将磁盘电阻器逆时针转到底(即输山最低)，逐个加上待充电的矿灯.,渐渐调整电阻器使电压或电流到达规定的要求。留意
6、总的负载电流应在规定的范围内。用以日常充电时，调整磁盘电阻器使电压表指示值为5伏。当总负载电流在15-150安范围内变化、电网电压在38010%伏范围内变化而引起直流输出电压变化时，可调整瓷盘电阻器使输出电压保持5伏。用于初充电时，假设以第一充电位为基准，调整瓷盘电阻器使第一充电位充电电流调整到矿灯要求的初充电电流值(如8安时矿灯要求为1安)。使输出总电流在34102安范围内，当电网电压在38010%伏范围内变化及随着充电的进展矿灯电池电压发生变化而引起充电电流变化时，可调整瓷盘电阻器使基准位充电电流保持在规定的大小。由于充电架承受并联充电方式，而每一矿灯的内在性能会有所差异，因此其他各充电位
7、矿灯的充电电流会有所差异。6.3 自动恒压：将“手动一自动”开关SA拨向自动，“电源”和“自动”指示灯应亮。调整自动电位器RA使电压表指示值为5伏。当负载在15-150安范围内变化，电网电压在38010%伏范围内变化时，充电电压能自动稳定在50.1伏范围内。出厂时自动电位器已调整在5伏位置。7、使用留意事项7.1 充电架在使用或通电前应检查各元器件在运输途中有否损坏或松动否则应检修前方可使用。7.2 充电架在使用前应用地脚螺栓固定在地坪上，并翻开小下门，接好电源线和接地线。7.3 在充电过程中，如外电源因故突然断电，需马上关断电源开关，并把每个灯头逆时针旋转180使其断开充电回路。待电源恢复后
8、再进展充电。7.4 4充电架在运行期间不允许在输出端或充电插头与接触座之间有短路发生，以免烧坏元件或充电指示器。7.5 当恒压充电时，如直流输出电压高于5伏而调整无效，应检查电网电压是否已超出38010%伏，充电总电流是否小于15安。7.6 6当充电指示器长时间显示大电流时应检查矿灯蓄电池内部是否短路。7.7通电后调整瓷盘电阻器或自动电位器，而输出电压或电流不能调整应检查“手动一自动”钮子开关是否在正确的位置上。7.8初充时经很长时间用作基准的充电位上的矿灯的充电电流与其他充电位上矿灯的充电电流相差仍很大则可能是该位矿灯有质量问题，此时应凋换基准位矿灯使各矿灯的充电电流根本全都。7.9手动状态
9、用来进展初充或当自动恒压失灵时用作日常充电。充电时，应先将瓷盘逆时针转到底，即输出最低状态，再上灯，然后调整输出至规定值。初充心时，刚开头应连续监视、调整充电电流，待稳定后可每一小时调整一次；手动状态日常充电时，在稳定状态下可每一小时调整一次。7.10矿灯初充电流应按制造厂矿灯使用说明书来定，可通过调整瓷盘电阻器来掌握不同电流值。7.11电源箱和充电机构应定期检查，看接线螺钉有无松动，检查充电机构是否接触良好，去除机内积灰等。7.12电压表和用作初充基准位的电流表应定期校验，以保证其准确度。其次节KTSB-102型矿灯充电架1、用途与特征1.1KTSB-102A型矿灯充电架（以下简称充电架）系
10、专供4V酸性矿灯充电用。1. 2充电架承受薄板构造，双面三层同时供矿灯充电用，操纵面板可开闭，由整流器局部和晶体管掌握回路组成主回路。1.3充电架备有日常充电自动稳压和灯初充电自动恒流之功能，同时备有手动调压之功能。2、使用环境2. 1环境温度：室内不低于一10C,不高于+40C。2.2空气最大相对湿度不大于85啪。2. 3在没有可燃性气体和粉尘爆炸的场所。2.4 无猛烈震惊的场所。2.5 沟通电网电压波动范围不超过10%。3、技术参数1)KTSB-102型矿灯充电架零件表序号备件名称规格数量1快速熔断器RTK-150/5001只2熔芯RL1-15/61只3信号灯灯泡6.3V1只4充电座KD4
11、J2310只5插头KD4JZ、10只6凸绝缘垫圈KD4J255只7平垫圈KD4J-2410只2)KTSB-102型充电架的主要技术参数序号参数单位数值1额定沟通输入相数电压频率相3伏特380赫兹502额定直流输出电压电流伏特5安培1503额定输出功率千瓦0.754可充矿灯数量盏1025长外形尺寸宽高毫米20233801765KTSB-102G型充电架材料表序号代号名称规格数量1RD熔断器RLl-15/6A32K转换开关HZlO-10/313BK饱和电抗器BSK-0.914ZB整流变压器ZSG-1.4515FB关心变压器FB-5016IGZ硅整流元件2CZ-30/100672GZ硅整流元件2CZ
12、1/150483GZ硅整流元件2CZ1/15019KRD快速熔断器RTK-150A/500V110V直流电压表44C275111R电位器C-100,500112C电容器CZJD-I型4uF,400伏113HXD信号灯XDll114A充电指示器73102.5A1024、外形及安装尺寸UII,4t,MFiUWtJ光电一隹尺，阳5、电路及工作原理5.1、电气原理图5.2.工作原理沟通电经整流变压器，转变电压后，输至硅整流元件组成的三相半波整流电路，输出电压的调整是通过转变饱和电抗器直流线圈的激磁电流大小来打算的。当不加激磁电流时，饱和电抗器上沟通线圈压降最大，输出电压最低，当通以直流激磁电流时，转变
13、饱和电抗器沟通线圈上的压降，从而到达转变输出电压目的：（1）手动调压：是通过人工调整瓷盘电阻值大小，转变直流激磁电流的大小，从而转变输出电压。（2）自动稳压及初充电恒流：是通过由取样信号及晶体管触发电路，可控硅元件组成的反响回路由输出电压的变化而掌握直流激磁电流来到达稳压和恒流的目的。6、安装与使用6.1在安装之前先检查受损或松动的零部件修复前方可安装使用。6.2充电架应用底脚螺栓固定在地坪上，整流器局部应保持通风枯燥避开受潮。6.3充电架在使用前先进展空载通电试验，首先将面板上的纽子开关打向手动，合上电源开关，电源指示灯及手动指示灯亮，左右调整手动旋纽，电压表指示值随之转变，表示正常，可投入
14、运行。6.4 手动调压：加上负载在输人电压380V10%,输出电流在15150A范围内时通过调整手动旋纽使输出电压保持在5+0.IV范围之内。6.5 自动稳压，翻开操纵面板，将机内掌握线路板上拨动开关打向恒压位置，将操纵面板上纽子开关打向自动，此时自动指示灯亮，加上15150A泛围内的负载，调整自动电位器，使输出电压保持在50.IV,锁紧螺母，当负载在上述范围内变化，输入电压在380V10%范围内变化时，可自动保持输出电压在50.IV范围之内。6.6 充电自动恒流将机内掌握线路板上拨动开关打向恒流位置，操纵面板上纽子开关打向自动，必需在第一序位置上放置灯，负载在15150A时，调整自动电位器，使第一序号位矿灯的充电电流为1A,则其余各灯相应地为IA左右锁紧自动电位器，当负载在上述范围内变化，电网电压在380V10%范围内变化时，可恒定在10。IA范围之内(以第一序号位充电指示器指示值为准)。7、使用留意事项7.1 在充电过程中，如遇外电源突然中断，需马上将电源切断，并将每个灯头反旋180度，使其断开充电接触回路。7.2 充电架在运行过程中，输出端或插头与接触座之间不得有任何短路现象发生。7.3 整流器局部应定期检查
