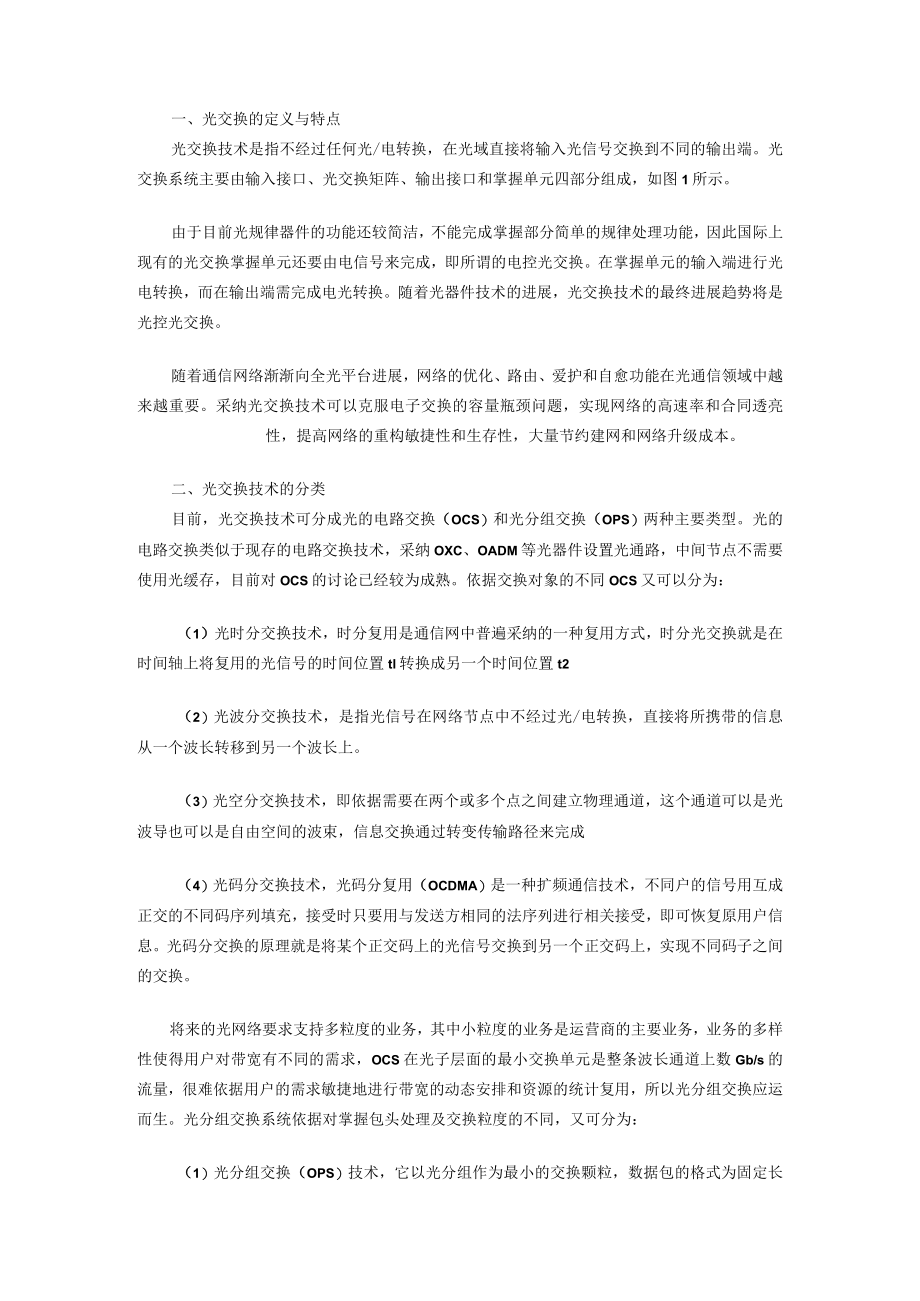

1、一、光交换的定义与特点光交换技术是指不经过任何光/电转换，在光域直接将输入光信号交换到不同的输出端。光交换系统主要由输入接口、光交换矩阵、输出接口和掌握单元四部分组成，如图1所示。由于目前光规律器件的功能还较简洁，不能完成掌握部分简单的规律处理功能，因此国际上现有的光交换掌握单元还要由电信号来完成，即所谓的电控光交换。在掌握单元的输入端进行光电转换，而在输出端需完成电光转换。随着光器件技术的进展，光交换技术的最终进展趋势将是光控光交换。随着通信网络渐渐向全光平台进展，网络的优化、路由、爱护和自愈功能在光通信领域中越来越重要。采纳光交换技术可以克服电子交换的容量瓶颈问题，实现网络的高速率和合同透
2、亮性，提高网络的重构敏捷性和生存性，大量节约建网和网络升级成本。二、光交换技术的分类目前，光交换技术可分成光的电路交换（OCS）和光分组交换（OPS）两种主要类型。光的电路交换类似于现存的电路交换技术，采纳OXC、OADM等光器件设置光通路，中间节点不需要使用光缓存，目前对OCS的讨论已经较为成熟。依据交换对象的不同OCS又可以分为：（1）光时分交换技术，时分复用是通信网中普遍采纳的一种复用方式，时分光交换就是在时间轴上将复用的光信号的时间位置tl转换成另一个时间位置t2（2）光波分交换技术，是指光信号在网络节点中不经过光/电转换，直接将所携带的信息从一个波长转移到另一个波长上。（3）光空分交
3、换技术，即依据需要在两个或多个点之间建立物理通道，这个通道可以是光波导也可以是自由空间的波束，信息交换通过转变传输路径来完成（4）光码分交换技术，光码分复用（OCDMA）是一种扩频通信技术，不同户的信号用互成正交的不同码序列填充，接受时只要用与发送方相同的法序列进行相关接受，即可恢复原用户信息。光码分交换的原理就是将某个正交码上的光信号交换到另一个正交码上，实现不同码子之间的交换。将来的光网络要求支持多粒度的业务，其中小粒度的业务是运营商的主要业务，业务的多样性使得用户对带宽有不同的需求，OCS在光子层面的最小交换单元是整条波长通道上数Gb/s的流量，很难依据用户的需求敏捷地进行带宽的动态安排

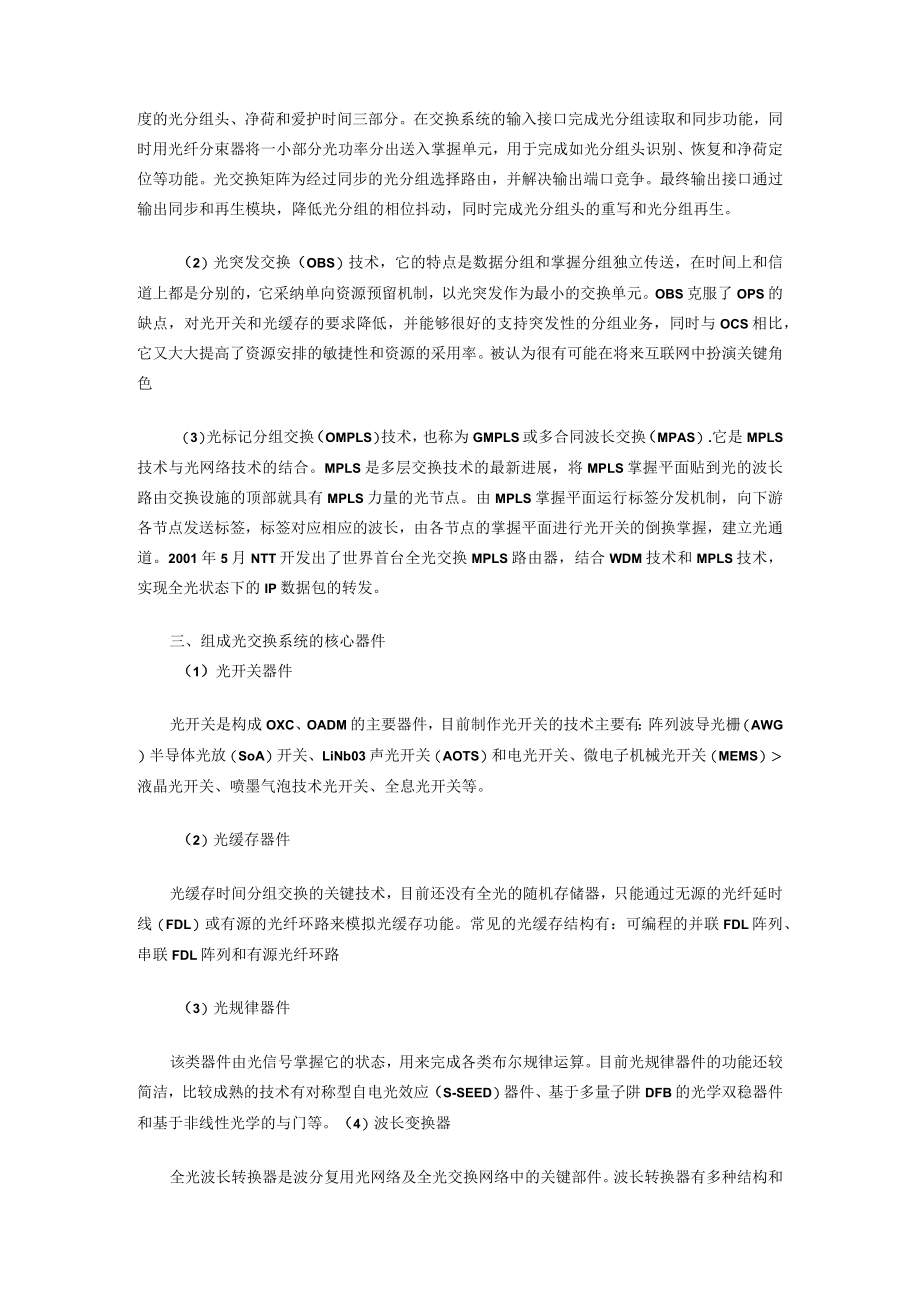

4、和资源的统计复用，所以光分组交换应运而生。光分组交换系统依据对掌握包头处理及交换粒度的不同，又可分为：（1）光分组交换（OPS）技术，它以光分组作为最小的交换颗粒，数据包的格式为固定长度的光分组头、净荷和爱护时间三部分。在交换系统的输入接口完成光分组读取和同步功能，同时用光纤分束器将一小部分光功率分出送入掌握单元，用于完成如光分组头识别、恢复和净荷定位等功能。光交换矩阵为经过同步的光分组选择路由，并解决输出端口竞争。最终输出接口通过输出同步和再生模块，降低光分组的相位抖动，同时完成光分组头的重写和光分组再生。（2）光突发交换（OBS）技术，它的特点是数据分组和掌握分组独立传送，在时间上和信道上
5、都是分别的，它采纳单向资源预留机制，以光突发作为最小的交换单元。OBS克服了OPS的缺点，对光开关和光缓存的要求降低，并能够很好的支持突发性的分组业务，同时与OCS相比，它又大大提高了资源安排的敏捷性和资源的采用率。被认为很有可能在将来互联网中扮演关键角色（3）光标记分组交换（OMPLS）技术，也称为GMPLS或多合同波长交换（MPAS）.它是MPLS技术与光网络技术的结合。MPLS是多层交换技术的最新进展，将MPLS掌握平面贴到光的波长路由交换设施的顶部就具有MPLS力量的光节点。由MPLS掌握平面运行标签分发机制，向下游各节点发送标签，标签对应相应的波长，由各节点的掌握平面进行光开关的倒换
6、掌握，建立光通道。2001年5月NTT开发出了世界首台全光交换MPLS路由器，结合WDM技术和MPLS技术，实现全光状态下的IP数据包的转发。三、组成光交换系统的核心器件（1）光开关器件光开关是构成OXC、OADM的主要器件，目前制作光开关的技术主要有：阵列波导光栅（AWG）半导体光放（SoA）开关、LiNb03声光开关（AOTS）和电光开关、微电子机械光开关（MEMS）液晶光开关、喷墨气泡技术光开关、全息光开关等。（2）光缓存器件光缓存时间分组交换的关键技术，目前还没有全光的随机存储器，只能通过无源的光纤延时线（FDL）或有源的光纤环路来模拟光缓存功能。常见的光缓存结构有：可编程的并联FDL

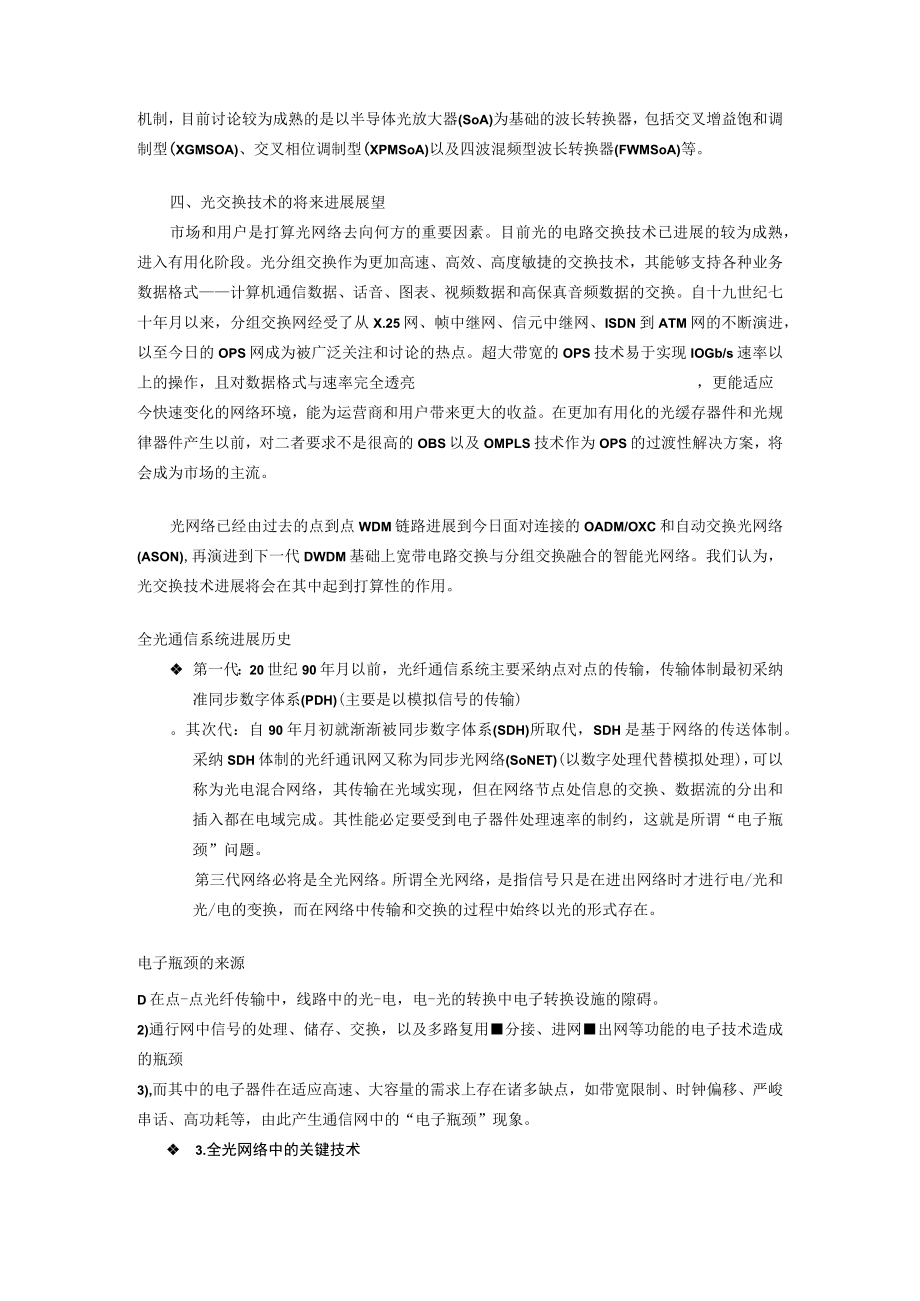

7、阵列、串联FDL阵列和有源光纤环路（3）光规律器件该类器件由光信号掌握它的状态，用来完成各类布尔规律运算。目前光规律器件的功能还较简洁，比较成熟的技术有对称型自电光效应（S-SEED）器件、基于多量子阱DFB的光学双稳器件和基于非线性光学的与门等。（4）波长变换器全光波长转换器是波分复用光网络及全光交换网络中的关键部件。波长转换器有多种结构和机制，目前讨论较为成熟的是以半导体光放大器(SoA)为基础的波长转换器，包括交叉增益饱和调制型(XGMSOA)、交叉相位调制型(XPMSoA)以及四波混频型波长转换器(FWMSoA)等。四、光交换技术的将来进展展望市场和用户是打算光网络去向何方的重要因素。
8、目前光的电路交换技术已进展的较为成熟，进入有用化阶段。光分组交换作为更加高速、高效、高度敏捷的交换技术，其能够支持各种业务数据格式计算机通信数据、话音、图表、视频数据和高保真音频数据的交换。自十九世纪七十年月以来，分组交换网经受了从X.25网、帧中继网、信元中继网、ISDN到ATM网的不断演进，以至今日的OPS网成为被广泛关注和讨论的热点。超大带宽的OPS技术易于实现IOGb/s速率以上的操作，且对数据格式与速率完全透亮，更能适应今快速变化的网络环境，能为运营商和用户带来更大的收益。在更加有用化的光缓存器件和光规律器件产生以前，对二者要求不是很高的OBS以及OMPLS技术作为OPS的过渡性解决
9、方案，将会成为市场的主流。光网络已经由过去的点到点WDM链路进展到今日面对连接的OADM/OXC和自动交换光网络(ASON),再演进到下一代DWDM基础上宽带电路交换与分组交换融合的智能光网络。我们认为，光交换技术进展将会在其中起到打算性的作用。全光通信系统进展历史 第一代：20世纪90年月以前，光纤通信系统主要采纳点对点的传输，传输体制最初采纳准同步数字体系(PDH)(主要是以模拟信号的传输)。其次代：自90年月初就渐渐被同步数字体系(SDH)所取代，SDH是基于网络的传送体制。采纳SDH体制的光纤通讯网又称为同步光网络(SoNET)(以数字处理代替模拟处理)，可以称为光电混合网络，其传输在
10、光域实现，但在网络节点处信息的交换、数据流的分出和插入都在电域完成。其性能必定要受到电子器件处理速率的制约，这就是所谓“电子瓶颈”问题。第三代网络必将是全光网络。所谓全光网络，是指信号只是在进出网络时才进行电/光和光/电的变换，而在网络中传输和交换的过程中始终以光的形式存在。电子瓶颈的来源D在点-点光纤传输中，线路中的光-电，电-光的转换中电子转换设施的隙碍。2)通行网中信号的处理、储存、交换，以及多路复用分接、进网出网等功能的电子技术造成的瓶颈3),而其中的电子器件在适应高速、大容量的需求上存在诸多缺点，如带宽限制、时钟偏移、严峻串话、高功耗等，由此产生通信网中的“电子瓶颈”现象。 3.全光
11、网络中的关键技术要在全光网中实现信号的透亮性、可重构性传输，必需讨论全光传输的关键技术。涉及的技术有：全光交换、光交叉连接(OXc)、全光中继、光复用/去复用技术等技术。现代通信网中，密集波分复用(DWDM)光传送网络充分采用光纤的巨大带宽资源来满意各种通信业务爆炸式增长的需要。然而，高质量的数据业务的传输与交换仍旧采纳如IPoverATM、IP。VerSDH等多层网络结构方案，不仅开销巨大，而且必需在中转节点经过光电转换，无法充分采用底层DWDM带宽资源和强大的波长路由力量。为了克服光网络中的电子瓶颈，具有高度生存性的全光网络成为宽带通信网将来进展目标。而光交换技术作为全光网络系统中的一个重
12、要支撑技术，它的全光通信系统中发挥着重要的作用，可以这样说光交换技术的进展在某种程度上也打算了全光通信的进展。全光交换技术的分类光交换技术可分成光的电路交换（OCS）和光分组交换（OPS）两种主要类型。光的电路交换类似于现存的电路交换技术，采纳OXC、OADM等光器件设置光通路，中间节点不需要使用光缓存，目前对OCS的讨论已经较为成熟。依据交换对象的不同OCS又可以分为：光时分交换技术、光波分交换技术、光空分交换技术、光码分交换技术.D光时分交换技术，时分复用是通信网中普遍采纳的一种复用方式，时分光交换就是在时间轴上将复用的光信号的时间位置tl转换成另一个时间位置t22）光波分交换技术，是指光
13、信号在网络节点中不经过光/电转换，直接将所携带的信息从一个波长转移到另一个波长上。 3）光空分交换技术，即依据需要在两个或多个点之间建立物理通道，这个通道可以是光波导也可以是自由空间的波束，信息交换通过转变传输路径来完成 4）光码分交换技术，光码分复用（OCDMA）是一种扩频通信技术，不同户的信号用互成正交的不同码序列填充，接受时只要用与发送方相同的法序列进行相关接受，即可恢复原用户信息。光码分交换的原理就是将某个正交码上的光信号交换到另一个正交码上，实现不同码子之间的交换。光分组交换将来的光网络要求支持多粒度的业务，其中小粒度的业务是运营商的主要业务，业务的多样性使得用户对带宽有不同的需求,
14、OCS在光子层面的最小交换单元是整条波长通道上数Gb/s的流量，很难依据用户的需求敏捷地进行带宽的动态安排和资源的统计复用，所以光分组交换应运而生。光分组交换系统依据对掌握包头处理及交换粒度的不同，又可分为：光分组交换（OPS）技术、光突发交换（OBS）技术、光标记分组交换（OMPLS）技术。全光通信进展中的限制 （1）目前在线的光放大主要是EDFA,已经有了商用产品，但是其带宽是有限的，一般在1530和156Onm之间，大约30nm左右，这就使得可用的波长资源受到了限制，而且EDFA本身还存在着因增益不平坦和交叉饱和带来的级联受限问题，将限制可容纳的波长数。（2）WDM的交换节点（C）XC、
15、OADM）将使串扰变得更加严峻。在全光网的交换节点中，由于存在着大量的光开关、滤波器，每个都会导致不同程度的串扰，串扰会快速地累积起来。这些串扰可以分为两类：不同波长串扰，假如串扰与信号的波长差别足够大，远大于接收机的带宽，则接收机的输出只是信号功率与串扰的线性和（线性串扰）；同波长串扰，假如接收机带宽足够大，包括了信号和部分串扰，就会导致相干串扰，相干串扰的影响远比线性串扰严峻。（3）全光通信中光滤波器的级联也会导致传输限制。级联滤波器系统的总传输函数是全部光滤波器的传输函数之积，因此总的有效带宽将减小。而且滤波器之间，以及滤波器通带与信号波长之间，还有可能没有对准，这也会导致信号衰减。同时，网络的运行、管理和掌握目前没有成熟的方案，这可能是将来全光通信进展中的最大的障碍。全光通信进展将来全光通信因具有处理高速率的光信号，实现超长距离、超大容量的无中继通信，提高网络效率等多种优点正受到世界各国的重视，随着通信业务需求的飞速增加，各种新技术的不断进步和完善，它必将成为将来通信进展的最终趋势。尽管还在一些方面存在着限制，但还是会向有用化的方向迈进。科学家认为，在21世纪学校期，全光通信将逐步走向有用化。
