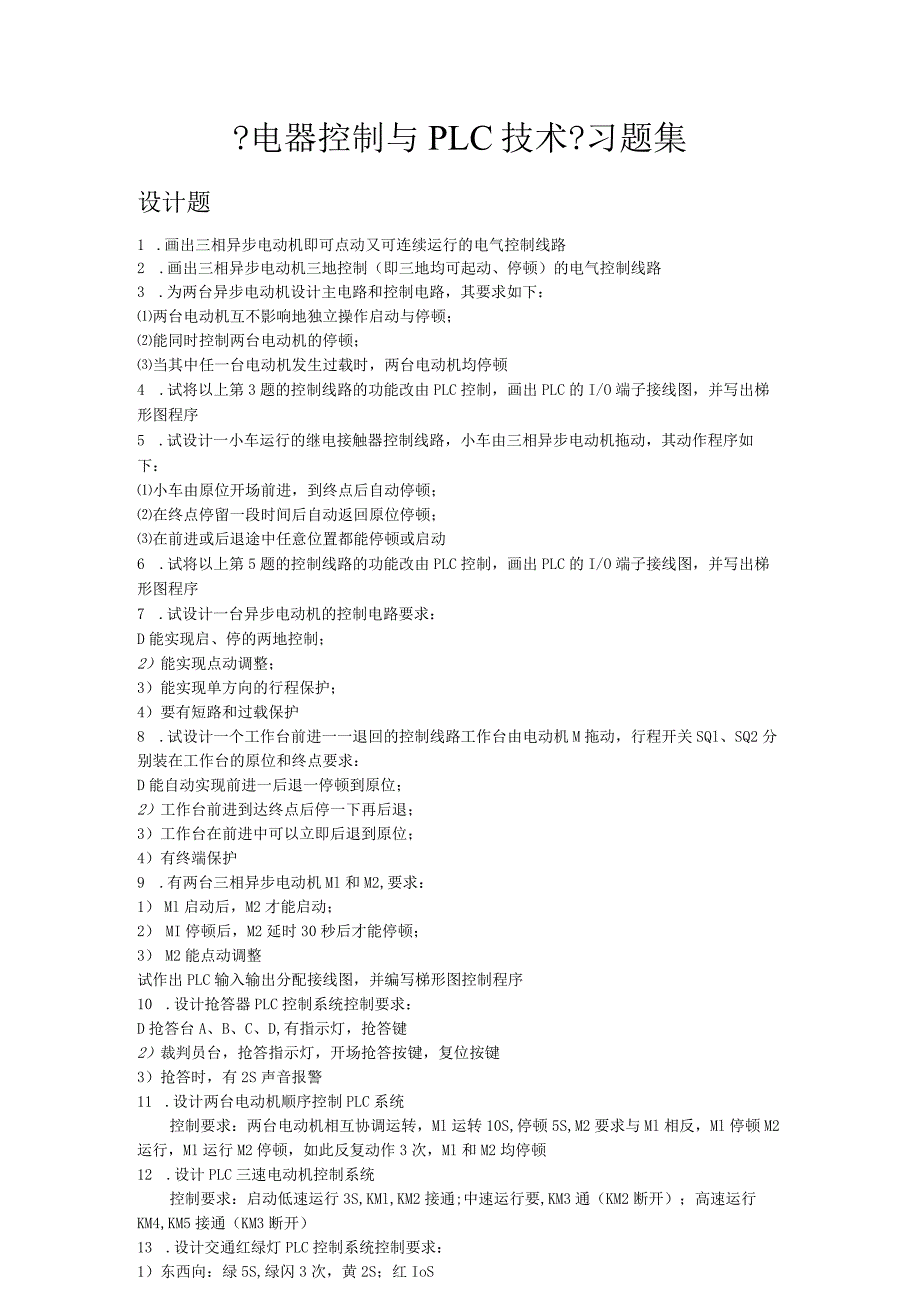

1、?电器控制与PLC技术?习题集设计题1 .画出三相异步电动机即可点动又可连续运行的电气控制线路2 .画出三相异步电动机三地控制（即三地均可起动、停顿）的电气控制线路3 .为两台异步电动机设计主电路和控制电路，其要求如下：两台电动机互不影响地独立操作启动与停顿；能同时控制两台电动机的停顿；当其中任一台电动机发生过载时，两台电动机均停顿4 .试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序5 .试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：小车由原位开场前进，到终点后自动停顿；在终点停留一段时间后自动返回原位停顿；在前进
2、或后退途中任意位置都能停顿或启动6 .试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序7 .试设计一台异步电动机的控制电路要求：D能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护8 .试设计一个工作台前进一一退回的控制线路工作台由电动机M拖动，行程开关SQl、SQ2分别装在工作台的原位和终点要求：D能自动实现前进一后退一停顿到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护9 .有两台三相异步电动机Ml和M2,要求：1） Ml启动后，M2才能启动；2） MI
3、停顿后，M2延时30秒后才能停顿；3） M2能点动调整试作出PLC输入输出分配接线图，并编写梯形图控制程序10 .设计抢答器PLC控制系统控制要求：D抢答台A、B、C、D,有指示灯，抢答键2）裁判员台，抢答指示灯，开场抢答按键，复位按键3）抢答时，有2S声音报警11 .设计两台电动机顺序控制PLC系统控制要求：两台电动机相互协调运转，Ml运转10S,停顿5S,M2要求与Ml相反，Ml停顿M2运行，Ml运行M2停顿，如此反复动作3次，Ml和M2均停顿12 .设计PLC三速电动机控制系统控制要求：启动低速运行3S,KMl,KM2接通;中速运行要,KM3通（KM2断开）；高速运行KM4,KM5接通（

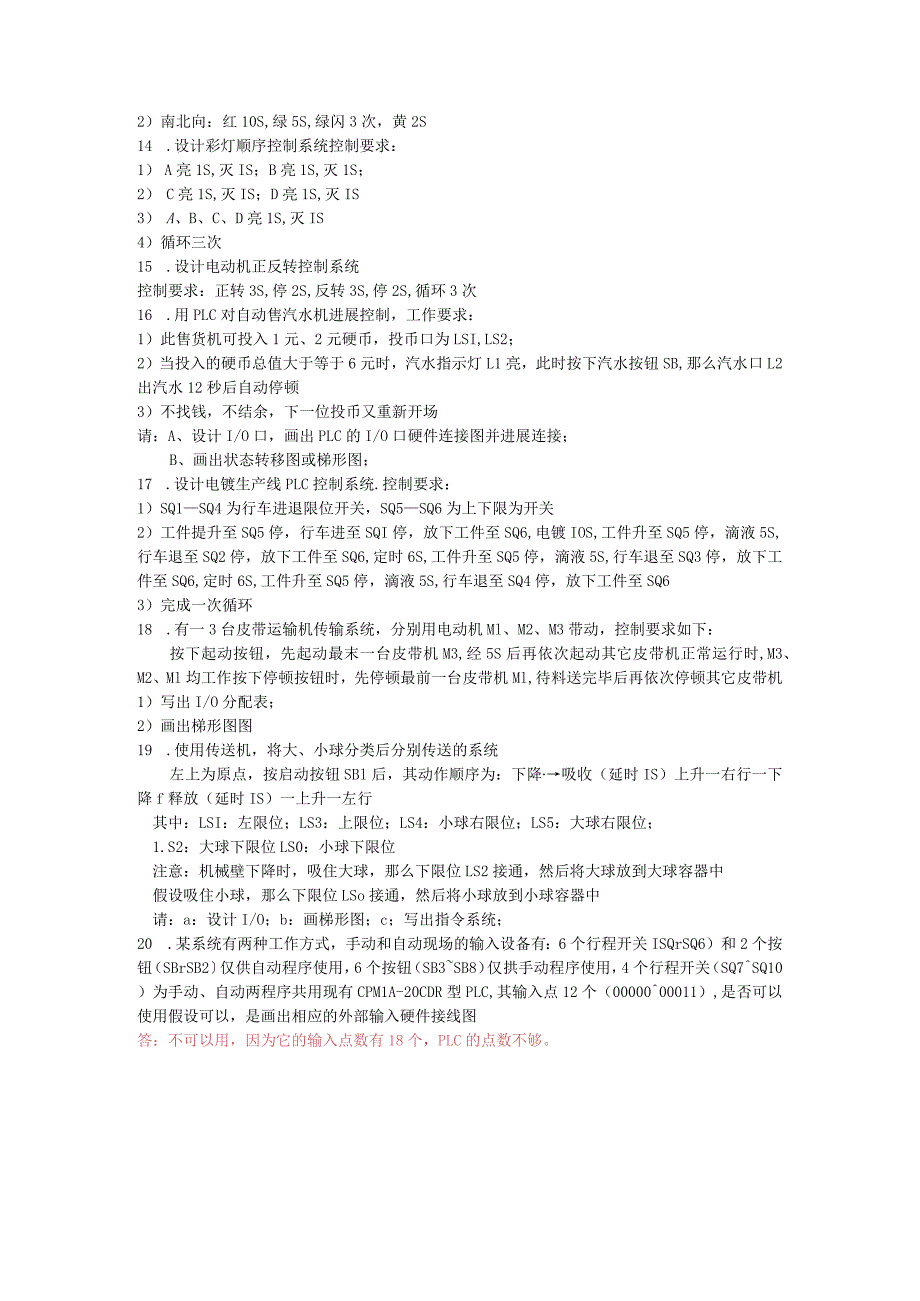

4、KM3断开）13 .设计交通红绿灯PLC控制系统控制要求：1）东西向：绿5S,绿闪3次，黄2S；红IoS2）南北向：红10S,绿5S,绿闪3次，黄2S14 .设计彩灯顺序控制系统控制要求：1） A亮1S,灭IS；B亮1S,灭1S；2） C亮1S,灭IS；D亮1S,灭IS3） A、B、C、D亮1S,灭IS4）循环三次15 .设计电动机正反转控制系统控制要求：正转3S,停2S,反转3S,停2S,循环3次16 .用PLC对自动售汽水机进展控制，工作要求：1）此售货机可投入1元、2元硬币，投币口为LSI,LS2；2）当投入的硬币总值大于等于6元时，汽水指示灯L1亮，此时按下汽水按钮SB,那么汽水口L2
5、出汽水12秒后自动停顿3）不找钱，不结余，下一位投币又重新开场请：A、设计I/O口，画出PLC的I/O口硬件连接图并进展连接；B、画出状态转移图或梯形图；17 .设计电镀生产线PLC控制系统.控制要求：1）SQ1SQ4为行车进退限位开关，SQ5SQ6为上下限为开关2）工件提升至SQ5停，行车进至SQI停，放下工件至SQ6,电镀IOS,工件升至SQ5停，滴液5S,行车退至SQ2停，放下工件至SQ6,定时6S,工件升至SQ5停，滴液5S,行车退至SQ3停，放下工件至SQ6,定时6S,工件升至SQ5停，滴液5S,行车退至SQ4停，放下工件至SQ63）完成一次循环18 .有一3台皮带运输机传输系统，分
6、别用电动机Ml、M2、M3带动，控制要求如下：按下起动按钮，先起动最末一台皮带机M3,经5S后再依次起动其它皮带机正常运行时,M3、M2、Ml均工作按下停顿按钮时，先停顿最前一台皮带机Ml,待料送完毕后再依次停顿其它皮带机1）写出I/O分配表；2）画出梯形图图19 .使用传送机，将大、小球分类后分别传送的系统左上为原点，按启动按钮SBl后，其动作顺序为：下降吸收（延时IS）上升一右行一下降f释放（延时IS）一上升一左行其中：LSI：左限位；LS3：上限位；LS4：小球右限位；LS5：大球右限位；1.S2：大球下限位LS0：小球下限位注意：机械壁下降时，吸住大球，那么下限位LS2接通，然后将大球

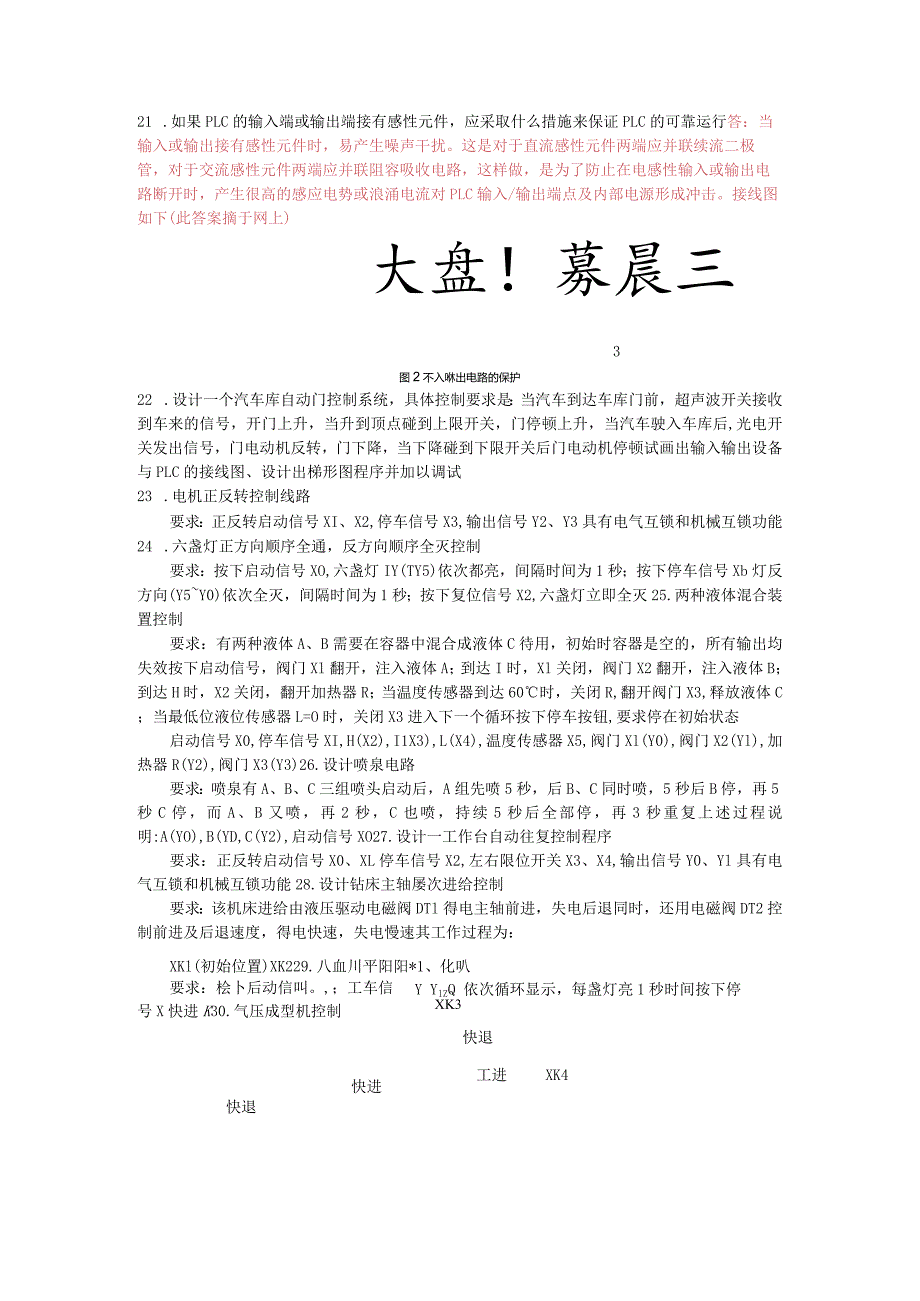

7、放到大球容器中假设吸住小球，那么下限位LSo接通，然后将小球放到小球容器中请：a：设计I/O；b：画梯形图；c；写出指令系统；20 .某系统有两种工作方式，手动和自动现场的输入设备有：6个行程开关ISQrSQ6）和2个按钮（SBrSB2仅供自动程序使用，6个按钮（SB3SB8）仅拱手动程序使用，4个行程开关（SQ7SQ10）为手动、自动两程序共用现有CPM1A-20CDR型PLC,其输入点12个（0000000011）,是否可以使用假设可以，是画出相应的外部输入硬件接线图答：不可以用，因为它的输入点数有18个，PLC的点数不够。21 .如果PLC的输入端或输出端接有感性元件，应采取什么措施来保
8、证PLC的可靠运行答：当输入或输出接有感性元件时，易产生噪声干扰。这是对于直流感性元件两端应并联续流二极管，对于交流感性元件两端应并联阻容吸收电路，这样做，是为了防止在电感性输入或输出电路断开时，产生很高的感应电势或浪涌电流对PLC输入/输出端点及内部电源形成冲击。接线图如下(此答案摘于网上)大盘！募晨三3图2不入咻出电路的保护22 .设计一个汽车库自动门控制系统，具体控制要求是：当汽车到达车库门前，超声波开关接收到车来的信号，开门上升，当升到顶点碰到上限开关，门停顿上升，当汽车驶入车库后,光电开关发出信号，门电动机反转，门下降，当下降碰到下限开关后门电动机停顿试画出输入输出设备与PLC的接线
9、图、设计出梯形图程序并加以调试23 .电机正反转控制线路要求：正反转启动信号XI、X2,停车信号X3,输出信号Y2、Y3具有电气互锁和机械互锁功能24 .六盏灯正方向顺序全通，反方向顺序全灭控制要求：按下启动信号XO,六盏灯IY(TY5)依次都亮，间隔时间为1秒；按下停车信号Xb灯反方向(Y5Y0)依次全灭，间隔时间为1秒；按下复位信号X2,六盏灯立即全灭25.两种液体混合装置控制要求：有两种液体A、B需要在容器中混合成液体C待用，初始时容器是空的，所有输出均失效按下启动信号，阀门Xl翻开，注入液体A；到达I时，Xl关闭，阀门X2翻开，注入液体B；到达H时，X2关闭，翻开加热器R；当温度传感器
10、到达60时，关闭R,翻开阀门X3,释放液体C；当最低位液位传感器L=O时，关闭X3进入下一个循环按下停车按钮,要求停在初始状态启动信号X0,停车信号XI,H(X2),I1X3),L(X4),温度传感器X5,阀门Xl(Y0),阀门X2(Yl),加热器R(Y2),阀门X3(Y3)26.设计喷泉电路要求：喷泉有A、B、C三组喷头启动后，A组先喷5秒，后B、C同时喷，5秒后B停，再5秒C停，而A、B又喷，再2秒，C也喷，持续5秒后全部停，再3秒重复上述过程说明:A(YO),B(YD,C(Y2),启动信号XO27.设计一工作台自动往复控制程序要求：正反转启动信号X0、XL停车信号X2,左右限位开关X3、
11、X4,输出信号Y0、Yl具有电气互锁和机械互锁功能28.设计钻床主轴屡次进给控制要求：该机床进给由液压驱动电磁阀DTl得电主轴前进，失电后退同时，还用电磁阀DT2控制前进及后退速度，得电快速，失电慢速其工作过程为：XKl(初始位置)XK229.八血川平阳阳*1、化叭Y YlZQ 依次循环显示，每盏灯亮1秒时间按下停XK3快退要求：桧卜后动信叫。,；工车信号X快进K30.气压成型机控制快进工进XK4快退要求：开场时，冲头处在最高位置IXKl闭合)按下启动按钮，电磁阀IDT得电，冲头向下运动，触到行程开关XK2时，1DT失电，加工5秒时间5秒后，电磁阀2DT得电，冲头向上运动，直到触到行程开关XK
12、l时，冲头停顿按下停车按钮，要求立即停车启动信号XO,停车信号XLXKl(X2),XK2(X3),IDT(YO),2DT(Yl)31.设计通电和断电延时电路XlYl32.设计振荡5秒5秒及钮计数控制，三次亮,再两次灭Y0求：输入信号X料的西甲抑LI一I1134 .圆盘旋转计数丁铲T匚=III要求：按下启动信?S，圆盘八2号&转，输出Y0,转动一周(8个脉冲，信号X2),停一秒，再旋转，如此重复，按下停顿信号XI,圆盘立即停顿35.设计抢答器控制程序要求：有四路输入开关XI、X2、X3、X4,实现优先抢答控制用数码管显示抢中的组号36.按钮操作叫响提示控制要求：每按一次按钮，无论时间长短，均要求
13、叫响十秒输入信号X0,输出信号YO37.单按钮单路输出控制要求：使用一个按钮控制一盏灯，实现奇数次按下灯亮，偶数次按下灯灭输入信号XI,输出信号YI38 .单按钮双路单双通控制要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都亮；第四次按下时两盏灯都灭按钮信号Xb第一盏灯信号YL第二盏灯信号Y239.单按钮双路单通控制要求：使用一个按钮控制两盏灯，第一次按下时第一盏灯亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏灯亮；第三次按下时两盏灯都灭按钮信号XL第一盏灯信号YL第二盏灯信号Y240 .物料传送系统控制要求：如以以下列
14、图所示，为两组带机组成的原料运输自动化系统，该自动化系统启动顺序为：盛料斗D中无料，先启动带机C,5秒后，再启动带机B,经过7秒后再翻开电磁阀YV,该自动化系统停机的顺序恰好与启动顺序相反,试完成梯形图设计AYVMlM2D41 .用三个开关(XI、X2、X3)控制一盏灯Y0,当三个开关全通，或者全断时灯亮，其它情况灯灭(使用比较指令)42 .十字路口交通灯控制系统要求：按下启动按钮，按照以下要求实现控制：东西方向红灯亮，同时，南北方向绿灯亮7秒，随后南北方向绿灯闪烁3秒，之后南北方向黄灯亮2秒；紧接着南北方向红灯亮，东西方向绿灯亮7秒，随后东西方向绿灯闪烁3秒，之后东西方向黄灯亮2秒，实现一个
15、循环如此循环，实现交通灯的控制按下停顿按钮，交通灯立即停顿工作.送料小车控制系统1.SILS2LS3LS4LS5LS6PBlPB2PB3PB4PB5PB6型区小车有声座动状查二组工砂”车在现场后个要求易停顿的位置，即行疫并通S1”LS丁控丽台有六个相应的请求停顿信号PBPB6分别与每个行程开关相对应并且当小车不在指定位置时，发出故障报警，不允许系统运行系统还有一个启动按钮和一个停顿按钮42 .物流检测系统要求：以以下列图是一个物流检测系统示意图，图中三个光电传感器为BLUBL2.BL3BL1检测有无次品到来，有次品到那么ON”BL2检测凸轮的突起，凸轮每转一圈，那么发一个移位脉冲，因为物品的间隔是一定的，故每转一圈就有一个物品的到来，所以BL2实际上是一个检测物品到来的传感器BL3检测有无次品落下，手动复位按钮SBl图中未画出当次品移到第4位时，电磁阀YV翻开使次品落到次品箱假设无次品那么正品移到正品箱于是完成了正品和次品分开的任务44.炉温控制系统要求：假定允许炉3 按下启动按钮，系统开 间维持按下停顿按钮(D完成程F BLl(2)并且在机器上调_L作，低于O)TlO 中,厂也
