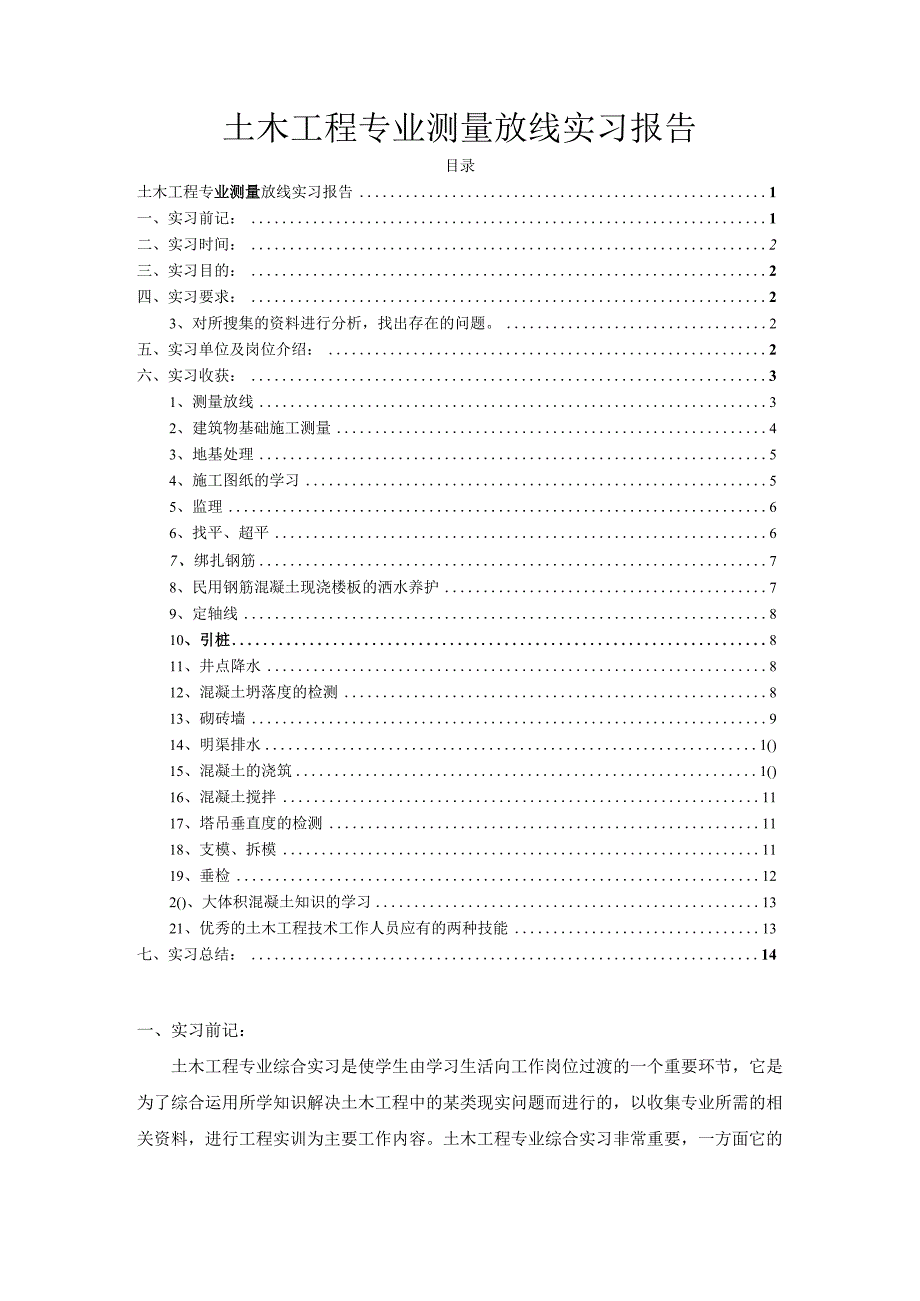

1、土木工程专业测量放线实习报告目录土木工程专业测量放线实习报告1一、实习前记：1二、实习时间：2三、实习目的：2四、实习要求：23、对所搜集的资料进行分析，找出存在的问题。2五、实习单位及岗位介绍：2六、实习收获：31、测量放线32、建筑物基础施工测量43、地基处理54、施工图纸的学习55、监理66、找平、超平67、绑扎钢筋78、民用钢筋混凝土现浇楼板的洒水养护79、定轴线810、引桩811、井点降水812、混凝土坍落度的检测813、砌砖墙914、明渠排水1()15、混凝土的浇筑1()16、混凝土搅拌1117、塔吊垂直度的检测1118、支模、拆模1119、垂检122()、大体积混凝土知识的学习1

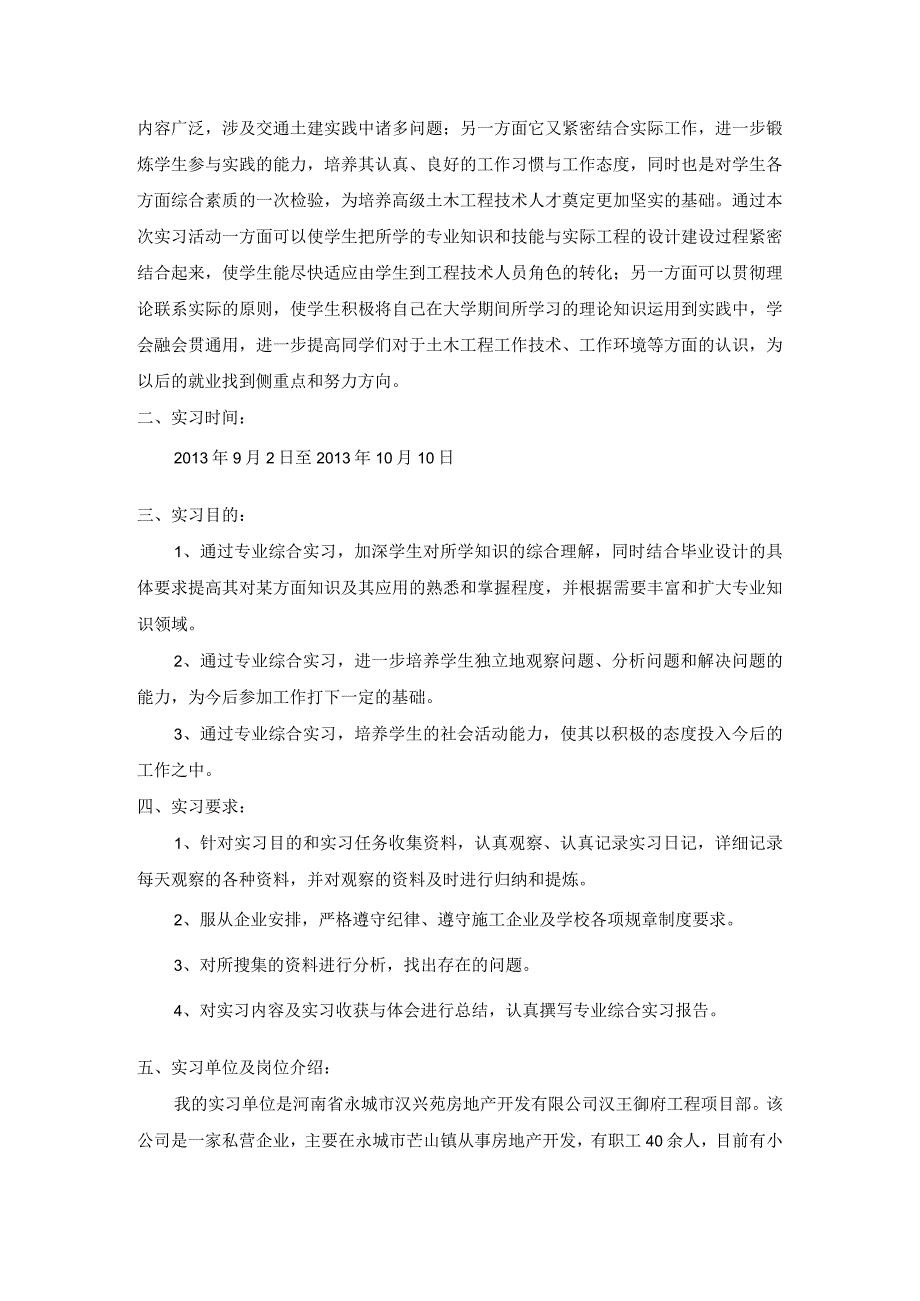

2、321、优秀的土木工程技术工作人员应有的两种技能13七、实习总结：14一、实习前记：土木工程专业综合实习是使学生由学习生活向工作岗位过渡的一个重要环节，它是为了综合运用所学知识解决土木工程中的某类现实问题而进行的，以收集专业所需的相关资料，进行工程实训为主要工作内容。土木工程专业综合实习非常重要，一方面它的内容广泛，涉及交通土建实践中诸多问题；另一方面它又紧密结合实际工作，进一步锻炼学生参与实践的能力，培养其认真、良好的工作习惯与工作态度，同时也是对学生各方面综合素质的一次检验，为培养高级土木工程技术人才奠定更加坚实的基础。通过本次实习活动一方面可以使学生把所学的专业知识和技能与实际工程的设计
3、建设过程紧密结合起来，使学生能尽快适应由学生到工程技术人员角色的转化；另一方面可以贯彻理论联系实际的原则，使学生积极将自己在大学期间所学习的理论知识运用到实践中，学会融会贯通用，进一步提高同学们对于土木工程工作技术、工作环境等方面的认识，为以后的就业找到侧重点和努力方向。二、实习时间：2013年9月2日至2013年10月10日三、实习目的：1、通过专业综合实习，加深学生对所学知识的综合理解，同时结合毕业设计的具体要求提高其对某方面知识及其应用的熟悉和掌握程度，并根据需要丰富和扩大专业知识领域。2、通过专业综合实习，进一步培养学生独立地观察问题、分析问题和解决问题的能力，为今后参加工作打下一定的
4、基础。3、通过专业综合实习，培养学生的社会活动能力，使其以积极的态度投入今后的工作之中。四、实习要求：1、针对实习目的和实习任务收集资料，认真观察、认真记录实习日记，详细记录每天观察的各种资料，并对观察的资料及时进行归纳和提炼。2、服从企业安排，严格遵守纪律、遵守施工企业及学校各项规章制度要求。3、对所搜集的资料进行分析，找出存在的问题。4、对实习内容及实习收获与体会进行总结，认真撰写专业综合实习报告。五、实习单位及岗位介绍：我的实习单位是河南省永城市汉兴苑房地产开发有限公司汉王御府工程项目部。该公司是一家私营企业，主要在永城市芒山镇从事房地产开发，有职工40余人，目前有小区和办公区建设项目多

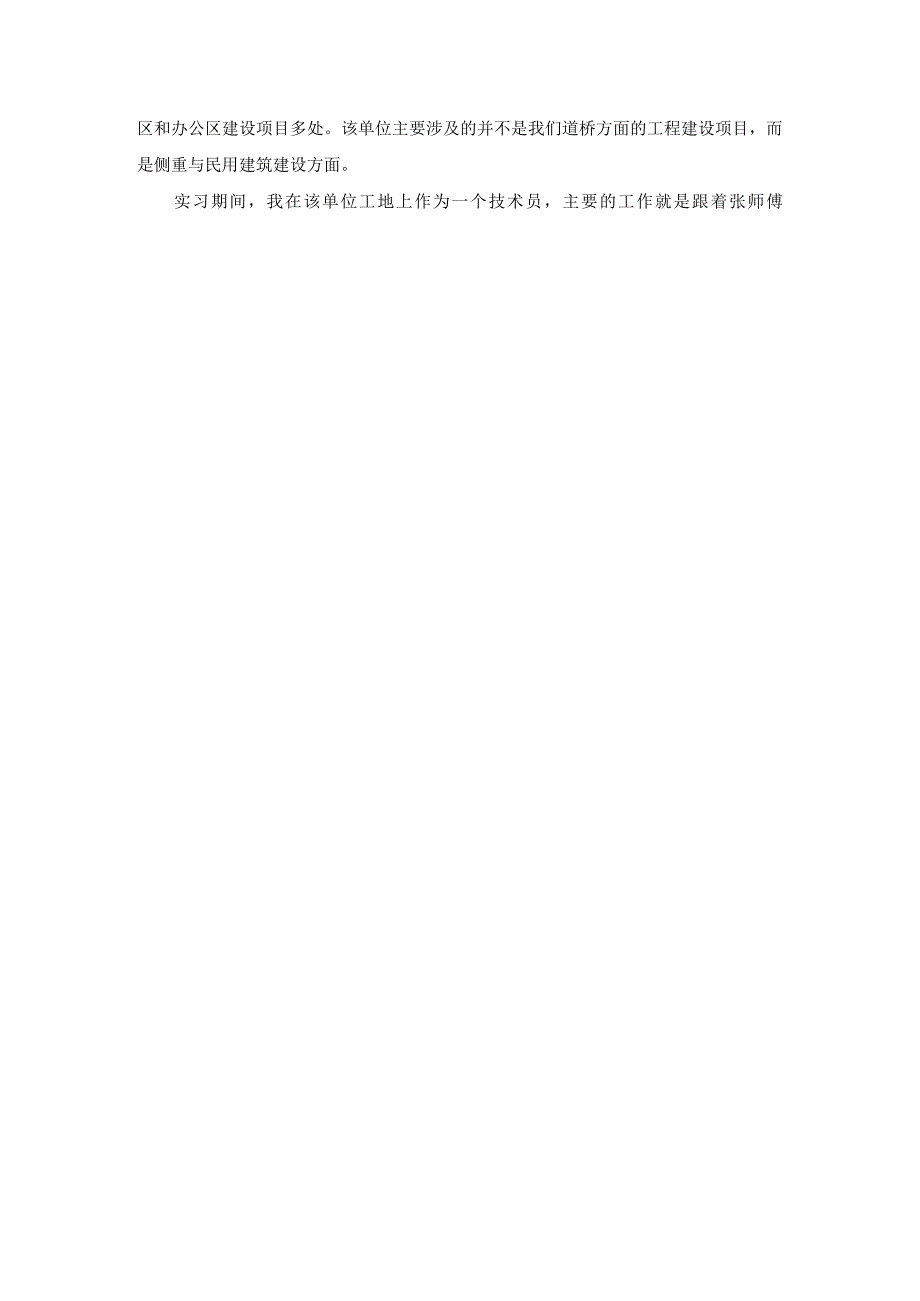

5、处。该单位主要涉及的并不是我们道桥方面的工程建设项目，而是侧重与民用建筑建设方面。实习期间，我在该单位工地上作为一个技术员，主要的工作就是跟着张师傅学习，帮忙打打下手，监督一下工人的工作。必要时我也会帮忙做些简单的劳动工作，干些体力活。六、实习收获：这是我第一次正式与社会接轨踏上工作岗位，开始与以往完全不一样的生活。所谓实践是检验真理的唯一标准，通过实习，使我近距离的观察了整个房屋的建造过程，学到了很多很适用的具体的施工知识。这些知识主要有以下几个方面：1、测量放线每项建筑工程施工开始就是施工定位放线，它关系到整个工程的成败，是保证工程质量至关重要的一环。测量放线说白了就是把图纸上的形状按1:
6、1的比例投放到地面上,放线人员不仅要熟练掌握各种仪器的操作，而且必须能快速识图，并且能快速地记忆数值，要求精确的操作等等。首先学会经纬仪的操作，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体等。放线主要的工具有，卷尺，长钢尺，墨斗，油漆，小刷子等。测量放线的一般整体步骤如右图所示：首先，我们清理场地，把堆砌的材料移开，对场地进行清扫，不然墨线弹到灰上,一摩擦就没有了。接着，对经纬仪调平，从其他点引点，引到要放线的轴线上来，用经纬仪在地上扫出一系列的点来，最后，再根据这些点进行弹线，这样所要放的线就放好了。通常墨线的粗细可以看出一个施工员放线的熟练
7、程度，优秀的施工员弹出来的线又细又清晰又准确。今天一个施工员告诉我们一个使墨线又细又清楚的小方法：、将刚蘸了墨水的线从墨斗里拉出来在空中拉紧，然后轻轻的弹一下，这样可以把墨绳上过多的墨水弹出来，从而避免了弹出来的墨线变得太粗。、弹墨线的时候，用力把墨绳拉紧，这样弹出来的线就可以又细又清晰了。施工放线现场操作有多种放线方法，一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板,在龙门板上用施工线拉一个大至的直角线,尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、IOm,这样比较准确，首先在两控
8、制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。从张师傅那里我了解到，虽然说定位放线和标高控制只是土木工程庞大的建筑施工中的一个很小的很微不足道的部分，但是作用确实十分的重大，它关系到建筑的方位的规格是否能够按照图纸进行。张师傅说：线工是个综合性很强的工种，不仅要熟练掌握各种仪器的操作，而且得能识图，并且能快速地记忆数值，要求精确的操作等等。首先学会水准仪、经纬仪的操作
9、，然后学习识图，最好是能画图，接着熟悉图纸，从放大线开始，确定轴线位置，最后放局部轴线，弹出墙体留置洞口等等，只要多练习，勤问人，就会慢慢熟练的。2、建筑物基础施工测量从张师傅那里我了解到基础施工测量的步骤和要点大约如下：、基槽开挖深度的控制，就是在基槽开挖到一定深度时，要适时地测设一些高程控制桩，以指导施工。具体做法是：用水准仪在槽壁上测设一些水平的木桩，使各木桩的上表面离槽底的设计标准为一固定值。、基础垫层弹线。垫层打好以后，根据轴线控制桩或者龙门板上的中心钉,墙边或基础边线等标志，用经纬仪把上述轴线投测到垫层面上，也可通过吊线锤拉线投测，然后在垫层上用墨线弹出墙边线和基础边线，由于这些线
10、使基础施工的基准线，此项工作非常重要，不能又半点差错，弹线后要严格进行校核。、基础标高控制。建筑物基础的高程控制使用基础皮杆来控制的。基础皮数杆使一根木制的杆子，在杆上事先按设计尺寸将砖灰缝厚度画出线条，并标明0，防潮层等的标高位置。、基础面标高检查。基础施工结束以后，一定要检查基础面是否水平，其标高是否达到设计要求，检查方法是在基础上适当位置安置水准仪，分别在基础的四角和其他轴线交点竖立水准尺，若水准仪的各处水准标尺的续数一样，则说明基础面水平，否则哪处标尺读数小就说明哪处高，说明基础面低。、基础面直角的检查。因为一般的建筑物都呈矩形，所以基四角应为直角。具体检查方法：在轴线（或墙边线）四周
11、交点上安置经纬仪，以一个边的轴线（或墙线）定向，测定另一个边上的轴线（或墙边线）之间的夹角。3、地基处理通过向张师傅请教和查阅相关技术资料，我知道了地基处理的要点如下。操作工艺：、灰土拌合：采用商品三七灰土。浇水湿润，拌合时必须均匀，至少翻拌两次。、分层铺灰土：每层的灰土铺摊厚度为30Cm每步。、碾压密实：采用12吨压路机，不少于三遍。碾压轨迹交错相压IoCm,行行相连，纵横交叉。成品保护：、施工时，应注意保护定位桩、轴线桩、标高桩，防止撞坏位移。、灰土地基打完后，应及时进行基础施工和回填基坑（槽），否则应临时遮盖，防止日晒雨淋。夯实后的灰土，三天内不得受水浸泡。4、施工图纸的学习施工图纸一般
12、按专业类别可分为建筑、结构、电、暖、水五个部分。每一份的图纸又由目录、设计说明、各种图纸和修改通知组成。设计总说明是图纸设计进行的必要说明。如：建筑设计总说明中有：设计依据，工程概况，各个分项工程的做法（墙体、楼地面、顶棚、屋面、室外工程、门窗、油漆等做法和一些必要的说明门窗表等）。建筑部分图纸主要有平、立、剖、面组成。结构部分图纸主要有基础，柱网，各层结构以及屋面平面图，梁板配筋图，屋面层配筋图，楼梯等等大样图组成。排水系统图一般在底层给水排水平面图中找出与之对应的系统，然后按各个系统看出与该系统相连的立管位置。再找出各楼层给水排水平面图中该立管的位置，依次按水池、地漏、卫生器具、连接管、横
13、支管、立管的顺序识读。第一次接触正规的设计图感触很深的就是他们图纸的规范化，像标注、门窗符号、以及下面详细的说明。施工图是直接用于施工的图纸，所以可能的就是要简明使用，最大的特点就是平法表示，便于施工，另外一点就是尽可能的要详细。5、监理一般，开发公司是甲方，施工单位是乙方，监理公司属于代表甲方行使监管职责。在监理合同中，开发公司是甲方，监理公司是乙方。对施工现场监理的工作程序、质量控制、监理旁站、独立抽检等工作进行监督检查。监理的一般工作程序如下：、参加投标，取得项目的监理任务。、监理单位与项目法人签订工程的项目监理合同。、编制工程项目监理计划。、按工程建设进度，分专业编制工程项目监理细则。
14、、按监理细则进行监理。、参与竣工验收，签署监理单位意见。、向项目法人提交监理合同程序。工程项目监理是指监理单位接受项目法人的委托，依据国家批准的工程项目建设文件、有关工程建设的法律、法规和工程建设监理合同和其他建设合同，对工程项目实施的监督管理。工程项目监理的主体是监理单位；客体是工程项目；其依据是国家批准的工程建设文件，有关工程项目的法律、法规，建设监理合同，其他合同等。实行项目监理，已经成为我国的一项重要的制度。工程项目监理的主要内容有：投资控制、进度控制、质量控制、合同管理、组织协调、信息管理等内容组成。6、找平、超平所谓找平就是用水平仪在立好的楼层结构柱上测量得到一个特定高度的点，然后
