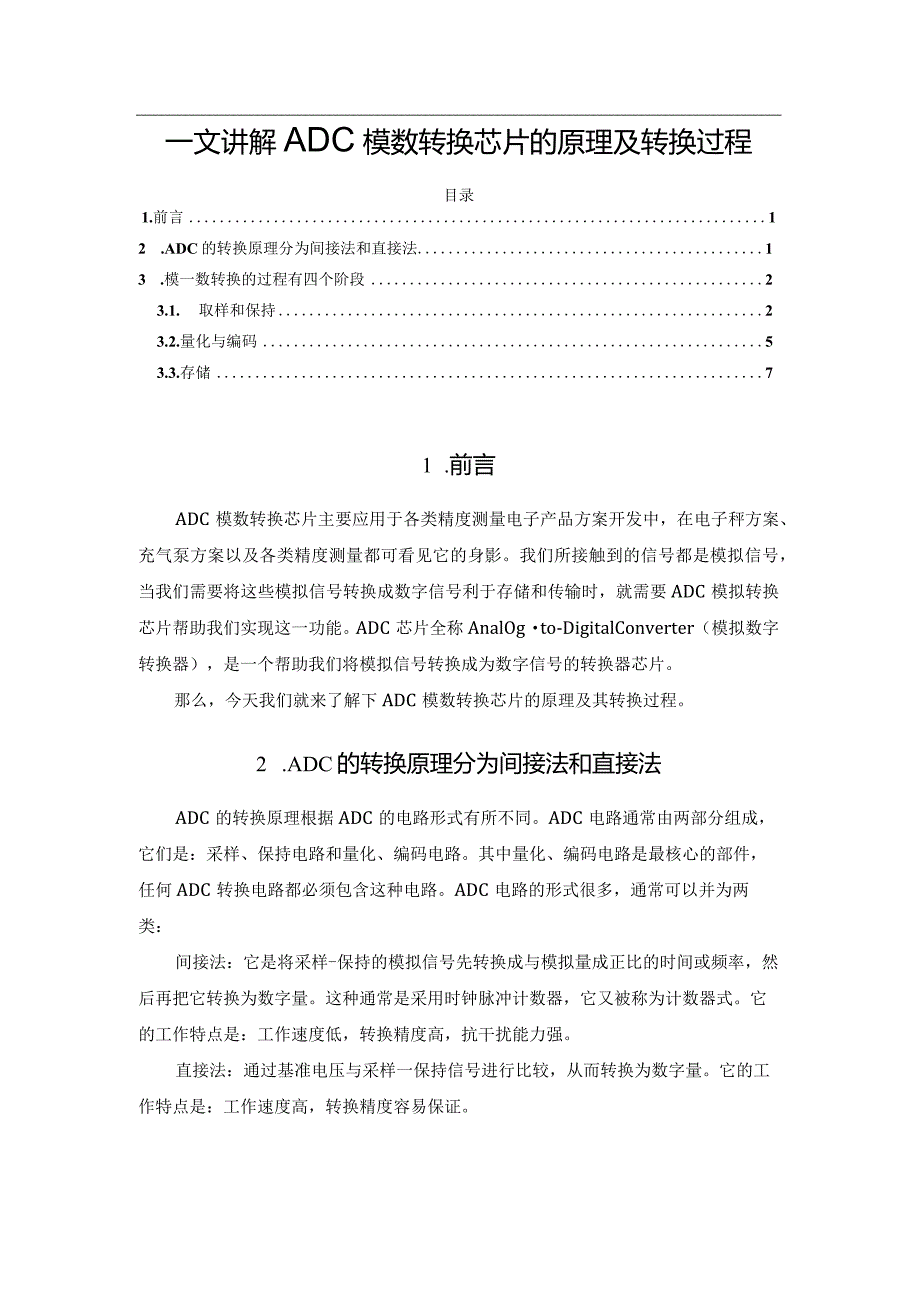

1、一文讲解ADC模数转换芯片的原理及转换过程目录1.前言12 .ADC的转换原理分为间接法和直接法13 .模一数转换的过程有四个阶段23.1. 取样和保持23.2.量化与编码53.3.存储71 .前言ADC模数转换芯片主要应用于各类精度测量电子产品方案开发中，在电子秤方案、充气泵方案以及各类精度测量都可看见它的身影。我们所接触到的信号都是模拟信号，当我们需要将这些模拟信号转换成数字信号利于存储和传输时，就需要ADC模拟转换芯片帮助我们实现这一功能。ADC芯片全称AnalOgto-DigitalConverter（模拟数字转换器），是一个帮助我们将模拟信号转换成为数字信号的转换器芯片。那么，今天我
2、们就来了解下ADC模数转换芯片的原理及其转换过程。2 .ADC的转换原理分为间接法和直接法ADC的转换原理根据ADC的电路形式有所不同。ADC电路通常由两部分组成，它们是：采样、保持电路和量化、编码电路。其中量化、编码电路是最核心的部件，任何ADC转换电路都必须包含这种电路。ADC电路的形式很多，通常可以并为两类：间接法：它是将采样-保持的模拟信号先转换成与模拟量成正比的时间或频率，然后再把它转换为数字量。这种通常是采用时钟脉冲计数器，它又被称为计数器式。它的工作特点是：工作速度低，转换精度高，抗干扰能力强。直接法：通过基准电压与采样一保持信号进行比较，从而转换为数字量。它的工作特点是：工作速

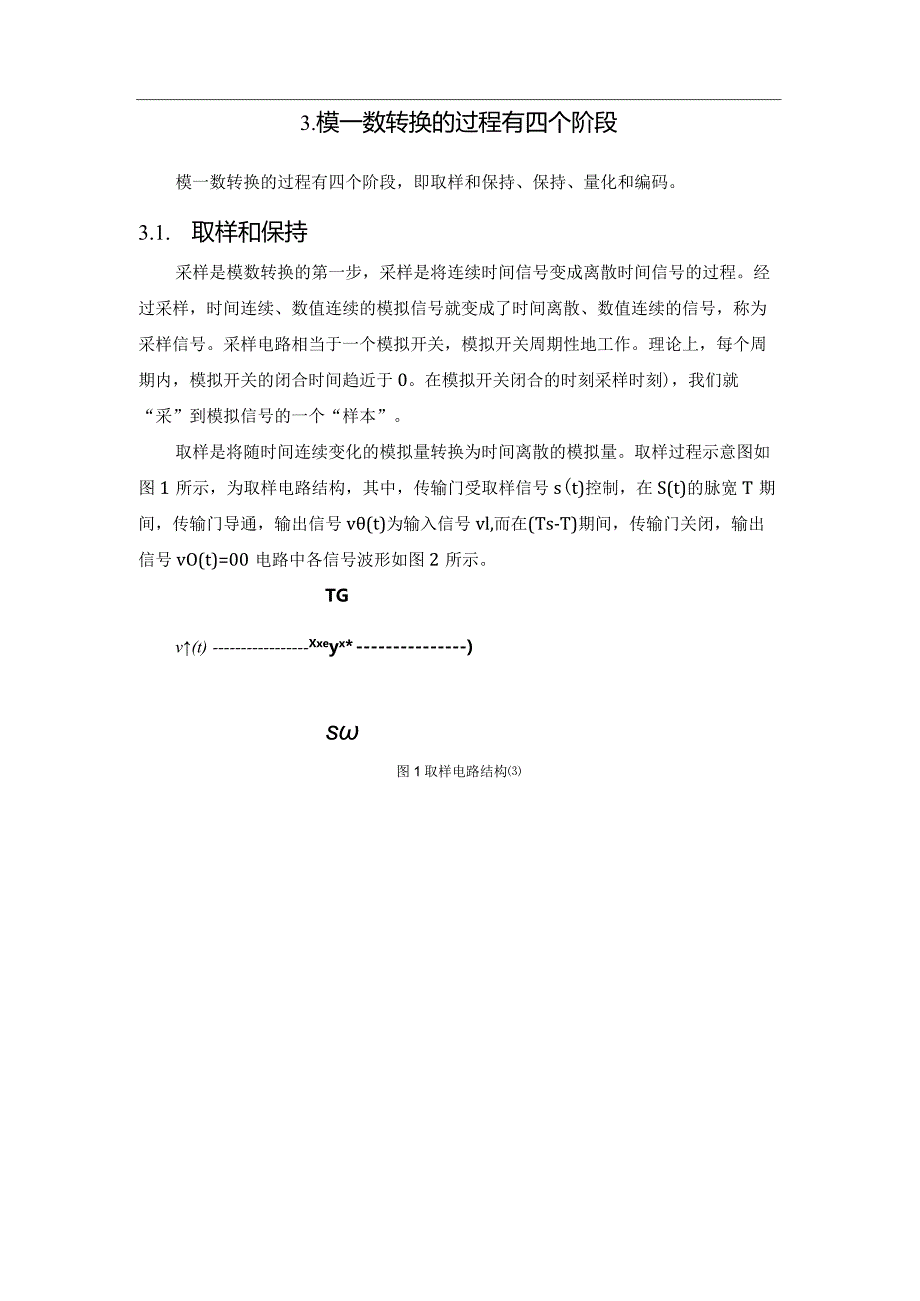

3、度高，转换精度容易保证。3.模一数转换的过程有四个阶段模一数转换的过程有四个阶段，即取样和保持、保持、量化和编码。3.1. 取样和保持采样是模数转换的第一步，采样是将连续时间信号变成离散时间信号的过程。经过采样，时间连续、数值连续的模拟信号就变成了时间离散、数值连续的信号，称为采样信号。采样电路相当于一个模拟开关，模拟开关周期性地工作。理论上，每个周期内，模拟开关的闭合时间趋近于0。在模拟开关闭合的时刻采样时刻)，我们就“采”到模拟信号的一个“样本”。取样是将随时间连续变化的模拟量转换为时间离散的模拟量。取样过程示意图如图1所示，为取样电路结构，其中，传输门受取样信号s(t)控制，在S(t)的

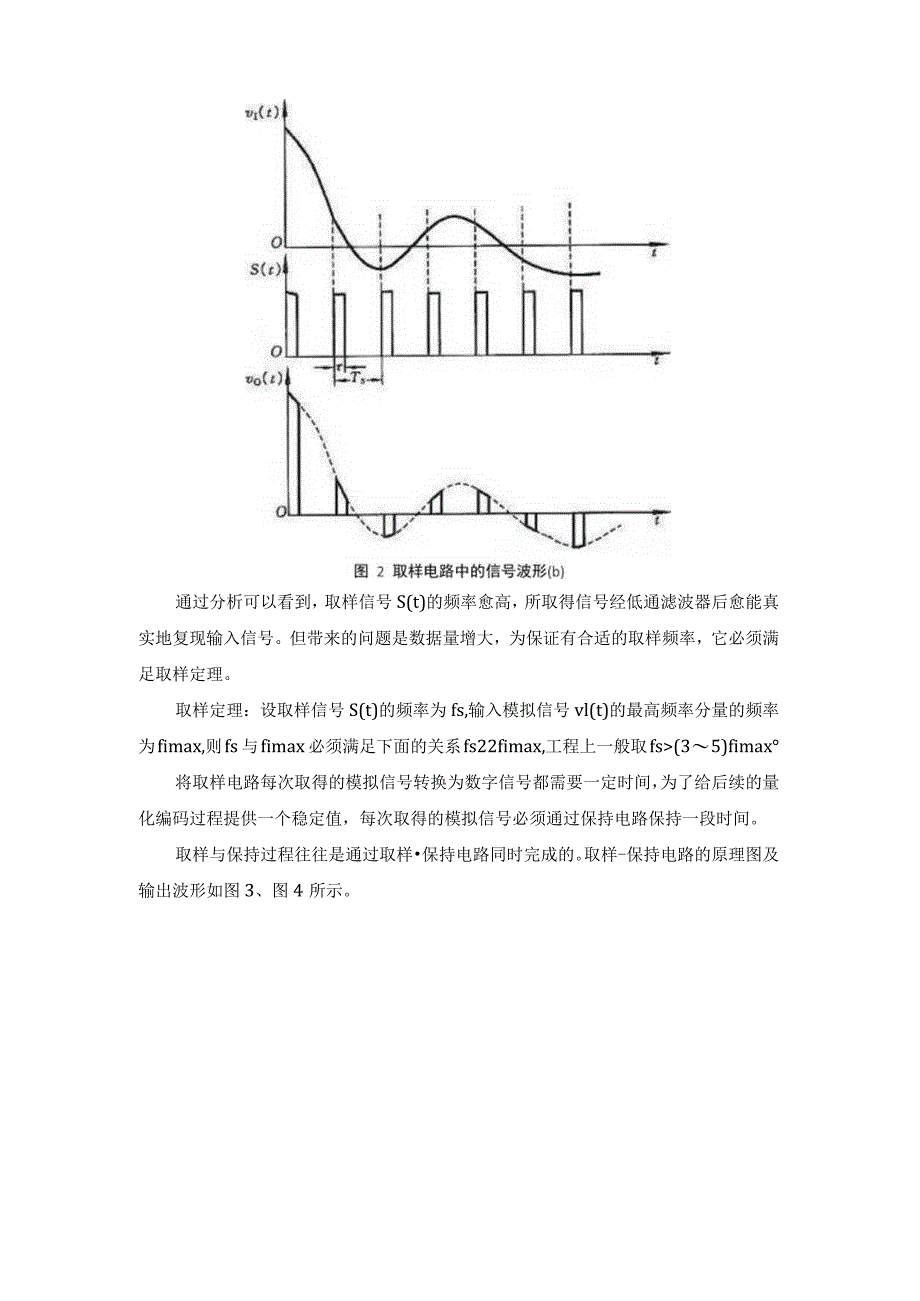

4、脉宽T期间，传输门导通，输出信号v(t)为输入信号vl,而在(Ts-T)期间，传输门关闭，输出信号vO(t)=00电路中各信号波形如图2所示。TGv(t)Xxeyx*)s图1取样电路结构通过分析可以看到，取样信号S(t)的频率愈高，所取得信号经低通滤波器后愈能真实地复现输入信号。但带来的问题是数据量增大，为保证有合适的取样频率，它必须满足取样定理。取样定理：设取样信号S(t)的频率为fs,输入模拟信号vl(t)的最高频率分量的频率为fimax,则fs与fimax必须满足下面的关系fs22fimax,工程上一般取fs(35)fimax将取样电路每次取得的模拟信号转换为数字信号都需要一定时间，为了
5、给后续的量化编码过程提供一个稳定值，每次取得的模拟信号必须通过保持电路保持一段时间。取样与保持过程往往是通过取样保持电路同时完成的。取样-保持电路的原理图及输出波形如图3、图4所示。取徉-保持 控把电曲图3取样-保持电路原理图O0】。t图4取样-保持电路波形图电路由输入放大器A1、输出放大器A2、保持电容CH和开关驱动电路组成。电路中要求Al具有很高的输入阻抗，以减少对输入信号源的影响。为使保持阶段CH上所存电荷不易泄放，A2也应具有较高输入阻抗，A2还应具有低的输出阻抗，这样可以提高电路的带负载能力。一般还要求电路中AVlAV2=lo现结合图11.8.2来分析取样保持电路的工作原理。在t=t
6、时，开关S闭合，电容被迅速充电，由于AV1AV2=1,因此Vo=VI,在ttl时间间隔内是取样阶段。在t=tl时刻S断开。若A2的输入阻抗为无穷大、S为理想开关，这样可认为电容CH没有放电回路，其两端电压保持为Vo不变，图11.8.2(b)中tl到t2的平坦段，就是保持阶段。取样保持电路以由多种型号的单片集成电路产品。如双极型工艺的有AD585、AD684；混合型工艺的有ADII54、SHC76等。3. 2.量化与编码量化是模数转换的第二步，量化是将连续数值信号变成离散数值信号的过程。理论上，经过量化，我们就可以将时间离散、数值连续的采样信号变成时间离散、数值离散的数字信号。在电路中，数字量通
7、常用二进制代码表示。因此，量化电路的后面有一个编码电路，将数字信号的数值转换成二进制代码。然而，量化和编码总是需要一定时间才能完成，所以，量化电路的前面还要有一个保持电路。保持是将时间离散、数值连续的信号变成时间连续、数值离散信号的过程。在量化和编码期间，保持电路相当于一个恒压源，它将采样时刻的信号电压“保持”在量化器的输入端。虽然逻辑上保持器是一个独立的单元，但是，工程上保持器总是与采样器做在一起。两者合称采样保持器。编码是模数转换的第三步，它指将量化后的离散的数字信号进行编码，将各个量化值转换成一定的编码形式，从而将离散的数字信号转换成二进制的数字信号。数字信号不仅在时间上是离散的，而且在
8、幅值上也是不连续的。任何一个数字量的大小只能是某个规定的最小数量单位的整数倍。为将模拟信号转换为数字量，在A/D转换过程中，还必须将取样保持电路的输出电压，按某种近似方式归化到相应的离散电平上，这一转化过程称为数值量化，简称量化。量化后的数值最后还需通过编码过程用一个代码表示出来。经编码后得到的代码就是A/D转换器输出的数字量。量化过程中所取最小数量单位称为量化单位，用表示。它是数字信号最低位为1时所对应的模拟量，即1LSB。在量化过程中，由于取样电压不一定能被整除，所以量化前后不可避免地存在误差，此误差称之为量化误差，用表示。量化误差属原理误差，它是无法消除的。A/D转换器的位数越多，各离散
9、电平之间的差值越小，量化误差越小。量化过程常采用两种近似量化方式：只舍不入量化方式和四舍五入的量化方式。1 .只舍不入量化方式以3位A/D转换器为例，设输入信号Vl的变化范围为08V,采用只舍不入量化方式时，取4=1V,量化中不足量化单位部分舍弃，如数值在O1V之间的模拟电压都当作04,用二进制数000表示，而数值在12V之间的模拟电压都当作】,用二进制数001表示这种量化方式的最大误差为2 .四舍五入量化方式如采用四舍五入量化方式，则取量化单位A=8V15,量化过程将不足半个量化单位部分舍弃，对于等于或大于半个量化单位部分按一个量化单位处理。它将数值在08V15之间的模拟电压都当作0对待，用
10、二进制000表示，而数值在8V1524V15之间的模拟电压均当作,用二进制数001表示等。3 .比较采用前一种只舍不入量化方式最大量化误差Imax=ILSB,而采用后一种有舍有入量化方式Imax=1LSB2,后者量化误差比前者小，故为多数A/D转换器所采用。随着集成电路的飞速发展，A/D转换器的新设计思想和制造技术层出不穷。为满足各种不同的检测及控制需要而设计的结构不同、性能各异的A/D转换器应运而生。下面简单讲讲A/D转换器的基本原理和分类：根据A/D转换器的原理可将A/D转换器分成两大类。一类是直接型A/D转换器，将输入的电压信号直接转换成数字代码，不经过中间任何变量；另一类是间接型A/D
11、转换器，将输入的电压转变成某种中间变量（时间、频率、脉冲宽度等），然后再将这个中间量变成数字代码输出。尽管A/D转换器的种类很多，但目前广泛应用的主要有三种类型：逐次逼近式A/D转换器、双积分式A/D转换器、V/F变换式A/D转换器。另外，近些年有一种新型的2型A/D转换器异军突起，在仪器中得到了广泛的应用。逐次逼近式（SAR）A/D转换器（SAR）的基本原理是：将待转换的模拟输入信号与一个推测信号进行比较，根据二者大小决定增大还是减小输入信号，以便向模拟输入信号逼进。推测信号由D/A转换器的输出获得，当二者相等时，向D/A转换器输入的数字信号就对应的时模拟输入量的数字量。这种A/D转换器一般
12、速度很快，但精度一般不高。常用的有ADCO801、ADC0802AD570等。双积分式A/D转换器的基本原理是：先对输入模拟电压进行固定时间的积分，然后转为对标准电压的反相积分，直至积分输入返回初始值，这两个积分时间的长短正比于二者的大小，进而可以得出对应模拟电压的数字量。这种A/D转换器的转换速度较慢，但精度较高。由双积分式发展为四重积分、五重积分等多种方式，在保证转换精度的前提下提高了转换速度。常用的有ICL7135ICL7109等。型AD由积分器、比较器、1位D/A转换器和数字滤波器等组成。原理上近似于积分型，将输入电压转换成时间（脉冲宽度）信号，用数字滤波器处理后得到数字值。电路的数字
