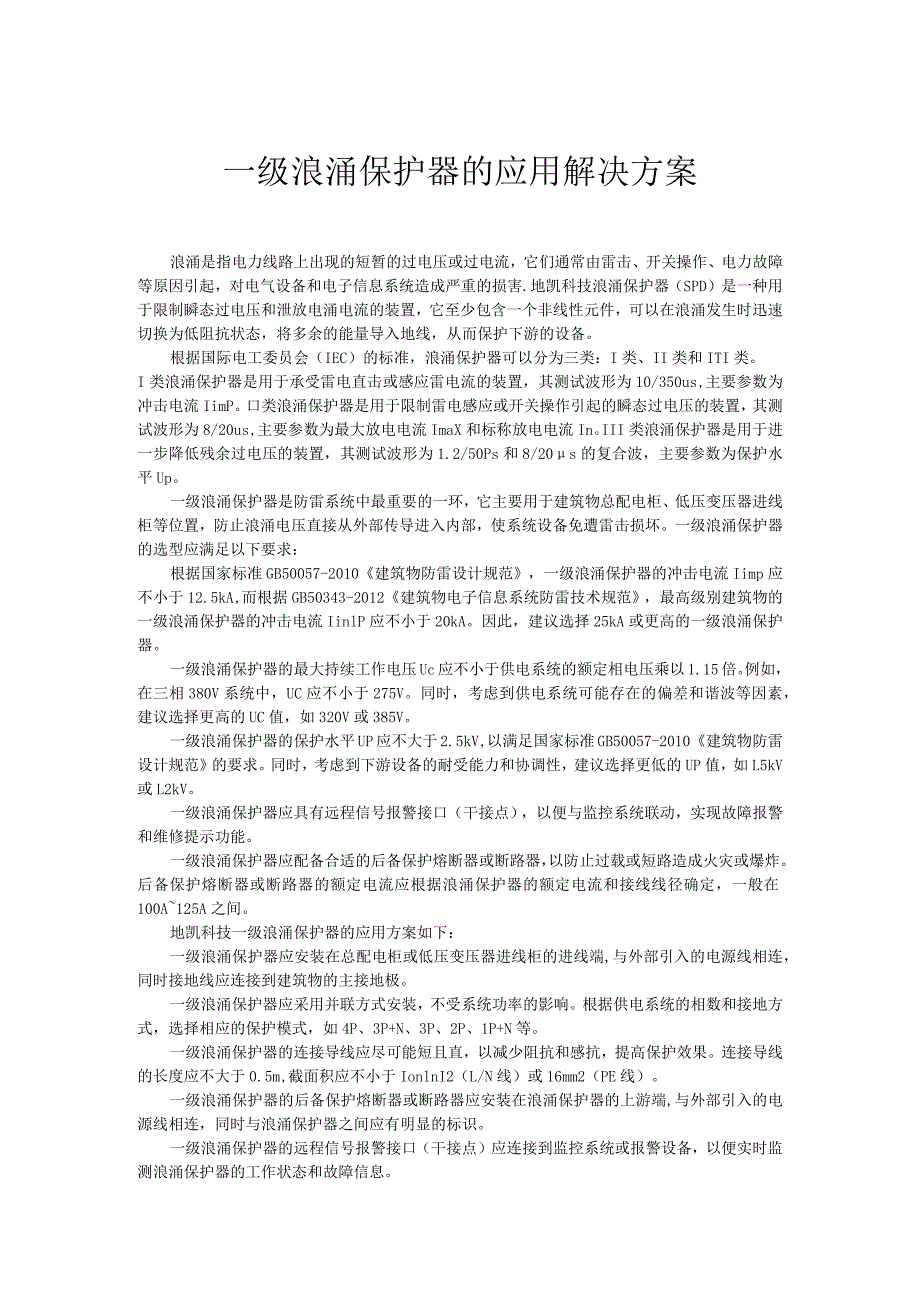

一级浪涌保护器的应用解决方案.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《一级浪涌保护器的应用解决方案.docx》由会员分享,可在线阅读,更多相关《一级浪涌保护器的应用解决方案.docx(1页珍藏版)》请在第壹文秘上搜索。

1、一级浪涌保护器的应用解决方案浪涌是指电力线路上出现的短暂的过电压或过电流,它们通常由雷击、开关操作、电力故障等原因引起,对电气设备和电子信息系统造成严重的损害.地凯科技浪涌保护器(SPD)是一种用于限制瞬态过电压和泄放电涌电流的装置,它至少包含一个非线性元件,可以在浪涌发生时迅速切换为低阻抗状态,将多余的能量导入地线,从而保护下游的设备。根据国际电工委员会(IEC)的标准,浪涌保护器可以分为三类:I类、II类和ITI类。I类浪涌保护器是用于承受雷电直击或感应雷电流的装置,其测试波形为10/350us,主要参数为冲击电流IimP。口类浪涌保护器是用于限制雷电感应或开关操作引起的瞬态过电压的装置,

2、其测试波形为8/20us,主要参数为最大放电电流ImaX和标称放电电流In。III类浪涌保护器是用于进一步降低残余过电压的装置,其测试波形为1.2/50Ps和8/20s的复合波,主要参数为保护水平Up。一级浪涌保护器是防雷系统中最重要的一环,它主要用于建筑物总配电柜、低压变压器进线柜等位置,防止浪涌电压直接从外部传导进入内部,使系统设备免遭雷击损坏。一级浪涌保护器的选型应满足以下要求:根据国家标准GB50057-2010建筑物防雷设计规范,一级浪涌保护器的冲击电流Iimp应不小于12.5kA,而根据GB50343-2012建筑物电子信息系统防雷技术规范,最高级别建筑物的一级浪涌保护器的冲击电流

3、IinlP应不小于20kA。因此,建议选择25kA或更高的一级浪涌保护器。一级浪涌保护器的最大持续工作电压Uc应不小于供电系统的额定相电压乘以1.15倍。例如,在三相380V系统中,UC应不小于275V。同时,考虑到供电系统可能存在的偏差和谐波等因素,建议选择更高的UC值,如320V或385V。一级浪涌保护器的保护水平UP应不大于2.5kV,以满足国家标准GB50057-2010建筑物防雷设计规范的要求。同时,考虑到下游设备的耐受能力和协调性,建议选择更低的UP值,如L5kV或L2kV。一级浪涌保护器应具有远程信号报警接口(干接点),以便与监控系统联动,实现故障报警和维修提示功能。一级浪涌保护

4、器应配备合适的后备保护熔断器或断路器,以防止过载或短路造成火灾或爆炸。后备保护熔断器或断路器的额定电流应根据浪涌保护器的额定电流和接线线径确定,一般在100A125A之间。地凯科技一级浪涌保护器的应用方案如下:一级浪涌保护器应安装在总配电柜或低压变压器进线柜的进线端,与外部引入的电源线相连,同时接地线应连接到建筑物的主接地极。一级浪涌保护器应采用并联方式安装,不受系统功率的影响。根据供电系统的相数和接地方式,选择相应的保护模式,如4P、3P+N、3P、2P、1P+N等。一级浪涌保护器的连接导线应尽可能短且直,以减少阻抗和感抗,提高保护效果。连接导线的长度应不大于0.5m,截面积应不小于IonlnI2(L/N线)或16mm2(PE线)。一级浪涌保护器的后备保护熔断器或断路器应安装在浪涌保护器的上游端,与外部引入的电源线相连,同时与浪涌保护器之间应有明显的标识。一级浪涌保护器的远程信号报警接口(干接点)应连接到监控系统或报警设备,以便实时监测浪涌保护器的工作状态和故障信息。
